Нестандартное оборудование

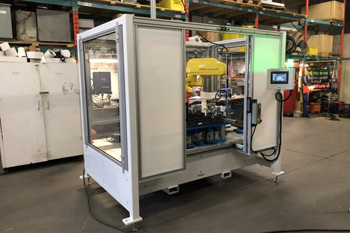

Раму для оборудования с уникальными параметрами нагрузки создают из стальных профилей сложного сечения, которые имеют увеличенную толщину стенок в местах максимальных напряжений. Для поиска слабых точек и усиления структуры ребрами жесткости применяют методы компьютерного моделирования.

Все соединения проектируют с учетом динамических воздействий, поэтому в узлах используют комбинацию сварки и высокопрочных болтовых соединений. Основание снабжают регулируемыми опорами для точного выставления горизонтального уровня на неровных промышленных полах. Массивность фундамента рамы исключает возникновение резонансных колебаний, когда двигатели работают на предельных скоростях.

Внутренние полости силовых балок часто заполняют демпфирующими составами, потому что такая мера предотвращает передачу вибрации на чувствительные датчики системы. Для защиты от коррозии металл подвергают пескоструйной очистке и покрывают эпоксидными грунтами с высоким содержанием цинка. Толщина защитного слоя составляет 120-150 мкм, что гарантирует сохранность металла в агрессивной среде цеха в течение 10 лет.

Сплавы для производства емкостей, работающих в контакте с концентрированными кислотами, должны обладать исключительной химической инертностью и стойкостью к питтинговой коррозии. Для самых тяжелых условий эксплуатации производители выбирают высоколегированную сталь марки AISI 316Ti с добавлением титана или никелевые сплавы типа Hastelloy.

Листы металла проходят через вальцовочные станки для получения цилиндрической формы, после чего кромки подготавливают под автоматическую сварку в среде аргона. Внутренние швы шлифуют до зеркального блеска, чтобы исключить застойные зоны и скопление агрессивных остатков на поверхности стенок. Толщину металла рассчитывают с запасом на коррозионный износ, который при постоянном контакте с реагентами может составлять до 0.1 мм в год.

Корпус реактора снабжают рубашкой обогрева из нержавеющей стали, которая позволяет поддерживать заданную температуру технологического процесса с точностью до 1℃. Все патрубки и люки герметизируют прокладками из графита или фторопласта, потому что эти материалы сохраняют эластичность при нагреве до +250℃.

Шлюзовой затвор представляет собой герметичный корпус с вращающимся многолопастным ротором, который дозирует подачу сыпучего материала в поток сжатого воздуха. Корпус отливают из высокопрочного чугуна или нержавеющей стали, после чего внутреннюю полость подвергают прецизионной расточке для обеспечения минимальных зазоров.

Ротор имеет 6-8 лопастей с износостойкими накладками из полиуретана или твердых сплавов, которые плотно прилегают к стенкам. Такая конструкция предотвращает утечку воздуха из магистрали высокого давления обратно в накопительный бункер. Привод затвора осуществляют через мотор-редуктор, который позволяет менять частоту вращения вала в зависимости от требуемой производительности линии. Все подшипниковые узлы выносят за пределы корпуса для защиты от попадания мелкой пыли и абразивных частиц.

Вал ротора снабжают лабиринтными уплотнениями и системой подачи подпорного воздуха, которая исключает просачивание материала в зону трения. Для работы с липкими продуктами лопасти покрывают тефлоном или полируют до высокой чистоты поверхности. В нижней части затвора располагают продувочный патрубок, который подхватывает порции материала и переносит их по трубопроводу.

Вибрации в высоких накопительных бункерах гасят с помощью установки динамических демпферов и использования виброизолирующих опор в основании конструкции. Массивные резервуары при загрузке сырья могут входить в резонанс, что приводит к появлению усталостных трещин в сварных швах и деформации стоек.

Инженеры монтируют в верхней части силоса грузы-противовесы на пружинных подвесах, которые совершают колебания в противофазе к основному корпусу. Подобная мера снижает амплитуду раскачивания конструкции на 60-80% и защищает фундамент от разрушения. Стенки бункера усиливают ребрами жесткости переменного сечения, которые изменяют собственную частоту колебаний стальных листов.

Для предотвращения зависания материала внутри воронки применяют пневматические пушки или вибраторы с направленным вектором удара. Эти устройства крепят через усиливающие пластины, чтобы локальное воздействие не вызывало повреждение металла стенок. Внутреннюю поверхность конуса часто футеруют листами высокомолекулярного полиэтилена, который имеет низкий коэффициент трения и поглощает звуковые волны.

Точность сборки массивных траверс для подъема уникальных грузов обеспечивают путем использования прецизионных стапелей и систем лазерного контроля геометрии. Основную балку сваривают из толстостенных листов легированной стали, после чего изделие проходит процедуру термического отжига для снятия внутренних напряжений.

Посадочные отверстия под крюки и захваты растачивают за одну установку на мобильных станках, что гарантирует идеальную соосность всех узлов. Конструкторы закладывают в проект допуски на отклонение размеров не более 1.0 мм на 10 метров длины конструкции. Применение кондукторов исключает смещение элементов при наложении многослойных сварных швов.

Места крепления строп снабжают сменными втулками из закаленной стали, которые защищают основной металл траверсы от истирания и смятия. Балансировку готового изделия проводят на стендах с использованием имитаторов нагрузки для проверки положения центра тяжести. В конструкцию часто встраивают тензодатчики, которые позволяют оператору крана видеть реальное усилие на каждом захвате в режиме реального времени.

В нестандартные аспирационные циклоны устанавливают рукавные фильтры из иглопробивного полотна или керамические картриджи для очистки горячих газов. Выбор фильтрующего элемента зависит от химического состава пыли и температуры среды, которая может достигать +450℃ на металлургических участках.

Рукава шьют из нитей полипропилена или арамида с антистатическим покрытием для предотвращения возгорания горючих взвесей. Внутри каждого рукава располагают стальной проволочный каркас, который удерживает форму и не дает ткани схлопываться под действием мощного вакуума. Система импульсной продувки сжатым воздухом автоматически очищает поверхность фильтра от накопившегося слоя загрязнений.

Для улавливания микроскопической пыли применяют кассеты с мембранным покрытием, которое задерживает частицы размером менее 1 мкм. Корпус фильтра изготавливают из нержавеющей стали с герметичными люками для быстрой замены элементов без полной остановки производства. Датчики дифференциального давления следят за степенью загрязнения ткани и в случае возникновения проблем передают сигнал на пульт управления. В зонах возможного взрыва устанавливают разрывные мембраны, которые сбрасывают избыточное давление в безопасном направлении.

Герметизацию люков в вакуумных хранилищах обеспечивают с помощью использования двойных уплотнительных контуров и механизмов клинового прижима. Уплотнительные кольца изготавливают из вакуумной резины или витона, который сохраняет эластичность при низком давлении и не выделяет газов в рабочую среду.

Посадочные канавки в стальном фланце люка проходят прецизионную шлифовку для получения шероховатости Ra 0.8 и ниже. При закрытии крышки винтовые зажимы создают равномерное усилие по всему периметру, что гарантирует достижение вакуума до 10-5 Па. Для заполнения микроскопических неровностей металла поверхность фланцев покрывают тонким слоем вакуумной смазки.

Для контроля герметичности между двумя уплотнениями часто предусматривают канал, к которому подключают гелиевый течеискатель во время проверок. Крышки люков большого диаметра снабжают петлями с компенсаторами веса, которые позволяют открывать проход вручную без лишних усилий. В конструкцию встраивают блокировочные клапаны, предотвращающие открытие люка при наличии разряжения внутри резервуара.

Программирование контроллеров для уникальных машин начинают с создания детального алгоритма работы всех исполнительных механизмов. Инженеры используют языки стандарта МЭК 61131-3, такие как LAD или SCL, которые позволяют описывать логику управления приводами, клапанами и датчиками. В код встраивают многоуровневые системы защиты, блокирующие опасные движения при возникновении внештатных ситуаций или ошибках оператора.

Для каждой единичной установки разрабатывают индивидуальный интерфейс на сенсорной панели, отображающий реальное состояние всех узлов в графическом виде. Применение модульных контроллеров позволяет легко добавлять новые функции в процессе наладки оборудования. ПО включает модули самодиагностики, которые фиксируют время наработки и сообщают о необходимости обслуживания.

Особое внимание уделяют синхронизации скоростных приводов, для чего используют протоколы реального времени типа EtherCAT или Profinet. Данные со всех измерительных модулей проходят через цифровые фильтры для исключения влияния помех от мощных преобразователей частоты. Контроллер хранит в памяти рецепты для разных технологических режимов, что позволяет быстро перенастраивать машину нажатием одной кнопки.

Охлаждение электроники обеспечивают с помощью использования воздушных теплообменников или компактных систем чиллерного типа. Поскольку шкаф должен быть полностью изолирован от пыли и влаги цеха, обычные вентиляторы с фильтрами часто оказываются неэффективными. Инженеры монтируют на боковые стенки термоэлектрические модули Пельтье или блоки с фреоновым контуром, которые отводят тепло через металлические радиаторы.

Внутренний вентилятор создает принудительную циркуляцию воздуха, предотвращая появление зон локального перегрева у мощных драйверов приводов. Корпус шкафа изготавливают из нержавеющей стали с развитым оребрением для улучшения пассивной теплоотдачи в окружающую среду.

Для распределения потоков холодного воздуха внутри шкафа используют систему дефлекторов и направляющих каналов. Датчики температуры в нескольких точках позволяют автоматике менять мощность охлаждения в зависимости от текущей нагрузки на силовые агрегаты. Конденсат, который может образоваться при работе охладителя, собирают в специальные поддоны и удаляют через дренажные отверстия с гидрозатвором.

Стенки силосов для хранения абразивных материалов защищают с помощью футеровки сменными плитами из износостойкой стали марки Hardox или керамическими сегментами. Она необходима, так как при загрузке и выгрузке сырья частицы металла или камня постоянно воздействуют на поверхность, что приводит к быстрому утонению основного корпуса.

Защитные панели крепят на болты с потайной головкой или фиксируют специальными зажимами, позволяющими проводить замену изношенных элементов без резки металла. Толщина футеровки может достигать 20-30 мм в зонах максимального трения, таких как выходная воронка и места удара падающего потока. Для работы с мелкими фракциями применяют наплавку твердыми сплавами, которая создает на поверхности сетчатый рельеф, задерживающий часть материала.

В нижней части бункера устанавливают футеровочные кирпичи из базальта или карбида кремния, которые обладают исключительной твердостью и химической стойкостью. Соединительные швы между плитками заполняют эластичными герметиками, компенсирующими тепловое расширение при нагреве продукта. Использование полимерных листов с ультравысоким молекулярным весом исключает налипание влажного сырья и защищает от коррозии.

Привод поворотного стола для уникальных сборочных установок включает в себя высокоточный серводвигатель и безлюфтовый планетарный или волновой редуктор. Вращение передается на планшайбу через зубчатый венец большого диаметра, который проходит закалку и прецизионное шлифование зубьев. Основной опорой служит радиально-упорный подшипник, способный выдерживать осевые нагрузки в десятки тонн.

В конструкцию встраивают гидравлические или пневматические тормоза, которые жестко фиксируют стол в заданном угловом положении во время обработки заготовки. Применение энкодеров с разрешающей способностью до 0.0001 градуса позволяет контроллеру точно отслеживать траекторию движения платформы. Использование таких приводов обеспечивает высокую повторяемость операций при сборке сложных агрегатов.

Корпус стола изготавливают из высокопрочного чугуна с внутренними ребрами жесткости, которые предотвращают деформацию плоскости под весом груза. Для передачи электрических сигналов и сжатого воздуха на вращающуюся часть применяют многоканальные коллекторные муфты и поворотные сочленения.

Болтовые соединения для уникальных машин с высоким уровнем вибрации требуют использования метизов класса прочности 10.9 или 12.9, которые изготавливают из легированных сталей. Резьбовую часть покрывают слоем цинк-ламельного состава, потому что он обеспечивает надежную защиту от коррозии и стабильный коэффициент трения при затяжке.

Для предотвращения самопроизвольного отвинчивания гаек применяют стопорные шайбы типа Nord-Lock, которые работают за счет клинового эффекта и надежно фиксируют узел. Конструкторы избегают использования пружинных шайб Гровера в ответственных узлах, так как они часто теряют целостность под действием переменных нагрузок. Весь крепеж затягивают с помощью гидравлических тензорных домкратов или динамометрических ключей с точностью до 3%, что гарантирует равномерное распределение усилий в стыке.

Длину болтов подбирают так, чтобы над гайкой выступало не менее двух полных витков резьбы для обеспечения надежности фиксации. В местах контакта стального крепежа с алюминиевыми деталями устанавливают изолирующие втулки, предотвращающие развитие электрохимической коррозии. Перед началом сборки сложной установки каждую партию метизов проверяют на твердость и отсутствие поверхностных трещин.
