Вальцовка уголка

Минимальный радиус изгиба уголка определяется высотой его полки и толщиной металла. В инженерной практике для стальных уголков (например, Ст3сп или 09Г2С) безопасным считается радиус, составляющий не менее 15–25 высот полки при холодной деформации. Для уголка с полкой 50 мм минимальный радиус дуги составит около 750–1250 мм. При попытке выполнить более крутой изгиб могут появиться трещины на внешней стороне и значительные гофры на внутренней. А значит, заготовка будет испорчена. Важную роль играет марка стали: более пластичные сплавы позволяют добиться меньших значений. Радиус также зависит от ориентации профиля: при гибке полкой наружу металл растягивается легче, чем при сжатии полкой внутрь. Точный расчет позволяет сохранить несущую способность изделия и избежать выбраковки заготовки из-за разрывов волокон металла, что имеет первостепенное значение для ответственных строительных конструкций.

При вальцовке уголка полкой внутрь вертикальная полка профиля оказывается в зоне интенсивного сжатия. Металл в этой области стремится уменьшить длину, но из-за жесткости сечения лишнему объему материала некуда деваться, кроме как выгибаться в сторону. Это приводит к образованию «волны» или гофр на пере (крае) полки, что портит внешний вид и геометрическую точность детали. Для качественного выполнения операции требуются специальные ролики с поддерживающими пазами и боковые направляющие, которые удерживают полку в плоскости. Оператору приходится выполнять деформацию за большее количество проходов с минимальным шагом давления. Это требует высокой квалификации и современного оборудования с плавной регулировкой усилий. В ряде случаев для получения малых радиусов полкой внутрь используют предварительный надрез полки или локальный нагрев, хотя холодная вальцовка на мощных станках предпочтительнее.

Скручивание уголка по оси, или эффект «пропеллера», - распространенный дефект, связанный с асимметричностью формы этого профиля. Поскольку центр тяжести уголка смещен относительно осей симметрии, усилия в роликах распределяются неравномерно. Для нейтрализации скручивания на профилегибочных станках используются специальные боковые поводки (корректоры). Эти упоры принудительно выравнивают заготовку в процессе проката, не давая ей отклоняться от вертикальной оси. Важно также следить за параллельностью рабочих валов и чистотой их поверхности. Правильная настройка поводков позволяет получать идеально ровные кольца и арки, которые не требуют дополнительной правки на прессе. Без использования боковых корректоров добиться высокой точности при работе с длинномерными уголками практически невозможно, особенно если речь идет о производстве элементов для фланцев или каркасов резервуаров, где важна строгая плоскостность торцов.

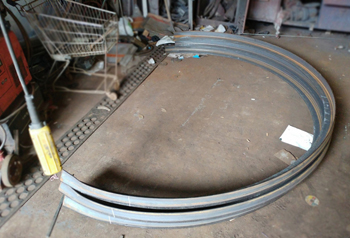

Расчет длины заготовки перед вальцовкой в кольцо базируется на положении нейтральной линии профиля, которая не меняет своего размера при изгибе. В отличие от круглого прутка у уголка она смещена ближе к обушку (углу). Формула расчета учитывает средний диаметр по нейтральному слою: L = π * Dср. К полученному значению обязательно добавляются технологические припуски на захват заготовки роликами станка. На стандартных трехроликовых машинах на каждом конце уголка остаются прямые участки длиной от 200 до 500 мм. Чтобы кольцо получилось идеально круглым, эти концы либо заранее подгибают на прессе, либо используют заготовку с запасом, который обрезается после смыкания дуги. Точный учет припусков позволяет минимизировать отходы дорогостоящего металла и обеспечивает идеальную стыковку краев под сварку, что необходимо для производства качественных фланцев и бандажных колец.

Вальцевание неравнополочного уголка (изготовленного по ГОСТ 8510-86) требует особого внимания к выбору ведущей полки. Из-за разницы в ширине полок профиль обладает разной жесткостью в разных плоскостях. При гибке на широкую полку нагрузка на станок возрастает, а риск перекоса детали увеличивается. Специфика обработки заключается в подборе индивидуальной оснастки: ролики должны иметь соответствующую глубину ручьев, чтобы надежно фиксировать обе полки разного размера. Настройка боковых корректоров для таких профилей более тонкая, так как асимметрия сечения выражена сильнее, чем у равнополочного варианта. Неравнополочные уголки часто вальцуют для создания сложных декоративных и архитектурных элементов, где требуется высокая эстетика шва. Тщательный контроль параметров на каждом этапе позволяет избежать замятия узкой полки и гарантирует плавность радиуса по всей длине заготовки без искажения её геометрических пропорций.

Нержавеющий уголок (например, из стали AISI 304) отлично поддается холодной вальцовке благодаря высокой вязкости и пластичности материала. Но нужно учитывать склонность нержавейки к наклепу: быстрому упрочнению металла в зоне деформации. Это требует приложения значительно больших усилий со стороны гидравлики станка по сравнению с углеродистой сталью. Эффект пружинения у нержавеющих сплавов также выражен сильнее: после выхода из роликов уголок стремится «разогнуться», что требует настройки вальцов на более крутой радиус. Для сохранения эстетичного вида поверхности применяются ролики из закаленной стали с зеркальной полировкой или используются специальные защитные прокладки. Это предотвращает появление темных полос и вкраплений частиц ржавого металла в структуру нержавейки. После вальцовки изделия часто подвергают электрохимической пассивации для восстановления защитных свойств оксидной пленки в местах интенсивного растяжения металла.

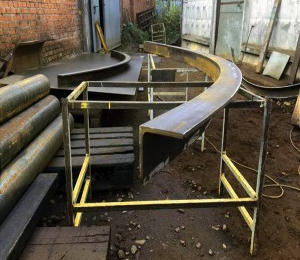

Изготовление арок методом вальцовки имеет ряд технических преимуществ перед методом сегментной сварки. Во-первых, вальцованная арка - монолитная деталь. Исключается наличие сварных швов: потенциальных зона концентрации напряжений и возникновения коррозии. Это делает конструкцию более надежной и долговечной. Во-вторых, процесс вальцевания обеспечивает идеально плавный радиус, что важно для эстетического восприятия архитектурных форм и теплиц. В-третьих, значительно сокращается время на финишную обработку: нет необходимости в зачистке швов, дефектоскопии и выравнивании стыков. Несмотря на то, что вальцовка требует использования специализированного оборудования, итоговая экономия достигается за счет снижения металлоемкости и трудозатрат на монтажные работы. Плавный изгиб уголка способствует более равномерному распределению снеговых и ветровых нагрузок на каркас здания или сооружения.

Подготовка поверхности уголка перед началом работ напрямую влияет на срок службы оборудования и отсутствие дефектов на готовой детали. Металл должен быть очищен от толстого слоя окалины, ржавчины и песка, которые действуют как абразив и быстро изнашивают рабочие ролики. Наличие масляных пятен может привести к проскальзыванию заготовки в валках, что нарушит точность радиуса и приведет к появлению задиров. Перед подачей в станок заготовку рекомендуется осмотреть на наличие глубоких раковин или трещин, которые при изгибе могут стать причиной полного разлома профиля. Если уголок хранился на открытом воздухе, его торцы зачищают от коррозии для обеспечения надежного контакта с упорами. Качественная подготовка поверхности гарантирует стабильный коэффициент трения в зоне деформации. Это позволит оператору точно выставить параметры процесса и получить партию идентичных деталей с минимальными отклонениями от заданных размеров.

Алюминиевые уголки обладают высокой пластичностью, но требуют деликатного обращения из-за риска повреждения поверхности. Для их вальцовки используют ролики с полиуретановым покрытием или зеркально отполированные стальные валы. Главная технологическая сложность - предотвращение налипания алюминия на инструмент, для чего применяют специальные смазки на безводной основе. В отличие от стали металл имеет меньший модуль упругости, поэтому эффект пружинения у него выражен иначе, что требует иного подхода к настройке оборудования. При работе с закаленными сплавами алюминия (состояние Т) радиусы вальцовки должны быть значительно больше, чем для отожженных марок, чтобы не появились микротрещины. Вальцованный алюминиевый уголок широко востребован в производстве рекламных конструкций, торгово-выставочного оборудования и легких арочных навесов, где важны низкий вес и коррозионная стойкость без необходимости дополнительной покраски.

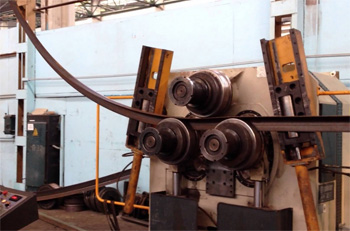

В отличие от работы с листом или круглой трубой вальцовка уголка требует применения специфической наборной оснастки. Стандартные плоские ролики не подходят для этого профиля, так как они не могут обеспечить равномерное давление на обе полки одновременно, что ведет к перекосу и смятию металла. Рабочие ролики для уголка имеют глубокие проточки (ручьи), ширина которых соответствует толщине полок изделия. Это позволяет плотно фиксировать одну полку в вертикальном положении, пока вторая подвергается деформации. Такая фиксация предотвращает разворот профиля и гарантирует сохранение угла 90 градусов между полками после завершения процесса. При смене типоразмера уголка оператор обязан перенастраивать ширину ручьев с помощью специальных дистанционных колец или заменять ролики целиком. Точная подгонка инструмента под конкретный размер проката исключает проскальзывание и обеспечивает получение аккуратного радиуса без вмятин на обушке. Использование специализированной оснастки также помогает снизить внутренние напряжения в металле, что повышает общую надежность готовой металлоконструкции.

Процесс холодной вальцовки уголка сопровождается деформационным упрочнением металла, известным как наклеп. При радиусном изгибе структура стали претерпевает изменения: плотность дислокаций в кристаллической решетке растет, что ведет к повышению твердости и предела прочности изделия. Для строительных конструкций это чаще преимущество, так как вальцованный уголок становится более жестким и устойчивым к статическим нагрузкам. При этом важно учитывать снижение пластичности материала в зоне деформации. Если в дальнейшем планируется сверление отверстий или приварка дополнительных элементов в области гиба, наклеп может создать определенные сложности. Сверло затупится быстрее, а сварка может спровоцировать появление трещин из-за высоких внутренних напряжений. Для ответственных узлов, работающих в условиях вибраций или низких температур, может потребоваться проведение термического отпуска для восстановления вязкости металла. Грамотный учет изменений свойств стали позволяет инженерам правильно рассчитывать ресурс конструкции и избегать хрупкого разрушения уголка при его длительном использовании.
