Свойства медной трубки зависят от технологии её производства и последующей термической обработки. Отожженная медь (мягкая) подвергается нагреву и медленному охлаждению, что делает её кристаллическую решетку более пластичной. Такие трубки легко гнутся вручную и идеально подходят для развальцовки, так как риск появления трещин на бортике минимален. Неотожженная медь (твердая) обладает высокой прочностью и жесткостью, она поставляется в виде прямых штанг. Попытка развальцевать или согнуть твердую трубку без предварительной подготовки приведет к её разрушению или образованию заломов. Для работы с неотожженной медью мастера часто проводят локальный отжиг: нагревают конец трубки горелкой до малинового цвета и дают ему остыть. Это возвращает металлу временную пластичность, позволяя выполнить качественное расширение отверстия или радиусный изгиб без потери целостности стенок изделия.

Трещины на развальцованном крае - частая причина утечки хладагента в климатических системах. Основная причина их появления - избыточное давление конуса или использование некачественного инструмента. Для предотвращения дефектов важно соблюдать соосность трубки и развальцовочного конуса, чтобы нагрузка распределялась равномерно по всей окружности. Большое значение имеет чистота среза: любые микроскопические зазубрины на торце становятся инициаторами крупных разрывов при растяжении металла. Профессионалы выполняют процесс плавно, избегая резких рывков при вращении винта. В ряде случаев наносят каплю специального холодильного масла на рабочую поверхность конуса. Это снижает трение и позволяет металлу мягче скользить, формируя гладкий и плотный бортик. Также следует следить за вылетом трубки из зажима: слишком длинный край приведет к перетягиванию металла и его неизбежному растрескиванию.

Использование ножовки или болгарки для раскроя медных трубок под вальцовку недопустимо по нескольким причинам. Во-первых, такие инструменты оставляют рваный край с большим количеством крупных заусенцев, которые крайне сложно удалить полностью. Во-вторых, при распиле внутрь трубки неизбежно попадает мелкая металлическая стружка. В системах кондиционирования эти частицы могут вывести из строя компрессор или забить капиллярную трубку, что приведет к дорогостоящему ремонту. В-третьих, ножовка не обеспечивает перпендикулярность среза относительно оси трубы. Даже небольшой перекос торца сделает невозможным формирование ровного бортика при развальцовке, так как одна сторона раструба окажется короче другой. Единственный верный инструмент - роликовый труборез. Он обеспечивает идеально ровный, чистый срез без опилок и слегка заваливает кромку внутрь, подготавливая её к дальнейшей обработке.

Снятие внутренней фаски, или риммерование, - обязательный этап, определяющий герметичность будущего соединения. После отрезания трубки роликовым труборезом на внутренней кромке образуется небольшой наплыв металла, сужающий проходное сечение. Если начать развальцовку без его удаления, этот наплыв при расширении конусом превратится в острую внутреннюю кромку или замнется внутрь раструба. Это не только создаст препятствие для движения фреона, но и помешает идеальному прилеганию медного бортика к ответному штуцеру. Для удаления этого вальца используют специальный инструмент - риммер. При зачистке трубку необходимо держать отверстием вниз, чтобы стружка не попала внутрь магистрали. Тщательно обработанная кромка становится гладкой и тонкой, что позволяет сформировать безупречный конус, который при затягивании гайки обеспечит надежное уплотнение металл-к-металлу без использования дополнительных прокладок.

Двойная вальцовка (double flare) - технология формирования раструба, при которой край трубки складывается вдвое, образуя усиленный бортик с двойной толщиной стенки. Этот метод значительно надежнее стандартной одинарной вальцовки и применяется в системах, работающих под экстремально высоким давлением. Чаще всего двойную вальцовку можно встретить в гидравлических тормозных системах автомобилей и в промышленном холодильном оборудовании высокой мощности. Процесс требует специального набора адаптеров. Сначала с помощью оправки формируется грибообразное расширение, которое затем осаживается конусом внутрь, создавая двухслойное кольцо. Такая конструкция устойчива к вибрационным нагрузкам и предотвращает самопроизвольное ослабление соединения. Медь для двойной вальцовки должна быть только самого высокого качества и обязательно отожженной, так как металл подвергается очень сильной деформации, при которой обычная трубка может просто расслоиться.

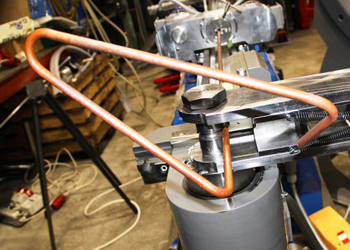

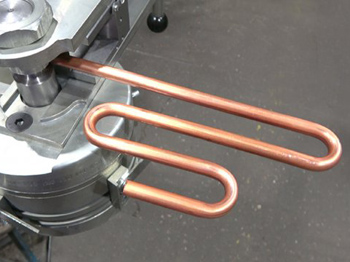

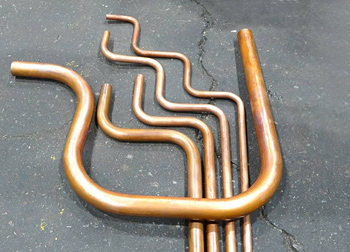

При вальцовке (гибке) медных трубок на малые радиусы существует риск схлопывания стенок или образования гофр, что резко снижает пропускную способность магистрали. Для сохранения круглого сечения используют вспомогательные приспособления. Самый простой и доступный - наружная пружина. Она плотно надевается на трубку и распределяет нагрузку, не давая металлу деформироваться в одной точке. Для более точной и профессиональной работы применяются рычажные или арбалетные трубогибы, оснащенные башмаками под конкретный диаметр трубы. Они поддерживают стенки заготовки с боков в момент изгиба. Если требуется выполнить очень сложный гиб на тонкостенной трубке, мастера иногда используют метод наполнения: внутрь засыпают мелкий сухой песок или заливают специальный легкоплавкий состав. Это создает внутренний подпор, позволяя согнуть медь практически под любым углом. После завершения операции наполнитель тщательно удаляют, а трубку промывают.

Эксцентриковый развальцовщик - вершина эволюции ручного инструмента для медных трубок. В обычном приспособлении конус давит на края трубки равномерно всей своей поверхностью, просто раздвигая их. При этом существует риск чрезмерного утонения металла в месте контакта. В эксцентриковом инструменте конус закреплен со смещением относительно центральной оси и при вращении совершает планетарное движение. Он не просто давит, а как бы «раскатывает» медь по стенкам матрицы. Это позволяет прикладывать значительно меньше усилий и обеспечивает идеальную гладкость внутренней поверхности раструба. Бортик получается равномерным по толщине, без наклепа и микротрещин. Большинство таких моделей оснащено предохранительной муфтой (трещоткой), которая срабатывает при достижении нужного усилия, предотвращая перетяжку и раздавливание заготовки. Использование такого инструмента гарантирует высокое качество стыка даже при работе с жесткими марками меди.

Некачественная подготовка медных соединений - причина более 80% поломок климатической техники в первый год эксплуатации. Главная угроза - медленная утечка хладагента. Фреон обладает высокой проникающей способностью и может уходить через микроскопические неровности на раструбе, вызванные заусенцами или грязью. Снижение давления в системе ведет к перегреву компрессора, так как он охлаждается именно потоком возвращаемого газа. Вместе с фреоном из системы может уходить и масло, необходимое для смазки движущихся частей. Еще одна опасность - попадание внутрь влаги из воздуха через негерметичный стык. Влага вступает в реакцию с фреоном, образуя кислоты, которые разъедают лаковую изоляцию обмоток двигателя компрессора. Результатом становится межвитковое замыкание и полный выход оборудования из строя. Профессиональная вальцовка с проверкой стыков мыльной пеной или электронным течеискателем исключает эти риски, обеспечивая многолетнюю работу прибора без дозаправок.

Высота края трубки, выступающего над поверхностью зажимной планки (матрицы), - параметр, определяющий ширину будущего бортика. Если вылет будет недостаточным, раструб получится слишком узким и накидная гайка не сможет плотно прижать его к штуцеру. При избыточном вылете бортик выйдет слишком широким: он начнет цепляться за резьбу гайки или деформируется при затягивании, мешая герметичности. Для каждого диаметра трубки существует свой оптимальный размер вылета, который обычно составляет около 1–3 миллиметров. У опытных мастеров этот параметр выверен до автоматизма, но новичкам рекомендуется использовать специальные калибровочные планки или ориентироваться на край матрицы. Важно, чтобы трубка была зажата строго перпендикулярно, без перекосов. На некоторых профессиональных моделях развальцовщиков предусмотрены встроенные упоры, которые автоматически задают нужную высоту выступа края, исключая вероятность ошибки и обеспечивая стабильный результат на каждом соединении.

Повторное использование уже развальцованного края трубки при монтаже нового оборудования крайне нежелательно. В процессе первой затяжки медь подвергается пластической деформации и наклепу: она становится тверже и теряет способность к дальнейшему плотному обжатию. При повторной попытке затянуть ту же гайку на старом раструбе велика вероятность того, что металл просто треснет. Кроме того, на поверхности старого бортика могут остаться следы от предыдущего штуцера или частицы старого герметика. Если позволяет длина магистрали, старый раструб следует полностью отрезать труборезом, заново зачистить торец риммером и выполнить свежую развальцовку. Это обеспечит гарантированную герметичность соединения. В случаях, когда трубка слишком коротка и её невозможно обрезать, мастера прибегают к промежуточному отжигу старого бортика горелкой, чтобы вернуть меди мягкость, но этот метод считается аварийным и не рекомендуется для ответственных систем с высоким давлением.

Использование смазки при развальцовке медных трубок значительно повышает качество финишной поверхности и продлевает срок службы инструмента. В процессе расширения конус испытывает сильное трение о внутреннюю стенку трубы. Без смазки металл может «задираться», образуя на поверхности раструба мелкие чешуйки и борозды. Эти дефекты станут потенциальными путями для утечки газа. Капля чистого холодильного масла, нанесенная на верхушку конуса, создает защитный слой, позволяя инструменту буквально выглаживать медь. Важно использовать только то масло, которое совместимо с типом фреона в данной системе (минеральное или синтетическое), чтобы не допустить химического загрязнения контура. Смазка также облегчает вращение винта, позволяя мастеру лучше чувствовать момент завершения формирования бортика. После выполнения операции излишки масла с внешней стороны трубки удаляют, чтобы они не собирали пыль и грязь, которые могут попасть в резьбовое соединение при монтаже.

Эти две операции часто путают, хотя у них принципиально разные цели. Развальцовка (flaring) выполняется для создания конусного бортика под накидную гайку. Это разборное соединение, которое можно монтировать и демонтировать. Расширение (swaging), выполняемое с помощью экспандера, предназначено для создания раструба цилиндрической формы на конце трубки. В этот раструб вставляется другая трубка такого же номинального диаметра, после чего место стыка запаивается твердым припоем. Глубина такого расширения должна быть не меньше диаметра самой трубы для обеспечения механической прочности. С помощью расширения можно соединять трубы без использования дорогостоящих фитингов (муфт), что сокращает количество точек потенциальной утечки и снижает стоимость монтажа. Таким образом, развальцовка - это подготовка к резьбовому соединению, а расширение экспандером - подготовка к пайке «труба в трубу». Оба метода требуют отжига жесткой меди перед началом деформации.
