Минимальный радиус вальцовки трубы зависит от её наружного диаметра, толщины стенки и пластичности металла. Для большинства стальных труб при холодной деформации безопасным считается радиус, равный 3–4 наружным диаметрам (D). Например, для трубы диаметром 50 мм он составит около 150–200 мм. Если выполнить более крутой изгиб, велика вероятность разрыва внешней стенки или образования «гофр» (складок) на внутреннем радиусе.

Важную роль играет отношение диаметра к толщине стенки: чем тоньше металл, тем сложнее согнуть его без повреждений. Если проект требует малых радиусов, применяют горячую вальцовку или специальные станки с дорном.

Точный расчет параметров позволяет избежать необратимой деформации сечения и сохранить пропускную способность трубопровода. Это обязательное требование при монтаже магистральных сетей и гидравлических систем.

Дорн - специальный внутренний стабилизатор, который вставляется в трубу в месте её контакта с гибочными роликами. Его использование обязательно при вальцовке тонкостенных труб на малые радиусы, когда существует риск схлопывания или сильного сплющивания сечения.

Приспособление поддерживает стенки заготовки изнутри, заставляя металл растягиваться равномерно по всей окружности. Это позволяет сохранить идеальную круглую форму прохода, что крайне важно для систем, где требуется минимизировать турбулентность потока жидкости или газа.

Существуют разные типы дорнов: от простых жестких стержней до гибких сегментных конструкций, способных проходить глубоко внутрь дуги. Применение этой оснастки усложняет процесс и требует более мощного оборудования, но гарантирует отсутствие дефектов сечения, которые невозможно исправить другими методами после завершения операции.

В процессе радиусного изгиба внешняя стенка трубы неизбежно растягивается и становится тоньше, в то время как внутренняя сжимается и утолщается. Допустимое утонение стенки строго регламентируется строительными и отраслевыми нормами (например, ГОСТ или ТУ) и обычно не должно превышать 10–15% от исходного номинала. Если исходная толщина стенки составляла 4 мм, то в месте максимального растяжения она не должна стать меньше 3,4–3,6 мм.

Превышение этого предела ведет к потере несущей способности трубы и к риску её прорыва под рабочим давлением. Для минимизации утонения применяют многопроходную вальцовку с постепенным увеличением прижима или вальцовку с осевым поджатием заготовки, которая позволяет перераспределить металл из зоны сжатия в зону растяжения.

Контроль толщины проводят ультразвуковыми толщиномерами после завершения всех работ для подтверждения безопасности эксплуатации изделия.

Появление поперечных складок (гофр) на внутренней стороне изгиба происходит из-за потери устойчивости металла при сжатии. Чаще всего этот дефект возникает на тонкостенных трубах большого диаметра.

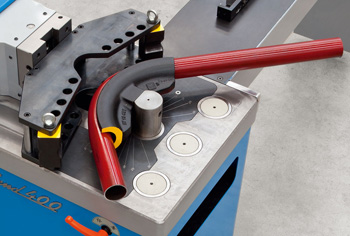

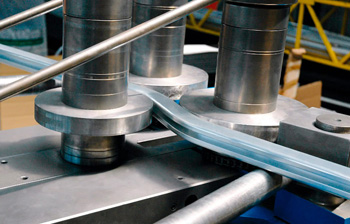

Для предотвращения складок используют несколько методов. Самый эффективный - применение складкодержателей и дорнов, которые фиксируют стенку в зоне деформации. В кустарных условиях трубу часто набивают сухим песком или заливают легкоплавкими наполнителями, создающими внутреннее противодавление. При этом важно соблюдать скорость процесса: слишком быстрая деформация провоцирует мгновенный залом металла. Использование профилегибочных станков с тремя ведущими роликами тоже помогает более плавно распределить напряжения.

Если гофры уже появились, устранить их без повреждения структуры материала практически невозможно, поэтому такая деталь чаще всего признается браком и подлежит замене.

Сварные трубы имеют продольный или спиральный шов, а это зона с измененными механическими свойствами. При вальцовке такой трубы важно правильно расположить шов относительно линии изгиба. Специалисты рекомендуют устанавливать заготовку так, чтобы шов находился на «нейтральной линии», то есть не подвергался ни максимальному растяжению, ни максимальному сжатию. Это значительно снижает риск разрыва сварного соединения.

Бесшовные трубы вальцуются гораздо более предсказуемо, так как имеют однородную структуру по всему периметру. Вместе с тем современные электросварные трубы высокого качества позволяют выполнять радиусную гибку практически так же эффективно, как и бесшовные, при условии, что шов прошел термическую обработку и дефектоскопию. Использование некачественных сварных труб может привести к раскрытию стыка даже при незначительном усилии, что делает их непригодными для сложных инженерных конструкций.

Овальность - отклонение формы сечения от круга, которое выражается как отношение разности максимального и минимального диаметров к среднему номиналу. Для большинства трубопроводов этот показатель не должен превышать 5–8% в зоне изгиба.

Чрезмерная овальность не только снижает прочность трубы, но и создает трудности при последующей сварке с прямыми участками или фланцами. Контроль проводится с помощью штангенциркулей, микрометров или специальных шаблонов в нескольких плоскостях сечения. В ряде случаев для калибровки используют повторный прогон через вальцы с корректирующим усилием или применяют внутренние распорные устройства.

Сохранение правильной геометрии прохода особенно важно для высокого давления и агрессивных сред, так как изменение формы сечения создает зоны повышенного износа и кавитации. Высокоточное оборудование позволяет удерживать овальность в пределах 1–2%, что считается отличным результатом для промышленной металлообработки.

Нержавеющие стали (например, AISI 304 или 12Х18Н10Т) отличаются высокой вязкостью и склонностью к наклепу: быстрому упрочнению в процессе деформации. При развальцовке труб из нержавейки требуется прилагать значительно большие усилия, чем при работе с обычным черным металлом.

Важно соблюдать температурный режим и скорость подачи инструмента. Слишком быстрое расширение может привести к «задирам» на поверхности и к появлению микротрещин, которые станут очагами межкристаллитной коррозии. В то же время нержавейка обладает отличной пластичностью, что позволяет выполнять глубокую развальцовку без разрушения заготовки.

Инструмент для работы должен быть изготовлен из высококачественной закаленной стали, а поверхность трубки - тщательно очищена от любых загрязнений. После завершения операции часто требуется пассивация зоны деформации для восстановления защитной оксидной пленки, разрушенной в процессе механического воздействия.

Подготовка торца трубы - решающий этап, от которого зависит герметичность будущего соединения. После отрезания трубы на её кромках остаются заусенцы, острые края и микроскопические неровности. Если начать развальцовку без предварительной обработки, все эти дефекты превратятся в трещины или замятия на готовом раструбе.

Перед началом работ торец необходимо выровнять строго перпендикулярно оси трубы и тщательно зачистить внутреннюю и внешнюю фаски с помощью риммера или шлифовального инструмента. Мелкая металлическая пыль и стружка должны быть полностью удалены, так как при попадании в зону контакта они оставят глубокие борозды на зеркале раструба.

Для ответственных систем теплообмена чистота торца проверяется визуально под увеличением. Безупречно гладкая кромка позволяет сформировать плотный и равномерный бортик, который обеспечит надежное прилегание к фитингу без использования дополнительных уплотнений.

Привальцовка - начальная стадия расширения конца трубы внутри отверстия трубной решетки. На этом этапе происходит ликвидация зазора между наружной стенкой трубы и внутренней поверхностью отверстия. Инструмент (вальцовка) расширяет трубу до тех пор, пока она не коснется стенок решетки.

После этого начинается основной этап деформации, при котором металл трубы начинает «течь» и заполнять микронеровности отверстия, создавая герметичное соединение. Важно не перепутать этот этап с финальной стадией, так как слишком сильная привальцовка на начальном ходу может привести к деформации самой трубной решетки.

Точный контроль момента касания позволяет обеспечить равномерное распределение напряжений по всему трубному пучку. В современном производстве этот процесс контролируется по величине крутящего момента на приводе вальцовочной машины, что исключает ошибки оператора и гарантирует стабильность качества сборки теплообменника.

Любой металл обладает упругостью, из-за чего после выхода из вальцов деталь стремится частично вернуться в исходное состояние. Это явление часто называют пружинением, или эффектом памяти. Для труб оно выражено сильнее, чем для листов, из-за замкнутого контура сечения и накопленных внутренних напряжений. Величина пружинения зависит от марки стали: легированные и высокоуглеродистые сплавы «отыгрывают» сильнее, чем мягкая медь или низкоуглеродистая сталь.

Чтобы получить заданный радиус, вальцы настраивают на более крутой изгиб. При этом фактическая величина возврата формы может меняться даже в пределах одной партии металла из-за разницы в термообработке или толщине стенки. Мастера выполняют пробные гибы для определения точного коэффициента коррекции.

Игнорирование этого фактора приводит к тому, что сегменты трубопровода не стыкуются между собой, требуя применения грубой силы при монтаже, что создает лишние напряжения в узлах системы.

К критическим дефектам, при которых деталь признается браком, относятся сквозные трещины, разрывы шва и глубокие «гофры» на внутреннем радиусе. Также недопустимым считается утонение стенки ниже предельно разрешенных значений, установленных в технической документации.

Если при развальцовке на бортике появились радиальные трещины, такое соединение использовать нельзя, так как оно неизбежно даст течь под давлением. Еще один неустранимый дефект - «винт» (торсионное скручивание трубы), возникающий при неправильной подаче заготовки в станок. Такая труба не может быть корректно состыкована с другими узлами системы.

В то же время небольшие поверхностные царапины, легкая овальность в пределах допусков или незначительные отклонения радиуса часто поддаются исправлению с помощью калибровки. Профессиональный подход к вальцовке подразумевает многоступенчатый контроль на каждом этапе, что позволяет выявить потенциальный брак еще до того, как деформации станут необратимыми.

Вальцовка магистральных труб свыше 500 мм в сечении требует использования тяжелых трехвалковых станков с гидравлическим приводом и мощных систем поддержки заготовки. Главная сложность заключается в огромной массе трубы и в её склонности к деформации под собственным весом.

Для работы с такими объектами применяют крановые системы со специальными траверсами или роликовые опоры, которые синхронно перемещаются вместе с заготовкой. Процесс выполняется в несколько десятков проходов с минимальным шагом увеличения радиуса, чтобы избежать перегрузки станины станка. Особое внимание уделяется сохранению параллельности осей валков, так как при большой длине трубы малейший перекос приводит к серьезному отклонению геометрии торцов.

Зачастую трубы таких размеров вальцуют из листовых заготовок (формирование обечайки) с последующей автоматической сваркой шва. Каждое такое изделие проходит строгий рентгенографический контроль и гидроиспытания, подтверждающие надежность конструкции.
