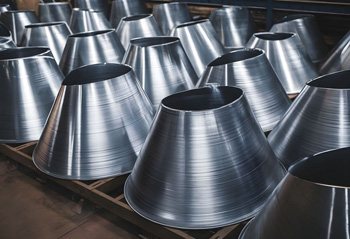

Расчет развертки - первый и самый важный этап изготовления конусной детали. Плоская заготовка для конуса представляет собой сектор кругового кольца, параметры которого зависят от диаметров верхнего и нижнего оснований, а также высоты изделия. Для вычислений необходимо определить два радиуса дуг и угол сектора.

Внешний радиус соответствует образующей полного конуса, а внутренний - расстоянию от вершины до малого основания. Важно учитывать, что длина дуг должна строго соответствовать длинам окружностей оснований с учетом припуска на сварной шов.

При расчетах инженеры применяют тригонометрические формулы или специализированное программное обеспечение. Ошибка в несколько миллиметров на этапе разметки приведет к тому, что края изделия не сойдутся или конус получится кривым.

Помимо геометрии в расчет закладывается коэффициент растяжения металла, который зависит от его толщины и марки. Правильно подготовленная развертка гарантирует получение точной геометрической формы без лишнего расхода дорогостоящего материала.

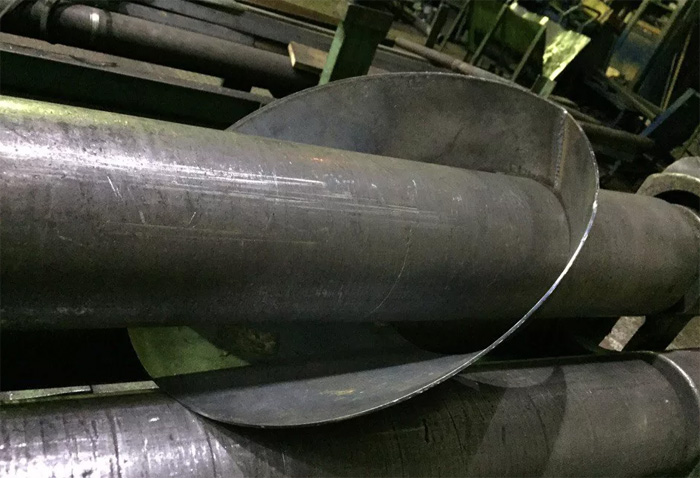

Основное технологическое отличие заключается в разнице скоростей движения краев заготовки. При вальцовке цилиндра лист проходит через валки равномерно, тогда как при создании конуса сторона с меньшим радиусом должна двигаться медленнее, чем сторона с большим радиусом. Это достигается путем создания контролируемого торможения одного края заготовки или использования функции наклона валов на современном оборудовании.

В процессе деформации заготовка совершает круговое движение относительно вершины воображаемого конуса. Если не обеспечить это условие, лист начнет смещаться в сторону, что приведет к перекосу и браку. Нагрузка на валки при работе с конусными деталями распределяется неравномерно, что требует от оператора станка постоянного контроля и корректировки прижима.

В отличие от цилиндрических обечаек конусы требуют более сложной настройки оснастки и часто использования специальных упорных роликов, которые направляют заготовку по нужной траектории.

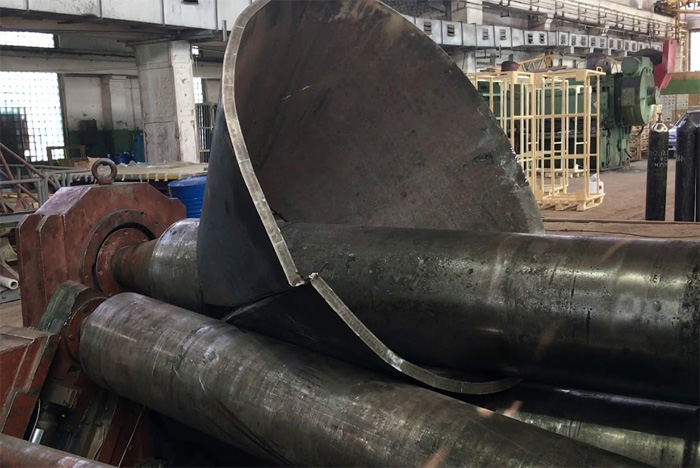

Использование четырехвалковых станков значительно упрощает процесс изготовления конусных обечаек по сравнению с трехвалковыми моделями. Главный плюс - возможность надежного зажима заготовки между центральными валами, что исключает проскальзывание металла. Боковые ролики на таких станках могут устанавливаться под наклоном независимо друг от друга, позволяя формировать нужный угол конусности за один проход. Это обеспечивает высокую точность радиуса по всей длине образующей.

Еще одно важное преимущество - качественный подгиб кромок: четырехвалковая схема позволяет минимизировать прямые участки на концах заготовки, которые всегда остаются при работе на старом оборудовании. Наличие числового программного управления на современных четырехвалковых машинах позволяет автоматизировать процесс, задавая параметры вращения и наклона валов в реальном времени. Это существенно повышает производительность и исключает ошибки, связанные с человеческим фактором.

Проскальзывание металла - частая проблема при изготовлении конусов, так как из-за наклона валов площадь контакта заготовки с инструментом распределяется неравномерно. Для нейтрализации этого эффекта применяют специальные тормозные устройства или упорные ролики, которые удерживают малый радиус конуса, заставляя заготовку вращаться правильно.

На гидравлических станках оператор может регулировать усилие зажима в разных точках вала, компенсируя разницу в сопротивлении металла. Важно следить и за чистотой поверхности: наличие масла или влаги на листе резко снижает коэффициент трения, провоцируя холостое вращение валков.

В некоторых случаях на поверхность инструмента наносятся временные покрытия, улучшающие сцепление. Если проскальзывание все же произошло, на поверхности металла могут остаться задиры или «прижоги», которые потребуют дополнительной шлифовки.

Точная синхронизация скоростей вращения всех валов и правильное выставление боковых упоров - лучшие способы избежать смещения заготовки.

Вальцовка эксцентрических (смещенных) конусов, у которых центры оснований не лежат на одной перпендикулярной оси, - задача повышенной сложности. В отличие от концентрических моделей развертка эксцентрического конуса имеет асимметричную форму, а радиус изгиба постоянно меняется в процессе одного оборота заготовки.

Изготовление таких деталей на стандартных вальцах требует от мастера виртуозного владения оборудованием и часто выполняется в ручном режиме с постоянной сменой положения валов. На каждом сегменте дуги оператор должен заново выставлять прижим и наклон роликов, ориентируясь на предварительно нанесенную разметку.

Наилучшие результаты достигаются на станках с ЧПУ, способных работать в многокоординатном режиме, плавно изменяя геометрию гиба в динамике. Из-за сложности процесса и больших временных затрат стоимость вальцовки эксцентрических конусов всегда выше, чем стандартных.

Такие детали востребованы в строительстве аспирационных систем и сложных промышленных трубопроводов, где требуется стыковка узлов на разных осях.

Толщина стенки конуса ограничивает возможности оборудования сильнее, чем при вальцовке цилиндров. Причина в специфике распределения усилий: при наклоне валов для формирования конуса нагрузка на подшипниковые узлы и сами валы возрастает неравномерно.

Если станок рассчитан на вальцовку цилиндра из стали толщиной 20 мм, то при работе с конусом этот предел может снизиться до 12–15 мм. Это связано с риском необратимого прогиба валов и поломки механизмов наклона. Для тонколистового металла (до 3 мм) основным ограничением выступает риск потери устойчивости заготовки и появления «волны» на широком основании.

В случае работы с очень толстыми плитами часто применяется предварительный нагрев кромок или всей заготовки, чтобы снизить сопротивление металла деформации.

При выборе исполнителя важно уточнять именно максимальную толщину для конусных изделий, так как она всегда меньше паспортных данных станка для прямой вальцовки. Это обеспечит сохранность геометрии изделия и исключит риск повреждения оборудования.

Нержавейка обладает высоким пределом текучести и склонностью к упрочнению в процессе деформации, что накладывает свой отпечаток на изготовление конусов. При ее вальцовке требуется прилагать значительно большие усилия, чем для углеродистой стали аналогичной толщины. Главная сложность в защите поверхности: конусы из нержавеющей стали часто используются в пищевой и химической промышленности, где недопустимы царапины или вкрапления постороннего железа.

Для работы применяют валки с идеальной полировкой или защитные пленки. Эффект пружинения у нержавеющих сплавов выражен очень ярко, поэтому при настройке конусности валки выставляют с учетом существенного запаса на возврат формы. Скорость процесса должна быть минимальной, чтобы избежать перегрева металла в зоне контакта, так как это может привести к изменению цвета поверхности и снижению коррозионной стойкости.

После завершения работ конусные обечайки часто подвергают пассивации для восстановления защитных свойств оксидной пленки в местах интенсивного изгиба.

Контроль качества конусной обечайки в процессе вальцовки осуществляется при помощи набора специальных шаблонов, соответствующих радиусам верхнего и нижнего оснований. Поскольку радиус конуса плавно меняется по всей его высоте, проверка только в двух точках бывает недостаточной.

Мастера используют жесткие дуговые шаблоны, которые прикладывают к внутренней или внешней поверхности детали прямо на станке. Это позволяет вовремя заметить отклонение от конусности и скорректировать наклон валов. Дополнительно проверяется длина образующей и перпендикулярность оснований оси конуса.

Важный параметр - отсутствие «овальности» на краях, которая может возникнуть из-за неправильного распределения давления. Для ответственных заказов, например, для нефтехимических реакторов, используется лазерное сканирование готовой детали, которое позволяет создать цифровую модель и сравнить её с чертежом.

Регулярная проверка шаблонами в процессе работы минимизирует риск брака и гарантирует легкую стыковку конуса с другими элементами системы.

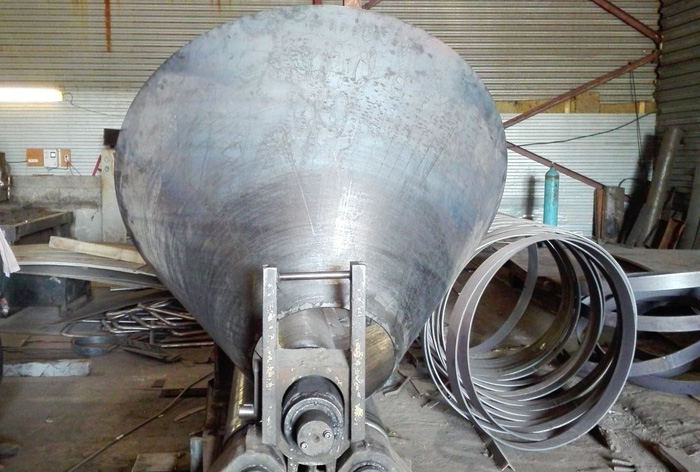

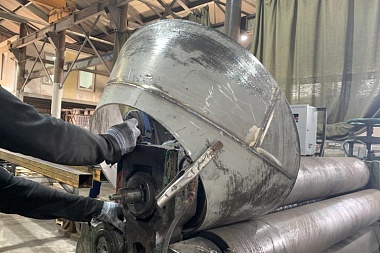

Изготовление крупногабаритных усеченных конусов требует использования вспомогательного подъемного оборудования и дополнительных опорных роликов. Главная проблема заключается в большой массе и парусности заготовки: под собственным весом края листа могут прогибаться, что ведет к искажению расчетного радиуса. Для поддержки используют мостовые краны с мягкими стропами или специальные гидравлические суппорты, которые сопровождают заготовку в процессе её вращения.

При вальцовке конусов больших диаметров важно обеспечить точную подачу без перекосов, так как даже минимальное отклонение в начале процесса приведет к огромному расхождению кромок в конце. Часто такие изделия изготавливают сегментами, которые затем свариваются в единую конструкцию. Это позволяет работать с металлом значительной толщины и достигать высокой точности.

На финальной стадии обязательно проводят калибровку торцов, чтобы обеспечить идеальное прилегание к фланцам или цилиндрическим частям резервуара, для которых предназначен данный переход.

Подготовка кромок конуса под сварку имеет свои нюансы из-за наклонной геометрии торцов. После завершения вальцовки края заготовки должны идеально смыкаться по всей длине образующей. Поскольку конус имеет разную кривизну на разных уровнях, разделка кромок (фаска) должна выполняться с учетом угла наклона стенки. Обычно это делается на фрезерных станках или с помощью ручных кромкорезов еще на плоской заготовке, но при большой толщине может потребоваться доработка после придания формы.

Важно добиться отсутствия зазоров и перепадов (смещения кромок), так как это влияет на прочность сварного шва. При сборке конуса часто применяют временные стяжные приспособления, которые фиксируют геометрию до наложения основного шва. Качественная подготовка стыка позволяет избежать температурных деформаций при сварке, которые могут нарушить выверенную в процессе вальцовки форму изделия.

Скорость прохождения заготовки через валки напрямую влияет на точность формы и состояние поверхности конусной детали. При работе с конусами рекомендуется использовать пониженные скорости по сравнению с цилиндрической вальцовкой. Это связано с необходимостью постоянного контроля траектории движения листа и своевременной корректировки торможения малого радиуса.

Слишком высокая скорость может привести к перегреву в зоне контакта валка с металлом, что вызывает появление микротрещин или изменение структуры сплава. Особенно это актуально для цветных металлов и легированных сталей.

Плавное и медленное деформирование позволяет металлу постепенно адаптироваться к напряжениям, что снижает вероятность появления гофр и складок на внутренней поверхности. Кроме того, низкая скорость дает оператору возможность более точно отслеживать совмещение меток на заготовке с положением валов. В профессиональном производстве выбор скоростного режима зависит от толщины листа и требуемого качества финишной отделки поверхности.

Основные причины брака при изготовлении конусных обечаек - неверный расчет развертки и неправильная настройка наклона валов. Если угол наклона не соответствует конусности заготовки, изделие приобретет винтовую деформацию, которую практически невозможно исправить.

Еще одна распространенная ошибка - недостаточное торможение малого края, из-за чего заготовка смещается и выходит из зоны захвата валков. Игнорирование направления прокатки листа также может привести к появлению трещин на внешней стороне, особенно при работе с хрупкими марками стали.

Недостаточный подгиб кромок на начальном этапе создает длинные прямые участки у сварного шва, что искажает круглую форму оснований. Использование загрязненных валков или отсутствие смазки при работе с мягкими металлами ведет к неисправимым дефектам поверхности.

Для исключения этих ошибок требуется не только современное оборудование, но и высокая квалификация персонала, способного вовремя заметить малейшее отклонение геометрии в процессе деформации.
