Хотя внешне обечайка напоминает отрезок трубы, между ними существуют важные технологические различия. Стандартные трубы производят массово на специализированных станах с непрерывным формированием шва. Они ограничены сеткой стандартных диаметров по ГОСТ. Обечайка же представляет собой индивидуальное изделие, изготавливаемое из листового проката под конкретные параметры заказчика. Это позволяет выпускать детали нестандартных диаметров, которые невозможно найти в сортаменте трубного проката. Основное отличие в соотношении диаметра к толщине стенки и длине: обечайки часто имеют очень большой диаметр при относительно малой длине. Кроме того, при производстве обечаек продольный шов выполняют с использованием методов многослойной сварки под флюсом или в защитных газах. Это обеспечивает высокое качество соединения, необходимое для сосудов и аппаратов, работающих под значительным внутренним или внешним давлением в промышленности.

Точный расчет длины развертки - базовое условие получения качественного изделия. Длина заготовки вычисляется по нейтральной оси листа, которая при вальцовке не испытывает деформаций сжатия или растяжения. Формула выглядит как произведение числа Пи на средний диаметр, который равен сумме внутреннего диаметра и толщины металла. При расчете обязательно учитывается величина сварочного зазора, предусмотренного технологической картой. Если зазор не заложить в длину развертки, диаметр готовой обечайки окажется больше проектного. Также важно учитывать допуск на обработку торцов, если после вальцовки планируется механическая торцовка на станке. Для ответственных конструкций в расчет вносится поправка на коэффициент пружинения металла, зависящий от его марки. Грамотный расчет позволяет избежать перерасхода дорогостоящего листового проката и гарантирует идеальную стыковку продольного шва без дополнительной подгонки.

Предварительный подгиб - обязательная операция, исключающая появление прямых участков в зоне продольного сварного шва. В силу кинематики трехвалковых станков края листа не попадают под деформирующее воздействие верхнего вала полностью. Без предварительной гибки на концах заготовки остаются плоские площадки, из-за чего готовая обечайка в разрезе напоминает не идеальный круг, а лимон. Этот дефект, называемый «домиком», делает невозможной качественную сборку корпуса резервуара из нескольких секций. Подгиб выполняют либо на четырехвалковом станке за один установ, либо на специальном прессе с использованием радиусных шаблонов. Ширина зоны подгиба обычно составляет от полутора до двух толщин металла. Правильная процедура обеспечивает равномерную кривизну заготовки по всей окружности, что является залогом прочности сварного соединения и отсутствия концентраторов напряжений в готовом сосуде.

Овальность, представляющая собой разность между максимальным и минимальным внутренними диаметрами в одном сечении, строго регламентируется нормативными документами, такими как ГОСТ 34347-2017. Для большинства общепромышленных сосудов отклонение от круглости не должно превышать 1% от номинального диаметра изделия. В случае изготовления аппаратов высокого давления требования жестче. Чрезмерная овальность препятствует качественной стыковке обечаек между собой при сборке длинных корпусов, вызывая смещение кромок (несовпадение поверхностей). Это ведет к снижению надежности сварных соединений и усложнению монтажных работ. Контроль овальности проводится в нескольких сечениях по длине детали с помощью нутромеров или жестких шаблонов. Если фактические значения выходят за пределы допусков, обечайку подвергают процедуре калибровки - повторной прокатке в вальцах для выравнивания геометрии и снятия внутренних напряжений после сварки.

Вальцовка листов с нанесенным защитным или декоративным слоем требует применения специальной оснастки для сохранения целостности покрытия. Стальные валки могут оставить на мягком полимере царапины или вмятины, поэтому при работе используют валы с полиуретановой футеровкой. Другой распространенный метод - применение защитных прокладочных материалов, таких как плотная полиэтиленовая пленка или картон, которые подаются в станок вместе с металлом. Важно правильно подобрать режим давления, чтобы не вызвать отслоение покрытия от стальной основы в зоне максимальной деформации. Скорость вращения валов при этом снижают для предотвращения перегрева материала. Такая технология востребована при производстве емкостей для химической и пищевой промышленности, а также элементов систем вентиляции. Использование защитных мер позволяет получать готовые изделия, не требующие последующей окраски, что значительно сокращает производственный цикл и снижает общие затраты на изготовление металлоконструкции.

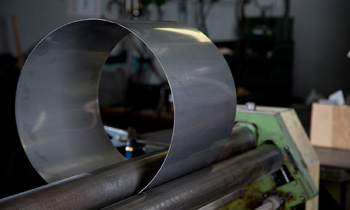

Нержавеющие стали обладают повышенным пределом текучести и склонностью к наклепу, что делает их вальцовку более энергоемкой по сравнению с углеродистыми сплавами. Для деформации нержавейки требуется оборудование с большим запасом мощности. Основная проблема - высокий коэффициент пружинения: после снятия нагрузки заготовка стремится вернуться в исходное состояние сильнее, чем черная сталь. Оператор станка должен закладывать значительный перегиб, настраивая вальцы на меньший радиус. Поверхность валов должна быть идеально чистой и отполированной, так как любые частицы обычной стали, попавшие на нержавейку, вызовут точечную коррозию. Часто для таких работ используют специальные валки из нержавеющих сплавов или защитные пленки. После завершения вальцовки и сварки обечайки из нержавеющей стали обязательно подвергаются пассивации для восстановления защитного оксидного слоя в местах интенсивной механической обработки, что гарантирует длительный срок службы изделия в агрессивных средах.

Толщина листа - определяющий фактор при выборе температурного режима вальцовки. Холодный метод применяется для большинства заготовок толщиной до 30–40 мм, если мощность станка позволяет развить требуемое усилие. Это обеспечивает высокую точность размеров и отсутствие окалины. Если же толщина металла превышает возможности оборудования или материал обладает низкой пластичностью, используют горячую вальцовку. Металл нагревают до температуры 800–1000 градусов, что резко снижает его сопротивление деформации. Горячий метод позволяет изготавливать сверхтолстостенные обечайки для энергетического машиностроения и нефтехимии. При этом способе необходимо учитывать температурную усадку при остывании, поэтому заготовку рассчитывают с соответствующими припусками. После горячей обработки деталь требует очистки от окалины и часто - дополнительной термической обработки для восстановления механических свойств стали, измененных в процессе нагрева и последующего охлаждения.

Дефект «винта», или перекос торцов обечайки относительно друг друга, возникает при нарушении параллельности рабочих валов или из-за неправильной подачи листа в станок. Даже незначительное отклонение в положении заготовки в начале процесса приводит к значительному осевому смещению краев в конце оборота. Для предотвращения этого явления на стационарных вальцах предусмотрены боковые упоры и направляющие линейки. Оператор должен следить за тем, чтобы кромка листа была строго перпендикулярна осям валков. В процессе вальцовки длинных изделий также важно контролировать равномерность давления по всей ширине листа. На современных станках за параллельностью валов следит электронная система синхронизации. Если «винт» все же образовался, исправить его на готовой детали крайне сложно, поэтому контроль положения листа на начальном этапе является самой важной частью работы мастера. Правильная установка заготовки гарантирует совпадение торцов под сварку без перекосов.

Сварка продольного шва неизбежно вызывает температурные деформации металла, что приводит к искажению идеальной круглой формы обечайки. Зона шва часто «проседает» или, наоборот, образует выступ, а общее сечение может стать овальным. Калибровка - финишная операция повторной прокатки уже сваренной обечайки в вальцах. Под действием давления валков металл в зоне шва и околошовной зоне выравнивается, а все изделие приобретает точный проектный радиус. Эта процедура также способствует частичному снятию остаточных сварочных напряжений. Калибровка обязательна для деталей, которые в дальнейшем будут стыковаться с другими элементами корпуса или фланцами, где допуски на отклонение диаметра минимальны. Без этой операции невозможно обеспечить герметичность и прочность сборной конструкции, так как малейшие неровности в месте стыка создают зазоры, которые нельзя заполнить сваркой без риска дефектов.

Поскольку обечайки - основа для оборудования, работающего под давлением, качество их сварных соединений подлежит обязательной проверке методами неразрушающего контроля. Наиболее распространенным является визуально-измерительный контроль, позволяющий выявить поверхностные дефекты: подрезы, наплывы и непровары. Для обнаружения внутренних дефектов, таких как поры, шлаковые включения или микротрещины, применяют ультразвуковую дефектоскопию и радиографический контроль (рентген). Ультразвук позволяет быстро проверить всю длину шва, а рентгеновские снимки дают документальное подтверждение качества структуры металла. В ряде случаев, особенно для нержавеющих сталей, используют цветную дефектоскопию (капиллярный метод), помогающую найти мельчайшие поверхностные трещины, невидимые глазу. Комплексная проверка гарантирует, что обечайка выдержит расчетные нагрузки в процессе эксплуатации и исключает риск внезапного разрушения конструкции из-за скрытых дефектов сварки.

Направление прокатки листа, определяющее ориентацию зерен металла, влияет на его пластичность и прочность при вальцовке. Металл обладает лучшей способностью к деформации, если линия гиба расположена перпендикулярно направлению прокатки. При таком расположении риск появления поверхностных трещин на внешней стороне обечайки минимален. Если же заготовку вырезать так, что изгиб будет происходить вдоль волокон, вероятность хрупкого разрушения при достижении малых радиусов возрастает. Это особенно важно для легированных и высокоуглеродистых сталей. Опытные технологи всегда учитывают маркировку листа при раскрое разверток, чтобы обеспечить максимальную надежность изделия. Правильная ориентация заготовки позволяет использовать весь ресурс пластичности материала, что важно для обечаек, подвергающихся в процессе эксплуатации значительным динамическим нагрузкам или воздействию экстремальных температур.

Стоимость изготовления обечайки на заказ определяется совокупностью нескольких факторов, ключевым из которых является марка и толщина металла. Работа с толстолистовым прокатом требует использования тяжелого оборудования с высоким энергопотреблением и занимает больше времени из-за большого количества проходов. Марка стали влияет на сложность настройки станка: вальцовка нержавейки или высокопрочных сталей обходится дороже из-за повышенного износа инструмента и необходимости специальных защитных мер. Габариты изделия - диаметр и ширина - определяют тип используемого станка. Дополнительные операции, такие как предварительный подгиб кромок, снятие фасок под сварку, сама сварка и последующая калибровка, также увеличивают итоговую смету. На цену влияет и объем заказа: производство серийных партий обходится дешевле в расчете на единицу изделия за счет распределения затрат на подготовку производства. Наличие требований по неразрушающему контролю и оформлению сертификатов качества также отражается на финальной стоимости услуг.
