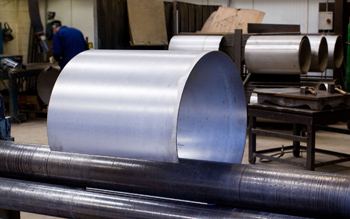

Для вальцовки решающее значение имеет пластичность сплава. Наилучшими показателями обладают технический алюминий (марки А5, А0) и деформируемые сплавы с высоким содержанием магния. Среди наиболее востребованных АМг2, АМг3 и АМг5. Эти составы отлично переносят холодную деформацию, не склонны к образованию трещин и сохраняют целостность структуры при малых радиусах гиба. Часто используются алюминиево-марганцевые сплавы, например, АМц, которые характеризуются высокой коррозионной стойкостью и хорошей формуемостью. Напротив, высокопрочные авиационные сплавы типа Д16 (дюралюминий) или В95 в закаленном состоянии (состояние Т) вальцуются значительно хуже и требуют предварительного отжига для перевода металла в мягкое состояние (состояние М). При выборе марки важно учитывать, что чем выше легирование магнием или кремнием, тем выше прочность, но ниже пластичность, что накладывает ограничения на минимальный радиус готового изделия.

Закаленный алюминий, имеющий в маркировке индекс «Т», обладает высокой твердостью и пределом текучести, что делает его склонным к хрупкому разрушению при попытке радиусного изгиба. В процессе вальцовки такого листа во внешних слоях металла возникают растягивающие напряжения, которые приводят к появлению глубоких трещин или полного разрыва заготовки. Если проект требует использования именно закаленных сплавов (например, Д16Т), технологию вальцевания приходится усложнять. Основной метод - предварительный термический отжиг, который временно переводит металл в пластичное состояние. После придания формы на вальцах деталь может подвергаться повторной термообработке для возврата прочностных характеристик. Возможна и вальцовка по очень большим радиусам. В этом случае деформация минимальна, но всё равно существует риск возникновения микротрещин, невидимых глазу, которые могут привести к разрушению конструкции под нагрузкой.

Алюминий - мягкий металл, который легко царапают и повреждают стальные валки станка. Сохранение эстетичного вида поверхности особенно важно для декоративных панелей, элементов фасадов и деталей в пищевой промышленности. Основной способ защиты - использование листов с предварительно нанесенной защитной ПВХ-пленкой. Эта пленка обладает достаточной эластичностью, чтобы деформироваться вместе с металлом, не отслаиваясь. Применяются и специальные прокладочные материалы, например, плотная бумага или тонкий картон, которые подаются в вальцы вместе с листом. На профессиональном оборудовании для работы с алюминием часто устанавливают валы с полиуретановым покрытием или зеркально отполированные стальные валки, за чистотой которых следят особенно тщательно. Важно, чтобы на поверхности инструмента не было ни малейших частиц стальной стружки или окалины от предыдущих заказов по черному металлу, так как они моментально вкатываются в мягкий алюминий, вызывая коррозию и дефекты.

Минимальный радиус изгиба для алюминия зависит от толщины листа, марки сплава и его состояния (мягкое или закаленное). Для мягких марок (АМг2М, АМцМ) общепринятый стандарт минимального радиуса составляет от 1 до 1,5 толщин листа (t). Это означает, что лист толщиной 5 мм можно согнуть в цилиндр радиусом 5–7,5 мм без риска разрыва волокон. Для нагартованных или полунагартованных сплавов этот коэффициент увеличивается до 2,5–4t. При расчетах также учитывается направление прокатки: алюминий более пластичен при гибке поперек волокон прокатки. Если попытаться согнуть лист по радиусу меньше допустимого, на внешней стороне образуется «апельсиновая корка» (микротрещины) или произойдет разрушение. В ответственных конструкциях радиус вальцовки стараются закладывать с запасом, так как при холодном деформировании алюминий склонен к упрочнению, что снижает его способность к дальнейшей пластической деформации в зоне гиба.

Адгезия (прилипание) алюминия к стальным рабочим поверхностям — распространенная проблема при вальцовке. Из-за высокого коэффициента трения и относительной мягкости металла его микрочастицы «наволакиваются» на валки, создавая неровности. Это приводит к появлению задиров на последующих деталях и нарушению точности геометрии. Для предотвращения этого эффекта используют специализированные смазочно-охлаждающие жидкости или керосиносодержащие составы. Смазка создает тончайший разделительный слой, который снижает трение и препятствует прямому контакту металла с металлом. Не менее важна чистота валков: их необходимо регулярно протирать мягкой ветошью с растворителем. В серийном производстве для алюминия выделяют отдельные станки или используют сменные полиуретановые рукава (чехлы) на валы. Это не только исключает прилипание, но и гарантирует отсутствие «заражения» поверхности алюминия частицами углеродистой стали, которые могут спровоцировать электрохимическую коррозию.

Пружинение алюминия - его способность частично восстанавливать форму после выхода из вальцов. Хотя алюминий мягче стали, его модуль упругости примерно в три раза ниже, что существенно влияет на поведение заготовки. Величина пружинения алюминия сильно зависит от конкретного сплава: технически чистый алюминий (А5) почти не пружинит, в то время как сплавы типа АМг5 или Д16 имеют значительный «возврат». При настройке станка оператор должен учитывать, что алюминиевый лист требует большего «перегиба», чем аналогичный по толщине стальной, чтобы на выходе получить требуемый радиус. Проблема усложняется тем, что алюминий обладает высокой чувствительностью к скорости деформации. Настройка оборудования часто происходит опытным путем на пробных образцах из той же партии металла, так как даже небольшое изменение химического состава сплава может изменить угол пружинения. Для получения высокоточных обечаек рекомендуется использовать станки с ЧПУ, где алгоритмы расчета учитывают специфический модуль упругости алюминиевых сплавов.

Вальцовка анодированного алюминия возможна, но имеет серьезные технологические ограничения. Анодный слой - твердая и хрупкая оксидная пленка, которая прочно связана с основой, но практически не обладает пластичностью. При радиусной деформации металла она начинает покрываться сетью микротрещин (эффект «кракле» или цека). Если радиус вальцовки велик, эти трещины могут быть не видны невооруженным глазом, но они нарушают диэлектрические и защитные свойства покрытия. При малых радиусах растрескивание становится явным, что портит декоративный вид изделия. Поэтому рекомендуется сначала производить вальцовку деталей, а затем подвергать их анодированию в готовом виде. При необходимости работать с уже окрашенным или анодированным листом следует выбирать максимальные радиусы и использовать вальцы с полиуретановым покрытием, чтобы минимизировать давление на декоративный слой и избежать его отслоения или появления темных полос в местах контакта с валами.

Алюминиевые плиты толщиной свыше 30–40 мм (например, из сплава 5083 - аналог АМг5) вальцевать холодным способом крайне сложно из-за колоссального сопротивления материала и риска внутреннего расслоения. Для работы с такими толщинами применяют подогрев. Но в отличие от стали алюминий нельзя нагревать до очень высоких температур, так как он может потерять свои прочностные свойства навсегда (особенно это касается термоупрочняемых сплавов). Обычно нагрев производят до 150–200 градусов Цельсия. Этого достаточно, чтобы значительно повысить пластичность и снизить нагрузку на оборудование, сохранив при этом структуру металла. Горячая вальцовка толстых плит требует точного контроля температуры, так как алюминий не меняет цвет при нагреве, и визуально определить момент перегрева невозможно. Превышение температуры может привести к «пережогу» — необратимому росту зерен и потере прочности. Поэтому на производстве используют бесконтактные пирометры для мониторинга состояния заготовки на каждом этапе прохода через вальцы.

Алюминиевый лист обладает выраженной анизотропией свойств: его характеристики прочности и пластичности различаются вдоль и поперек направления, в котором он прокатывался на металлургическом комбинате. При вальцовке это проявляется в склонности к образованию трещин. Если ось гиба (линия, вокруг которой гнется лист) совпадает с направлением прокатки («вдоль волокон»), риск разрыва металла значительно возрастает, так как пластичность в этом направлении минимальна. Опытные технологи стараются располагать заготовки так, чтобы ось вальцовки была перпендикулярна направлению прокатки. Если же деталь имеет сложную форму и избежать гибки вдоль волокон нельзя, необходимо увеличивать минимально допустимый радиус в 1,5–2 раза или использовать только мягкие, отожженные марки алюминия. Направление прокатки на листах обычно заметно по характерным микроштрихам на поверхности или маркировке. Игнорирование этого фактора - частая причина брака при производстве ответственных деталей, таких как корпуса цистерн или элементы авиационных конструкций.

Выбор смазки для вальцовки алюминия важен для качества поверхности. Традиционные густые масла для стали здесь не подходят, так как они могут оставлять трудноудаляемые пятна и вызывать проскальзывание. Наилучшие результаты дают легкие составы на основе очищенного керосина со специальными присадками или современные синтетические СОЖ, разработанные специально для цветных металлов. Смазка должна выполнять две функции: снижать трение и предотвращать налипание частиц алюминия на стальной вал. Важно, чтобы она была химически нейтральной и не вызывала потемнения алюминия. После завершения процесса вальцовки остатки смазки должны легко удаляться обычными обезжиривателями, так как алюминий часто подвергается последующей сварке или покраске, где чистота поверхности критична. Для декоративных деталей иногда используют «сухую» смазку в виде специальных пленок или восковых составов, которые не оставляют жирных следов и защищают металл от контакта с кислородом воздуха в зоне деформации, предотвращая активное окисление.

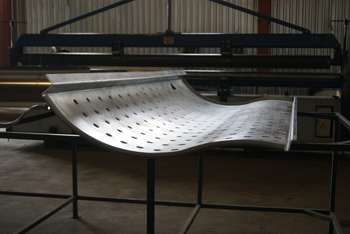

Перфорированный алюминий широко используется в архитектуре и дизайне, и его вальцовка требует особого расчета. Основная сложность в том, что наличие отверстий резко снижает эффективное сечение металла и его жесткость. При вальцовке перфорация ведет себя неоднородно: отверстия, находящиеся в зоне максимального растяжения, могут деформироваться, превращаясь из круглых в овальные. Чтобы избежать этого, надо согласовывать направление вальцовки с геометрией просечки (рядами отверстий). Важно использовать станки с плавной регулировкой давления, так как резкий прижим может привести к перелому листа по линии отверстий. Также стоит учитывать, что «пружинение» у перфорированного листа значительно ниже, чем у сплошного, так как в нем меньше внутренних связей. Для защиты кромок отверстий от задиров вальцы должны иметь идеальную поверхность. Рекомендуется использовать защитную подложку из плотной бумаги, которая поможет распределить давление валка более равномерно по всей площади, предотвращая локальные вмятины в зонах между отверстиями.

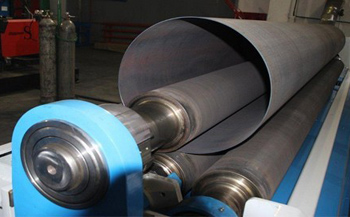

Точность вальцевания алюминиевых листов зависит от стабильности толщины материала и от класса оборудования. Согласно промышленным стандартам отклонение по диаметру готовой обечайки обычно составляет ±1–2 мм на метр диаметра. Но для алюминия достижение высокой точности осложняется его высокой пластичностью: лист может легко деформироваться под собственным весом, если он имеет большую площадь и малую толщину. Для контроля точности используют лазерные измерительные системы или классические шаблоны-дуги. Особое внимание уделяют отсутствию «овальности» и «корсетности» (когда диаметр в середине обечайки меньше, чем по краям). Если требуется последующая роботизированная сварка, допуски на стык кромки должны быть еще строже - до 0,5 мм. Для достижения таких результатов применяют калибровку: уже сваренное изделие повторно прогоняют через вальцы для устранения сварочных деформаций. Необходимо учитывать температурный режим в цехе: алюминий имеет высокий коэффициент теплового расширения, и замеры на горячей деформированной детали могут отличаться от замеров после её остывания.
