Для сохранения целостности защитного покрытия крайне важно уменьшить трение заготовки о рабочие поверхности инструмента. На профессиональном производстве используются матрицы с полированными кромками или специальные полиуретановые вставки, которые предотвращают прямой контакт металла с закаленной сталью. Эффективно и применение защитных самоклеящихся пленок, которые принимают на себя механическое воздействие пуансона. При этом важно следить за чистотой оборудования: даже мельчайшая металлическая стружка, попавшая под пресс, способна процарапать слой цинка до основания, что приведет к появлению очагов коррозии. Правильный подбор радиуса инструмента позволяет слою цинка растягиваться равномерно вместе со стальной основой. Тщательный контроль за состоянием рабочих поверхностей гарантирует, что деталь сохранит свои антикоррозийные свойства и эстетичный вид без необходимости проведения дополнительных восстановительных работ.

Появление микротрещин на внешней стороне сгиба связано с пределом эластичности цинкового покрытия. Хотя цинк обладает хорошей адгезией к стали, при экстремальном растяжении, возникающем при очень малых радиусах гиба, он может начать растрескиваться или отслаиваться. Этот дефект называют «сеткой» или «кракле». Чтобы избежать разрушения защитного слоя, радиус инструмента нужно подбирать по толщине листа и классу цинкового покрытия согласно ГОСТ 14918-2020. Для листов большой толщины, достигающей 1 см, требования к радиусу становятся более жесткими. Соблюдение рекомендованных пропорций позволяет цинку деформироваться пластично, сохраняя сплошность барьера. В случае возникновения мелких повреждений на качественном прокате срабатывает эффект катодной защиты, когда цинк «затягивает» микротрещины, предотвращая развитие ржавчины. Но при крупных разрывах защитные функции покрытия существенно снижаются.

Направление волокон, сформировавшееся в процессе производства стального листа, определяет его пластичность в разных плоскостях. При гибке оцинковки вдоль волокон риск растрескивания металла и защитного слоя значительно выше, чем при поперечном расположении линии гиба. Это связано с тем, что внутренняя структура стали легче переносит растяжение перпендикулярно направлению прокатки. Специалисты всегда изучают маркировку листов или визуально определяют направление волокон перед раскроем заготовок. Особенно это актуально для массивных листов длиной до 2,5 метров, где внутренние напряжения распределены по большой площади. Грамотное расположение гиба относительно структуры металла позволяет выполнять сложные многоугловые операции и получать долговечные фасадные или кровельные элементы, которые сохраняют прочность и целостность покрытия на протяжении всего срока эксплуатации.

Горячая гибка применяется для листов большой толщины или для получения сложных профилей, но она сопряжена с риском разрушения оцинкованного слоя. Температура плавления цинка - около +420 градусов Цельсия, в то время как нагрев стали при горячей деформации может превышать эти значения. При перегреве цинк начинает испаряться или выгорать, что полностью лишает металл антикоррозийной защиты в зоне обработки. Кроме того, пары цинка токсичны, что требует особых мер безопасности в цехе. Вместе с тем горячий метод позволяет согнуть «непокорные» детали без разрыва стальной основы. После такой процедуры зону гиба необходимо подвергать обязательной дополнительной обработке составами для холодного цинкования или покраске. В современной металлообработке предпочтение отдается холодной гибке на мощном гидравлическом оборудовании, которое справляется с толщиной до 1 см без термического воздействия, сохраняя заводской защитный слой в исходном состоянии.

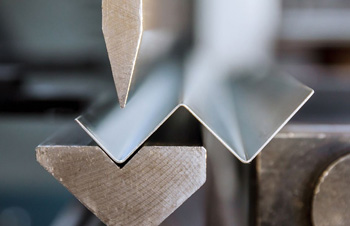

При воздушной (свободной) гибке лист касается только верхних кромок матрицы и острия пуансона, что минимизирует площадь контакта и риск повреждения цинкового слоя. Угол гиба в этом случае определяется глубиной погружения инструмента. Метод калибровки подразумевает полное вдавливание листа в V-образный паз матрицы. В этом случае давление на поверхность заготовки значительно выше, а трение металла о стенки инструмента возрастает. Калибровка обеспечивает безупречную точность угла и минимальное распружинивание, что важно для серийного производства сложных деталей. При этом для сохранения оцинковки метод калибровки требует обязательного использования смазок или защитных прокладок. Выбор между этими способами зависит от требований к точности и от толщины проката: для тонких листов часто достаточно свободной гибки, тогда как для ответственных конструкций из толстого металла калибровка позволяет достичь идеальных геометрических пропорций.

Период эксплуатации оцинкованного изделия в зоне гиба зависит от того, насколько профессионально была выполнена деформация. Если технология соблюдена и на покрытии отсутствуют видимые трещины, срок службы гнутого участка не отличается от срока службы плоской части листа. Сталь остается под надежной защитой цинкового барьера, который предотвращает контакт с кислородом и влагой. При этом стоит учитывать, что в месте сгиба возникают внутренние напряжения, а микроструктура металла становится более плотной. При выполнении гибки на автоматизированных станках исключается вероятность появления «усталости» металла, характерной для ручного труда. Гнутые оцинкованные профили успешно используют в самых суровых условиях: на кровлях, в системах водостоков и ограждениях. Отсутствие сварочных швов в конструкции значительно повышает её общую коррозионную стойкость, так как именно в местах сварки чаще всего начинается разрушение защитного слоя.

Рабочий инструмент для гибки оцинкованной стали должен обладать идеально гладкой поверхностью - без задиров, сколов и следов ржавчины. Любой дефект на пуансоне или матрице под давлением в несколько тонн моментально отпечатывается на мягком цинковом слое, разрушая его. Для ответственных работ применяют закаленную оснастку с зеркальной полировкой. Важно, чтобы радиус скругления кромок матрицы был оптимизирован под толщину обрабатываемого листа. Слишком острые края инструмента могут «подрезать» покрытие даже при соблюдении угла гиба. На многих предприятиях для работы с оцинковкой выделяют отдельный комплект оснастки, который не используется для черного горячекатаного проката, чтобы исключить попадание твердой окалины на поверхность цинка. Регулярная проверка и шлифовка инструмента позволяют поддерживать высокое качество продукции и гарантируют отсутствие брака даже при выполнении больших серийных заказов.

Расчет длины заготовки для сложных профилей, таких как гофролисты или П-образные скобы, требует учета смещения нейтрального слоя металла. При гибке наружная сторона удлиняется, а внутренняя сжимается, поэтому общая длина развертки не равна простой сумме длин всех полок изделия. Для оцинкованной стали в расчет вводятся поправочные коэффициенты, зависящие от радиуса гиба и толщины листа. На современных производствах эти вычисления проводят автоматически, при помощи программного обеспечения станков ЧПУ. Точный расчет позволяет получить деталь, идеально соответствующую чертежу, без лишних припусков. Это крайне важно при производстве наличников, карнизов и других доборных элементов кровли, где важна стыковка деталей в единую линию без зазоров. Использование автоматики позволяет учитывать даже минимальное распружинивание металла, что гарантирует соблюдение всех геометрических пропорций и упрощает последующий монтаж конструкций на объекте.

Вальцовка оцинкованного листа толщиной до 1 см - стандартная операция для получения цилиндрических и дугообразных заготовок. Процесс выполняется на трехвалковых или четырехвалковых станках. Лист постепенно приобретает нужный радиус без образования острых углов. Обработка вальцовкой считается более мягким способом деформации по сравнению с гибкой на прессе, так как давление распределяется более равномерно по всей поверхности листа. Это позволяет эффективно обрабатывать листы большой протяженности, превращая их в заготовки для труб или корпусов емкостей. При вальцовке оцинковки важно следить за параллельностью валов и отсутствием проскальзывания, которое может повредить защитный слой. Использование автоматических гидравлических вальцов позволяет работать с массивным прокатом без приложения физических усилий со стороны персонала, обеспечивая высокую точность скругления и сохранение антикоррозийных свойств материала по всей площади изделия.

К категории неустранимого брака относятся глубокие трещины в стальной основе, полный разрыв цинкового покрытия до металла и значительные геометрические отклонения, такие как «винт» или саблевидность заготовки. Глубокие царапины, возникшие из-за загрязнения инструмента, также могут быть признаны браком, если они нарушают защитные функции слоя. Если в процессе гибки на внутренней стороне угла образовались выраженные складки, это свидетельствует о неправильно подобранном усилии или радиусе, и такая деталь подлежит замене. В отличие от черного металла оцинкованный лист сложнее поддается правке, так как механическое воздействие при исправлении дефекта может окончательно разрушить слой цинка. Предотвращение брака на этапе подготовки - изучение свойств заготовки и выполнение пробного гиба - более выгодный подход. Профессиональная гибка по чертежам практически полностью исключает подобные риски, обеспечивая высокое качество финишного продукта.

Гибка оцинкованного металла обладает неоспоримыми преимуществами перед сварочными технологиями как с точки зрения экономики, так и по качеству изделия. При сварке оцинковки в зоне шва цинк неизбежно выгорает. Появляется незащищенная область, подверженная быстрой коррозии. Кроме того, процесс сопровождается выделением вредных паров и требует сложной зачистки швов. Гибка позволяет сохранить целостность покрытия по всей поверхности детали, обеспечивая её долговечность в агрессивных средах. Гнутые изделия выглядят более эстетично, не имеют наплывов металла и температурных короблений, характерных для термической обработки. Использование гибки вместо сварки позволяет значительно ускорить производство и снизить себестоимость продукции, так как исключаются затраты на сварочные электроды, газ и дополнительный контроль качества соединений. Цельная деталь всегда прочнее сварной, что повышает надежность всей строительной или промышленной конструкции.
