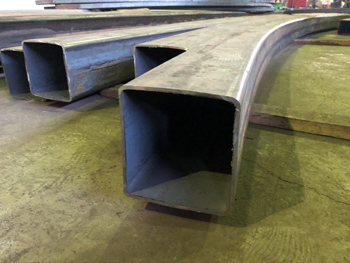

Вальцовке поддается практически любой вид металлического проката с постоянным сечением по всей длине. Помимо стандартных круглых и профильных труб технология позволяет работать с фасонными изделиями: равнополочными и неравнополочными уголками, швеллерами, двутавровыми балками, таврами и зетовыми профилями. Метод эффективен для обработки цельнометаллических прутков квадратного и круглого сечения, стальных полос и специализированных алюминиевых экструдированных профилей сложной конфигурации.

Возможность деформации конкретного изделия зависит от момента сопротивления его сечения и пластичности сплава. В промышленном производстве чаще всего используют сталь марок Ст3 и 09Г2С, которые сохраняют прочность при радиусном изгибе.

Вальцовка позволяет создавать как простые дуги, так и замкнутые кольца или спирали, что делает её незаменимой при изготовлении каркасов куполов, арочных ферм и декоративных архитектурных элементов.

Холодная вальцовка - основной метод обработки профилей толщиной до 10–15 мм, так как она обеспечивает высокую точность геометрических параметров и чистоту поверхности. При использовании этого способа металл не подвергается температурному воздействию, что исключает появление окалины и изменение химического состава поверхностного слоя. Деталь сохраняет свои исходные механические свойства, а в зоне изгиба даже происходит некоторое упрочнение за счет наклепа.

Холодный метод более экономичен, так как не требует затрат энергии на предварительный нагрев заготовок и последующую очистку от продуктов окисления. Точность соблюдения радиуса при холодной деформации значительно выше, поскольку отсутствует температурная усадка металла при остывании.

Этот метод идеален для производства серийных изделий с жесткими допусками, таких как элементы мебельных каркасов, тепличные дуги или детали рекламных конструкций.

Минимальный радиус вальцовки профиля определяется геометрией его сечения и пределом текучести материала. Существует общее инженерное правило: для сохранения целостности профиля радиус изгиба не должен быть меньше пяти-десятикратной высоты его сечения. Например, для профильной трубы высотой 40 мм безопасный радиус начнется от 200–400 мм. При более крутом изгибе резко возрастает вероятность появления необратимых дефектов: разрывов на внешней стороне дуги или образования гофр на внутренней.

Точный расчет учитывает толщину стенки металла: чем она меньше относительно общей высоты профиля, тем выше риск потери устойчивости сечения. Также принимается во внимание состояние материала (отожженный или нагартованный). Превышение расчетных лимитов ведет к перенапряжению структуры металла, что снижает несущую способность всей конструкции.

Специалисты всегда закладывают запас прочности, ориентируясь на справочные таблицы ГОСТ и технические характеристики оборудования.

Смятие или заваливание полок - распространенный дефект при работе с уголком, швеллером или двутавром. Для сохранения правильной геометрии используют специализированную оснастку - ролики с пазами, которые в точности повторяют контуры профиля. Они поддерживают полки с боков, не давая им разгибаться или сминаться внутрь под действием прижимного усилия.

Для тонкостенных профилей часто применяют внутренние вставки или заполняют полость профиля материалами, препятствующими деформации стенок (например, песком или легкоплавкими составами). Важную роль играет постепенность процесса: достижение заданного радиуса за несколько проходов с малым шагом прижима позволяет металлу плавно перераспределяться.

Правильная настройка боковых упоров станка предотвращает скручивание профиля вдоль его оси, что особенно важно для асимметричных изделий, таких как уголок. Комплексный подход к подбору оснастки гарантирует отсутствие вмятин и сохранение проектной жесткости изделия.

Нержавеющая сталь обладает повышенной твердостью и выраженной склонностью к упрочнению при холодной деформации, что усложняет процесс её вальцевания. Для работы с нержавеющим профилем требуется оборудование с большим запасом крутящего момента и с высокой жесткостью станины.

Основная задача - защита поверхности изделия от загрязнения частицами углеродистой стали, которые могут вызвать точечную коррозию. Для этого используют ролики из полимерных материалов или закаленной нержавеющей стали, а также применяют защитные пленки. Эффект пружинения у нержавейки значительно сильнее, чем у черного проката, поэтому при настройке радиуса приходится закладывать существенный избыточный изгиб.

Скорость процесса должна быть невысокой, чтобы избежать перегрева зоны контакта, который может привести к изменению цвета металла. После завершения вальцовки профили марок AISI 304 или AISI 316 часто подвергают дополнительной полировке для восстановления идеального внешнего вида.

Вальцовка анодированного алюминия сопряжена с риском растрескивания твердого оксидного слоя, который не обладает такой же пластичностью, как основной металл. При изгибе на малые радиусы на поверхности анодированного слоя появляется сеть микротрещин, что портит декоративный вид и снижает защитные свойства.

Для минимизации этого эффекта следует выбирать максимальные радиусы изгиба и использовать только мягкие отожженные сплавы (состояние М). Рабочие ролики станка должны быть идеально гладкими, предпочтительно с полиуретановым покрытием, чтобы исключить точечное давление и продавливание покрытия. Важно следить за чистотой инструмента: любая соринка под давлением оставит на мягком алюминии неисправимый след.

В идеале рекомендуется сначала производить вальцовку «сырого» профиля, а затем подвергать готовое изделие процедуре анодирования. Если же необходимо работать с готовым покрытием, мастера используют специальные смазки, снижающие трение и распределяющие нагрузку по всей площади контакта.

Спиральная вальцовка профиля необходима для изготовления каркасов винтовых лестниц, змеевиков и элементов пространственных конструкций. Процесс требует использования профилегибочных станков с возможностью пространственного позиционирования заготовки.

Помимо основного изгибающего усилия на профиль воздействует дополнительный упор, который задает угол подъема спирали (шаг винта). Точность такой обработки зависит от синхронизации подачи и бокового смещения. Сложнее всего при винтовой вальцовке избежать скручивания самого профиля вокруг его центральной оси, что достигается применением сложной системы направляющих роликов.

Инженерный расчет включает определение длины заготовки с учетом растяжения металла и точного количества витков. Спиральная вальцовка позволяет создавать эффектные и прочные конструкции без лишних сварных стыков, что повышает их надежность и улучшает эстетическое восприятие объекта.

Точность вальцовки профильного проката зависит от класса оборудования и стабильности характеристик исходного металла. При использовании профессиональных гидравлических станков с цифровой индикацией допуск на радиус дуги обычно составляет от 1 до 5 миллиметров на погонный метр длины.

Важным показателем точности становится отсутствие деформации сечения и сохранение плоскостности изделия (отсутствие «винта»). На точность результата влияют равномерность толщины стенки профиля и отсутствие внутренних напряжений после проката на металлургическом комбинате. Контроль геометрии проводится с помощью жестких шаблонов, радиусомеров или методом измерения высоты сегмента дуги.

Для ответственных строительных конструкций, таких как мостовые переходы или купола стадионов, требования к точности прописаны в чертежах КМД и могут быть еще строже. Высокая точность вальцовки минимизирует зазоры при последующей сварке элементов каркаса, что значительно упрощает монтажные работы.

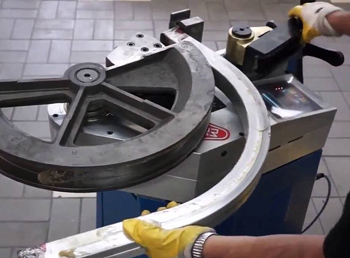

Ручные профилегибочные станки приводятся в действие мускульной силой оператора и предназначены для работы с легкими профилями и трубами небольшого сечения (обычно до 40–50 мм). Их преимущество - мобильность и низкая стоимость, что удобно для небольших мастерских или работы непосредственно на объекте.

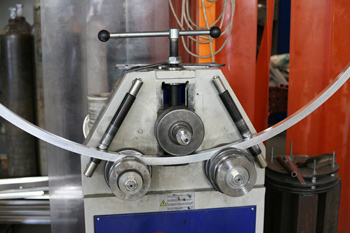

Гидравлические станки оснащены мощным приводом, который обеспечивает перемещение прижимного валка и вращение ведущих роликов. Это позволяет обрабатывать массивные швеллеры, балки и толстостенные трубы, развивая усилие в десятки тонн.

Гидравлика гарантирует плавность хода и стабильность давления, что положительно сказывается на качестве поверхности профиля. Кроме того, гидравлические машины обладают более высокой производительностью и позволяют выполнять гибку за меньшее количество проходов. Для промышленного производства, где важна скорость и работа с тяжелым прокатом, использование гидравлического оборудования является единственным эффективным решением.

Измерение радиуса готового профиля требует использования специальных инструментов или математических расчетов. Простейший метод - применение физических шаблонов, изготовленных в натуральную величину. Однако для больших радиусов шаблоны становятся неудобными.

В таких случаях используют метод замера хорды и стрелы прогиба. Мастер измеряет расстояние между двумя точками на дуге (хорду) и перпендикуляр от центра этой линии до поверхности профиля (высоту сегмента). По формуле R = (L²/8h) + (h/2) вычисляется точный радиус.

Также применяют цифровые радиусомеры, которые автоматически проводят расчет на основе трех точек контакта прибора с поверхностью. Важно проводить замеры в нескольких местах по всей длине дуги, чтобы убедиться в равномерности изгиба.

Для прецизионных деталей используют лазерное сканирование, которое позволяет получить полную 3D-модель изделия и сравнить её с проектными данными, выявляя даже малейшие отклонения в геометрии.

Наличие продольного сварного шва на профильной трубе вносит определенные коррективы в технологию вальцевания. Шов - зона термического влияния с измененными механическими свойствами, поэтому он менее пластичен, чем основной металл.

При вальцовке рекомендуется располагать шов на боковой стороне профиля (на нейтральной линии), где деформации минимальны. Если расположить шов на внешней стороне дуги, он подвергнется сильному растяжению, что может привести к его разрыву. Расположение шва на внутренней стороне грозит появлением складок и неровностей. Перед началом работ важно убедиться в качестве сварки и отсутствии непроваров.

Качественная труба, изготовленная по ГОСТ 8639-82 или ГОСТ 8645-68, выдерживает стандартные радиусы изгиба без повреждения шва. При работе с трубами сомнительного качества риск брака значительно возрастает, поэтому для ответственных конструкций выбирают прокат проверенных производителей с подтвержденными сертификатами качества.
