Вальцовка швеллера

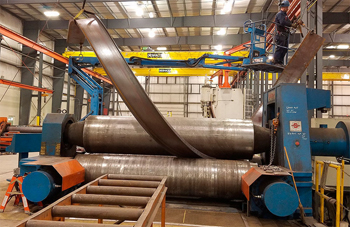

Основная сложность обусловлена П-образной формой профиля и его асимметричностью относительно вертикальной оси. В отличие от круглой трубы или полнотелого прутка швеллер обладает разным сопротивлением деформации в зависимости от направления воздействия. При попытке согнуть его без специальной оснастки профиль неизбежно стремится скрутиться вокруг своей продольной оси, образуя эффект «пропеллера». Кроме того, полки швеллера создают дополнительные ребра жесткости, которые при изгибе подвергаются сильному растяжению или сжатию. Это требует использования мощного гидравлического оборудования и наборных роликов, которые в точности повторяют геометрию заготовки и надежно фиксируют её положение. Без жесткого контроля за положением полок добиться идеальной плоскостности изделия невозможно. Это делает профессиональную станочную вальцовку единственным способом получения точных арок и колец из швеллера.

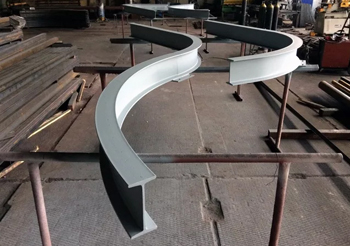

Это две разные технологические схемы, определяющие положение швеллера в роликах станка. Вальцовка плашмя подразумевает изгиб профиля по его самой широкой части - стенке. В этом случае полки располагаются параллельно оси вращения валков. Такой метод считается технически более простым, так как требует меньших усилий оборудования и снижает риск скручивания детали. Вальцовка на ребро (по вертикальной оси) выполняется путем изгиба полок. Этот процесс значительно сложнее, так как П-образное сечение проявляет максимальное сопротивление именно в этой плоскости. При гибке на ребро внешняя полка испытывает колоссальное растяжение, а внутренняя - сжатие, что может привести к потере устойчивости стенки. Выбор направления зависит от проектных задач: вальцовка на ребро чаще применяется для создания несущих арок зданий, а метод плашмя чаще востребован при изготовлении обрамлений для круглых емкостей и декоративных элементов.

При изготовлении колец или дуг полками внутрь металл самих полок (перьев) оказывается в зоне интенсивного сжатия. Поскольку объем материала не может исчезнуть бесследно, на свободных краях полок часто возникает дефект в виде волнообразных складок или «гофр». Это существенно портит внешний вид изделия и мешает его последующему монтажу. Для нейтрализации эффекта на профилегибочных станках используют специальные ролики с проточками, которые плотно зажимают полки по всей высоте, не давая им деформироваться в стороны. Процесс должен осуществляться плавно, за большое количество проходов, чтобы внутренние напряжения распределялись равномерно. Такая конфигурация часто используется при монтаже внутренних ребер жесткости в шахтных стволах или при сборке каркасов цилиндрических бункеров. Тщательный контроль за усилием прижима позволяет сохранить расчетную высоту профиля и избежать смятия кромок в процессе деформации.

Вальцовка полками наружу - более щадящий режим для П-образного профиля. В этой схеме перья швеллера растягиваются, а не сжимаются, что практически исключает риск образования волнистости на краях. Металл плавно вытягивается по внешнему радиусу, сохраняя гладкость поверхности. Тем не менее здесь возникает другой риск: чрезмерного утонения металла на внешних кромках полок, что может снизить общую несущую способность конструкции. Чтобы избежать разрывов, мастера строго следят за соблюдением минимально допустимого радиуса для конкретного номера швеллера. Изделия, согнутые полками наружу, широко применяют в качестве внешних бандажей для резервуаров, цистерн и силосов. П-образная форма работает как дополнительное ребро жесткости, защищающее корпус емкости от деформации под давлением содержимого. Использование автоматических станков обеспечивает идеальную округлость такого кольца и легкость его последующей сварки.

Химический состав стали определяет предел текучести и пластичность швеллера. Низкоуглеродистые стали типа Ст3сп вальцуются относительно легко и позволяют достигать меньших радиусов в холодном состоянии. Если же используется низколегированная сталь 09Г2С, обладающая повышенной прочностью, нагрузка на станочное оборудование возрастает. Такие марки стали требуют больше количества проходов через валки и демонстрируют сильный эффект пружинения. Для особо прочных легированных или конструкционных сталей холодная деформация может стать невозможной из-за риска появления хрупких трещин. Тогда заготовку предварительно нагревают или подвергают отпуску. При настройке оборудования оператор учитывает свойства конкретного сплава, так как ошибка в расчете усилий может привести или к недотягу радиуса, или к необратимому разрушению структуры металла в зоне максимальных напряжений, что недопустимо для ответственных конструкций.

Холодногнутый швеллер, изготовленный на профилегибочных станах из листовой стали, обладает иными свойствами по сравнению с горячекатаным изделием. Его стенки имеют одинаковую толщину по всему сечению, а углы закруглены. Такой профиль обычно более пластичен, но менее устойчив к высоким нагрузкам. При его вальцовке важно учитывать, что металл уже подвергался деформации при формировании самого швеллера, поэтому в углах могут присутствовать остаточные напряжения. Горячекатаный швеллер имеет более массивные полки с уклоном внутренних граней, что делает его крайне жестким. Вальцовка горячекатаного проката требует мощной гидравлики, но дает более надежное в эксплуатации изделие. В целом холодногнутый профиль лучше переносит малые радиусы изгиба без риска растрескивания. А горячекатаный предпочтительнее для тяжелых несущих каркасов, где важна максимальная сопротивляемость деформации под нагрузкой.

Для борьбы с осевым скручиванием («винтом») на профилегибочных станках применяют боковые направляющие поводки или корректоры. Это специальные ролики, расположенные по бокам от основной зоны гибки, которые принудительно удерживают швеллер в строго вертикальном или горизонтальном положении. Поскольку П-образный профиль асимметричен, во время гибки возникают силы, стремящиеся развернуть заготовку. Корректоры нейтрализуют их, обеспечивая выход детали из станка в одной плоскости. Это имеет первостепенное значение при изготовлении арок, которые должны идеально ложиться на плоскую поверхность без зазоров. Правильная настройка поводков требует большого опыта от оператора, так как избыточное давление может оставить задиры на полках, а недостаточное - привести к браку геометрии. Современные станки с ЧПУ позволяют автоматизировать этот процесс, отслеживая положение профиля в реальном времени и внося коррективы в работу гидравлики.

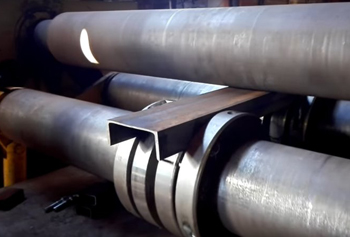

Использование универсальных плоских роликов для вальцовки швеллера недопустимо, так как они не могут обеспечить поддержку полок. Для качественной работы применяют наборные (составные) ролики. Они собираются из нескольких секций таким образом, чтобы между ними образовался зазор, в точности соответствующий ширине и высоте стенки швеллера. Полки при этом оказываются плотно зажатыми в специальных ручьях. Такая оснастка предотвращает расползание полок в стороны и защищает их от смятия под действием прижимного усилия. Для каждого номера швеллера (например, 10, 12 или 16) собирается свой комплект роликов. Если внутренние грани полок имеют уклон (как у швеллеров серии «У»), это также учитывается при подборе инструмента. Точное соответствие формы роликов геометрии профиля гарантирует отсутствие вмятин и задиров на поверхности металла, а также позволяет достичь высокой повторяемости размеров при производстве серийных партий арок и колец.

Минимальный радиус изгиба швеллера определяется высотой его стенки и толщиной металла. Для промышленного проката в холодном состоянии существует общее правило: безопасный радиус должен составлять не менее 20–30 высот профиля при гибке на ребро. Например, для швеллера № 10 (высота 100 мм) это означает радиус от 2 до 3 метров. При гибке плашмя этот показатель может быть ниже. Величина минимального радиуса также зависит от способа изготовления швеллера и его состояния. Если требуется получить более крутой изгиб, применяют горячую технологию с нагревом заготовки до +800–900 градусов. Тщательный расчет этого параметра на этапе подготовки производства позволяет избежать порчи дорогостоящего материала и гарантирует сохранение всех прочностных характеристик изделия, предусмотренных государственными стандартами.

Применение систем числового программного управления позволяет исключить человеческий фактор при выполнении самых сложных операций. Программа точно рассчитывает усилие прижима и скорость вращения валков, учитывая эффект пружинения конкретной марки стали. Это особенно важно при изготовлении изделий с переменным радиусом или сложных пространственных конструкций. Станки с ЧПУ обеспечивают безупречную точность повторения деталей в большой партии, что необходимо для сборных каркасов зданий, где все арки должны быть идентичными. Кроме того, автоматика контролирует работу боковых поводков, предотвращая скручивание профиля в автоматическом режиме. Использование программного обеспечения позволяет еще до начала работ смоделировать процесс деформации и выявить потенциальные проблемные зоны. Это существенно сокращает время на переналадку оборудования и минимизирует количество пробных пусков, что положительно сказывается на итоговой стоимости услуг для заказчика.

Пробная вальцовка одного-двух сигнальных образцов из каждой новой партии металла - обязательный этап профессиональной металлообработки. Несмотря на соответствие ГОСТу, физические свойства стали могут незначительно варьироваться от плавки к плавке. Пробный пуск позволяет точно определить фактический коэффициент пружинения: величину, на которую профиль «отыграет» после снятия нагрузки. На основе полученных данных оператор корректирует настройки станка или вносит изменения в программу ЧПУ. Это избавляет от риска испортить всю партию дорогостоящего швеллера и гарантирует, что итоговый радиус будет соответствовать чертежу с точностью до миллиметра. На образце также проверяются качество поверхности и отсутствие скручивания. Такой подход обеспечивает высокую надежность результата и позволяет выполнять заказы любой сложности. В том числе производство уникальных архитектурных элементов, где малейшая погрешность в геометрии приведет к невозможности монтажа всей системы.
