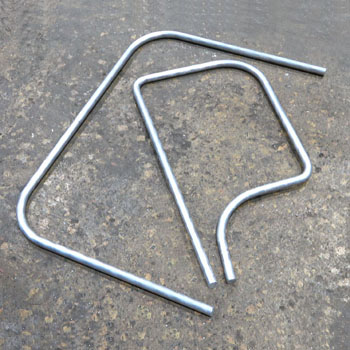

Основное различие заключается в характере сопротивления материала деформирующему усилию. Пруток полнотелое изделие, поэтому при его изгибе по радиусу не возникает риска сплющивания стенок или образования внутренних гофр, что характерно для трубного проката. При этом вальцовка цельного стержня требует значительно больших энергозатрат и мощности оборудования, так как необходимо деформировать весь объем металла, а не только тонкую стенку. Внутренние слои прутка подвергаются сильному сжатию, а внешние - интенсивному растяжению. Причем нейтральная линия проходит строго по центру сечения. Из-за отсутствия пустот пруток гораздо лучше сохраняет форму сечения (круг, квадрат или шестигранник) без использования внутренних дорнов или наполнителей. Это позволяет получать изделия с очень малыми радиусами кривизны, которые были бы недостижимы для полых труб аналогичного внешнего диаметра без разрушения заготовки.

Минимальный радиус изгиба прутка определяется пластичностью конкретной марки стали и диаметром сечения. Для наиболее распространенных конструкционных сталей в холодном состоянии этот показатель обычно составляет от 2 до 4 диаметров заготовки. Если диаметр прутка равен 20 мм, безопасный радиус вальцовки начнется от 40–80 мм. Попытка выполнить более крутой изгиб приведет к появлению микротрещин на внешней стороне, которая испытывает максимальное растяжение. Величина предельного радиуса также зависит от состояния поставки металла: отожженные прутки позволяют добиться меньших значений, чем нагартованные. При расчетах важно учитывать, что с увеличением твердости стали минимальный радиус должен пропорционально расти. В проектной документации инженеры ориентируются на требования ГОСТ 2590-2006 для горячекатаного круга, закладывая запас прочности, чтобы избежать хрупкого разрушения металла в зоне максимальной деформации.

Обработка прутков с многогранным сечением требует использования специальных роликов с соответствующей формой ручьев. При вальцовке квадрата или шестигранника важно жестко фиксировать положение заготовки, чтобы не допустить её осевого скручивания, известного как эффект «пропеллера». Квадратный пруток можно вальцевать в двух положениях: на плоскую грань или «на ребро» (ромбом). Второй вариант технически сложнее, так как требует роликов с V-образным профилем и прикладывания больших усилий для сохранения геометрии углов. Шестигранные прутки часто используются для изготовления декоративных элементов и деталей крепежа, их вальцовка требует высокой точности настройки оборудования, чтобы грани оставались параллельными на всем протяжении дуги. Использование универсальных плоских роликов для таких заготовок не рекомендуется, так как это приводит к смятию ребер и потере эстетичного вида изделия, что недопустимо для архитектурных и дизайнерских конструкций.

Химический состав металла напрямую определяет его поведение на вальцовочном станке. Низкоуглеродистые стали, такие как Ст3сп, обладают превосходной пластичностью и легко поддаются холодной деформации, обеспечивая стабильный результат. По мере роста содержания углерода увеличиваются прочность и твердость прутка, но одновременно снижается его способность к растяжению без разрыва волокон. Среднеуглеродистые и высокоуглеродистые стали (например, сталь 45 или сталь 65Г) вальцуются значительно труднее. Они требуют повышенного давления валков и склонны к значительному пружинению - возврату к исходной форме после снятия нагрузки. Для успешной работы с такими материалами часто применяется метод многопроходной вальцовки с постепенным уменьшением радиуса или предварительный термический отжиг. В ряде случаев для прутков из инструментальных сталей холодную вальцовку заменяется на горячую, чтобы исключить риск внезапного разрушения заготовки в процессе обработки.

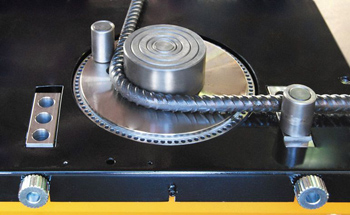

Вальцовка строительной арматуры классов А3 (А400) или А500 - стандартная процедура при изготовлении армопоясов, круглых каркасов и фундаментных колец. Но наличие поперечных выступов (рифов) на поверхности прутка создает определенные сложности: они могут повреждать поверхность роликов и вызывать вибрации оборудования. Для качественной работы используются ролики из закаленной стали, устойчивые к интенсивному износу. При вальцовке арматуры важно учитывать направление выступов, чтобы избежать их замятия, которое может снизить сцепление металла с бетоном в будущем. Эффект пружинения у арматурных прутков выражен сильнее, чем у гладкого круга той же марки стали, из-за специфической термомеханической обработки материала на заводе. Тем не менее, современное оборудование позволяет получать из арматуры кольца и спирали высокой точности, сохраняя все несущие характеристики металла, предусмотренные ГОСТ 5781-82 или ГОСТ 34028-2016.

Решение о нагреве заготовки принимается на основе двух факторов: диаметра прутка и мощности имеющегося оборудования. Холодная вальцовка обычно применяется для стальных стержней диаметром до 30–40 мм. Для работы с более массивными заготовками сопротивление металла становится слишком высоким, что может привести к поломке валов или станины станка. При использовании прутков из высоколегированных сталей нагрев становится обязательным даже при небольших диаметрах. Температура обычно составляет +700–900 градусов Цельсия, что переводит сталь в состояние высокой пластичности. Это позволяет выполнять изгибы малого радиуса без риска образования трещин. Горячая вальцовка требует использования средств защиты от окалины и учета температурной усадки металла при остывании. Этот метод незаменим в тяжелом машиностроении и при производстве крупных заготовок для фланцев, колец и валов, где точность формы должна сочетаться с монолитностью структуры.

Нержавеющие прутки (например, из марок AISI 304 или 12Х18Н10Т) отличаются высокой вязкостью и склонностью к интенсивному наклепу. Это означает, что в процессе деформации металл быстро становится тверже, требуя все больших усилий для каждого последующего прохода. Нержавейка обладает высоким модулем упругости, поэтому эффект пружинения здесь выражен очень ярко: пруток стремится значительно «разогнуться» после выхода из станка. При настройке оборудования мастера закладывают большой запас на перегиб. Не менее важным аспектом является сохранение чистоты поверхности. Контакт нержавеющего прутка со стальными роликами, на которых осталась пыль от углеродистой стали, приведет к появлению коррозийных пятен. Для работы используются либо ролики из нержавеющей стали, либо специальные полимерные вставки. Финишная поверхность прутка после вальцовки должна оставаться гладкой, без глубоких задиров, что особенно важно для изделий, применяемых в пищевой и химической отраслях.

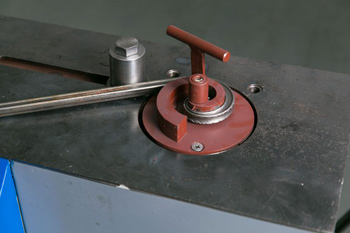

Для получения спиральных конструкций и замкнутых колец используют трехроликовые профилегибочные станки, оснащенные специальными боковыми упорами. В отличие от простой гибки дуги при создании спирали в заготовке происходит дополнительное смещение вдоль оси вращения. Его величина определяет шаг спирали. Кольца изготавливают путем вальцевания прутка до полного смыкания концов. При этом на концах заготовки всегда остаются прямые участки, которые невозможно завальцевать из-за расстояния между опорными роликами. Чтобы кольцо было идеально круглым, эти прямые концы либо предварительно подгибают на прессе, либо используют заготовку большей длины с последующей обрезкой лишних частей. Стык кольца затем сваривается, и место шва зачищается для восстановления единого профиля. Такие технологии применяют при производстве фланцев, декоративных колец для оград и элементов винтовых лестниц, где требуется безупречная точность диаметра и шага витка.

К наиболее распространенным поверхностным дефектам относятся вмятины от роликов, задиры, шелушение металла и микротрещины. Вмятины появляются при чрезмерном усилии прижима или использовании загрязненного инструмента. Задиры возникают из-за разности скоростей вращения роликов и движения заготовки, что приводит к трению скольжения. Шелушение поверхности часто свидетельствует о низком качестве исходного проката или о перенапряжении металла при слишком быстром достижении малого радиуса. Микротрещины на внешней стороне дуги - признак превышения предела пластичности материала. Для предотвращения этих проблем важно регулярно проверять состояние роликов, использовать соответствующую смазку и соблюдать технологическую скорость процесса. При производстве ответственных деталей прутки после вальцовки проходят визуальный и инструментальный контроль, а в ряде случаев - капиллярную дефектоскопию для обнаружения скрытых поверхностных разрывов.

Наклеп, или деформационное упрочнение, неизбежно сопровождает процесс холодной вальцовки прутков. При пластическом сдвиге слоев металла происходит искажение кристаллической решетки, что ведет к повышению твердости и предела прочности в зоне изгиба. С одной стороны, это делает изделие более жестким и устойчивым к нагрузкам, что полезно для многих строительных конструкций. С другой, наклеп резко снижает остаточную пластичность. Если вальцованный пруток потребуется дополнительно согнуть в другом месте или подвергнуть глубокой механической обработке, он может треснуть. При многократной вальцовке одной и той же зоны наклеп может стать настолько сильным, что дальнейшая деформация без нагрева станет невозможной. Для восстановления свойств металла и снятия внутренних напряжений применяют термический отпуск или отжиг. Понимание физики наклепа позволяет технологам правильно рассчитывать последовательность операций и избегать хрупкого разрушения металла при производстве сложных деталей.

Материал рабочих роликов должен обладать значительно более высокой твердостью и износостойкостью, чем обрабатываемый пруток. Обычно их выпускают из инструментальных сталей марок Х12МФ, 9ХС или 40Х с последующей объемной закалкой до твердости 55–60 единиц по шкале Роквелла. Это позволяет инструменту выдерживать колоссальные контактные нагрузки без деформации ручьев. При работе с мягкими цветными металлами (алюминий, медь) или с полированной нержавейкой выбирают ролики из высокопрочного капролона или полиуретана. Такие эластичные материалы предотвращают появление царапин и вмятин на поверхности заготовки, сохраняя её декоративный вид. Срок службы роликов напрямую зависит от чистоты обрабатываемых прутков: наличие окалины или ржавчины работает как абразив, быстро истирая поверхность инструмента. Своевременная шлифовка и замена изношенных роликов - залог точности радиуса и высокого качества финишной поверхности готовых изделий.

Расчет длины заготовки для вальцовки кольца или дуги должен включать в себя длину нейтральной линии и технологические припуски. Нейтральная линия для цельного прутка проходит через центр тяжести сечения, поэтому за основу берется средний радиус. Основная сложность в том, что на стандартных трехроликовых станках края прутка длиной от 150 до 500 мм остаются прямыми, так как они не попадают под прижимной вал при сохранении опоры на крайние ролики. Если требуется получить полную окружность, эти прямые участки считаются отходами и должны быть заложены в общую длину заготовки. Существуют два способа экономии: предварительная подгибка концов на прессе или использование четырехроликовых станков, где зона непроката минимальна. Точный расчет припусков позволяет избежать нехватки металла при смыкании кольца и гарантирует, что деталь будет иметь заданный радиус по всей протяженности без искажений в зоне стыка.
