Развальцовка труб

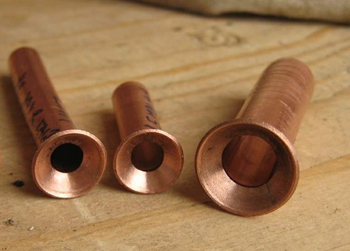

Несмотря на схожесть процессов, развальцовка и расширение (экспандирование) преследуют разные цели. Расширение выполняется для того, чтобы увеличить внутренний диаметр конца трубы до размера, позволяющего вставить в него другую трубу того же номинала для последующей пайки. Развальцовка же предназначена для формирования герметичного разъемного соединения с использованием накидной гайки и штуцера. В ходе развальцовки край трубы деформируется под углом, обычно 45 или 37 градусов, создавая конусообразное «зеркало». Этот конус при затягивании гайки плотно прижимается к ответной части фитинга, обеспечивая контакт металл-к-металлу. Такое соединение может выдерживать высокие пульсации давления и перепады температур. Оно незаменимо в тормозных магистралях автомобилей и в контурах цистерн с хладагентом, где использование пайки или сварки по техническим причинам нежелательно или невозможно.

Двойная развальцовка, известная также как тип Е, или «двойной конус», - стандарт для автомобильных тормозных систем и гидравлики высокого давления. Ее главная особенность в том, что край трубы складывается вдвое, формируя усиленную кромку с двойной толщиной стенки. Это существенно повышает механическую прочность соединения и его устойчивость к вибрационным нагрузкам, которые неизбежны при эксплуатации транспорта. Двойной слой металла предотвращает появление трещин на бортике, которые могут возникнуть при экстремальных нагрузках в одинарных раструбах. Вместе с тем такая форма обеспечивает большую площадь контакта со штуцером, гарантируя надежную герметичность системы даже при давлении в сотни атмосфер. Для выполнения операции требуется специальный набор адаптеров, которые сначала осаживают край трубы в форме грибка, а затем вторым проходом формируют окончательный конус.

Развальцовка F-типа, которую часто называют «европейским грибком», получила широкое распространение в тормозных системах европейских автомобилей. В отличие от стандартного конуса, имеющего воронкообразное углубление, F-тип - выпуклое расширение с плоской или слегка скругленной задней частью. При затягивании гайки такой «грибок» центрируется в посадочном месте цилиндра или суппорта, обеспечивая надежное уплотнение. Этот метод деформации считается более щадящим для структуры металла, так как заготовка подвергается меньшему растяжению по сравнению с формированием глубокой воронки. Вместе с тем соединение типа F легче поддается демонтажу и повторной сборке без потери герметичности. Важно помнить, что фитинги под «грибок» и под конус не являются взаимозаменяемыми, и попытка их совмещения приведет к неизбежной утечке рабочей жидкости из-за несовпадения плоскостей прилегания.

Угол в 45 градусов - международный стандарт для большинства метрических и дюймовых соединений в холодильной технике и общепромышленных трубопроводах. Использование строго заданного угла обеспечивает идеальное совпадение поверхностей трубы и латунного штуцера. Если угол деформации будет отличаться даже на несколько градусов, пятно контакта сместится, что приведет к неравномерному распределению прижимного усилия. В результате возникнут зоны напряжения, где мягкий металл трубы может быть перерезан краем фитинга или могут образоваться микроскопические зазоры для утечки газа. В авиационной промышленности и некоторых видах гидравлики применяется стандарт 37 градусов, который требует иного инструмента. Точное соблюдение геометрии конуса позволяет достичь герметичности без чрезмерного затягивания гайки, сохраняя пластичность медного или стального бортика для возможного повторного использования соединения.

Качество подготовки торца трубы во многом определяет долговечность и надежность раструба. Первый шаг - строго перпендикулярный отрез с помощью роликового трубореза, который не оставляет опилок и не деформирует сечение. После этого необходимо выполнить риммерование: удаление внутренней фаски. Это действие предотвращает загибание заусенцев внутрь отверстия и исключает появление концентраторов напряжений, которые при развальцовке превращаются в радиальные трещины. Поверхность среза должна быть идеально гладкой, без следов ножовки или абразивного круга. Тщательная очистка от стружки гарантирует, что мелкие частицы не попадут под конус инструмента и не оставят глубоких борозд на «зеркале» раструба. При работе с трубами для кондиционеров чистота торца имеет первостепенное значение, так как даже мельчайшая неровность на мягкой меди станет путем для выхода хладагента под высоким давлением.

Государственные стандарты, такие как ГОСТ 15763-91 или отраслевые нормы для тормозных трубок, четко регламентируют параметры готового раструба. Основное требование касается отсутствия на поверхности конуса любых визуально различимых дефектов: трещин, закатов, глубоких рисок или забоин. Толщина стенки в месте максимальной деформации не должна уменьшаться более чем на установленный процент от номинала, чтобы сохранить прочность узла. Кромка раструба должна быть ровной и симметричной относительно оси трубы, перекос конуса считается браком. Кроме того, стандарты определяют допустимые диаметры расширения для каждого типоразмера трубы, чтобы накидная гайка имела достаточную площадь опоры, но при этом не цеплялась за резьбу штуцера. Соблюдение этих норм гарантирует безопасность эксплуатации систем, работающих под давлением, и позволяет унифицировать запасные части от разных производителей.

Трубы из нержавеющей стали обладают высокой твердостью и склонностью к быстрому наклепу, что делает их обработку стандартными дешевыми вальцовками практически невозможной. При попытке расширить нержавейку обычным винтовым конусом металл оказывает колоссальное сопротивление, которое часто приводит к поломке инструмента или раздавливанию самой трубы в матрице. Вместе с тем нержавеющая сталь требует очень точного и плавного приложения усилия, чтобы избежать появления микротрещин. Для таких задач используют профессиональные эксцентриковые вальцовки или специализированные станки, оснащенные роликами из закаленной инструментальной стали. Эксцентриковый механизм не просто давит на металл, а постепенно раскатывает его по стенкам матрицы, снижая риск повреждения структуры. Высокая жесткость материала также требует обязательного использования качественной смазки в процессе деформации для предотвращения задиров на поверхности конуса.

Герметичность развальцованного соединения базируется на пластичности материала трубы, который под действием накидной гайки принимает форму штуцера. Медь или мягкая сталь при затягивании заполняют микроскопические неровности на ответной части фитинга, создавая непрерывный барьер для жидкости или газа. Для достижения такого эффекта важно соблюдать рекомендованный момент затяжки. Недостаточное усилие не обеспечит нужной деформации для уплотнения, в то время как чрезмерное может раздавить бортик или сорвать резьбу. Использование герметиков, фум-ленты или льняной подмотки в таких соединениях категорически запрещено, так как они препятствуют прямому контакту металлов и могут попасть внутрь системы. Чистота сопрягаемых поверхностей - залог успеха: любые пылинки или следы коррозии на штуцере помешают созданию надежного узла. Поэтому перед сборкой детали следует тщательно протереть безворсовой тканью.

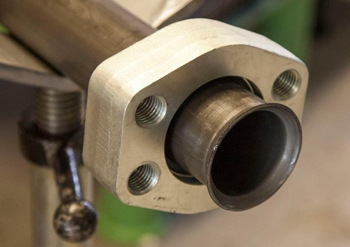

При монтаже теплообменников развальцовка применяется для закрепления концов трубок в отверстиях трубных решеток. Этот процесс часто называют вальцеванием, но суть его заключается именно в радиальном расширении трубы до плотного прилегания к стенкам отверстия. Здесь важно соблюдать баланс: недостаточное расширение приведет к протечке теплоносителя, а чрезмерное — к деформации самой решетки и появлению опасных напряжений в металле. Для контроля качества в энергетике используют расчетную величину степени развальцовки, которая измеряется по изменению внутреннего диаметра трубы. Процесс выполняется на специальных станках с автоматическим контролем крутящего момента, что гарантирует одинаковую плотность всех соединений в трубном пучке. Иногда внутри отверстий решетки выполняются кольцевые канавки, в которые металл трубы «затекает» при развальцовке, обеспечивая не только герметичность, но и высокую механическую прочность на вырыв.

Наличие металлической стружки или пыли внутри трубки после обрезки и риммерования - серьезная угроза для всей системы. В климатическом оборудовании частицы меди могут повредить прецизионные клапаны или попасть в цилиндры компрессора, вызвав его заклинивание. В тормозных системах посторонние вкрапления могут привести к повреждению резиновых манжет и отказу тормозов. При развальцовке стружка, попавшая под конус, оставляет глубокие царапины на поверхности раструба, делая его негерметичным. Чтобы полностью исключить эти риски, профессиональные монтажники всегда держат трубку отверстием вниз в процессе резки и зачистки фаски, позволяя опилкам падать на пол. После завершения механической обработки заготовку продувают сухим азотом или сжатым воздухом. Тщательное соблюдение гигиены производства позволяет избежать дорогостоящих поломок и гарантирует бесперебойную работу сложного инженерного оборудования в течение всего срока эксплуатации.

Толщина стенки трубы определяет её сопротивляемость деформации и риск разрушения при растяжении. Тонкостенные трубы (с толщиной менее 0,8 мм) требуют использования инструмента с малым углом подачи конуса и очень плавной регулировкой усилия, так как их легко «перетянуть», превратив раструб в тонкую фольгу, которая порвется при первом же затягивании гайки. Для таких материалов часто рекомендуется применение двойной развальцовки для усиления края. Толстостенные трубы, напротив, требуют значительных усилий для расширения, что повышает требования к прочности матрицы и зажима. Если стенка трубы слишком толстая относительно диаметра, металл может начать трескаться на внешней кромке из-за превышения предела пластичности. В таких случаях может потребоваться предварительный отжиг заготовки для снижения твердости. Правильный подбор параметров деформации под конкретную толщину металла позволяет получить надежный узел, способный выдерживать проектное давление системы.
