Установки индукционного нагрева

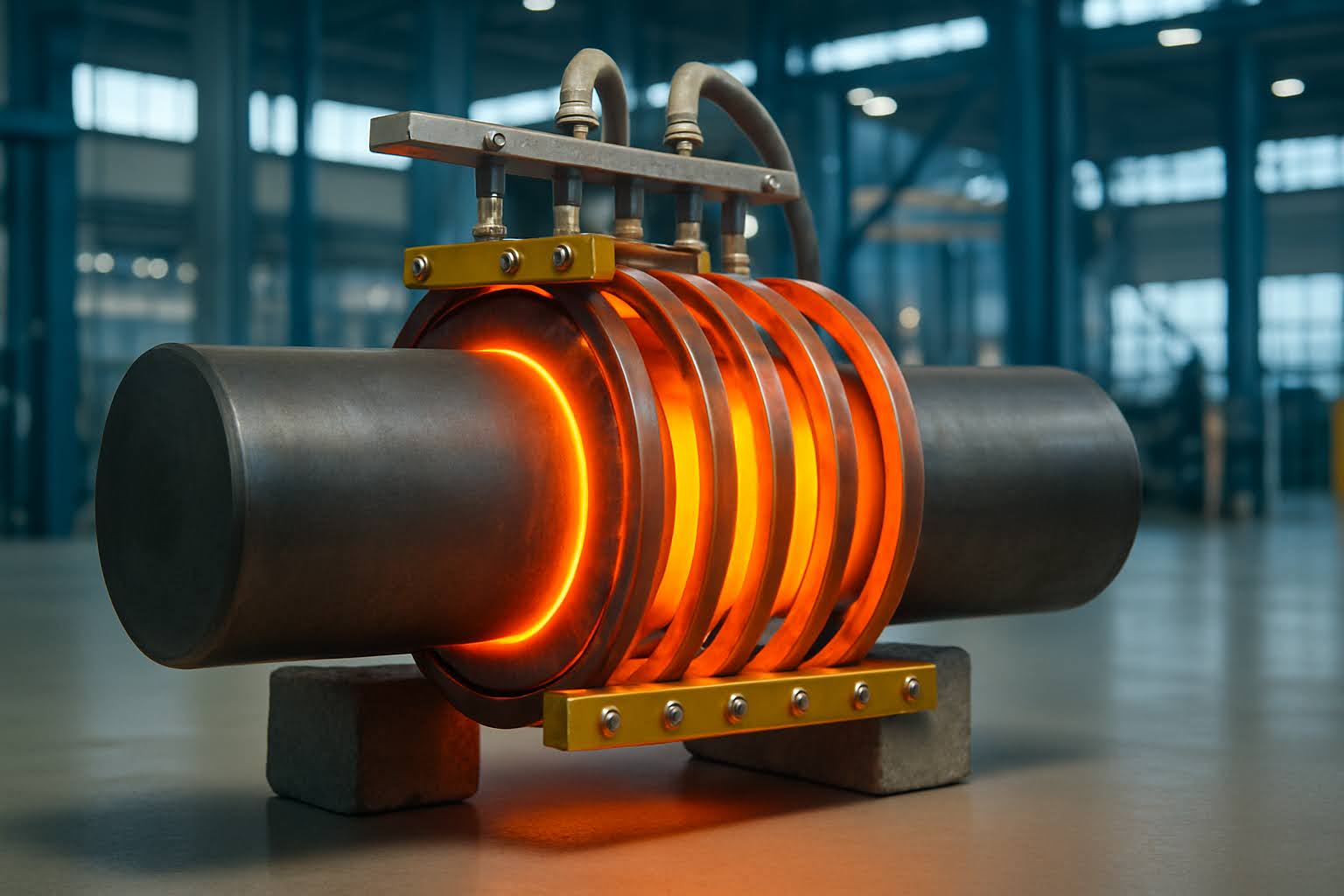

Трубку для изготовления индуктора выбирают с круглым или квадратным сечением, при этом внутренний канал служит для постоянной циркуляции охлаждающей воды. Квадратный профиль обеспечивает более плотное прилегание витков друг к другу, что создает максимально сконцентрированное магнитное поле в зоне нагрева. Медь обладает высокой электропроводностью, поэтому эффективно передает энергию переменного тока без лишних потерь в самом проводнике.

Стенки трубки делают достаточно толстыми для сохранения жесткости формы при интенсивной эксплуатации в автоматических линиях. Поверхность металла часто покрывают слоем технического серебра, и такая мера снижает активное сопротивление на очень высоких частотах.

Геометрию витков рассчитывают исходя из габаритов заготовки, при этом зазор между деталью и индуктором должен составлять несколько миллиметров. Если расстояние будет слишком большим, коэффициент полезного действия установки резко упадет, потому что плотность магнитного потока ослабнет. Чтобы избежать появления заломов и сужений внутреннего прохода для жидкости, трубку изгибают на специальных оправках.

Согласующий трансформатор выполняет роль связующего звена между мощным генератором и индуктором для передачи максимальной энергии в нагрузку. Он изменяет параметры напряжения и тока до значений, которые необходимы для эффективного разогрева конкретной стальной заготовки. Без этого узла сопротивление индуктора не совпадет с выходными характеристиками источника питания, и тогда большая часть мощности уйдет на бесполезный нагрев внутренних компонентов схемы.

Конструкция включает ферритовый или стальной сердечник с обмотками из медных шин, которые имеют принудительное водяное охлаждение. Компактные размеры устройства позволяют размещать его в непосредственной близости от зоны обработки для минимизации потерь в соединительных кабелях.

Первичную и вторичную обмотки разделяют надежной изоляцией, и она должна выдерживать высокие импульсные нагрузки без риска электрического пробоя. Специальные отпайки на катушках дают возможность менять коэффициент трансформации в зависимости от формы и материала обрабатываемой детали. Это делает установку универсальной, так как один генератор может работать с индукторами разного диаметра и длины.

Конденсаторная батарея образует вместе с индуктором резонансный контур, который позволяет накапливать и передавать огромную реактивную мощность в зону нагрева. Она компенсирует индуктивность катушки, и это обеспечивает высокий коэффициент мощности всей установки при минимальном потреблении тока из внешней сети.

Конденсаторы подбирают с учетом рабочей частоты генератора, при этом их объединяют в блоки для получения нужной емкости. В процессе работы элементы выделяют тепло, поэтому их монтируют на водоохлаждаемые плиты или помещают в герметичные корпуса с принудительным обдувом. Исправность узла влияет на стабильность процесса и на скорость достижения нужной температуры металла.

Соединение блоков выполняют с помощью массивных медных шин, которые имеют минимальное сопротивление и выдерживают токи в тысячи ампер. Если емкость батареи не будет соответствовать параметрам индуктора, возникнет рассогласование частот, и тогда установка не сможет выйти на полную мощность. Современные модели снабжают системой автоматического переключения ступеней емкости для быстрой подстройки под разные типы заготовок.

Частота переменного тока определяет глубину проникновения вихревых токов в металл. Этот физический эффект называют скин-эффектом. При использовании высокой частоты 100–440 кГц энергия концентрируется в тонком поверхностном слое заготовки, что подходит для закалки валов или зубьев шестерен.

Низкие частоты 0,5–10 кГц позволяют теплу проникать глубоко внутрь металла, поэтому их выбирают для объемного прогрева крупных слитков перед ковкой или штамповкой. Регулировка этого параметра дает возможность точно контролировать зону термического воздействия без изменения конструкции самого индуктора. Автоматика генератора плавно меняет частоту в зависимости от поставленной задачи и материала обрабатываемой детали.

Выбор частотного режима также зависит от диаметра изделия, так как слишком глубокий прогрев тонких деталей приведет к их деформации или расплавлению. На поверхности металла плотность тока максимальна, и она падает по мере удаления от края в сторону центра сечения. Для подбора оптимального значения герц под каждый конкретный техпроцесс инженеры используют специальные таблицы и программные алгоритмы.

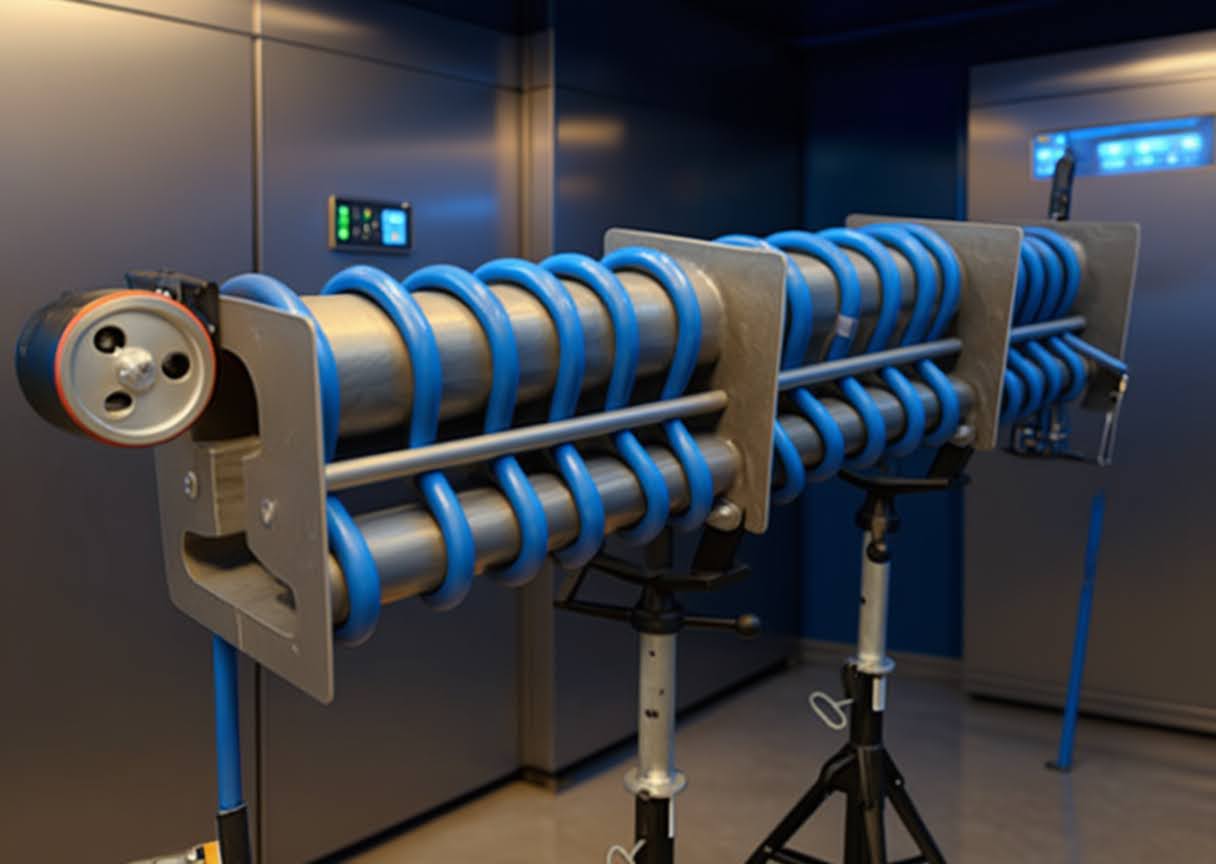

Слой изоляции на медной трубке предотвращает возникновение электрической дуги и короткого замыкания между витками индуктора при попадании металлической пыли или брызг. Покрытие должно обладать высокой диэлектрической прочностью и выдерживать нагрев до +200℃, который возникает из-за излучения от раскаленной заготовки. Для этих целей используют специальные кремнийорганические лаки или эпоксидные составы, которые наносят в несколько слоев с промежуточной сушкой.

Если изоляция будет повреждена, возникнет пробой тока на деталь, что приведет к мгновенной поломке генератора и к порче поверхности изделия. В мощных установках витки дополнительно разделяют керамическими проставками или помещают в жаропрочные чехлы.

Цвет покрытия часто служит индикатором состояния узла, так как потемнение эмали указывает на перегрев меди или плохую работу системы охлаждения. Тонкий слой лака не препятствует прохождению магнитного поля, но он надежно защищает проводник от окисления и химической коррозии в условиях высокой влажности. При работе с токопроводящими жидкостями или в соляных туманах применяют более толстые слои полимерной изоляции с высокой адгезией.

Для точного измерения нагрева в индукционных установках используют бесконтактные оптические пирометры, которые фиксируют интенсивность инфракрасного излучения поверхности. Датчик располагают вне зоны действия электромагнитного поля, и он передает цифровой сигнал на пульт управления со скоростью несколько раз в секунду. Это позволяет автоматике мгновенно снижать мощность генератора при достижении заданного значения температуры, что исключает пережог или недогрев металла.

В некоторых моделях применяют волоконно-оптические кабели, которые подводят к зоне нагрева, чтобы получить данные в условиях ограниченного пространства. Электроника учитывает коэффициент излучения каждой марки стали для обеспечения минимальной погрешности измерений.

Световой луч пирометра наводят на точку заготовки через зазор между витками индуктора, и чистота линзы имеет решающее значение для точности данных. Если в зону обзора попадет дым или пыль, показания прибора исказятся, поэтому датчик снабжают системой обдува чистым воздухом. Программное обеспечение записывает график нагрева каждой детали, что формирует базу данных для контроля качества серийной продукции.

Концентраторы - накладки из ферромагнитных материалов, которые крепят на внешнюю сторону витков индуктора для управления формой магнитного потока. Они принудительно направляют силовые линии в сторону обрабатываемой детали и препятствуют рассеиванию энергии в окружающее пространство.

Использование этих элементов повышает локальную плотность поля в 2–3 раза, что значительно ускоряет нагрев труднодоступных зон или узких участков металла. Магнитопроводы снижают нагрев станины и других металлических частей станка, которые находятся рядом с рабочей катушкой. Такое решение увеличивает общий коэффициент полезного действия установки и позволяет экономить электроэнергию.

Материал для концентраторов выбирают с учетом рабочей частоты, при этом для высоких частот применяют специальные композиты на основе порошкового железа. Элементы приклеивают к медной трубке термостойкими составами или фиксируют механическими зажимами через диэлектрические прокладки. В процессе работы накладки могут нагреваться, поэтому их охлаждают общим потоком воды через стенку индуктора или отдельным обдувом.

Через витки индуктора проходят токи огромной силы, которые вызывают интенсивный нагрев медного проводника из-за внутреннего сопротивления металла. Без принудительного отвода тепла трубка расплавится за несколько секунд, так как температура в зоне контакта может достигать критических значений.

Вода циркулирует внутри полого канала под давлением 3–5 бар и забирает излишки энергии, поддерживая медь в безопасном режиме. Это также защищает изоляцию катушки от термического разрушения и предотвращает изменение геометрии витков при длительной работе. Для охлаждения используют дистиллированную или очищенную воду, чтобы исключить появление накипи и солевых отложений внутри узких проходов.

В систему включают теплообменник и насосную станцию, которые обеспечивают замкнутый цикл движения жидкости с постоянной температурой. Датчики протока и температуры на выходе из индуктора связаны с системой блокировки генератора, и они мгновенно отключают питание при любой неисправности. Если поток воды остановится, медь мгновенно перегреется, что приведет к аварийной остановке всего производства. Регулярная проверка герметичности соединений предотвращает попадание влаги на высоковольтные части источника питания.

Система автоматической подстройки частоты (АПЧ) постоянно синхронизирует работу генератора с резонансными характеристиками индуктора и заготовки. Когда металл нагревается, его магнитная проницаемость и электрическое сопротивление меняются, что вызывает сдвиг резонансной точки контура. Электроника отслеживает эти изменения в режиме реального времени и корректирует частоту тока для поддержания максимальной эффективности передачи энергии.

Это позволяет сохранять высокую скорость нагрева на всех этапах процесса, включая переход через точку Кюри для стальных деталей. Без такой функции КПД установки резко падал бы по мере разогрева металла, а время цикла значительно увеличивалось.

Цифровой алгоритм PLL (фазовая автоподстройка частоты) обеспечивает мгновенную реакцию системы на изменение нагрузки без возникновения рывков и провалов мощности. Контроллер анализирует фазовый сдвиг между напряжением и током и сводит его к минимуму для защиты силовых транзисторов от перегрузок. Автоподстройка делает оборудование универсальным, так как позволяет работать с индукторами разной конфигурации без ручной переналадки внутренних схем.

Для защиты операторов от воздействия высокочастотных полей зону расположения индуктора закрывают массивными экранами из алюминия или меди. Эти материалы эффективно поглощают и отражают электромагнитные волны, работая по принципу клетки Фарадея, и снижают уровень излучения до безопасных норм. Защитные кожухи снабжают электрическими блокировками, которые исключают пуск генератора при открытых дверцах или снятых панелях.

Станина установки обязательно имеет надежное заземление для предотвращения наведения опасных потенциалов на корпусе оборудования. Внутри цеха наносят специальную разметку, которая ограничивает зону нахождения людей во время работы мощных среднечастотных агрегатов.

Все кабели питания помещают в металлизированную оплетку или прокладывают внутри стальных труб, которые также выполняют роль экранов. Контрольные приборы и пульт управления располагают на удалении от индуктора для минимизации воздействия поля на электронные компоненты и здоровье персонала. Регулярные замеры напряженности электромагнитного поля проводят с помощью сертифицированных измерителей.

Точное центрирование заготовки внутри катушки необходимо для обеспечения равномерности нагрева по всему периметру сечения. Даже небольшое смещение в сторону одного из витков приведет к локальному перегреву металла и нарушению структуры закаленного слоя.

Для фиксации деталей используют направляющие втулки из жаропрочной керамики или композитных материалов, которые не нагреваются под действием магнитного поля. В автоматических линиях применяют пневматические захваты или роботы, которые помещают деталь строго по оси индуктора с точностью до 0,1 мм. Правильное положение заготовки гарантирует повторяемость результатов и исключает появление брака в серийном производстве.

Если деталь имеет большую длину, ее вращают вокруг продольной оси во время нагрева для дополнительного выравнивания температурного поля. Опорные ролики и люнеты изготавливают из диэлектриков для предотвращения наведения паразитных токов и искрения в местах контакта. Зазор между заготовкой и медью индуктора поддерживают постоянным, при этом его величину выбирают исходя из частоты тока и требуемой глубины прогрева.

Одновитковые индукторы представляют собой массивную медную шину или трубку, которая охватывает заготовку узким кольцом для максимально локализованного нагрева. Их выбирают для закалки узких поясков, кромок инструментов или при выполнении точечной пайки, когда важно ограничить зону термического воздействия.

Такие конструкции требуют очень высоких токов при низком напряжении, поэтому их всегда подключают через понижающий трансформатор. Многовитковые катушки позволяют прогревать длинные участки валов или объемные заготовки за один рабочий цикл без перемещения инструмента. Они создают более распределенное магнитное поле и обладают более высоким электрическим сопротивлением, что упрощает их согласование с генератором.

Количество витков рассчитывают исходя из требуемой производительности и габаритов обрабатываемой зоны в соответствии с технологической картой. В многовитковых моделях расстояние между кольцами трубки делают переменным, и это помогает компенсировать теплопотери на краях детали. Одновитковые индукторы легче охлаждать, так как они имеют простую форму и позволяют использовать каналы большого сечения.
