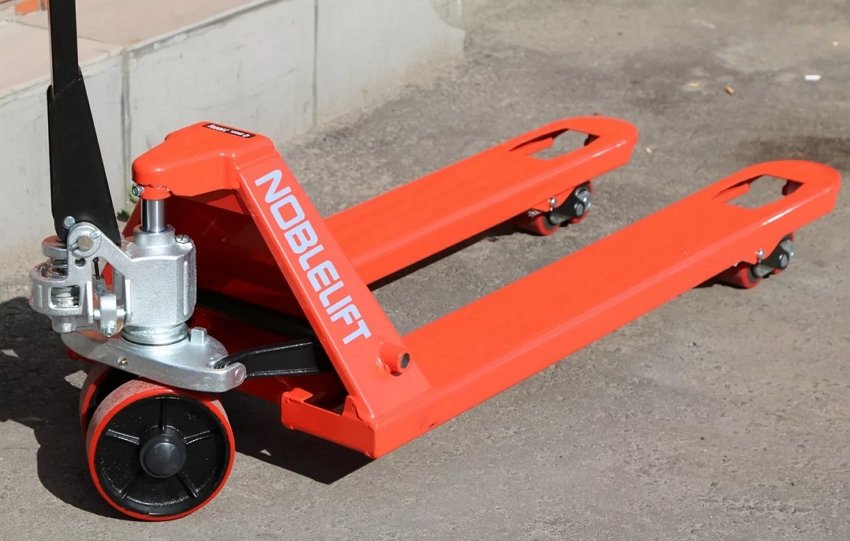

Тележки гидравлические

Колеса с контактным слоем из полиуретана - оптимальное решение для эксплуатации внутри цехов с гладкими наливными или бетонными полами, потому что они эффективно гасят мелкие вибрации и значительно снижают уровень шума при перемещении тяжелых заготовок. Эластичная структура материала увеличивает площадь сцепления с поверхностью и предотвращает проскальзывание тележки на влажных или замасленных участках производственной зоны.

Полиуретан не оставляет следов на дорогих напольных покрытиях и сохраняет свои первоначальные физические свойства при температурном диапазоне от -20℃ до +60℃. Внутри таких узлов производители устанавливают закрытые шариковые подшипники, которые надежно защищают внутренние элементы от попадания мелкодисперсной металлической пыли и производственной окалины. Широкий обод колеса позволяет равномерно распределять нагрузку от веса груза до 2.5т, исключая локальную деформацию полимера под давлением.

Нейлоновые, или полиамидные ролики выбирают для работы в химически агрессивных средах или в гальванических цехах, так как этот материал полностью инертен к воздействию кислот, щелочей и индустриальных масел. Твердая структура нейлона обеспечивает минимальное сопротивление качению на идеально ровных поверхностях, поэтому перемещение груза массой 2 т и более требует от человека меньше физических усилий. Такие колеса обладают феноменальной износостойкостью и не крошатся при наезде на мелкую металлическую стружку или другие острые отходы металлообработки.

Предохранительный клапан встраивают в конструкцию гидравлического узла для ограничения максимального давления масла внутри рабочей полости цилиндра. Когда масса металлоконструкции на вилах превышает номинальную грузоподъемность на 10-15%, срабатывает пружинный механизм, и он перенаправляет поток жидкости обратно в накопительный бачок. В результате шток перестает подниматься, даже если человек продолжает активно качать рукоятку управления, что предотвращает необратимую деформацию стальной рамы.

Такая защита исключает внезапную поломку дорогостоящего насоса и защищает сварные швы конструкции от критических напряжений при попытке поднять сверхтяжелый объект. Клапан настраивают на заводе-изготовителе при помощи специальных юстировочных винтов, которые после калибровки закрывают защитными заглушками или пломбами.

Наличие данного узла значительно повышает общую безопасность в цехе, так как он физически не дает перемещать грузы, которые нарушают устойчивость оборудования. Электронная система современных тележек может дополнять работу механического клапана звуковым сигналом, предупреждая о риске возникновения аварийной ситуации. Использование перепускного канала позволяет избежать разрыва гидравлических шлангов и течи уплотнительных манжет при резких рывках или ударах по вилам.

Для заправки подъемного механизма используют специализированные гидравлические масла с индексом вязкости ISO VG 32 или ISO VG 46 - в зависимости от температурных условий эксплуатации оборудования. Качественная рабочая жидкость - основной фактор плавного хода поршня и отсутствия протечек через резиновые уплотнения при высоком давлении. Масло должно обладать высокими антикоррозийными и противопенными свойствами, чтобы внутри стальных каналов не образовывались пузырьки воздуха и ржавчина.

Для работы на неотапливаемых складах или открытых площадках при температурах до -30℃ выбирают синтетические зимние составы, которые не густеют и сохраняют текучесть. В теплых производственных цехах применяют минеральные масла, потому что они стоят дешевле и эффективно отводят тепло от трущихся поверхностей насоса.

При интенсивной эксплуатации смену жидкости выполняют каждые 12 месяцев техники в две или три смены для удаления продуктов износа и водяного конденсата. Перед заливкой нового состава гидравлический узел полностью освобождают от старого масла и промывают систему для удаления металлической пыли со дна бака. Уровень проверяют по контрольной метке на корпусе гидроузла, когда вилы находятся в самом нижнем положении для точного замера объема.

Тандемные ролики устанавливают на концах вил для равномерного распределения нагрузки от тяжелого металла на поверхность пола и элементы самой тележки. В отличие от одинарных колес, сдвоенная система имеет большую суммарную площадь контакта, что позволяет перевозить грузы массой до 5 т без повреждения бетонного покрытия.

Такая конструкция обеспечивает высокую проходимость при наезде на небольшие неровности, пороги или стыки напольных плит внутри заводского здания. Когда передний ролик встречает препятствие, он плавно перекатывается через него, передавая усилие на второй ролик и снижая динамический удар по раме. Это значительно уменьшает раскачивание поддона с деталями и защищает подшипниковые узлы от преждевременного разрушения.

Сдвоенные ролики изготавливают из износостойкого полиуретана или стали с прецизионной шлифовкой для обеспечения идеальной плавности хода. Наличие двух опорных точек на каждой виле повышает устойчивость тележки при поворотах, исключая боковой увод и перекос грузовой платформы. Между роликами часто монтируют небольшие заходные ролики-подборщики, которые облегчают заезд вил под пустые или низкие паллеты.

Низкопрофильные модели проектируют специально для работы с поддонами и тарой, которые имеют уменьшенную высоту просвета от уровня пола. Высота вил в опущенном состоянии у таких устройств составляет всего от 35 до 51 мм, что позволяет заезжать под плоские заготовки или импортные паллеты без ножек.

Для достижения таких параметров производители применяют стальные ролики малого диаметра с усиленными осями и тонкостенные, но жесткие профили для изготовления вил. Раму сваривают из легированной стали повышенной прочности, потому что уменьшение сечения балок требует компенсации за счет более качественного материала. Подобное оборудование незаменимо в станкостроении при перемещении тяжелых станин или листов металла, которые лежат на тонких деревянных проставках.

Из-за компактных размеров гидравлического цилиндра и ходовых узлов грузоподъемность таких тележек обычно ограничена значениями до 2 т. Рукоятку управления делают усиленной для передачи необходимого крутящего момента на компактный насос, который должен развивать высокое давление в малом объеме. Несмотря на малую высоту, устройство обеспечивает стандартный подъем на 100-150 мм для безопасного преодоления порогов внутри цеха.

Тормозной механизм на гидравлической тележке устанавливают для фиксации колес во время стоянки или для замедления движения на наклонных участках пола. Система включает в себя барабанные или дисковые тормоза, которые монтируют на рулевые колеса и соединяют с рычагом на рукоятке при помощи тросового привода. При нажатии на клавишу управления стальные колодки плотно прижимаются к фрикционной поверхности, что позволяет мгновенно остановить тяжелую машину с грузом.

Существуют также ножные стояночные тормоза, которые блокируют вращение нажатием на педаль в основании гидроузла. Подобная опция необходима для обеспечения безопасности персонала при погрузочных работах на пандусах или при перевозке жидких расплавов в ковшах.

Регулировку натяжения троса выполняют при помощи винтового наконечника, чтобы обеспечить одновременное срабатывание тормоза на обоих колесах. Фрикционные накладки изготавливают из износостойких композитных материалов, которые сохраняют свои тормозные свойства при попадании пыли или влаги. Наличие тормоза исключает самопроизвольное скатывание груженой тележки под уклон, что часто случается в старых производственных зданиях с неровными полами.

Тележки с ножничным механизмом подъема позволяют поднимать металлические заготовки на высоту до 800 мм от уровня пола. Эта функция превращает обычный перевозчик в мобильный рабочий стол, который можно подкатить непосредственно к станку или прессу для удобной выгрузки материалов. Подъем осуществляют мощные гидравлические цилиндры, которые раздвигают стальные перекрестные рычаги, обеспечивая вертикальное перемещение платформы без смещения по горизонтали.

Для обеспечения устойчивости в конструкции предусматривают боковые опоры-аутригеры, которые автоматически упираются в пол, когда вилы поднимают выше 400 мм. Это полностью исключает риск опрокидывания тяжелой конструкции при выполнении погрузочных операций на высоте.

Ножничные системы незаменимы при подаче листов металла на столы лазерной резки или для межоперационного контроля деталей на уровне глаз. Грузоподъемность таких моделей обычно составляет от 1 до 1.5 т, что достаточно для большинства штучных изделий в механообработке. Скорость подъема регулируют клапаном на рукоятке, позволяя оператору точно выставить нужную отметку с точностью до 10 мм. В опущенном состоянии тележка работает как обычная рохля, сохраняя маневренность и компактность для проезда в узких коридорах.

Для работы в условиях постоянного контакта с водой, солями или кислотами выбирают модели, которые полностью изготовлены из нержавеющей стали марки AISI 304. Все элементы конструкции, включая раму, оси, крепеж и корпус гидроузла, обладают высокой коррозийной стойкостью и не теряют прочности при окислении.

Альтернативный вариант - оцинкованные тележки, которые проходят процедуру горячего гальванического напыления цинка для создания защитного барьера. Подобную технику заказывают для гальванических участков, травильных цехов и складов химии, где обычная сталь разрушается за несколько месяцев. Все подшипники в таких модификациях имеют герметичное исполнение и заполнены водостойкой синтетической смазкой.

Нержавеющие поверхности легко очищают от загрязнений при помощи струи воды под давлением, что важно для поддержания чистоты на производстве. Для защиты от протечек масла в гидросистеме используют специальные полимерные уплотнения, которые не разбухают от воздействия агрессивных паров. Ролики выбирают из нейлона или капролона, потому что эти материалы химически инертны и не подвержены коррозии в отличие от стальных дисков. Смазочные ниппели располагают в доступных местах, чтобы можно было регулярно обновлять консистентную смазку.

Гидравлическая тележка со встроенными весами позволяет определять точную массу груза непосредственно в момент его подъема и перемещения по цеху. В конструкцию вил встраивают четыре высокоточных тензометрических датчика, которые передают цифровой сигнал на ЖК-дисплей, расположенный на корпусе гидроузла. Погрешность измерений составляет не более 0.1% от общей массы, что достаточно для учета сырья, готовой продукции или контроля веса шихты перед загрузкой в печь.

Такая опция избавляет от необходимости совершать лишние рейсы к стационарным весовым платформам, значительно экономя рабочее время персонала. Питание электроники осуществляется от сменных батареек или встроенного аккумулятора, заряда которого хватает на несколько месяцев работы.

Современные блоки управления весами имеют функции обнуления тары, суммирования веса нескольких поддонов и счетный режим для определения количества мелких метизов. Для передачи данных на главный компьютер предприятия устанавливают беспроводные модули Wi-Fi или Bluetooth, которые интегрируют оборудование в систему складского учета. Датчики калибруют на заводе, а для подтверждения точности прибор может проходить ежегодную поверку в органах метрологии.

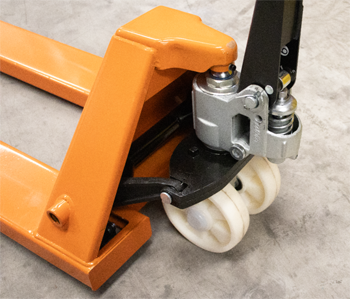

Под каждой вилой гидравлической тележки располагается регулируемая тяга, которая передает усилие от подъемного рычага к подвижным роликам. Регулировку выполняют для восстановления горизонтального положения вил, если со временем они начали подниматься неравномерно или одна сторона стала ниже другой.

На конце стальной тяги находится резьбовой наконечник с контргайкой, вращение которого позволяет изменять длину детали с точностью до миллиметра. Эта операция необходима для компенсации естественного износа шарниров и устранения люфтов, которые возникают при интенсивной эксплуатации техники. Для доступа к регулировочному узлу тележку переворачивают на бок или поднимают на специальном стенде.

Важно выставить одинаковую длину тяг на обеих вилах, чтобы груз не перекашивался во время подъема, что критично для устойчивости тяжелых металлоизделий. После завершения настройки гайки надежно затягивают динамометрическим ключом и иногда фиксируют краской для визуального контроля отсутствия смещения. Для сопротивления огромным усилиям на растяжение тяги изготавливают из калиброванного стального прутка большого сечения.

Длинномерные гидравлические тележки имеют рабочие вилы длиной от 1500 до 2500 мм для перемещения негабаритных грузов и нестандартной тары. Такое оборудование незаменимо для перевозки пачек сортового проката, стальных труб или нескольких поддонов одновременно, что повышает производительность труда. Удлиненная рама позволяет захватывать объекты с большой глубиной, обеспечивая их устойчивое положение на платформе во время поворотов.

Несущие балки изготавливают из усиленного профиля с дополнительными ребрами жесткости для предотвращения прогиба центральной части под весом груза до 2 т. Подобная техника часто используется на металлобазах и в цехах сборки крупных металлоконструкций.

Из-за большой длины маневренность таких моделей ниже, поэтому их оснащают рулевыми колесами с увеличенным углом поворота до 210 градусов. Оператор должен учитывать большой радиус разворота при работе в узких проездах между стеллажами, чтобы не зацепить оборудование. Гидроузел таких тележек имеет увеличенный объем масла для обеспечения плавного подъема длинного плеча рычага без лишних усилий.

Система быстрого подъема позволяет поднять вилы до соприкосновения с поддоном всего за 5-6 качков рукоятки вместо стандартных 10-12. Специальный двухступенчатый насос автоматически переключает режимы работы в зависимости от сопротивления на штоке гидроцилиндра. Если тележка пустая или нагрузка невелика, жидкость подается в полость под большим давлением через широкий канал, обеспечивая максимальную скорость перемещения.

Как только вес груза на вилах превышает 150-200 кг, механизм переходит в стандартный режим работы для легкого подъема тяжести без чрезмерных усилий оператора. Такая автоматизация значительно сокращает время выполнения каждой логистической операции и повышает общую эффективность работы склада.

Клапан переключения режимов встраивают внутрь гидроузла, и он не требует дополнительной настройки со стороны человека в процессе эксплуатации. Использование функции быстрого подъема снижает физическую утомляемость персонала, так как количество движений руками уменьшается на 40% за смену. Эта опция особенно востребована в цехах с высокой интенсивностью отгрузки готовой продукции.

Нанесение слоя твердого хрома на поверхность штока гидроцилиндра обеспечивает надежную защиту металла от коррозии и механических повреждений. Толщина покрытия составляет от 20 до 50 мкм, что создает идеально гладкую поверхность для работы резиновых уплотнений при давлении до 250 бар.

Хром обладает высокой твердостью и сопротивляемостью к абразивному износу, поэтому на зеркале цилиндра не появляются царапины от металлической пыли или стружки. Гладкое покрытие снижает трение между поршнем и манжетой, что предотвращает их перегрев и преждевременный выход из строя. Без качественного хромирования стальной шток быстро покрывается ржавчиной, которая при первом же подъеме повреждает уплотнительный узел и вызывает течь масла.

В условиях металлообработки, где в воздухе присутствуют агрессивные пары и влага, двойное хромирование становится обязательным требованием для живучести техники. Защитный слой также предотвращает налипание брызг металла или окалины на рабочую поверхность во время нахождения тележки рядом со сварочными постами. После нанесения покрытия шток подвергают финишной полировке до достижения зеркального блеска, что гарантирует герметичность системы в течение 5-8 лет.
