Тележки механические

Основу промышленной тележки изготавливают из стального профиля прямоугольного сечения, потому что такая геометрия лучше сопротивляется скручиванию под весом 500 кг и выше. Толщину стенки металла выбирают в пределах 3–5 мм, так как тонкий прокат быстро теряет форму при контакте со станками или бетонными колоннами цеха. Все стыки соединяют методом дуговой сварки в среде защитных газов, чтобы получить монолитный каркас и полностью исключить появление люфтов в узлах.

Углы рамы усиливают накладками из листовой стали 6 мм, которые принимают на себя энергию случайных ударов во время движения. Поверхность металла проходит антикоррозийную обработку. После нее готовый остов выдерживает многолетнюю работу в условиях запыленного производства.

Для выпуска особо мощных моделей применяют низколегированную сталь 09Г2С, которая сохраняет прочностные характеристики при температурах до -40℃. Несущую раму снабжают дополнительными поперечными перекладинами, которые уменьшают прогиб настила платформы под весом тяжелых отливок. Места крепления колесных кронштейнов усиливают стальными пластинами, потому что там возникают наибольшие механические напряжения при совершении маневров.

Для работы в цехах с высоким содержанием металлической стружки и окалины выбирают колеса с контактным слоем из полиуретана твердостью 95 по Шору. Этот материал обладает высокой стойкостью к порезам и не разрушается при наезде на острые обрезки стали или арматуры. Обод колеса отливают из чугуна или алюминия, потому что жесткое основание исключает деформацию ступицы под большим весом.

Внутри устанавливают закрытые прецизионные подшипники, которые снабжают лабиринтными уплотнениями для защиты от мелкой абразивной пыли. Такие колеса не портят бетонный пол и сохраняют легкость хода в течение всей смены. Качественный полимер выдерживает контакт с индустриальными маслами и охлаждающими жидкостями без потери эластичности.

Нейлоновые колеса тоже подходят для агрессивных условий, так как они полностью инертны к химическим веществам и щелочным растворам. Твердая поверхность нейлона обеспечивает минимальное сопротивление качению, что позволяет перемещать груженые тележки с меньшим физическим усилием. Шины из обычной резины в таких зонах не используют, потому что в мягкий протектор быстро впиваются мелкие частицы металла.

Рифленый стальной лист настила имеет выпуклый рисунок в виде ромбов или чечевицы, который создает надежное сцепление между платформой и грузом. Подобная фактура предотвращает скольжение металлических заготовок, когда тележка совершает резкие повороты или движется по наклонным участкам цеха. Толщину листа выбирают от 3 до 5 мм, чтобы поверхность выдерживала удары при погрузке и не прогибалась под весом тяжелых метизов.

Рифление также увеличивает жесткость самой площадки, выполняя роль дополнительных микроребер жесткости по всей площади. В условиях металлообработки, когда на пол часто попадает масло или вода, такая поверхность повышает безопасность работ. Заготовки остаются неподвижными, что исключает их падение и повреждение дорогостоящих кромок деталей.

Металлический настил крепят к раме при помощи сварки или потайных винтов, которые не выступают над уровнем площадки и не царапают дно тары. Если на предприятии перевозят хрупкие изделия, поверх рифленого листа укладывают резиновый коврик для гашения вибраций. Края платформы часто обрамляют стальным уголком, который удерживает лист и служит дополнительной опорой для груза.

Механический тормоз на ручной тележке - система блокировки вращения колес, которую приводит в действие ножная педаль или ручной рычаг. В простейших моделях тормозная планка прижимается непосредственно к протектору колеса, создавая необходимую силу трения для полной остановки. Более надежные системы снабжают барабанными или дисковыми механизмами, которые встраивают в ступицы поворотных опор.

Тормоз удерживает груженую тележку на уклонах до 15% и предотвращает ее самопроизвольное движение во время загрузки краном. Все детали привода изготавливают из оцинкованной стали для защиты от ржавчины и сохранения подвижности шарниров. Регулировку усилия прижима выполняют при помощи винтовых наконечников на тягах или тросах.

Для интенсивной работы выбирают тележки с центральным тормозом, который блокирует сразу два колеса одним нажатием педали. Такая конструкция экономит время и гарантирует устойчивость машины даже на скользком полу. Стопорные механизмы часто совмещают с функцией фиксации направления, когда для удобства движения по длинным коридорам колеса блокируют в прямолинейном положении.

Поворотные колеса оснащают мощным подшипниковым узлом в кронштейне, который позволяет опоре вращаться на 360 градусов вокруг вертикальной оси. Подобная подвижность обеспечивает тележке исключительную маневренность, так как ее можно разворачивать на месте в узких проходах между станками. В конструкцию кронштейна устанавливают двухрядные шариковые подшипники, которые выдерживают высокие радиальные нагрузки и удары.

Фиксированные колеса имеют жесткое крепление к раме и могут двигаться только по прямой линии, задавая направление хода всей конструкции. Они принимают на себя основной вес груза и обеспечивают курсовую устойчивость при перемещении на большие расстояния. Для баланса управляемости на стандартную платформу обычно ставят две поворотные и две фиксированные опоры.

Для работы в особо тесных условиях применяют схемы с четырьмя поворотными колесами, что позволяет двигать тележку боком или по диагонали. Кронштейны изготавливают из толстостенной стали методом штамповки и покрывают слоем цинка для защиты от агрессивной среды. В поворотных узлах предусматривают пресс-масленки для регулярного обновления смазки, потому что попадание пыли может заклинить механизм.

В колесах промышленных тележек применяют роликовые подшипники или прецизионные шариковые узлы закрытого типа, которые рассчитаны на высокие динамические усилия.

Роликовые элементы имеют большую площадь контакта, поэтому они лучше выдерживают вес тяжелых слитков до 1 т на одну опору. Их конструкция отличается простотой и неприхотливостью к качеству смазки, что удобно для работы в условиях кузнечного производства. Прецизионные шарикоподшипники обеспечивают минимальное трение и бесшумный ход, позволяя перемещать тележку с минимальным физическим усилием. Каждую деталь защищают стальными или каучуковыми шайбами для предотвращения попадания внутрь металлической стружки и влаги.

Выбор типа подшипника зависит от планируемой интенсивности использования и весовых характеристик грузов. Для работы в горячих цехах используют подшипники с увеличенным тепловым зазором, которые не клинят при расширении металла от жара печей. Втулки скольжения применяют только на легких тележках для перемещения пустой тары, так как под нагрузкой они быстро изнашиваются и требуют больших усилий при трогании с места.

Складная рукоятка позволяет значительно уменьшить габариты тележки для ее хранения в ограниченном пространстве или для перевозки в багажнике автомобиля. Механизм складывания включает шарнирный узел с пружинной фиксацией или стальную перекладину с ножным рычагом.

В рабочем положении ручка жестко блокируется, обеспечивая надежный упор для оператора при перемещении груза массой до 300 кг. Подобная функция актуальна для выездных сервисных бригад, которые перевозят инструмент и запчасти между объектами. Саму рукоятку изготавливают из стальной трубы диаметром 25–30 мм с порошковым покрытием для защиты от коррозии.

В сложенном состоянии рукоятка плотно прилегает к платформе, превращая устройство в компактную панель, которую можно поставить вертикально у стены. Шарниры снабжают антифрикционными вкладышами, чтобы процесс складывания не требовал больших усилий и не сопровождался скрипом. Для предотвращения самопроизвольного раскрытия в конструкции предусматривают стопорные штифты или магнитные держатели.

Многоярусные тележки оснащают двумя или тремя полками, что позволяет разделить грузы по типам или этапам обработки в процессе транспортировки. Подобная компоновка увеличивает полезную площадь оборудования без изменения его габаритов, позволяя перевозить вдвое больше мелких деталей за один рейс.

Расстояние между ярусами подбирают так, чтобы оператор мог удобно загружать и выгружать материалы вручную без лишних наклонов. Каждую полку изготавливают из стального листа с усилением, потому что суммарная нагрузка на тележку может достигать 400 кг. Это решение подходит для межоперационной логистики в цехах точной механики и при сборке сложных узлов станков.

Верхний ярус часто используют в качестве мобильного верстака для проведения замеров или мелкой подгонки деталей непосредственно на рабочем месте. Раму таких моделей делают более жесткой, чтобы исключить раскачивание конструкции при заполнении только верхней полки. Колеса выбирают с увеличенным диаметром для сохранения легкого хода при полной загрузке всех уровней. Полки снабжают резиновыми ковриками, которые гасят вибрации и шум при перемещении стальных заготовок.

Диаметр колес напрямую влияет на проходимость тележки и величину усилия, которое необходимо приложить для преодоления препятствий. Колеса размером 200–250 мм легко перекатываются через дверные пороги, стыки бетонных плит и мелкий строительный мусор на полу цеха. Чем больше радиус, тем меньше угол встречи с преградой, что бережет подшипники от сильных ударных нагрузок.

Для идеально ровных наливных полов складов выбирают компактные ролики диаметром 100–125 мм, потому что они уменьшают высоту платформы и делают ее устойчивее. Выбор слишком маленьких колес для разбитого пола приведет к заклиниванию тележки в каждой выбоине и быстрой поломке осей.

Ширину протектора также учитывают при расчете нагрузки: узкие колеса могут оставлять вмятины на мягких покрытиях или асфальте. Для работы на улице и неровных грунтах применяют пневматические шины диаметром до 350 мм, которые работают как эффективные амортизаторы. Большая площадь пятна контакта предотвращает пробуксовку и облегчает движение по снегу или грязи. Материал диска должен соответствовать весу груза, поэтому для нагрузок выше 500 кг используют только чугун или сталь.

Для транспортировки бочек с маслами или охлаждающими жидкостями применяют специализированные тележки с изогнутой рамой и механическими фиксаторами. Основной захват представляет собой стальной крюк или скобу, которая цепляется за верхний кант тары при наклоне рукоятки на себя. Нижняя часть тележки опирается на две лапы с роликами, которые заезжают под дно бочки, обеспечивая ее устойчивое положение во время движения.

Такая конструкция позволяет одному человеку легко перемещать емкости весом до 300 кг без привлечения подъемной техники. Стальной каркас изготавливают из усиленной трубы, потому что основная нагрузка при трогании приходится на изгиб рукоятки.

В более сложных моделях используют цепные захваты или ленточные хомуты, которые плотно обхватывают корпус бочки по центру. Это необходимо для перевозки пластиковой тары или емкостей без выступающих кромок, когда обычный крюк не может обеспечить надежную фиксацию. Тележки часто оснащают третьим опорным колесом, которое снимает нагрузку с рук оператора при движении по ровной поверхности. Поверхность захватов покрывают резиной для предотвращения повреждения окраски бочек и исключения их проскальзывания.

Правильное размещение материалов на платформе требует расположения центра тяжести груза строго посередине между осями колес. Если положить тяжелые детали на край, возникнет перекос рамы, который приведет к ускоренному износу подшипников и потере управляемости. Самые массивные заготовки укладывают на нижний уровень, чтобы максимально снизить центр масс и предотвратить опрокидывание тележки на поворотах.

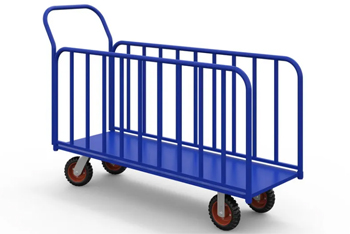

При перевозке длинномерных листов металла их располагают вдоль продольной оси, обеспечивая равномерный вылет за края платформы с обеих сторон. Это позволяет сохранить баланс и облегчает проезд через узкие дверные проемы производственных помещений.

Груз не должен перекрывать обзор оператору, поэтому высоту штабеля ограничивают уровнем глаз человека. Для фиксации мелких предметов используют ящики или поддоны, которые устанавливают плотно друг к другу для исключения их перемещения по настилу. Если тележка имеет две поворотные опоры, их располагают со стороны рукоятки, что делает управление более точным при толкании машины перед собой. Перегрузка одной стороны вызывает деформацию кронштейнов колес и может привести к их внезапному разрушению под динамической нагрузкой.
