Колпаковые печи

Песочный затвор состоит из глубокого желоба на неподвижном стенде, который заполняют мелким огнеупорным песком или специальным керамическим порошком. Когда металлический колпак опускается на под, его нижняя острая кромка входит в этот слой и создает механический барьер для газа. Это простое решение предотвращает утечку защитной атмосферы и полностью исключает попадание наружного воздуха внутрь рабочего пространства.

Песок сохраняет подвижность даже при температурах +800℃, поэтому он компенсирует тепловое расширение стальной оболочки без потери герметичности. Наполнитель регулярно очищают от окалины и пыли, чтобы поддерживать достаточную глубину погружения края купола. Распределение материала по всему периметру желоба гарантирует отсутствие локальных прорывов газа в процессе длительной выдержки садки.

В современных конструкциях песочный затвор часто дополняют масляными или водоохлаждаемыми резиновыми уплотнениями, когда работают с чистым водородом. Но для стандартных процессов отжига стальных рулонов песок остается самым надежным и дешевым материалом, который не требует сложного обслуживания.

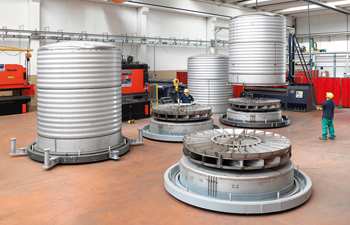

Колпаковые печи работают по циклическому графику, где этапы нагрева, выдержки и остывания занимают разное время. Использование одного нагревательного модуля на три или четыре стационарных стенда позволяет значительно повысить общую производительность термического участка.

Пока на одном поде происходит разогрев металла под муфелем, на соседних площадках заготовки остывают или проходят процедуру разгрузки и загрузки. Это исключает простои дорогостоящей нагревательной системы, потому что колпак переносят на подготовленный стенд сразу после завершения активной фазы цикла. Такая организация процесса сокращает потребление энергии, так как футеровка купола не успевает полностью остыть между перестановками.

Перенос оборудования осуществляет цеховой кран с помощью автоматических траверс, и это занимает всего несколько минут. Каждый стенд снабжен индивидуальной системой подачи защитных газов и собственным циркуляционным вентилятором, которые работают автономно. Такая схема дает возможность одновременно обрабатывать разные типы продукции на соседних постах без взаимного влияния.

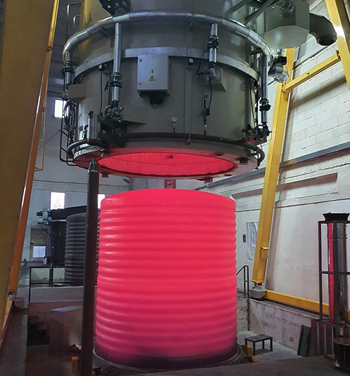

После отключения горелок нагревательный колпак снимают и раскаленный внутренний муфель остается на стенде для постепенного снижения температуры заготовок. Чтобы ускорить этот процесс, на герметичную оболочку надевают специальный охлаждающий колпак, который снабжен мощными осевыми вентиляторами. Потоки холодного воздуха из помещения цеха интенсивно обдувают стальную поверхность реторты, и они эффективно отводят тепло через конвекцию.

В некоторых моделях предусмотрена система водяного распыления, когда на стенки муфеля подают мелкодисперсный туман для мгновенного испарения жидкости. Это позволяет сократить время остывания садки в 2 раза и быстрее освободить рабочий стенд для следующей партии металла.

Внутренняя циркуляция защитного газа под муфелем также способствует выравниванию температуры по всему объему загрузки. Газ отдает тепло стенкам реторты, а затем охлаждается внешними потоками воздуха, которые нагнетает вентилятор купола. Когда металл достигает отметки +150℃, принудительное охлаждение прекращают, чтобы избежать термического шока и деформации тонких листов.

На периферии каждого стенда устанавливают три или четыре массивные направляющие колонны, которые обеспечивают идеальное центрирование колпака при его опускании. Это необходимо, чтобы острая кромка купола попала точно в середину песочного или масляного желоба без повреждения стенок затвора.

Колонны изготавливают из толстостенных стальных труб или проката, и они имеют конусную верхушку для легкого захода посадочных ушек оборудования. Жесткая фиксация положения исключает случайные удары нагревателей о внутренний муфель, которые могут привести к обрыву спиралей или разрушению футеровки. Высота стоек позволяет уверенно маневрировать многотонным грузом даже при ограниченной видимости.

Направляющие стойки также служат опорой для системы коммуникаций, включая кабели питания нагревателей и шланги подачи охлаждающей воды. На их поверхности часто монтируют датчики присутствия, которые сигнализируют системе управления о начале нового цикла обработки на конкретном стенде. Правильная установка колонн относительно оси пода гарантирует равномерный зазор между нагревателями и ретортой по всей окружности.

Использование водорода в качестве защитной атмосферы позволяет значительно ускорить процессы теплообмена внутри колпаковой печи. Этот газ обладает самой высокой теплопроводностью среди всех доступных газов, он переносит энергию от стенок муфеля к центру садки в семь раз эффективнее азота.

Высокая скорость прогрева сокращает время выдержки металла, что повышает производительность оборудования. Одновременно водород активно восстанавливает окислы на поверхности заготовок, что гарантирует получение идеально чистого и светлого металла без следов окалины. Технология незаменима при отжиге нержавеющих сталей и специальных сплавов, которые требуют безупречного внешнего вида.

Для работы с водородом стенды оснащают специальными газоплотными уплотнениями и системами непрерывного контроля концентрации кислорода. Перед началом нагрева все пространство под муфелем продувают азотом, чтобы полностью вытеснить воздух и исключить образование взрывоопасной смеси. Автоматика следит за давлением в системе и мгновенно прекращает подачу горючего газа при возникновении малейшей утечки.

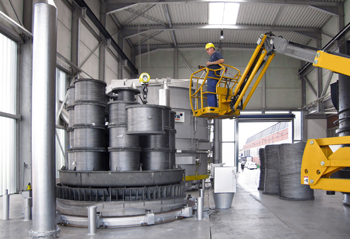

Подовой часть стенда состоит из массивного опорного основания, которое выдерживает статические нагрузки от тяжелой садки весом до 100 т. В центре пода располагают мощный циркуляционный вентилятор, и он нагнетает защитный газ в вертикальный канал внутри стопы рулонов.

Поверхность основания снабжают радиальными пазами или специальными конвекторными кольцами, которые распределяют поток газа между витками металла. Это обеспечивает равномерный прогрев нижних и верхних слоев заготовок, исключая появление термических пятен на поверхности листов. Футеровка пода выполняется из высокопрочного огнеупорного бетона или кирпича, которые не крошатся под действием вибраций и высокого давления.

Опорные плиты изготавливают из жаропрочного чугуна со специальными отверстиями для свободного прохода газовой среды к торцам рулонов. Конструкция предусматривает наличие температурных зазоров, и они предотвращают деформацию основания при нагреве до +750℃. В под встраивают длинные термопары в защитных чехлах, которые проходят через всю толщу изоляции к наиболее важным точкам контроля.

На внешнем колпаке устанавливают несколько десятков скоростных газовых горелок, которые располагают в шахматном порядке по всей высоте цилиндрических стенок. Каждое устройство снабжено индивидуальной системой розжига и датчиком контроля пламени для обеспечения максимальной безопасности процесса.

Горелки работают по принципу косвенного нагрева, когда раскаленные продукты сгорания движутся по касательной к поверхности внутреннего муфеля. Это создает вихревой поток газов внутри зазора, который обеспечивает равномерную передачу тепла через излучение и конвекцию. Управление позволяют менять мощность каждой группы горелок отдельно, что помогает выравнивать температурное поле по высоте стопы.

Для повышения экономичности применяют горелки с встроенными рекуператорами, которые подогревают воздух для горения за счет тепла отходящих газов. Корпус горелочного устройства изготавливают из литых жаропрочных сплавов, и он выдерживает длительную работу в агрессивной среде продуктов сгорания. Автоматика регулирует соотношение газа и воздуха в смеси, чтобы обеспечить полное сгорание топлива и минимизировать выбросы вредных веществ.

Вращение пода вокруг вертикальной оси позволяет компенсировать неравномерность теплового излучения от стационарных горелок или нагревательных элементов. Платформа совершает медленные обороты со скоростью 1–3 в минуту, что гарантирует одинаковый прогрев всех сторон садки за один цикл.

Такое решение особенно актуально для крупногабаритных заготовок сложной формы, где наличие застойных зон может привести к значительным температурным градиентам. Постоянное движение исключает риск локального перегрева тонкостенных деталей, которые находятся в непосредственной близости к источникам тепла. Механизм вращения снабжают червячным редуктором и инверторным двигателем.

Вал привода проходит через массивную ступицу в центре станины и снабжается надежной системой жидкостного охлаждения для защиты подшипников. Уплотнения вращающегося узла обеспечивают полную герметичность рабочего пространства, что важно для сохранения состава защитной атмосферы. На поверхности поворотного стола монтируют фиксаторы, которые удерживают корзины с заготовками и предотвращают их смещение под действием центробежных сил.

Поддержание избыточного давления защитного газа под муфелем необходимо для предотвращения подсоса атмосферного воздуха через уплотнения затвора. Система управления включает прецизионные датчики давления и электромагнитные клапаны, которые подают газ в камеру в автоматическом режиме.

Если при нагреве давление растет слишком быстро, специальные сбросные затворы выпускают излишки среды в систему дожига или вытяжную вентиляцию. Это защищает тонкостенную стальную реторту от необратимой деформации и разрыва сварных швов при высоких температурах. Контроллер поддерживает стабильный уровень напора с точностью до 1–2 мбар, что гарантирует сохранность состава атмосферы в течение всей выдержки.

В случае внезапного падения давления автоматика подает звуковой сигнал и переводит печь в режим аварийной продувки азотом для спасения садки. Для защиты от превышения максимально допустимых нагрузок на муфель устанавливают механические предохранительные клапаны с разрывными мембранами. Все трубопроводы снабжают манометрами для визуального контроля состояния системы персоналом цеха.

Современная футеровка колпака выполняется из легких модулей на основе керамического волокна, которые крепятся к стальному каркасу с помощью жаропрочных шпилек. Этот материал обладает крайне низкой теплоемкостью, поэтому купол поглощает минимум энергии и быстро выходит на заданную температуру. Малый вес изоляции позволяет уменьшить мощность кранового оборудования и снизить нагрузку на несущие колонны здания.

Модули располагают в несколько слоев с перекрытием стыков, и это полностью исключает появление прямых каналов для выхода тепла наружу. Поверхность волокна отражает инфракрасные лучи обратно в зону нагрева, что повышает КПД установки на 15–20% по сравнению со старой кирпичной кладкой.

Для защиты от эрозии скоростными потоками газов поверхность футеровки покрывают специальными упрочняющими составами или закрывают тонкими экранами. Стыки между модулями уплотняют эластичными вставками, которые компенсируют вибрации при частых перестановках колпака между стендами. Если один из элементов получит механическое повреждение при контакте с муфелем, ремонт выполняют путем локальной замены блока без разборки всей стены. Использование современных композитов позволяет поддерживать температуру наружного кожуха на уровне не выше +45℃ при интенсивной работе горелок.

Система продувки обеспечивает быструю замену воздуха на инертный азот в пространстве под муфелем перед началом цикла нагрева. Газ подают через коллектор в основании пода, и он вытесняет кислород через свечу дожига или дренажную линию в верхней части реторты. Скорость подачи рассчитывают так, чтобы обеспечить пятикратный обмен объема камеры за минимальное время для экономии ресурсов.

Автоматика постоянно замеряет концентрацию остаточного кислорода с помощью электрохимических датчиков и разрешает включение нагрева только при достижении безопасного уровня. После завершения термообработки продувку повторяют для удаления горючего водорода перед подъемом муфеля со стенда.

Все клапаны и расходомеры азотной линии снабжают блокировками, которые исключают случайное смешивание газов разных типов. Для хранения запаса инертного газа используют криогенные танки или ресиверы большой емкости, которые обеспечивают стабильное давление в магистрали. В зимний период азот подогревают перед подачей в печь, чтобы избежать термического шока для уплотнений и чувствительных датчиков.

Конвекторные кольца устанавливают между отдельными рулонами ленты в стопе для создания горизонтальных каналов, по которым движется защитный газ. Эти детали имеют радиальные ребра или прорези, которые направляют поток разогретой среды непосредственно к торцам рулонов. Такое решение обеспечивает эффективный подвод тепла к внутренним виткам металла, которые в обычном состоянии прогреваются крайне медленно.

Кольца изготавливают из литых жаропрочных сплавов или штампуют из толстостенного листа, чтобы они выдерживали колоссальное давление от веса верхних ярусов садки. Правильное распределение газового потока исключает появление холодных пятен в середине рулона и гарантирует однородность структуры.

Поверхность колец проходит шлифовку для предотвращения появления царапин и вмятин на кромках тонкой стальной полосы. Геометрия ребер рассчитывается методом компьютерного моделирования для обеспечения минимального аэродинамического сопротивления системы. Применение конвекторных элементов позволяет сократить общее время термического цикла на 25–30% за счет интенсификации теплообмена в объеме садки.

Циркуляционный вентилятор стенда работает в условиях постоянного контакта с разогретым защитным газом, поэтому его узел требует мощной защиты. Вал двигателя снабжают полым внутренним каналом или внешним змеевиком для принудительной циркуляции охлаждающей воды. Это решение позволяет поддерживать температуру подшипников в пределах +60℃, даже если температура среды под муфелем достигает +800℃.

Дополнительно на валу устанавливают теплоотражающие диски и лабиринтные уплотнения, которые ограничивают прямой перенос тепла от лопастей к корпусу привода. Использование высокотемпературных смазочных составов предотвращает заклинивание вращающихся частей при длительной многодневной эксплуатации.

Корпус вентиляторного узла изготавливают из нержавеющей стали с водяной рубашкой, которая эффективно отводит тепловую энергию в общую систему рекуперации. Датчики температуры и вибрации постоянно следуят за состоянием агрегата и подают сигнал на экстренную остановку при выходе параметров за пределы нормы. Специальные магнитные муфты позволяют полностью изолировать двигатель от газовой среды, что исключает утечки водорода через уплотнения вала.
