Консольные краны

Напольные конструкции монтируют на массивную железобетонную плиту, потому что основание должно гасить вибрации и эффективно выдерживать опрокидывающий момент. Сначала подготавливают котлован глубиной 1000-1500 мм - в зависимости от характеристик грунта и проектной нагрузки на узел. Внутри устанавливают жесткий арматурный каркас из стальных стержней диаметром 16-20 мм, который надежно связывают с анкерной корзиной.

Заливку выполняют бетоном марки не ниже М300, чтобы обеспечить высокую прочность на сжатие и долговечность всей опоры. Если монтаж производят на уже готовый промышленный пол, используют химические анкеры или длинные сквозные шпильки, которые проходят через всю толщу перекрытия.

После полного застывания раствора подошву колонны выставляют по уровню, так как даже минимальный вертикальный перекос приведет к самопроизвольному движению стрелы под собственным весом. Между металлической пластиной и бетонной поверхностью часто заливают слой высокоточного безусадочного состава для полного исключения пустот. Все резьбовые соединения затягивают динамометрическим ключом.

Длина горизонтальной консоли напрямую зависит от грузоподъемности и типа крепления всей конструкции. Для стандартных серийных моделей вылет стрелы обычно составляет от 2 до 6 м, хотя по индивидуальному заказу изготавливают балки длиной до 10-12 м.

Когда проектируют длинную стрелу, используют усиленные двутавровые профили или трубчатые фермы, которые имеют высокую жесткость на изгиб и кручение. Важно учитывать, что при увеличении плеча рычага резко возрастает нагрузка на опорный узел и фундамент. Из-за этого мощные краны с большим вылетом снабжают дополнительными раскосами или подкосами, которые поддерживают свободный край балки и снижают деформацию металла.

Предельный вылет ограничивают из соображений безопасности, чтобы предотвратить чрезмерное раскачивание тали при перемещении тяжелых изделий. В концевых точках консоли обязательно устанавливают механические упоры или резиновые буферы, которые исключают сход грузовой тележки с направляющих. Если рабочая зона требует охвата более 10 м, целесообразно рассмотреть двухплечевую конструкцию со складным сочленением.

Механический привод вращения выбирают для моделей с небольшой грузоподъемностью до 2 т и длиной стрелы до 4 м. В такой системе консоль поворачивают путем приложения физического усилия к самому грузу или через специальную оттяжку, которую крепят к концу балки. Плавность хода обеспечивают качественные роликовые или шариковые подшипники в опорном узле, поэтому перемещение происходит достаточно легко.

Ручное управление удобно при выполнении точных сборочных операций, когда нужно аккуратно позиционировать деталь над оснасткой или внутри станка. Отсутствие электрического двигателя в механизме поворота снижает общую стоимость оборудования и упрощает его регламентное обслуживание.

Электрический привод обязателен для тяжелых кранов и конструкций с длинным вылетом, где инерция груза слишком велика для физического воздействия. Двигатель с червячным редуктором передает крутящий момент на шестерню, и она плавно вращает консоль со скоростью 0.5-1 оборот в минуту. Современные системы оснащают частотными преобразователями для плавного пуска и остановки, что исключает опасные рывки и раскачивание груза.

Для комплектации поворотных кранов чаще всего выбирают электрические цепные тали, которые обладают компактными размерами и небольшим собственным весом. Цепной механизм обеспечивает строго вертикальный подъем крюка без смещения в сторону, что крайне важно при установке заготовок в патроны станков.

В отличие от канатных аналогов такие устройства практически не имеют «мертвых зон» под стрелой и позволяют максимально эффективно использовать высоту помещения. Грузоподъемность тали должна соответствовать характеристикам крана или иметь запас в 10-15% для исключения перегрева двигателя при пиковых нагрузках.

Канатные передвижные тельферы применяют на консолях длиной более 6 м и при необходимости подъема грузов свыше 5 т. Они отличаются высокой скоростью работы и подходят для интенсивной эксплуатации на складах металлопроката или в крупных литейных цехах. При выборе обращают внимание на наличие двух скоростей подъема: основной - для быстрого перемещения, микроскорости - для точной посадки детали.

Для передачи электрической энергии к грузоподъемному механизму вдоль стрелы монтируют гибкий кабельный токоподвод, который часто называют фестонной системой. Кабель подвешивают на стальной трос или заправляют в специальные каретки, которые свободно перемещаются внутри С-образного профиля.

При движении тали петли провода плавно собираются в компактный пакет или растягиваются, что исключает их запутывание и чрезмерное натяжение. Такая схема отличается надежностью и простотой ремонта, так как все элементы находятся в прямой видимости и легко заменяются при износе. Использование качественной изоляции из полиуретана или резины позволяет системе стабильно работать при температурах от -20℃ до +40℃.

Более современным решением считается закрытый пластиковый кабелеукладчик, который надежно защищает жилы от механических повреждений и агрессивных сред. Энергоцепь движется внутри желоба, и она полностью исключает провисание провода, что актуально для помещений с низкими потолками. Если кран имеет угол поворота 360°, в основании колонны устанавливают кольцевой токосъемник со скользящими контактами. Это устройство передает питание от стационарной сети на вращающуюся часть конструкции без ограничения количества оборотов вокруг оси.

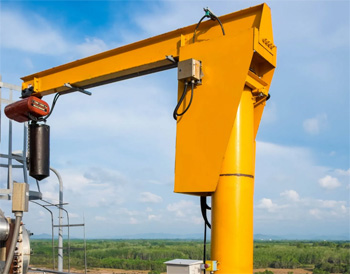

При установке оборудования на открытых площадках или под навесами применяют комплекс мер для предотвращения коррозии и обледенения. Все электрические узлы, включая двигатели и шкафы управления, выбирают с климатическим исполнением У1 и степенью защиты IP55 или выше. На корпусе тали и механизме поворота монтируют защитные козырьки из оцинкованной стали, которые отводят дождевую воду и мокрый снег.

Если кран планируют эксплуатировать при морозах ниже -20℃, внутри редукторов используют синтетическое масло с низкой вязкостью. Дополнительно устанавливают системы подогрева для кнопочного поста управления и электронных компонентов, чтобы избежать появления конденсата и отказа автоматики.

Металлоконструкцию покрывают специальными эмалями на эпоксидной или полиуретановой основе, которые имеют высокую стойкость к ультрафиолетовому излучению и влаге. Толщину лакокрасочного слоя доводят до 120-150 мкм для создания надежного барьера против атмосферных воздействий. Поверхности валов и зубчатых передач обрабатывают консистентной влагостойкой смазкой, которую регулярно обновляют согласно регламенту.

Перед покраской все стальные элементы крана подвергают обязательной дробеструйной обработке до степени очистки Sa 2.5 по международным стандартам. Эта процедура полностью удаляет прокатную окалину, ржавчину и старое покрытие, создавая на металле микрорельеф для лучшей адгезии.

В качестве первого слоя наносят цинконаполненный грунт, который обеспечивает протекторную защиту от коррозии даже при появлении глубоких царапин. Затем конструкцию покрывают двухкомпонентной эмалью, которая обладает высокой твердостью и сопротивляемостью к ударам. Финишный слой обычно имеет сигнальный желтый или оранжевый цвет, чтобы кран был хорошо заметен в рабочем пространстве цеха.

Для работы в условиях агрессивных паров кислот или высокой влажности применяют специальные химически стойкие составы на основе виниловых смол. Покрытие наносят методом безвоздушного распыления, который исключает появление пор и гарантирует равномерную толщину слоя на кромках и в углах. Внутренние полости трубчатых колонн обрабатывают антикоррозийными составами, чтобы предотвратить скрытое разрушение металла изнутри.

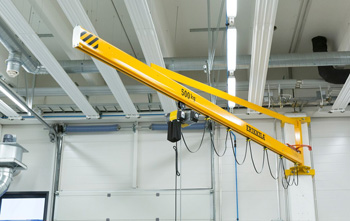

Перед установкой настенной модели проводят тщательный инженерный расчет несущей способности вертикальных конструкций здания. Если стена выполнена из кирпича или легких бетонов, монтаж крана напрямую запрещают из-за высокого риска обрушения при рывках груза. Для крепления подходят только капитальные железобетонные колонны или стальной каркас цеха, который способен выдержать крутящий момент.

При оценке учитывают не только статический вес оборудования, но и динамические коэффициенты, которые возникают в момент подъема или резкого торможения тали. Расстояние между верхним и нижним кронштейном опоры рассчитывают так, чтобы распределить нагрузку на максимально возможную площадь.

Если прочности штатных опор недостаточно, применяют технологию сквозного крепления с использованием стальных контрплит на обратной стороне стены. Эти пластины имеют площадь 0.5-1 кв.м и стягиваются между собой мощными резьбовыми шпильками диаметром от 24 мм. Такой «сэндвич» позволяет передать усилие на весь массив бетона и исключает локальное выкрашивание материала.

В зонах с высоким риском возникновения взрыва применяют краны специальной конструкции, которые полностью исключают появление искр при работе. Грузовой крюк и ролики тали изготавливают из бронзы или латуни либо покрывают слоем меди толщиной не менее 10 мкм. При случайном ударе такого инструмента о металлическую заготовку не происходит выделения тепловой энергии, достаточной для воспламенения газовой смеси.

Все электрические двигатели и пускорегулирующую аппаратуру заключают в герметичные оболочки, которые способны выдержать внутренний взрыв без передачи пламени наружу. Кабели питания прокладывают в стальных трубах или в бронированных шлангах с уплотнением всех вводов.

Вместо электрических приводов на таких кранах часто используют пневматические тали, которые работают на сжатом воздухе под давлением 6 бар. Пневмодвигатели принципиально не могут создавать искры или перегреваться, что делает их идеальными для лакокрасочных участков и нефтехимических лабораторий. Корпус крана обязательно снабжают шинами заземления для отвода статического электричества, которое накапливается при движении цепей или тросов.

Для фиксации стрелы в заданном положении используют электромагнитные дисковые тормоза, которые встраивают непосредственно в корпус приводного двигателя. Когда питание на обмотки не подают, мощные пружины прижимают фрикционные накладки к ротору, что полностью блокирует вращение консоли. При нажатии кнопки управления магнитный поток разжимает диски, и кран начинает свободно поворачиваться.

Такая система гарантирует мгновенную остановку при аварийном отключении электричества или обрыве цепи управления. Износ тормозных накладок контролируют через смотровые окна, а необходимый зазор регулируют при помощи юстировочных болтов.

В дополнение к основному тормозу часто применяют частотные преобразователи, которые обеспечивают контролируемое замедление без механического трения. Электроника плавно снижает обороты двигателя, что позволяет избежать резких толчков и раскачки тяжелых заготовок при остановке. Для кранов с ручным поворотом предусматривают фрикционные колодки с винтовым прижимом, которые позволяют оператору вручную выставить нужное сопротивление вращению.

Регламентные проверки подъемного оборудования выполняют в несколько этапов для обеспечения постоянной безопасности эксплуатации. Первичное полное освидетельствование проводят сразу после монтажа крана в цехе перед вводом его в промышленную эксплуатацию.

В дальнейшем каждые 12 месяцев выполняют частичное освидетельствование, которое включает визуальный осмотр сварных швов, проверку состояния крюка, цепи и заземления. Раз в 3 года кран подвергают полному техническому обследованию с проведением статических и динамических испытаний на стенде или по месту установки. Все полученные результаты и параметры замеров обязательно вносят в паспорт оборудования и специальный журнал учета.

Статические испытания проводят с нагрузкой, которая на 25% больше паспортной грузоподъемности крана, при этом груз удерживают на весу в течение 10 минут. Это позволяет проверить упругую деформацию балки и надежность крепления анкеров к фундаменту или стене.

При динамической проверке перемещают груз с массой на 10% выше номинала, чтобы подтвердить работоспособность тормозов и плавность хода всех механизмов. Если в процессе техосмотра обнаруживают износ цепи более 10% от первоначального калибра или трещины в металле, эксплуатацию техники немедленно прекращают до устранения дефектов.

Совместную работу двух единиц техники часто организуют для перемещения длинномерных балок, труб или тяжелых рам, которые превышают возможности одного устройства. В такой схеме используют два отдельных крана, которые устанавливают на определенном расстоянии друг от друга для охвата всей длины изделия. Для безопасного выполнения операции применяют специальные траверсы, которые распределяют нагрузку между крюками и исключают перекос заготовки.

Важно обеспечить синхронную работу всех механизмов, поэтому управление лучше осуществлять с одного переносного радиопульта. Это позволяет одновременно контролировать подъем и поворот обеих консолей без риска столкновения или падения груза.

Если два крана монтируют на общую колонну или близко расположенные опоры, устанавливают систему защиты от столкновений. Она включает в себя оптические лазерные датчики или ультразвуковые сенсоры, которые фиксируют сближение стрел и автоматически отключают приводы. Такая блокировка предотвращает механические повреждения металлоконструкций при ошибочных действиях персонала.

Настенные модели часто располагают на разных уровнях по высоте, чтобы их рабочие зоны могли частично перекрываться без взаимных помех.

Диапазон вертикального перемещения крюка определяют конструкцией тали и высотой установки самой консоли над уровнем пола. Если в цехе требуется обслуживать глубокие шахты или подавать груз с нижнего этажа, устанавливают цепные тали с увеличенным контейнером для сбора цепи.

В стандартном исполнении высота подъема составляет 3-6 м, но этот параметр легко меняют путем установки более длинного грузового элемента. Важно следить, чтобы при опускании крюка на барабане или внутри механизма оставался безопасный запас длины. Наличие концевых выключателей в верхнем и нижнем положении исключает удар цепи о корпус и повреждение редуктора при невнимательности.

Напольные колонны изготавливают разной высоты с шагом 500 мм, что позволяет подобрать оптимальный уровень вылета стрелы под конкретные задачи производства. При установке настенных кранов высоту монтажа выбирают исходя из габаритов оборудования, которое стоит внизу, и требуемого зазора для безопасного проноса деталей. Если станок имеет высокую станину, консоль крепят выше, чтобы таль могла свободно перемещать изделия над всеми выступающими частями агрегата.
