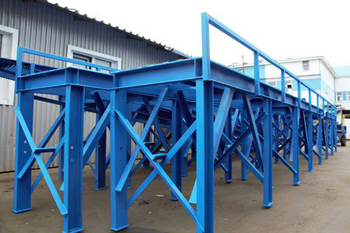

Изготовление эстакад

При проектировании эстакад инженеры учитывают не только статический вес самой конструкции и груза, но и динамические усилия, возникающие при движении транспорта или работе кранов. Расчет ведется согласно нормам СП 20.13330.2016 с применением повышающих коэффициентов динамичности. Эти коэффициенты учитывают рывки при старте и торможении техники, а также вибрации, которые могут вызвать резонанс металлоконструкции. Для эстакад, обслуживающих тяжелые погрузчики, дополнительно рассчитывается нагрузка на каждое колесо в пятне контакта с покрытием.

Тщательный анализ напряженно-деформированного состояния позволяет подобрать оптимальное сечение балок и колонн, гарантируя отсутствие остаточных деформаций и прогибов при интенсивной эксплуатации. Правильный расчет динамики является залогом безопасности промышленного объекта и исключает риск внезапного разрушения сварных узлов под воздействием циклической усталости металла.

Сталь марки 09Г2С относится к категории низколегированных конструкционных сталей и обладает уникальным сочетанием вязкости и прочности. Главное достоинство этого материала заключается в сохранении механических характеристик при экстремально низких температурах.

Обычная углеродистая сталь при морозе ниже -30 градусов становится хрупкой, что может привести к мгновенному раскалыванию нагруженной балки при случайном ударе или вибрации. Сталь 09Г2С сохраняет необходимую ударную вязкость даже при -70 градусах, обеспечивая надежность эстакад в северных широтах. Кроме того, эта марка отличается превосходной свариваемостью и не требует предварительного подогрева, что существенно упрощает процесс изготовления отправочных марок в заводских условиях.

Использование качественного легированного сплава позволяет уменьшить общую металлоемкость проекта без потери расчетной долговечности сооружения.

Использование болтовых соединений на основе высокопрочного крепежа классов 8.8 или 10.9 значительно повышает технологичность и надежность сборки эстакад на объекте. В отличие от сварки болтовое соединение обеспечивает конструкции необходимую податливость при температурных расширениях металла и сильных ветровых нагрузках. Это предотвращает возникновение опасных внутренних напряжений в узлах сопряжения ферм и колонн.

С коммерческой точки зрения болтовой монтаж выгоднее, так как позволяет вести работы в любое время года без устройства специальных тепляков, которые обязательны для качественной сварки на морозе. Каркас на болтах считается сборно-разборным, что дает возможность в будущем демонтировать эстакаду и установить ее на новом месте.

На производстве отверстия под болты выполняются на ЧПУ-центрах с микронной точностью, что гарантирует идеальную собираемость конструкции без дополнительной подгонки деталей.

Наливные эстакады, предназначенные для работы с легковоспламеняющимися жидкостями, проектируют с учетом жестких норм взрывопожаробезопасности. При их изготовлении в конструкцию в обязательном порядке интегрируют системы искробезопасного заземления и молниезащиты. Все металлические элементы объединяются в единый контур для отвода статического электричества, возникающего при трении нефтепродуктов о стенки труб.

Поверхность пешеходных настилов и лестниц выполняется из материалов, исключающих образование искры при падении инструментов. Конструкция должна оснащаться стационарными узлами для подключения систем пожаротушения и водяного охлаждения. Особое внимание уделяется герметичности сварных швов технологических трубопроводов, проложенных по эстакаде.

Соблюдение регламентов МЧС и Ростехнадзора на этапе производства минимизирует риски техногенных аварий и обеспечивает защиту персонала в зонах повышенной опасности.

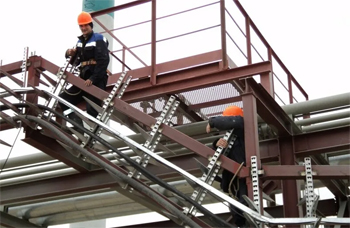

Крепление трубопроводов к несущему каркасу эстакады осуществляется через систему подвижных и неподвижных опор. При проектировании инженеры рассчитывают усилия, передающиеся от труб на балки эстакады при температурных деформациях и гидроударах.

Неподвижные опоры жестко фиксируют магистраль в определенных точках, тогда как скользящие или катковые опоры позволяют трубе свободно перемещаться вдоль оси. При изготовлении технологических эстакад важно предусмотреть усиленные площадки под установку этих опорных элементов. Важно, чтобы крепежные хомуты имели диэлектрические прокладки для предотвращения электрохимической коррозии в местах контакта разнородных металлов.

Правильное распределение весовых и компенсационных нагрузок исключает прогиб ригелей эстакады и предотвращает разрыв стыков трубопровода, обеспечивая стабильную работу инженерных сетей предприятия.

Установка массивных опорных колонн на заболоченных участках или на территориях с насыпным грунтом требует устройства сложных свайных фундаментов. Для обеспечения устойчивости эстакады применяют забивные или винтовые сваи, объединенные мощным бетонным ростверком.

При изготовлении опор для таких условий инженеры закладывают возможность регулировки высоты базы колонны для компенсации возможной неравномерной осадки фундамента. Геодезический контроль вертикальности опор проводится на каждом этапе монтажа, так как малейшее отклонение в основании на большой высоте пролета превращается в значительное смещение, способное вызвать заклинивание температурных компенсаторов.

Использование химических анкеров и специализированных заливок при фиксации баз опор гарантирует монолитность соединения и защиту анкерных болтов от коррозии под воздействием почвенной влаги и агрессивных грунтовых вод.

Мобильные эстакады (рампы) предназначены для обеспечения заезда погрузчика с уровня земли в кузов автомобиля или на ж/д платформу. При их изготовлении ключевым узлом становится гидравлическая или механическая система регулировки высоты. Гидравлический привод позволяет плавно подстраивать уровень рампы под высоту конкретного транспортного средства с точностью до сантиметра.

Механические домкраты более просты и надежны в условиях сильных морозов, так как не зависят от вязкости масла. Конструкция мобильной эстакады обязательно включает в себя транспортные колеса и дышло для перемещения рампы по территории склада. На производстве рама испытывает высокие нагрузки на кручение при заезде техники, поэтому каркас сваривается из усиленных швеллеров с использованием диагональных связей.

Качественное исполнение механизмов гарантирует легкость настройки и безопасность погрузочных операций без риска самопроизвольного опускания аппарели.

При изготовлении проходов и площадок обслуживания эстакад использование пресснастила или сварной решетки предпочтительнее. Решетчатая структура обладает высокой несущей способностью при значительно меньшем весе по сравнению с рифленым стальным листом. Это позволяет снизить нагрузку на несущие фермы эстакады и сэкономить на металлоемкости.

С точки зрения безопасности решетка идеальна для наружной эксплуатации: сквозь ячейки беспрепятственно проходят дождь, снег и грязь, что исключает образование наледи и луж. Поверхность решетки снабжается специальными зубьями противоскольжения, обеспечивающими надежное сцепление подошвы обуви с металлом даже в условиях замасливания.

Кроме того, прозрачность настила облегчает визуальный контроль за состоянием нижележащих коммуникаций и опор, упрощая регламентные осмотры и техническое обслуживание сооружения в течение всего срока службы.

Стальная эстакада большой протяженности подвержена значительным линейным расширениям под воздействием солнечного нагрева. При изменении температуры на 50 градусов пролет длиной 100 метров может удлиниться на 6 см. Если конструкция будет абсолютно жесткой, эти перемещения создадут разрушительные усилия в узлах крепления к фундаментам.

Для предотвращения деформаций при изготовлении эстакаду разделяют на независимые температурные блоки. В местах стыковки блоков проектируются температурные швы со скользящими опорами или деформационными вставками. Это позволяет отдельным сегментам эстакады свободно расширяться и сужаться, не влияя на общую устойчивость сооружения.

Профессиональный расчет расположения и ширины этих зазоров на этапе проектирования исключает риск искривления колонн и растрескивания сварных швов, гарантируя геометрическую стабильность объекта в любых климатических условиях.

Строительство эстакад через ж/д пути - задача повышенной сложности. Она требует жесткой координации с транспортными службами. Основная часть работ выполняется в короткие периоды остановки движения поездов, называемые технологическими окнами.

При изготовлении конструкций для такого монтажа инженеры стремятся максимально укрупнить отправочные марки, чтобы на месте требовалось минимум сварочных операций. Часто используется метод надвижки или подъема полностью собранных пролетов с помощью сверхмощных кранов. Все элементы должны иметь заранее смонтированные системы страховки и защитные экраны, предотвращающие падение инструментов и материалов на рельсы.

Детальная подготовка всех узлов сопряжения на заводе позволяет провести финальную стыковку за несколько часов, обеспечивая безопасность движения составов и минимизируя время перекрытия важной транспортной артерии.

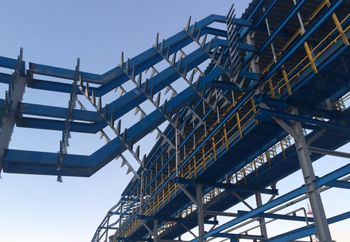

Высокие технологические эстакады, расположенные на открытых пространствах, испытывают колоссальное давление ветра. Обширная поверхность трубопроводов и кабельных лотков создает эффект паруса, передавая крутящие и изгибающие моменты на опорные стойки.

При проектировании инженеры рассчитывают устойчивость конструкции к опрокидыванию, исходя из аэродинамических характеристик всех элементов. Если парусность велика, шаг между опорами сокращается, а сечение колонн увеличивается. При изготовлении стоек для ветреных регионов применяются дополнительные ребра жесткости и усиленные анкерные фланцы. Важную роль играет конфигурация самих ферм: решетчатые структуры пропускают воздух сквозь себя, значительно снижая ветровую нагрузку по сравнению со сплошными конструкциями.

Расчет аэродинамики на этапе производства гарантирует стабильность эстакады при ураганных порывах ветра, предотвращая раскачивание и повреждение коммуникаций.
