Изготовление рекламных щитов

Проектирование рекламного щита начинается с расчета парусности его рекламного поля. Поскольку щит формата 3х6 м представляет собой огромную плоскость, при сильных порывах ветра на него воздействуют колоссальные опрокидывающие моменты.

Инженеры используют нормы СП 20.13330 для конкретного ветрового района, учитывая не только среднюю скорость ветра, но и пиковые нагрузки. В расчетах учитывается коэффициент аэродинамического сопротивления и динамическая составляющая. Чтобы конструкция не вибрировала и не деформировалась, силовой каркас изготавливается из стальных профилей с рассчитанным запасом прочности. Важной частью является проверка устойчивости самой опоры на изгиб.

Тщательный расчет гарантирует, что массивная конструкция сохранит вертикальность и целостность даже при штормовых предупреждениях, исключая риск обрушения на проезжую часть.

Выбор основания зависит от габаритов щита и характеристик грунта на месте установки. Самое распространенное решение - монолитный железобетонный фундамент, который заливается непосредственно в котлован. Для стандартных билбордов часто используют сборные бетонные блоки, соединенные стальными связями, что ускоряет монтаж. В условиях слабых или пучинистых грунтов применяют свайные фундаменты с ростверком или винтовые сваи большого диаметра.

Глубина заложения фундамента должна быть ниже уровня промерзания почвы для исключения сезонных перекосов. На этапе изготовления фундамента в него закладывается анкерная группа: массивные стальные шпильки, к которым будет прикручен фланец опоры. Профессиональная подготовка основания обеспечивает неподвижность многотонной конструкции на протяжении десятилетий эксплуатации.

V-образные, или «двухсторонние» щиты позволяют размещать рекламу для встречных потоков транспорта одновременно, используя только одно место под фундамент. Это значительно снижает затраты на аренду земли и земельные работы. С инженерной точки зрения такая форма создает более сбалансированную нагрузку на центральную опору, так как плоскости щитов частично компенсируют ветровое давление друг друга при определенных направлениях ветра.

Изготовление подобных конструкций требует точного расчета узла сопряжения консолей с основным столбом. Важно обеспечить жесткость треугольной фермы, чтобы исключить крутильные колебания. V-образная компоновка повышает коммерческую эффективность объекта в два раза, сохраняя высокую эстетическую привлекательность и современный облик рекламного носителя.

Сталь 09Г2С - низколегированный сплав, обладающий повышенным пределом текучести и отличной хладостойкостью. При изготовлении высоких рекламных опор, которые постоянно испытывают динамические нагрузки от ветра, использование этого материала критически важно.

В отличие от обычных строительных сталей 09Г2С не теряет вязкости при сильных морозах, что предотвращает появление хрупких трещин в сварных швах и основном металле в зимний период. Это гарантирует выживаемость конструкции при резких температурных перепадах.

Кроме того, высокая прочность этой марки стали позволяет уменьшить сечение и вес опоры без потери ее несущей способности. Это снижает затраты на транспортировку и облегчает подъем конструкции крановой техникой во время монтажных работ на объекте.

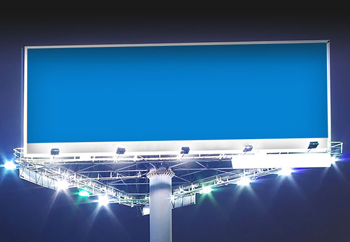

Для качественной подсветки рекламного поля в темное время суток используют выносные кронштейны со светодиодными прожекторами. При изготовлении щитов инженеры рассчитывают длину и угол наклона кронштейнов таким образом, чтобы обеспечить равномерную заливку светом всей площади баннера без слепящих пятен.

Светодиодные светильники должны иметь класс защиты не ниже IP65 для работы под дождем и снегом. Важно обеспечить герметичность кабельных вводов внутри металлической опоры для предотвращения коротких замыканий. В современных конструкциях часто применяются системы автоматического включения по датчику освещенности и программируемые таймеры для экономии электроэнергии в ночные часы.

Правильно настроенное освещение делает рекламу эффективной круглосуточно, не создавая при этом помех для водителей проезжающего транспорта.

Нижняя часть рекламной стойки и ее фланец находятся в постоянном контакте с влагой, агрессивными солями почвы и блуждающими токами. Для предотвращения подслойной коррозии при изготовлении применяется комплексная защита.

Самый эффективный метод - горячее цинкование, создающее на металле слой толщиной до 120 микрон. Дополнительно подземная часть опоры и зона выхода из бетона обрабатываются битумными мастиками или эпоксидными составами повышенной прочности. Это создает непроницаемый гидроизоляционный барьер.

Тщательная изоляция фундамента и основания стойки исключает истончение стенок металла в самом нагруженном узле конструкции. Качественная защита от ржавчины на этапе производства позволяет эксплуатировать рекламный щит более двадцати лет без риска внезапного падения из-за коррозионного ослабления металла.

Суперсайты - рекламные гиганты с размером поля 5х15 м и более, установленные на опорах высотой до 30 метров. Изготовление таких конструкций подразумевает их разделение на несколько секций для возможности транспортировки.

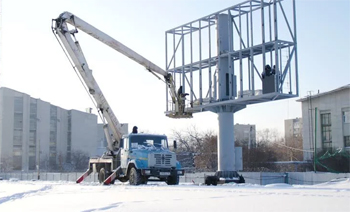

Процесс монтажа - сложная технологическая операция, требующая привлечения тяжелых автокранов грузоподъемностью от 50 т. Сборка обычно проводится в два этапа: сначала устанавливается и бетонируется мощная опора, а затем на нее поднимается собранная на земле «голова» со всеми прожекторами и сетками. На этапе производства особое внимание уделяется фланцевым соединениям и качеству высокопрочных болтов, так как они удерживают многотонный вес.

Профессиональный монтаж суперсайтов требует идеальных погодных условий и высокой квалификации стропальщиков для исключения раскачивания груза.

Способ фиксации рекламного полотна напрямую влияет на ветровую нагрузку, передаваемую на каркас. При изготовлении современных рекламных щитов используют системы натяжения со стальными шпильками или специальными пружинными зажимами. Это позволяет натянуть виниловое полотно до состояния барабана, исключая его хлопанье и парусность на ветру.

Свободно висящий баннер при порывах ветра создает динамические удары, которые способны разбить сварные швы каркаса и привести к усталостному разрушению металла. Профессиональная система натяжения обеспечивает равномерное распределение усилий по всему периметру рамы, что значительно повышает устойчивость конструкции.

Кроме того, качественное натяжение без складок и морщин является обязательным требованием для сохранения эстетической привлекательности рекламы и правильного восприятия изображения.

Создание трехмерной цифровой модели позволяет исключить ошибки при сборке сложных многокомпонентных конструкций. На этапе проектирования в специализированном ПО проверяют точность стыковки балок каркаса, расположение отверстий под крепеж и удобство прокладки кабелей внутри опоры.

3D-моделирование позволяет инженерам провести виртуальные испытания на прочность, выявляя зоны максимальных напряжений. Это особенно важно для нестандартных рекламных установок с выносными элементами или динамическими частями. На основе модели автоматически генерируются программы для станков лазерной резки, что обеспечивает идеальную повторяемость деталей.

Заводское изготовление по цифровым чертежам гарантирует, что все элементы щита сойдутся на монтажной площадке без зазоров и необходимости ручной подрезки металла на высоте.

Рекламный щит - высотная металлоконструкция, подключенная к электросети, что делает его объектом повышенной опасности. При изготовлении и монтаже в обязательном порядке создается контур заземления. Стальная опора соединяется с заглубленными в грунт электродами, что обеспечивает защиту от поражения током при повреждении изоляции светильников.

Кроме того, опора служит естественным молниеотводом. На этапе производства внутри конструкции монтируют распределительные щитки с автоматическими выключателями и устройствами защитного отключения. Все электромонтажные работы проводятся с использованием кабелей в двойной негорючей изоляции, проложенных в защитных гофрах.

Правильно выполненное заземление защищает не только людей, но и чувствительную электронику контроллеров в скроллерах и медиафасадах от импульсных перенапряжений во время грозы.

Транспортировка длинномерных стоек билбордов длиной от 10 до 20 м требует использования низкорамных тралов-раздвижек. На производстве опоры подготавливают к перевозке: все выступающие элементы и фланцы защищают от повреждений.

Важно правильно зафиксировать груз на платформе, чтобы избежать деформации стенок трубы при затягивании цепей. Для экономии места при перевозке нескольких конструкций могут применяться специальные ложементы, позволяющие складывать опоры в пачки без повреждения лакокрасочного слоя. Логистическая служба заранее согласовывает маршрут с дорожными инспекциями, учитывая высоту мостов и радиус поворотов.

Профессиональная организация доставки гарантирует сохранность геометрии массивных деталей, что критично для последующего точного монтажа на анкерные болты фундамента.
