Спецтехника

Рамы современной спецтехники изготавливают из высокопрочных марок низколегированной стали, потому что основание должно выдерживать колоссальные динамические нагрузки при работе. Для раскроя листов применяют установки лазерной или плазменной резки с числовым управлением, чтобы обеспечить идеальную точность стыковки всех элементов каркаса.

Сварку силовых узлов проводят в среде защитных газов, так как такая технология исключает появление пор и гарантирует высокую прочность шва при сильных морозах. Основу конструкции составляют лонжероны коробчатого сечения, которые сопротивляются деформациям во время движения. На этапе проектирования в металле делают специальные технологические отверстия, которые снижают концентрацию напряжений в зонах крепления тяжелых агрегатов и узлов трансмиссии.

В нагруженных местах конструкцию усиливают дополнительными стальными накладками, которые приваривают прерывистым швом для предотвращения термических поводок основного проката. Все сварочные соединения проходят обязательный ультразвуковой контроль, потому что наличие скрытых внутренних дефектов в силовом скелете машины недопустимо.

Их изготавливают из высоколегированной марганцовистой стали, которую часто называют сталью Гадфильда. Этот материал обладает уникальной способностью к упрочнению, когда под воздействием сильных ударов и высокого давления твердость металла резко возрастает. Внутренняя часть детали при этом сохраняет исходную вязкость, что предотвращает внезапную поломку зуба при контакте с твердыми скальными породами.

Производство таких элементов осуществляют методом литья с последующей закалкой для получения однородной структуры аустенита. Геометрию рабочей кромки проектируют так, чтобы в процессе естественного износа сохранялся эффект самозатачивания, позволяющий сохранять высокую производительность копания.

Поверхность коронок дополнительно усиливают наплавкой из твердых сплавов на основе карбида вольфрама, чтобы увеличить ресурс детали на абразивных грунтах. Систему крепления зуба к адаптеру делают безболтовой с использованием стальных пальцев и эластичных фиксаторов, которые исключают потерю элемента при сильной вибрации. Такая конструкция позволяет проводить быструю замену изношенных коронок прямо на объекте без использования тяжелого сварочного оборудования.

Корпуса гидравлических цилиндров производят из бесшовных горячекатаных труб, которые проходят процедуру хонингования внутренней поверхности до зеркального блеска. Шероховатость стенок поддерживают на уровне 0.2 мкм, чтобы исключить преждевременный износ уплотнений при перемещении поршня. Штоки изготавливают из легированной стали, после чего их подвергают закалке токами высокой частоты для достижения твердости 60 HRC.

Поверхность покрывают слоем хрома толщиной 50 мкм, который защищает металл от коррозии и повреждений при попадании песка. Такая многослойная структура позволяет узлам стабильно работать при давлении в системе до 450 бар без деформации стенок и нарушения герметичности.

Для предотвращения утечек применяют пакеты многокомпонентных уплотнений, которые включают в себя направляющие кольца и грязесъемники для очистки штока. В конструкцию крышек цилиндров встраивают демпфирующие клапаны, которые плавно замедляют движение поршня в крайних положениях для исключения гидроударов. Все порты для подключения рукавов высокого давления имеют усиленную резьбу или фланцевое соединение, которое выдерживает вибрации. Сварку донной части и проушин выполняют на автоматических установках, потому что это гарантирует глубокое проплавление металла и высокую прочность шва.

Кабины — жесткий силовой каркас, который проектируют по международным стандартам безопасности для защиты оператора. Эти нормативы гарантируют сохранность жизненного пространства при опрокидывании машины или падении на крышу тяжелых предметов. Каркас собирают из гнутых стальных профилей сложного сечения, которые соединяют между собой роботизированной сваркой для обеспечения жесткости.

Металлические панели обшивки проходят антикоррозийную обработку методом катафореза, когда деталь полностью погружают в ванну с красящим составом. Остекление выполняют из многослойного закаленного триплекса, который выдерживает удары камней и не рассыпается на острые осколки при разрушении.

Для снижения уровня шума и вибрации кабину устанавливают на раму через специальные вязкостные опоры, которые эффективно гасят колебания от двигателя. Внутренние полости стоек заполняют звукопоглощающими полимерами, чтобы обеспечить комфортные условия труда в течение двенадцатичасовой смены. Двери оснащают усиленными петлями и надежными замками, которые исключают открытие при сильной тряске на бездорожье. В крышу встраивают аварийные люки и мощные светодиодные прожекторы, которые позволяют безопасно работать в темное время суток.

Гусеничная лента состоит из набора отдельных звеньев, которые соединяют между собой стальными пальцами и износостойкими втулками. Траки изготавливают методом горячей штамповки из легированной стали с высоким содержанием бора, потому что этот элемент повышает прокаливаемость материала. Рабочую поверхность звеньев подвергают глубокой закалке, чтобы они могли сопротивляться интенсивному истиранию об абразивный грунт.

Внутренние полости пальцев имеют каналы для подачи смазки, которая удерживается внутри при помощи эластичных уплотнений. Такая закрытая конструкция шарнира исключает попадание грязи внутрь и увеличивает ресурс ходовой части на 50% по сравнению с сухими цепями.

Направляющие колеса и катки производят из кованой стали, а их беговые дорожки закаливают до твердости 55 HRC для уменьшения износа. Ведущие звездочки имеют сменные сегменты, которые крепят на болты, и это позволяет проводить ремонт без полной разборки всей тележки. Система натяжения гусеницы включает мощную пружину и гидравлический цилиндр, который заполняют консистентной смазкой. Пружина выполняет роль амортизатора: между траком и колесом попадает камень, она предотвращает обрыв цепи.

Планетарные редукторы используют в приводах хода и поворота платформы, потому что они позволяют передавать огромный крутящий момент при компактных габаритах. Конструкция включает центральную солнечную шестерню, несколько сателлитов и внешнее коронное колесо с внутренними зубьями.

Нагрузка в такой передаче распределяется сразу на несколько точек контакта, что снижает удельное давление на каждый зуб. Все шестерни изготавливают из хромоникелевых сталей, которые проходят процедуру цементации и шлифовки для достижения идеального профиля. Такая точность обработки уменьшает потери на трение и обеспечивает бесшумную работу механизма при высоких оборотах вала.

Корпус редуктора отливают из высокопрочного чугуна или стали, после чего его подвергают чистовой расточке для установки подшипников качения. Внутренняя полость агрегата заполнена маслом, которое циркулирует за счет вращения деталей и эффективно отводит тепло к стенкам. Магнитные пробки в нижней части картера улавливают микроскопическую металлическую пыль, что предотвращает абразивный износ зацеплений.

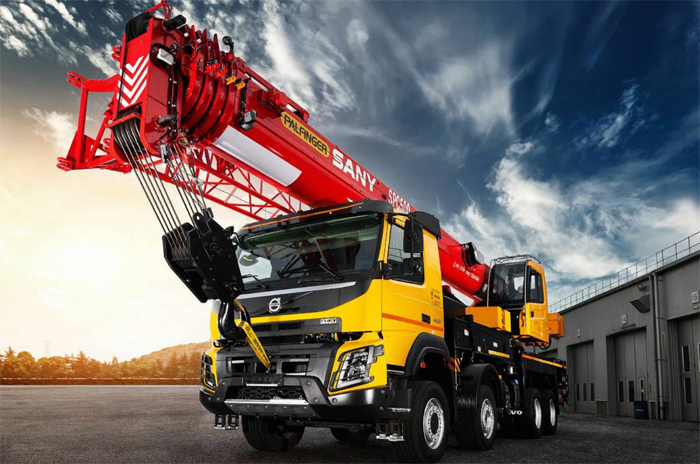

Телескопические стрелы кранов изготавливают из сверхвысокопрочной стали, которая позволяет снизить массу конструкции без потери жесткости. Для обеспечения плавного скольжения секций внутри коробов устанавливают сменные плиты, которые производят из графитонаполненного полиамида или бронзы. Эти элементы принимают на себя все силы трения и предотвращают прямой контакт стальных поверхностей, который привел бы к задирам металла.

Плиты крепят при помощи винтов, и они позволяют компенсировать зазоры, которые возникают по мере естественного износа материала. Поверхность секций покрывают консистентными смазками, которые сохраняют свои свойства при попадании пыли и в широком диапазоне температур.

На наружных стенках стрелы монтируют направляющие ролики, которые поддерживают гидравлические рукава во время выдвижения. Внутренние полости секций усиливают поперечными диафрагмами, которые предотвращают потерю устойчивости профиля под действием изгибающего момента. Сварку продольных швов выполняют лазером или под слоем флюса, потому что такая технология обеспечивает безупречную ровность поверхности.

Кузова для перевозки скальных пород имеют U-образную форму, которая предотвращает налипание влажного грунта и облегчает разгрузку. Днище и борта изготавливают из износостойкой стали с твердостью до 500 HRC, которая успешно сопротивляется ударам огромных глыб. Силовой каркас кузова состоит из системы продольных и поперечных балок, которые принимают на себя энергию падения материала из ковша.

Внутренние поверхности часто оснащают дополнительными футеровочными плитами, которые можно заменить после истирания без капитального ремонта всей платформы. Такая модульная конструкция значительно увеличивает срок службы дорогостоящего оборудования в условиях круглосуточной эксплуатации в шахтах.

Для работы в зимний период кузов оснащают системой подогрева отработавшими газами, которые циркулируют по каналам внутри силовых ребер. Это исключает примерзание породы к металлу и гарантирует полную выгрузку материала даже при экстремально низких температурах. Передний борт имеет массивный защитный козырек, который полностью закрывает кабину от случайного падения камней сверху. Задний борт часто делают откидным с механическим приводом, чтобы обеспечить быструю очистку платформы при наклоне.

Шарнирные соединения спецтехники работают в условиях постоянного трения, поэтому для их изготовления выбирают высокоуглеродистые легированные стали. Пальцы производят из стали 40Х, после чего заготовку подвергают глубокой закалке и последующей шлифовке до нужного размера. Поверхностный слой дополнительно упрочняют токами высокой частоты на глубину 4 мм, чтобы достичь максимальной твердости при сохранении вязкой сердцевины.

Втулки изготавливают из подшипниковых сталей или марганцовистого литья, которое обладает высокой износостойкостью в паре со стальным элементом. На внутренней поверхности втулок нарезают спиральные канавки, которые служат для равномерного распределения смазки по всей зоне контакта.

Для фиксации пальцев в проушинах используют стопорные пластины или болты, которые предотвращают осевое смещение и выпадение деталей. Точность подгонки элементов должна соответствовать жестким квалитетам, чтобы минимизировать люфты и обеспечить плавность движения оборудования. При наличии больших зазоров в шарнирах возникают ударные нагрузки, которые быстро разрушают посадочные места в раме или стреле. В современных моделях применяют самосмазывающиеся втулки с полимерным напылением, которые могут работать без частого обслуживания.

Системы охлаждения двигателей спецтехники включают несколько независимых секций радиаторов для охлаждения антифриза и гидравлического масла. Теплообменники изготавливают из алюминиевых сплавов методом пайки в вакуумных печах, и это обеспечивает высокую прочность сот. Радиаторы имеют увеличенный шаг пластин, чтобы они меньше забивались пылью и мелкими частицами грунта во время работы.

Вентилятор с гидравлическим приводом может менять направление вращения для автоматической продувки и очистки сердцевины от скопившегося мусора. Такая функция реверса крайне полезна при работе в сельском хозяйстве, где радиаторы засоряются растительными остатками очень быстро.

Скорость вращения лопастей регулирует компьютер через пропорциональный клапан в зависимости от фактической температуры агрегатов. Это позволяет двигателю быстро выходить на рабочий режим и экономить топливо за счет снижения паразитной нагрузки. Расширительные бачки производят из ударопрочного пластика, и они оснащены датчиками уровня жидкости для предотвращения перегрева. Все патрубки имеют усиленную оплетку, которая защищает их от разрыва при резких скачках давления и сильной вибрации.

Устройства быстрой смены, или квик-каплеры, позволяют менять ковши и гидромолоты в течение нескольких минут без выхода оператора. Механизм состоит из прочного стального корпуса с захватными крюками, которые входят в зацепление с адаптерами на сменном инструменте. Фиксацию осуществляет мощный гидравлический стопорный палец, который выдвигается при подаче команды из кабины.

В конструкцию обязательно встраивают механический замок или обратный клапан, который предотвращает выпадение оборудования при падении давления. Корпус квик-каплера изготавливают из кованой легированной стали, потому что он передает все рабочие усилия от стрелы к навесному агрегату.

Для подключения гидравлических линий используют быстроразъемные соединения, которые позволяют стыковать шланги без потери масла. Современные автоматические системы обеспечивают стыковку всех электрических и гидравлических разъемов одновременно. Поверхность захватных механизмов проходит процедуру закалки, чтобы противостоять износу от постоянного трения в зоне контакта. Наличие квик-каплера превращает экскаватор в универсальную машину, которая может выполнять десятки операций на одной площадке.

Противовесы обеспечивают устойчивость спецтехники при подъеме тяжелых грузов и позволяют сместить центр тяжести машины в безопасную зону. Их изготавливают в виде массивных блоков из литого чугуна или стали, которые имеют специальные пазы для монтажа на раму.

Для кранов большой мощности применяют наборные конструкции, где количество грузов можно менять в зависимости от веса поднимаемого объекта. Блоки фиксируют при помощи стальных пальцев или гидравлических зажимов, которые исключают смещение массы при поворотах платформы. Точный расчет веса и формы противовеса гарантирует защиту машины от опрокидывания при максимальном вылете стрелы.

На экскаваторах противовес часто выполняет роль защитного бампера, который прикрывает моторный отсек от ударов в стесненных условиях. Поверхность отливок окрашивают сигнальными цветами, чтобы обозначить габариты вращающейся части для окружающего персонала. В некоторых моделях предусмотрена система активного перемещения противовеса, которая меняет его вылет в зависимости от текущей нагрузки. Это позволяет сохранять баланс конструкции и снижает давление на опорное устройство и ходовую часть.

Колесные диски для карьерных самосвалов выпускают из высокопрочной листовой стали методом горячей штамповки и последующей сварки. Обод колеса состоит из нескольких разъемных сегментов, которые включают в себя посадочное кольцо и стопорное кольцо для фиксации шины. Такая многосоставная конструкция необходима для монтажа огромных покрышек, диаметр которых может превышать 3 м.

Центральную часть диска изготавливают из толстого стального проката и подвергают точной механической обработке на карусельных станках. Отверстия под крепежные шпильки сверлят на машинах с ЧПУ, чтобы обеспечить идеальную соосность и равномерное распределение нагрузки.

Все сварные швы проходят рентгенографический контроль, потому что диск должен выдерживать давление воздуха до 8 бар и огромный вес машины. Поверхность металла защищают многослойным порошковым покрытием, которое устойчиво к сколам от камней и воздействию агрессивных сред. Посадочные места под уплотнительные кольца шлифуют для обеспечения полной герметичности бескамерных шин.
