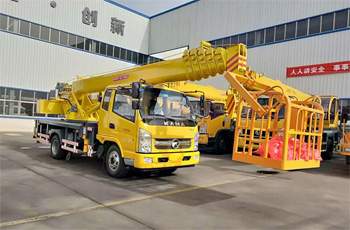

Крано-манипуляторные установки (КМУ)

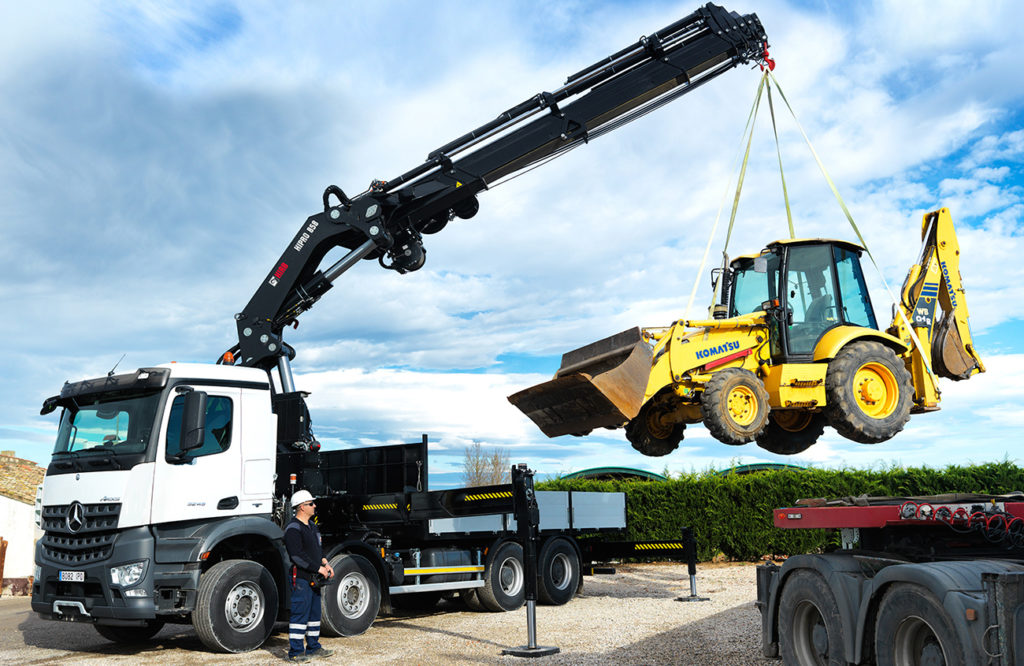

Z-образные краны складывают поперек рамы автомобиля в компактный узел, когда технику переводят в транспортное положение. Такое решение позволяет оставить кузов полностью свободным для перевозки крупного металлопроката или длинных стальных балок.

Конструкция включает несколько шарнирных сочленений, которые обеспечивают высокую маневренность при работе в тесных цехах или около складских стеллажей. Стрелу чаще располагают непосредственно за кабиной грузовика, чтобы правильно распределить осевые нагрузки и сохранить хорошую управляемость машины. Механизм быстро приводят в готовность и он не перекрывает обзор водителю при движении по скоростным трассам.

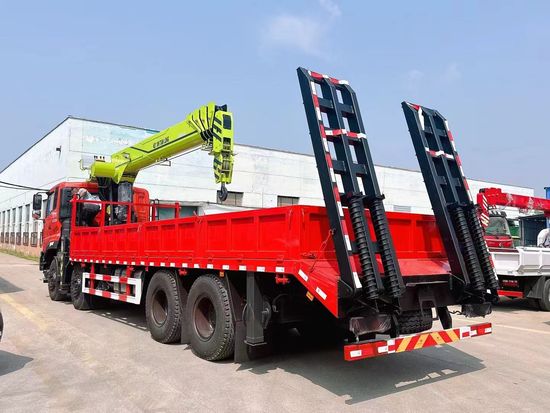

L-образные установки имеют прямую стрелу, которую во время поездки укладывают над кабиной или вдоль платформы. Этот тип оборудования подразумевает обязательное наличие тросовой подвески и мощной лебедки для вертикального перемещения объектов. Прямая конфигурация стрелы дает возможность опускать тяжелые детали в глубокие фундаментные котлованы или подавать арматуру через высокие заборы. Оборудование имеет меньшее количество шарниров, поэтому отличается высокой надежностью и простотой при проведении планового ремонта.

Грузовой момент - базовая техническая величина, которая определяет реальные возможности манипулятора на разном расстоянии от его основания. Этот показатель вычисляют путем умножения массы поднимаемого груза в тоннах на длину вылета стрелы в метрах.

Если кран поднимает 4 т на расстоянии 3 м от оси вращения, расчетный момент составляет 12 тм. Характеристика остается неизменной для конкретной модели оборудования во всем рабочем диапазоне движений. При увеличении вылета допустимая масса объекта пропорционально снижается, чтобы сохранить устойчивость всей машины и предотвратить поломку металла.

Превышение паспортного момента ведет к деформации стальных секций или разрушению опорно-поворотного устройства под нагрузкой. Гидравлическая система современных кранов имеет встроенные предохранительные клапаны, которые блокируют опасные маневры при достижении критических отметок давления. Конструкторы всегда закладывают запас прочности в 20-30%, но использовать его для постоянной работы категорически запрещено.

Лебедка служит основным механизмом для подъема и опускания груза в тросовых манипуляторах L-образного типа. Она состоит из барабана, планетарного редуктора и гидравлического мотора, который обеспечивает плавное вращение и высокое тяговое усилие.

Использование троса позволяет перемещать тяжелые металлические детали строго вертикально, что крайне важно при погрузке в узкие пространства или через препятствия. Система позволяет опускать крюк значительно ниже уровня земли, поэтому такие установки часто используют для обслуживания подземных коммуникаций или работы в глубоких котлованах. Стальной канат проходит через систему блоков на оголовке стрелы и имеет многократный запас прочности на разрыв.

Наличие лебедки обеспечивает высокую точность позиционирования, так как оператор может управлять скоростью опускания с погрешностью до 10 мм. Автоматический дисковый тормоз надежно удерживает груз в любом промежуточном положении при остановке двигателя или падении давления в системе. В современных моделях устанавливают датчики остаточного количества витков на барабане, чтобы исключить полный сход троса при максимальном спуске.

Выдвижные опоры обеспечивают устойчивость базового автомобиля и снимают нагрузку с его рессор и мостов во время работы. Гидравлические цилиндры выдвигают балки в стороны и опускают мощные пятки на поверхность земли, создавая надежный опорный контур. Ширина этого контура напрямую влияет на грузоподъемность крана, так как она противодействует опрокидывающему моменту при большом вылете стрелы.

Без использования опор рама грузовика может деформироваться, а сама машина перевернуться даже при подъеме легких заготовок. Перед началом работ под пятки обязательно подкладывают деревянные или пластиковые щиты большой площади для распределения давления на грунт.

В современных установках опоры оснащают датчиками прижима, которые блокируют работу манипулятора при потере контакта с поверхностью. Некоторые модели имеют поворотные аутригеры, которые в транспортном положении поднимают вверх для увеличения дорожного просвета. Задние дополнительные опоры устанавливают на тяжелые машины с большой длиной стрелы для исключения раскачки платформы. Гидрозамки на цилиндрах ног предотвращают их самопроизвольное складывание при повреждении шлангов или утечке масла.

Гидрозамок - защитный клапан, который устанавливают непосредственно на входах в силовые цилиндры подъема и выдвижения стрелы. Его основная задача заключается в надежной фиксации поршня в заданном положении при прекращении подачи рабочей жидкости.

Когда оператор отпускает рычаг управления, замок мгновенно перекрывает выход масла из полости цилиндра, что предотвращает опускание груза. Это устройство делает работу крана безопасной, так как оно удерживает стрелу даже при полном разрыве подающих шлангов или отказе насоса. Клапан открывается только под воздействием управляющего давления, которое создают при намеренном совершении маневра.

Конструкция исключает так называемое «проседание» стрелы под весом тяжелого металлопроката во время длительного удержания. Внутренние элементы замка изготавливают из закаленной стали и проходят прецизионную шлифовку для обеспечения идеальной герметичности соединения. Наличие таких устройств на каждом исполнительном органе обязательно по международным стандартам безопасности для подъемной техники.

Современные манипуляторы оснащают целым комплексом электронных датчиков, которые постоянно следят за параметрами работы всех узлов.

Датчик угла наклона определяет положение стрелы в пространстве и передает данные в центральный блок управления для расчета устойчивости. Тензометрические датчики давления в цилиндрах измеряют реальную массу поднятого груза и сравнивают ее с допустимыми значениями. Если вес превышает норму, система подает звуковой сигнал и блокирует движения, которые ведут к увеличению грузового момента. Концевые выключатели ограничивают выдвижение телескопических секций и подъем крюка до упора, чтобы предотвратить механические поломки.

Дополнительно на технику устанавливают датчики положения опор, которые запрещают работу крана при неполном выдвижении аутригеров. Датчик азимута поворота колонны контролирует рабочую зону и может ограничивать движение в сторону кабины автомобиля для ее защиты. Вся информация выводится на дисплей оператора в виде понятных графиков или цифровых значений нагрузки в процентах.

Для работы манипулятора при низких температурах используют специальные гидравлические масла с высоким индексом вязкости и низкой точкой застывания. В северных регионах заливают жидкости классов HVLP-22 или HVLP-32, которые сохраняют текучесть при морозах до -40℃.

Если использовать обычное летнее масло, оно густеет, что приводит к возникновению кавитации в насосе и быстрому износу его деталей. Густая среда создает повышенное сопротивление в тонких каналах клапанов и замедляет реакцию стрелы на команды оператора. Перед началом интенсивных работ после долгой стоянки рекомендуют прогревать систему на холостых оборотах в течение 10-15 минут. Это позволяет жидкости достичь рабочей температуры и равномерно распределиться по всем магистралям.

Важно следить за отсутствием влаги в масле, потому что при замерзании микроскопические льдинки блокируют работу гидрозамков и повреждают уплотнения. Синтетические присадки в составе зимних сортов предотвращают пенообразование и защищают металлические поверхности от коррозии при перепадах влажности. При переходе с одного сезона на другой проводят полную замену жидкости с обязательной промывкой бака и установкой новых фильтров.

Форма поперечного сечения стрелы напрямую определяет ее жесткость, массу и способность сопротивляться деформациям под нагрузкой. Классический прямоугольный или квадратный профиль из четырех листов стали используют в бюджетных моделях с небольшой грузоподъемностью. Он прост в изготовлении, но имеет значительный собственный вес при средних показателях прочности на изгиб.

Более современным решением считается шестигранный или гексагональный профиль, который лучше распределяет механические напряжения по всей поверхности. Такая конструкция позволяет снизить массу оборудования при сохранении высокой несущей способности, что крайне важно для мобильной техники. Наличие дополнительных ребер жесткости предотвращает скручивание металла при боковых нагрузках.

Вершина инженерной мысли - стрелы с восьмигранным профилем, которые имеют округлую нижнюю часть. Такая форма практически полностью исключает концентрацию напряжений в углах и обеспечивает максимальную стабильность геометрии при полном вылете. Сложные секции позволяют использовать более тонкую сталь без потери прочности, что увеличивает полезную грузоподъемность техники.

Установку монтируют на шасси автомобиля через промежуточный стальной надрамник, который равномерно распределяет усилия по всей длине базы. Надрамник изготавливают из мощных швеллеров или специальных профилей, которые крепят к раме грузовика при помощи болтовых соединений или хомутов. Использование сварки для фиксации к основной раме запрещено, так как может ослабить металл и спровоцировать появление трещин.

Между стальными элементами часто прокладывают деревянные или композитные демпферы для гашения вибраций и компенсации крутильных колебаний во время движения. Крепление выполняют шпильками из высокопрочной стали, которые затягивают с определенным моментом при помощи динамометрического ключа.

Расположение установки выбирают исходя из развесовки машины и обеспечения максимальной зоны охвата для работы. Для фиксации самого манипулятора на надрамнике используют мощные болты или специальные шпильки-стремянки, которые охватывают основание колонны. Важно обеспечить надежную передачу крутящего момента от стрелы на раму через опорно-поворотный узел без люфтов. После завершения монтажа проверяют затяжку всех соединений, так как при первых нагрузках возможна небольшая усадка элементов.

Ротатор - гидравлический узел, который обеспечивает неограниченное вращение навесного инструмента вокруг вертикальной оси на конце стрелы манипулятора. Это устройство устанавливают между оголовком крана и захватным механизмом, например, грейфером или магнитным захватом.

Наличие вращателя позволяет оператору точно ориентировать длинномерные стальные трубы или профиль в пространстве перед их опусканием. Без ротатора заготовки раскачивались бы на крюке, что затруднило бы их погрузку в кузов или подачу к станку. Узел имеет сквозные каналы для подачи масла к исполнительным механизмам, поэтому шланги не наматываются на ось при совершении многих оборотов.

Внутри ротатора находится мощный гидромотор и система подшипников, которые выдерживают высокие осевые и радиальные нагрузки от веса груза. Управление вращением происходит с общего пульта, что дает возможность манипулировать деталями с высокой точностью без посторонней помощи. Для работы с ломом или стружкой используют специальные усиленные модели, которые защищены от ударов и попадания грязи.

Система защиты от перегрузки - совокупность гидравлических клапанов и электронных модулей, которые предотвращают работу крана сверх установленных норм. Ее основной элемент - предохранительный перепускной клапан, который при повышении давления выше нормы сбрасывает масло обратно в бак. Это не дает цилиндрам поднимать вес, который может разрушить конструкцию или опрокинуть машину.

В современных цифровых системах данные поступают от датчиков нагрузки, и компьютер мгновенно анализирует положение стрелы. При попытке выполнить опасный маневр электроника отключает подачу тока на электромагнитные клапаны управления, блокируя движение.

Функция защиты работает в реальном времени и учитывает динамические толчки, которые возникают при резком старте или остановке. Оператор получает предупреждение на мониторе, когда нагрузка приближается к 90% от максимально допустимой на текущем вылете. После срабатывания блокировки остаются доступными только те движения, которые уменьшают грузовой момент, например, складывание стрелы. Такая логика позволяет безопасно вернуть систему в рабочее состояние и избежать аварии.

Для изготовления секций манипуляторных стрел применяют высокопрочные легированные стали с пределом текучести от 700 до 1100 МПа. Чаще всего производители выбирают материалы марок Strenx или Hardox, которые обладают отличным сочетанием прочности и вязкости.

Использование таких сплавов позволяет значительно уменьшить толщину стенок без потери несущей способности, что снижает общую массу установки. Металл проходит специальную термомеханическую обработку, которая гарантирует стабильность характеристик при экстремальных температурах от -40℃ до +50℃. Высокая ударная вязкость стали исключает появление трещин при резких динамических нагрузках или случайных ударах по конструкции.

Сварку секций проводят на автоматизированных стендах с использованием специальных присадочных материалов, которые обеспечивают равнопрочность шва и основного металла. Готовые конструкции подвергают дробеструйной обработке и покрывают высококачественными грунтами для защиты от коррозии. Особое внимание уделяют зонам крепления шарниров и гидроцилиндров, где металл испытывает максимальные напряжения.
