Тельферы

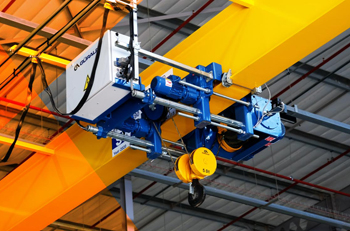

Тельфер - усовершенствованный вид электрической тали, который предназначен для интенсивной эксплуатации в составе кранового оборудования. Главное отличие состоит в наличии встроенной каретки передвижения, потому что она позволяет механизму двигаться вдоль балки в автоматическом режиме. Конструкция тельфера обычно включает более мощный двигатель и усиленный редуктор, так как устройство рассчитано на выполнение сотен циклов подъема за одну рабочую смену.

В отличие от простых талей тельферы часто оснащают кабиной для оператора или сложной системой дистанционного управления, которая интегрирует механизм в общую логистическую сеть цеха. Корпус устройства делают максимально жестким - для защиты внутренних узлов от вибраций и механических ударов во время перемещения тяжелых металлоконструкций.

Электрические тали чаще используют как автономные подъемники для локальных задач, когда груз нужно только поднять и опустить в одной точке. Тельфер же всегда выступает частью мобильной системы, которая перекрывает всю площадь производственного здания или склада готовой продукции. Многие модели тельферов имеют встроенные системы безопасности, которые контролируют не только вес груза, но и скорость его перемещения по горизонтали.

Режим работы оборудования по международным стандартам определяет допустимую нагрузку и общую продолжительность включения механизмов в течение суток. Группа классификации 1Am или 2m указывает на умеренную интенсивность, когда тельфер используют для эпизодических подъемов заготовок в ремонтных мастерских. Для тяжелого машиностроения выбирают модели классов 3m или 4m, потому что такие приводы выдерживают работу при максимальном весе груза в течение 40–60% рабочего времени.

Правильный выбор группы исключает перегрев обмоток двигателя и предотвращает преждевременное разрушение зубьев редуктора под действием усталостных напряжений в металле. Инженеры рассчитывают ресурс всех узлов исходя из этих параметров, чтобы обеспечить бесперебойную работу линии в течение 10 лет и более.

Параметры ISO учитывают не только время работы, но и характер нагрузок, которые воздействуют на канат и барабан во время пуска. Если кран постоянно поднимает вес, который близок к предельному значению, выбирают более высокий класс защиты механизмов для компенсации износа. Использование оборудования классом ниже необходимого ведет к потере гарантии и быстрому выходу из строя силового агрегата из-за перегрузки.

Канатные тельферы обладают высокой скоростью подъема и позволяют перемещать тяжелые грузы на значительную высоту до 50–70 метров. Главное преимущество стального каната - его способность выдерживать колоссальные разрывные нагрузки при относительно малом диаметре сечения.

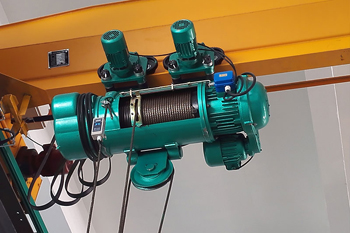

Структура троса из множества тонких проволок обеспечивает высокую гибкость и долговечность при постоянной намотке на барабан редуктора. Такая конструкция идеально подходит для комплектации мостовых кранов и кран-балок в крупных цехах металлообработки, где важна скорость логистических процессов. Плавность хода каната исключает возникновение рывков при старте, что бережет механизмы привода от преждевременного износа и поломок.

В отличие от цепных аналогов канатные модели имеют более высокий КПД и работают значительно тише за счет отсутствия трения звеньев о звездочку. Широкий ассортимент исполнений позволяет подобрать канат с металлическим или органическим сердечником в зависимости от температурного режима в помещении. Канатные тельферы чаще выбирают для работы с весами от 5 до 50 т, так как обеспечивают максимальную надежность при вертикальном перемещении тяжелых слитков и станков.

Направляющая муфта или канатоукладчик обеспечивает строго порядочную намотку стального троса в желоба барабана при подъеме груза. Устройство представляет собой чугунное или полимерное кольцо с внутренней резьбой, которое перемещается вдоль вала вслед за движением каната.

Когда барабан вращается, муфта плотно прижимает витки друг к другу и исключает их перехлест или соскакивание с траектории. Подобная функция предотвращает возникновение рывков и динамических ударов, которые могут привести к обрыву нитей и падению тяжелой заготовки на пол цеха. Встроенный пружинный механизм компенсирует небольшое растяжение троса, сохраняя стабильность укладки при любых рабочих температурах.

Канатоукладчик также выполняет функцию активатора для концевых выключателей верхнего и нижнего положения крюковой подвески. Когда муфта доходит до края барабана, она нажимает на шток выключателя и мгновенно разрывает цепь питания двигателя. Подобная автоматизация защищает корпус тельфера от механических повреждений при невнимательности персонала во время маневров.

В конструкции электротельферов часто устанавливают два независимых тормозных механизма для обеспечения максимальной безопасности при работе с тяжелыми металлоконструкциями. Первый тормоз, электромагнитный дисковый, находится непосредственно на валу двигателя для быстрой остановки вращения ротора. Второй, который называют грузоупорным или аварийным, встраивают в редуктор или монтируют на валу барабана для фиксации положения груза.

Такая дублирующая система исключает падение заготовки при поломке зубьев шестерен или внезапном обрыве электрической цепи управления. Оба механизма работают по принципу нормально-замкнутых устройств, потому что пружины удерживают фрикционные диски в зажатом состоянии при отсутствии тока.

Наличие второго тормоза позволяет удерживать груз в течение долгого времени без риска просадки или самопроизвольного опускания крюка. В литейных цехах и на участках с агрессивной средой тормозные накладки изготавливают из специальных термостойких композитов, которые сохраняют коэффициент трения при нагреве до +150℃. Электроника контроля постоянно следит за синхронностью срабатывания обоих узлов, предотвращая их перегрев и преждевременный износ.

Система микроскорости обеспечивает сверхмедленное перемещение груза, которое необходимо для точной установки тяжелых валов или литейных форм. В классических моделях для этого устанавливают дополнительный маломощный микродвигатель, который подключают к основному валу через планетарную передачу.

Подобная компоновка позволяет снизить скорость подъема до 0.1–0.5 метра в минуту, сохраняя при этом полный крутящий момент на крюке. Оператор включает этот режим нажатием специальной кнопки на пульте, когда груз находится в нескольких сантиметрах от места фиксации. Это исключает повреждение прецизионных поверхностей станков и предотвращает динамические удары при стыковке массивных узлов оборудования.

В современных цифровых тельферах микроскорость реализуют при помощи частотных преобразователей, которые плавно меняют частоту тока в обмотках основного мотора. Электроника позволяет настраивать нужный скоростной режим программно, обеспечивая идеальную точность позиционирования без использования сложной механики. Плавный переход от быстрой транспортировки к деликатной посадке исключает раскачивание каната и снижает нагрузку на тормоза.

Тельферы с уменьшенной строительной высотой проектируют для работы в помещениях с низкими потолками, где важно сохранить максимальную дистанцию подъема. Конструктивная особенность таких моделей состоит в боковом расположении подъемного барабана относительно несущего монорельса.

Подобная компоновка позволяет поднять крюковую подвеску практически до уровня нижней полки двутавровой балки, выигрывая до 300–500 мм полезного пространства. Для сохранения равновесия конструкции на противоположной стороне каретки устанавливают массивный стальной противовес. Это гарантирует отсутствие перекосов при движении тельфера вдоль пути и обеспечивает равномерное распределение веса на ходовые ролики.

Такие механизмы незаменимы на участках сборки малогабаритных станков или в ремонтных боксах, где каждый сантиметр высоты имеет значение для маневров. Все узлы привода и шкаф управления убирают в компактный корпус для исключения столкновений с фермами перекрытий или осветительными приборами. Несмотря на сложную компоновку, тельферы этого типа сохраняют полную грузоподъемность до 10 т и выше без потери скорости работы.

Для эксплуатации в условиях экстремально высоких температур и агрессивных паров выбирают тельферы в специальном литейном исполнении. Корпус двигателя и редуктора оснащают дополнительными защитными экранами из нержавеющей стали, которые отражают инфракрасное излучение от расплава. В систему заливают синтетические масла с высокой температурой вспышки, чтобы исключить их воспламенение при случайном попадании брызг металла.

Класс изоляции обмоток мотора выбирают не ниже H, потому что он позволяет выдерживать нагрев до +180℃ без короткого замыкания. Подобная техника рассчитана на круглосуточную работу рядом с плавильными печами и обеспечивает максимальную живучесть всех узлов управления.

Электрические шкафы тельфера имеют герметичное исполнение IP65 и оснащаются системой принудительного охлаждения или осушения воздуха. Тяговые канаты выбирают только с металлическим сердечником, так как органическая основа быстро выгорает и теряет прочность в горячей зоне. Все тормозные накладки изготавливают из керамических составов, которые не теряют коэффициент трения при интенсивном нагреве.

Для постоянного контроля теплового состояния электродвигателя в лобовые части обмоток встраивают миниатюрные терморезисторы или биметаллические датчики. Электроника считывает сопротивление этих элементов и мгновенно разрывает цепь питания при достижении критической температуры в +130–150℃. Подобная превентивная мера предотвращает обугливание изоляции лака и исключает возникновение межвитковых коротких замыканий.

Система защиты автоматически блокирует запуск тельфера до полного остывания мотора, что помогает избежать необратимого разрушения силового агрегата. Это крайне важно при интенсивной работе на участках резки или сварки, где циклы подъема следуют один за другим без длинных пауз.

Вторичная защита реализована через тепловые реле в шкафу управления, которые реагируют на силу потребляемого тока. Если механизм заклинило или вес груза слишком велик, ток в обмотках резко возрастает, и автоматика отключает питание в течение двух-трех секунд. Корпуса двигателей тельферов имеют развитое оребрение для эффективного отвода тепла в окружающую среду при помощи естественной конвекции. Регулярная продувка ребер сжатым воздухом удаляет пыль и масляную пленку, восстанавливая штатную производительность системы охлаждения.

Регламентную смазку стального каната проводят каждые 3–6 месяцев в зависимости от интенсивности работы и запыленности производственного помещения. Специальные составы проникают между проволоками до самого сердечника, снижая внутреннее трение при изгибе троса вокруг барабана и шкивов. Это предотвращает преждевременный износ жил и защищает металл от коррозии, которая часто возникает из-за перепадов влажности в цехе.

Перед нанесением свежего слоя старую смазку и скопившуюся грязь удаляют при помощи жестких щеток или ветоши. Подобная очистка позволяет визуально оценить состояние каждой пряди на наличие обрывов или признаков усталости металла. Использование качественных смазок увеличивает ресурс каната на 40% и обеспечивает его плавное перемещение без рывков.

В литейных цехах применяют графитовые или молибденовые смазки, которые сохраняют свои свойства при нагреве и не вытекают из каната при температуре +80–100℃. Если таль работает на открытом складе под дождем, используют водоотталкивающие составы с высокой адгезией к стали. Чрезмерное количество масла на тросе вредно, так как оно собирает на себя абразивную пыль, превращаясь в пасту, которая быстро истирает канатоукладчик.
