Станки для гибки арматуры

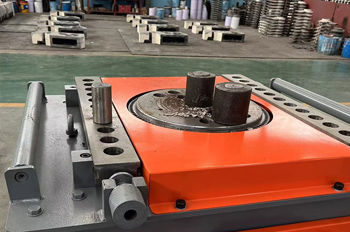

Главный рабочий орган представляет собой массивную деталь из высокопрочной стали, и на ее поверхности располагают несколько отверстий для установки штифтов. Центральный палец фиксирует ось вращения прутка, когда внешние элементы передают усилие деформации на металл. Поверхность диска проходит процедуру финишной шлифовки, потому что любая шероховатость увеличивает трение и замедляет процесс обработки.

Высокая твердость материала исключает появление вмятин и царапин от контакта с твердой арматурной сталью класса А500С или выше. Конструкция узла позволяет быстро менять положение упоров для перехода от простых углов к сложным петлям и хомутам. Зазоры между штифтами настраивают под конкретный диаметр арматуры для точности.

Приводной вал передает крутящий момент на диск через систему мощных шестерен, и такая схема гарантирует плавность хода под нагрузкой. По периметру детали наносят градусную шкалу для визуального контроля угла поворота при выполнении разовых заказов или калибровке системы. В автоматических моделях положение стола отслеживают оптические или магнитные датчики, которые передают данные в блок управления каждую миллисекунду.

Комплект штифтов разного диаметра позволяет адаптировать оборудование под конкретный радиус изгиба и толщину прутка. Внутренний палец служит осью вращения, а внешний элемент давит на металл и формирует угол деформации согласно заданным параметрам.

Изготовители используют сталь марки 40Х или 20Х с последующей процедурой цементации для придания поверхности исключительной износостойкости. Если диаметр пальца будет слишком малым для толстой арматуры, в зоне изгиба возникнут недопустимые напряжения и микротрещины. Быстрая замена оснастки занимает всего несколько минут, и это дает возможность оперативно переключаться между разными производственными задачами.

Пальцы имеют цилиндрическую форму и гладкую поверхность для легкого скольжения заготовки в процессе движения диска. Когда станок работает с арматурой класса А600 или А800, нагрузка на штифты возрастает в несколько раз, поэтому их делают монолитными. Специальные втулки внутри отверстий диска защищают посадочные места от разбивания и перекосов при интенсивной многосменной эксплуатации.

Для настройки требуемого угла изгиба используют специальные концевые выключатели или датчики на пульте управления. В механических моделях оператор перемещает металлические упоры по окружности рабочего стола, и они физически ограничивают ход диска в нужной точке. Подобная система позволяет получать углы от 0 до 180 градусов с высокой точностью и повторяемостью для всей партии заготовок.

Когда пруток касается упора, привод автоматически переходит в режим реверса для возврата диска в исходное положение. Наличие четкой градусной шкалы на корпусе упрощает процесс предварительной наладки оборудования под конкретный чертеж. Фиксацию ограничителей обеспечивают через резьбовые зажимы, которые выдерживают сильную вибрацию при работе.

Автоматические станки с ЧПУ позволяют задавать последовательность из нескольких разных углов за один цикл обработки. Контроллер плавно меняет скорость вращения стола при подходе к заданной отметке, потому что инерция тяжелого металла может вызвать перегиб арматуры. Цифровая память хранит программы для изготовления сложных хомутов и закладок, что сокращает время переналадки при смене производственных задач.

Термическая обработка поверхности до твердости 55–60 HRC предотвращает быстрый износ деталей при постоянном трении об абразивную окалину арматуры. В процессе гибки штифты и ролики испытывают колоссальное давление в зоне контакта, и мягкий металл мгновенно деформируется под таким воздействием. Закаленный слой толщиной до 3 мм сохраняет геометрию инструмента на протяжении тысяч рабочих циклов без потери точности.

Если на поверхности упора появятся вмятины или задиры, угол гибки станет нестабильным и на прутках останутся глубокие механические повреждения. Применение высококачественных сталей в сочетании с закалкой токами высокой частоты гарантирует долговечность оснастки.

После закалки детали проходят обязательную процедуру отпуска для снятия внутренних напряжений и повышения вязкости сердечника. Подобная технология исключает хрупкое разрушение инструмента при резких рывках или встрече с арматурой повышенной прочности. Шлифовка рабочих кромок до зеркального блеска снижает коэффициент трения и облегчает процесс деформации прутка. Когда упоры имеют идеальную форму, металл скользит по ним равномерно и без рывков, что улучшает качество готовых изделий.

Дистанционный ножной пульт освобождает руки для точного позиционирования длинных прутков на рабочем столе станка. Оператор подает сигнал на запуск двигателя нажатием на платформу, и это позволяет находиться на безопасном расстоянии от вращающегося диска. Такая схема управления значительно повышает производительность труда, так как человеку не нужно постоянно тянуться к кнопкам на стационарной панели. В экстренной ситуации достаточно просто убрать ногу с педали для мгновенной остановки привода и прекращения процесса деформации.

Корпус устройства имеет массивное основание для устойчивости на неровном бетонном полу строительной площадки. Защитный кожух над кнопкой исключает случайное срабатывание при падении инструмента или мусора.

Проводное соединение позволяет перемещать пульт в любую удобную точку вокруг станка в зависимости от длины обрабатываемой арматуры. Электрическая схема педали включает систему дублирования контактов для повышения надежности и исключения ложных сигналов. В автоматических моделях педаль служит инструментом подтверждения начала цикла, когда все настройки уже внесены в контроллер ЧПУ.

Электрический блок управления включает тепловые реле и автоматические выключатели для предотвращения перегрева обмоток при длительных нагрузках. Когда арматура оказывается слишком прочной или диск заклинивает, ток в цепи резко возрастает и электроника мгновенно разрывает подачу питания. Такая защита сохраняет целостность двигателя и исключает дорогостоящий ремонт оборудования при возникновении внештатных ситуаций.

Датчики температуры постоянно мониторят состояние статора и блокируют пуск агрегата до момента его полного остывания в безопасном режиме. Применение современных плавких вставок и магнитных пускателей гарантирует надежность системы при работе в условиях нестабильного напряжения сети. Правильная настройка порогов срабатывания повышает ресурс техники.

Вентилятор принудительного охлаждения на валу мотора обеспечивает эффективный отвод тепла от корпуса при интенсивной эксплуатации в закрытых цехах. Если вентиляционные отверстия забьются пылью или окалиной, риск выхода из строя изоляции возрастет в несколько раз. Механическая муфта предельного момента также может быть встроена в привод, чтобы физически разъединять валы при ударе.

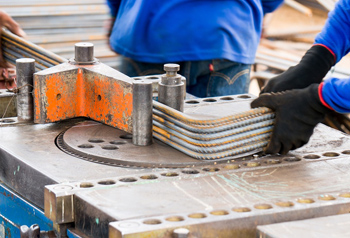

Конструкция рабочего стола и мощность привода позволяют обрабатывать два или три прутка за один ход диска. Эта возможность повышает производительность труда, когда требуется выпуск большого количества однотипных элементов для армирования фундаментов.

Для одновременной гибки используют специальные удлиненные штифты, которые надежно удерживают пакет арматуры в вертикальной плоскости. Важно следить за плотностью укладки заготовок, потому что перекос одного прутка может привести к нарушению геометрии всей группы деталей. Суммарный диаметр прутков не должен превышать максимальный паспортный предел оборудования для предотвращения поломки шестерен.

Для фиксации группы стержней применяют дополнительные прижимные планки или упорные вставки на станине станка. Плавный пуск двигателя защищает механические передачи от резких ударных нагрузок при контакте пальцев с массивной заготовкой. Когда гнут несколько деталей сразу, оператор увеличивает время выдержки под давлением для минимизации эффекта пружинения стали. Использование специальных направляющих желобов исключает разлет прутков при возникновении внутренних напряжений в зоне деформации.

Передаточный механизм преобразует высокую скорость вращения вала двигателя в мощный крутящий момент, который необходим для деформации стали. Редуктор состоит из набора шестерен с разными диаметрами, которые позволяют плавно изменять усилие на рабочем диске в зависимости от толщины прутка. Зубчатые передачи изготавливают из легированных сплавов с последующей термической обработкой для обеспечения максимальной прочности.

Погружение деталей в масляную ванну снижает трение и обеспечивает эффективный отвод тепла при интенсивной многосменной эксплуатации агрегата. Закрытый корпус защищает шестерни от попадания абразивной пыли, окалины и влаги, что значительно продлевает срок службы всего узла.

Конструкция привода может включать одну или две ступени передач для достижения требуемого коэффициента трансформации мощности двигателя. Использование косозубых шестерен обеспечивает более плавное зацепление и повышает надежность системы при работе с прутками диаметром 40 мм и выше. Применение червячных пар позволяет реализовать функцию самоторможения, когда диск останавливается мгновенно после отключения питания.

Металлическая планка с отверстиями или пазами служит опорой для арматуры и воспринимает на себя часть усилий при движении диска. Рейку располагают параллельно плоскости вращения, чтобы она удерживала длинный хвост прутка от случайного смещения во время формирования изгиба. Эта деталь позволяет точно позиционировать заготовку относительно центрального пальца и гарантирует перпендикулярность угла деформации.

Для работы с разными диаметрами арматуры упор можно перемещать ближе или дальше от оси вращения через винтовые зажимы. Высокая жесткость станины в месте крепления планки исключает вибрации и перекосы, которые могут привести к поломке инструмента. Поверхность детали проходит процедуру закалки для защиты от истирания твердыми ребрами стали.

На рейку часто наносят миллиметровую разметку для быстрой настройки вылета арматуры при серийном изготовлении одинаковых хомутов. Это избавляет от необходимости использовать ручной измерительный инструмент и значительно ускоряет процесс подготовки каждой новой заготовки. Конструкция упорного узла позволяет устанавливать дополнительные зажимы или эксцентриковые фиксаторы для работы с гладкой арматурой класса А240.

Внутренние шестерни и подшипники редуктора работают в условиях постоянных высоких нагрузок, поэтому они требуют регулярного обновления масла. Жидкость заливают в корпус через специальное отверстие до контрольного уровня, и она создает прочную пленку на поверхностях трения для защиты от износа.

Применение качественных составов снижает нагрев узлов при интенсивной эксплуатации в жаркую погоду или в закрытых помещениях. Густая консистентная смазка также предотвращает проникновение бетонной пыли и влаги внутрь механизмов, когда оборудование используют на открытых строительных площадках. Отработанный материал удаляют через сливную пробку во время планового технического обслуживания.

Зубчатые передачи смазывают методом погружения или принудительного разбрызгивания в зависимости от типа конструкции конкретной модели. Для открытых направляющих и пальцев диска выбирают литиевые составы, и они долго удерживаются на металле при многократных циклах вращения. Если уровень смазки упадет ниже критической отметки, трение приведет к быстрому разрушению подшипников и заклиниванию главного вала двигателя.

Гидравлический привод обеспечивает колоссальное усилие деформации при компактных размерах силового агрегата и отсутствии массивных шестерен. В таких станках давление масла в цилиндре плавно перемещает изгибающую рейку или поворачивает диск с пальцами без рывков и ударов. Подобная технология позволяет работать с арматурой диаметром до 50 мм и выше, когда электрические редукторные модели могут не справляться с нагрузкой.

Система предохранительных клапанов мгновенно сбрасывает излишки давления в бак при встрече с препятствием или заклинивании заготовки. Отсутствие механических передач снижает уровень шума при работе и упрощает конструкцию станины. Гидравлика позволяет точно дозировать энергию нагрева и контролировать угол гиба в реальном времени.

В состав гидросистемы входят насос, распределительный блок и бак для хранения рабочей жидкости с системой фильтрации. Электроника управляет открытием клапанов через соленоиды, что обеспечивает высокую скорость реакции на команды оператора или программы ЧПУ. Для работы в зимний период используют специальные сорта масел с низкой температурой застывания, которые сохраняют текучесть при -30℃.

Небольшие габариты и наличие колесных опор позволяют легко перемещать оборудование между этажами или разными участками строительного объекта. Мобильные модели имеют облегченную станину из трубного профиля, которая при этом сохраняет достаточную жесткость для гибки арматуры диаметром до 25 мм. Подобные станки можно быстро доставить к месту проведения монтажных работ в багажнике обычного легкового автомобиля или на небольшом прицепе.

Питание от стандартной сети 220 В делает возможным запуск агрегата в условиях отсутствия промышленного напряжения 380 В на начальных этапах стройки. Рукоятки для переноски обеспечивают удобный захват и позволяют двум специалистам вручную поднять аппарат на нужную высоту.

Конструкция мобильных устройств предусматривает быструю разборку на несколько частей для удобства хранения и транспортировки в стесненных условиях. Съемный педальный узел и защитные кожухи позволяют уменьшить габариты станка до минимума при размещении на складе или в кузове машины. Несмотря на малый вес, такое оборудование оснащают полноценными редукторами и системами автовозврата диска. Мобильные агрегаты идеально подходят для частного домостроения, ремонта мостов и возведения небольших фундаментов под каркасные здания.
