Гибка нержавеющих труб

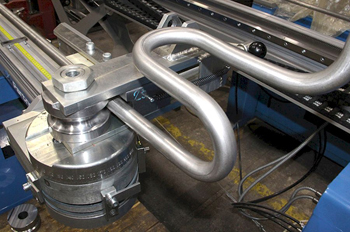

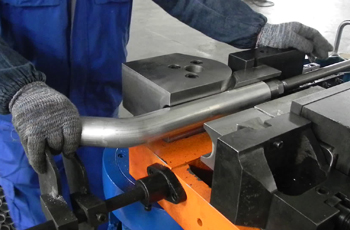

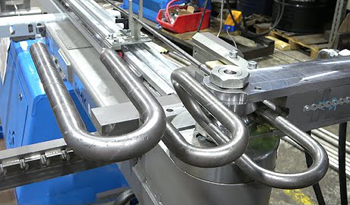

Дорновая гибка - эталонный метод обработки нержавеющих труб, особенно когда речь идет о тонкостенном прокате. Суть технологии заключается в использовании внутреннего стабилизатора - дорна, который помещается внутрь трубы в точке изгиба.

Нержавеющая сталь обладает высокой вязкостью и склонностью к образованию «гармошки» на внутреннем радиусе, а дорн жестко фиксирует стенки заготовки изнутри. Это предотвращает схлопывание сечения и появление гофр. Метод позволяет получать минимальные радиусы изгиба с сохранением идеальной круглой формы отверстия.

Использование дорна оправдано при производстве выхлопных систем, перил и элементов пищевого оборудования, где важна не только эстетика, но и неизменное внутреннее сечение для беспрепятственного прохождения жидкостей или газов. Качественный дорновый станок исключает большинство дефектов, характерных для бездорнового способа, обеспечивая безупречную точность каждой детали.

Выбор марки стали напрямую определяет успех процесса деформации и долговечность изделия. Наилучшими показателями пластичности обладают аустенитные стали серии 300, такие как AISI 304 (08Х18Н10) и AISI 316. Они легко переносят холодную гибку, сохраняя целостность структуры. Стали серии 400 (например, AISI 430) относятся к ферритному классу; они более хрупкие и склонны к растрескиванию при попытке достичь малых радиусов без подогрева.

При подборе материала важно учитывать состояние поставки: отожженная труба гнется значительно легче нагартованной. Профессионалы всегда проверяют сертификаты на металл, обращая внимание на относительное удлинение сплава. Понимание свойств конкретной марки позволяет правильно настроить оборудование и избежать внезапного разрушения заготовки. Это очень важно при работе с дорогостоящим нержавеющим прокатом в промышленных масштабах.

Нержавеющие трубы часто используют в качестве декоративных элементов, поэтому сохранение полированной поверхности - приоритетная задача. Чтобы избежать появления царапин и потертостей от контакта со стальными частями трубогиба, применяют специальные защитные меры. Рабочие ролики и колодки изготавливают из полимеров (капролона, фторопласта) или оснащают мягкими вкладышами. Широко используется оклейка труб защитной ПВХ-пленкой перед началом работ.

Применение специализированных смазок на водной или масляной основе существенно снижает трение и предотвращает налипание микрочастиц металла на инструмент. После завершения процесса остатки смазки удаляются мягкой ветошью. Тщательный уход за оснасткой и использование деликатных методов фиксации позволяют получать гнутые детали, не требующие повторной дорогостоящей полировки. Это особенно выгодно при производстве перил, мебели и элементов интерьера.

Гибка электросварных нержавеющих труб - стандартная процедура, но она требует точного соблюдения технологии. Основной риск заключается в возможности раскрытия шва при его попадании в зону максимального растяжения. Опытные мастера всегда располагают трубу в станке так, чтобы сварной шов находился на нейтральной линии: в плоскости, где растягивающие и сжимающие усилия минимальны.

Качественная труба, изготовленная методом TIG-сварки или лазерной сварки, обладает прочностью шва, сопоставимой с основным металлом, что позволяет выполнять гибку практически без ограничений. Тем не менее для наиболее ответственных конструкций, работающих под высоким давлением, предпочтение лучше отдать бесшовным трубам.

Перед началом серийной работы обязательно проводится тестовый гиб для проверки качества провара шва, что гарантирует надежность всей системы и исключает внезапную разгерметизацию трубопровода в процессе эксплуатации.

Высокий предел текучести и значительный модуль упругости нержавеющей стали делают эффект пружинения (возврата формы) более выраженным по сравнению с черным металлом. После снятия нагрузки с трубогиба труба стремится частично разогнуться. Величина этого угла может составлять от 2 до 10 градусов в зависимости от радиуса и толщины стенки.

Для компенсации этого явления станок настраивают на чуть больший угол изгиба. На профессиональном оборудовании с ЧПУ параметры пружинения учитываются автоматически - на основе предварительных замеров. При этом важно понимать, что разные партии даже одной марки стали могут пружинить по-разному.

Точный учет упругого отката позволяет добиваться безупречной точности при сборке сложных пространственных конструкций, где малейшее отклонение угла делает невозможной стыковку фланцев или монтаж в ограниченном пространстве.

При отсутствии дорнового оборудования для предотвращения сплющивания тонкостенных труб применяют метод наполнения. Внутрь трубы плотно засыпают сухой просеянный песок, заливают воду с последующей заморозкой или используют специальные легкоплавкие сплавы и резину.

Наполнитель создает внутреннее противодавление, которое поддерживает стенки заготовки и заставляет их растягиваться равномерно. Это старинный, но эффективный способ, позволяющий согнуть трубу в домашних условиях или в небольшой мастерской без дорогостоящей оснастки. При использовании песка края трубы затыкают пробками, а сам песок максимально плотно утрамбовывают.

Этот метод требует больше времени на подготовку и последующую очистку внутренней полости, но он позволяет избежать брака и сохранить пропускную способность трубы. Применение наполнителей существенно расширяет возможности ручного труда, позволяя получать достойный результат на сложных радиусах.

Нагрев нержавеющей стали выше определенных температур может привести к необратимым изменениям в её структуре. При термическом воздействии в зоне 450–850 градусов Цельсия происходит выгорание хрома на границах зерен. Это явление известно межкристаллитная коррозия. После такого нагрева сталь может начать ржаветь в месте сгиба, теряя уникальные свойства. Кроме того, на поверхности образуются цвета побежалости и окалина, которые крайне сложно удалить без повреждения зеркального блеска.

В промышленном производстве предпочтение отдается холодной гибке. Если же без нагрева не обойтись (для труб диаметром от 80 мм), необходимо использовать строгий температурный контроль и последующую пассивацию поверхности. Использование непрофессионального инструмента вроде газовых горелок часто приводит к перегреву и потере прочности металла, что недопустимо для изделий, работающих в агрессивных средах или под давлением.

Минимальный радиус гибки нержавеющей трубы зависит от диаметра (D) и толщины стенки (S). В общем случае для качественной дорновой гибки он составляет 1,5–2D. Для бездорнового способа безопасный радиус увеличивается до 3–4D. Если попытаться согнуть трубу на меньший радиус, возникнет чрезмерное утонение внешней стенки, что сделает её уязвимой к механическим повреждениям и давлению. Также возрастает риск появления гофр на внутренней стороне.

При расчетах инженеры используют специальные графики и таблицы, учитывающие пластичность конкретной марки стали. Правильно выбранный радиус гарантирует долговечность изделия и сохранение его пропускной способности. В архитектурном дизайне часто стремятся к минимальным радиусам для компактности, но технологические возможности оборудования и физика металла накладывают свои ограничения, которые следует учитывать еще на стадии проектирования чертежей.

Овальность - отклонение формы сечения от круга, которое неизбежно возникает при любом способе гибки. Выражается в процентах и рассчитывается как отношение разности максимального и минимального диаметров к номинальному значению.

Для большинства технических систем допустимой считается овальность в пределах 8–10%. В ответственных трубопроводах высокого давления требования жестче: до 5%. В декоративных конструкциях, таких как перила или мебельные каркасы, овальность должна быть минимальной, так как она заметна визуально и мешает качественной стыковке с фурнитурой.

Снизить этот показатель помогают использование дорна и точная подгонка гибочных роликов (башмаков) под фактический диаметр трубы. Контроль овальности - важная часть выходного контроля на производстве. Он гарантирует, что гнутая деталь будет соответствовать всем инженерным нормам и сохранит расчетную прочность под нагрузкой.

Нержавеющая сталь может потерять коррозионную стойкость в месте изгиба по нескольким причинам. Первая - загрязнение поверхности частицами обычного железа от стального инструмента (роликов, зажимов). В союзе с влагой эти частицы вызывают контактную коррозию. Вторая причина - разрушение защитной оксидной пленки при слишком интенсивной деформации или нагреве.

Чтобы исключить эти риски, на профессиональном производстве используют оснастку из цветных металлов или полимеров. После гибки детали часто подвергают пассивации: обработке специальными составами, которые восстанавливают защитный слой хрома. Это гарантирует, что даже в условиях высокой влажности или контакта с агрессивными средами место сгиба останется таким же стойким, как и прямой участок трубы.

Соблюдение чистоты процесса и финишная химическая обработка - залог долговечности изделий из нержавеющей стали.

Гибка квадратных и прямоугольных труб из нержавейки сложнее обработки круглых. Главная проблема - риск вогнутости или выпучивания плоских граней в процессе деформации. Для сохранения четкой геометрии профиля используют ролики с боковой поддержкой, которые не дают стенкам «расползаться». При гибке на малые радиусы внутрь профиля могут вставлять сегментные оправки.

Нержавеющий профиль обладает высокой жесткостью, поэтому для работы требуется мощное гидравлическое оборудование. Особое внимание уделяется качеству угловых швов: при неправильном расположении они могут лопнуть.

Гнутый профиль из нержавеющей стали широко применяют в современном строительстве: при создании каркасов козырьков, входных групп и элементов городской мебели. Плавные линии в сочетании с четкой геометрией квадрата придают конструкциям современный вид, но требуют ювелирной точности исполнения.

Трубогибы арбалетного типа используют для гибки нержавеющих труб небольшого диаметра. И работают с ними непосредственно на объектах монтажа. Основные преимущества такого оборудования - компактность и простота эксплуатации.

Принцип действия основан на давлении центрального ролика (пуансона) на трубу, закрепленную на двух опорах. Это позволяет быстро выполнять единичные гибы под нужным углом. Вместе с тем арбалетные трубогибы имеют ограничения: они не подходят для тонкостенных труб, так как высок риск сплющивания и залома заготовки в месте приложения силы. На таком оборудовании сложно получить идеально плавный радиус большой протяженности.

Тем не менее для монтажа сантехнических систем, отопления или для изготовления простых ограждений из нержавейки арбалетный метод экономически выгоден. Он обеспечивает достойное качество при минимальных затратах на оснастку.
