Изготовление воздуховодов

Согласно действующим строительным нормам воздуховоды делятся на классы герметичности, основными из которых являются «Н» (нормальные) и «П» (плотные). Класс «Н» допускает незначительные утечки воздуха и применяется в большинстве стандартных систем общеобменной вентиляции. Воздуховоды класса «П» изготавливаются с дополнительной герметизацией швов и стыков. Они обязательны для систем дымоудаления, а также для помещений с высокими требованиями к чистоте или в сетях, где давление превышает 600 Паскалей.

На этапе производства плотность достигается использованием специальных герметиков и более точной подгонкой фальцевых соединений. Правильный выбор класса герметичности позволяет снизить потери давления и исключить перерасход электроэнергии вентиляторами, обеспечивая расчетный воздухообмен в каждой точке системы.

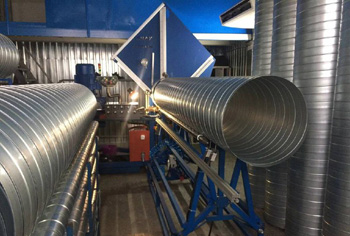

Спирально-навивные воздуховоды изготавливают из стальной ленты (штрипса), которая закручивается на специальном стане в непрерывную трубу. Главное достоинство этой технологии заключается в создании дополнительного ребра жесткости, которое проходит по всей длине изделия в виде спирального замка. Это делает конструкцию значительно прочнее прямошовных аналогов при той же толщине металла, позволяя изготавливать длинные участки до 12 м без риска прогиба. Такие воздуховоды отличаются идеальной центровкой и низким уровнем аэродинамического шума благодаря гладкой внутренней поверхности.

При производстве спирально-навивных труб снижается количество отходов металла и упрощается монтаж за счет меньшего числа соединительных муфт. Это наиболее экономичное и технологичное решение для протяженных магистралей в торговых центрах и на промышленных объектах.

Толщина оцинкованного листа - регламентированный параметр, который зависит от габаритов сечения воздуховода. Для круглых труб диаметром до 250 мм стандартом считается сталь толщиной 0,5 мм. При увеличении диаметра до 500 мм толщина возрастает до 0,7 мм, а для магистралей свыше 800 мм применяется лист 1,0 мм и более.

Аналогичная зависимость существует и для прямоугольных сечений, где учитывается длина большей стороны. Соблюдение этих пропорций при изготовлении необходимо для предотвращения вибрации стенок (эффекта «хлопанья») под воздействием пульсаций давления воздуха.

Использование слишком тонкого металла ведет к деформации каналов и росту уровня шума, а неоправданное завышение толщины утяжеляет конструкцию и увеличивает нагрузку на крепежные системы здания.

В современном производстве прямоугольных воздуховодов преобладает фланцевое соединение на базе шинорейки (европрофиля). Шина представляет собой Г-образный профиль, который набивается на торцы воздуховода и фиксируется в углах специальными вставками. Это обеспечивает высокую жесткость стыка и удобство монтажа. Для достижения максимальной герметичности между фланцами прокладывается самоклеящаяся лента из вспененного полиэтилена или неопрена.

Другой вариант - бесфланцевое соединение (рейка), которое экономит место и металл, но сложнее в сборке. При изготовлении нестандартных или тяжелых воздуховодов для промышленной вытяжки могут применяться сварные фланцы из стального уголка.

Качественное исполнение соединительного узла гарантирует отсутствие свиста и подсоса воздуха, что критично для поддержания заданного баланса давления в помещениях.

Нержавеющая сталь марок AISI 304 или 430 - обязательный материал для вентиляции в зонах приготовления пищи и на фармацевтических линиях. Главное преимущество нержавейки - абсолютная устойчивость к коррозии в условиях постоянной влажности и воздействия паров жира или агрессивных моющих средств. В отличие от оцинковки нержавеющая сталь не окисляется и не выделяет вредных веществ при нагреве.

При изготовлении таких воздуховодов особое внимание уделяется качеству швов: они должны быть максимально гладкими, чтобы исключить скопление загрязнений и развитие бактерий. Поверхность металла может быть матовой или зеркальной, что также упрощает регулярную санитарную обработку и дезинфекцию.

Высокая стоимость материала оправдывается его гигиеничностью и практически неограниченным сроком службы в специфических условиях эксплуатации.

Воздуховоды дымоудаления работают в экстремальных условиях при температурах до 600 градусов Цельсия, поэтому к их производству предъявляют повышенные требования безопасности. В отличие от обычной вентиляции они изготавливаются из «черной» горячекатаной стали толщиной не менее 1,0–1,2 мм. Соединение элементов выполняется не фальцевым замком, а только с помощью сварки, что гарантирует газонепроницаемость и механическую прочность при тепловом расширении.

После изготовления такие короба обязательно покрываются огнезащитными составами или обматываются базальтовым волокном. Важна герметичность всех узлов крепления и проходов через стены. Профессиональное производство воздуховодов спецназначения исключает использование легкоплавких уплотнений, обеспечивая живучесть системы в течение времени, необходимого для эвакуации людей при пожаре.

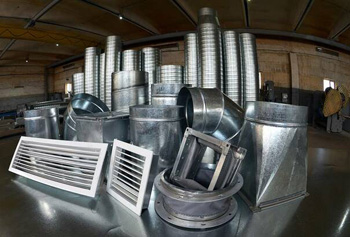

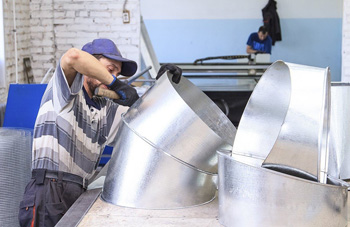

Фасонные элементы (отводы, тройники, переходы, заглушки) - наиболее сложные детали вентиляционной сети. Их изготовление требует высокой квалификации жестянщика и использования автоматизированных станков плазменного раскроя.

В отличие от прямых труб, которые выпускаются на поточных линиях, фасонные изделия собираются индивидуально. Каждая деталь имеет сложную геометрическую развертку и требует большего количества операций по гибке и фальцовке. При расчете стоимости фасонка оценивается не по погонным метрам, а по площади поверхности (в квадратных метрах) с учетом повышающего коэффициента сложности.

Качественно выполненные отводы с правильным радиусом кривизны минимизируют потери давления на поворотах, что позволяет использовать менее мощные и более тихие вентиляторы.

Шум в вентиляции возникает из-за турбулентности потока и механической вибрации тонких стальных стенок. Для борьбы с этим на этапе производства применяют разные технические решения.

На прямоугольных воздуховодах большой площади выполняют диагональные ребра жесткости (зиговку), которые предотвращают резонанс панелей. В местах подключения вентиляторов обязательно устанавливаются гибкие вставки, разрывающие передачу вибрации на основную магистраль.

Важную роль играет внутренняя чистота каналов: любые выступающие части замков или саморезов внутри трубы создают завихрения и шум. Для критических зон заказывают изготовление воздуховодов с внешней звукоизоляцией или устанавливают трубчатые шумоглушители.

Правильная аэродинамическая форма фасонных изделий также способствует бесшумному движению воздуха даже на высоких скоростях.

Воздуховоды, обслуживающие зонты над плитами в ресторанах и кафе, со временем неизбежно покрываются слоем жировых отложений. Это не только снижает эффективность вытяжки, но и создает серьезную пожарную опасность, так как накопленный жир может легко воспламениться.

Для обеспечения возможности регулярной очистки при изготовлении таких систем в стенках воздуховодов монтируются сервисные люки. Это герметичные дверцы с надежными уплотнителями, расположенные на каждом повороте и на прямых участках через каждые несколько метров. Наличие лючков позволяет проводить механическую или химическую чистку внутренней полости без демонтажа всей сети.

Заводское исполнение люков гарантирует их плотное прилегание, исключая утечки запахов и подтеки жира в межпотолочном пространстве.

Круглое сечение идеально с точки зрения физики движения газов. При равной площади прохода круглый воздуховод имеет меньший периметр, а значит, и меньшую площадь трения воздуха о стенки по сравнению с прямоугольным. Это обеспечивает минимальное гидравлическое сопротивление, что позволяет использовать менее энергозатратное оборудование.

Однако прямоугольные воздуховоды незаменимы в помещениях с низкими потолками, так как они позволяют сохранить полезную высоту здания. При производстве прямоугольных систем важно избегать слишком вытянутых пропорций (отношение сторон более 1:3), так как это резко повышает шумность и затраты металла.

Инженеры находят баланс между аэродинамическим совершенством круга и компактностью прямоугольника, оптимизируя конфигурацию сети для снижения эксплуатационных расходов заказчика.

Класс цинкования определяет количество защитного слоя цинка на поверхности стали. Для производства качественных воздуховодов рекомендуется использовать металл с 1-м классом покрытия (275 г на квадратный метр). Такое содержание цинка обеспечивает надежную электрохимическую защиту металла в местах фальцевых замков и отверстий под саморезы. В процессе гибки и навивки цинковый слой должен быть пластичным, чтобы не трескаться и не отслаиваться.

Воздуховоды из стали высокого качества служат до двадцати пяти лет без признаков ржавчины, даже при работе с влажным воздухом в санузлах и бассейнах. На заводе при приемке сырья проверяется адгезия и равномерность покрытия, что гарантирует сохранение защитных свойств изделия в течение всего периода эксплуатации, избавляя владельца здания от необходимости преждевременной замены каналов.

При изготовлении сварных воздуховодов из черной или оцинкованной стали зона термического воздействия становится наиболее уязвимой для коррозии, так как защитный слой цинка или естественная оксидная пленка в месте шва выгорают. Для восстановления защиты после завершения сварочных работ и удаления шлака швы подвергают обязательной механической зачистке и последующему окрашиванию.

При производстве оцинкованных систем используют специальные цинконаполненные краски или составы для холодного цинкования, которые восстанавливают электрохимическую защиту стыка. Для черных воздуховодов применяется термостойкий антикоррозийный грунт.

Тщательная обработка каждого сантиметра шва на заводе предотвращает появление рыжих потеков и сквозного прогнивания металла, сохраняя герметичность и эстетичный вид вентиляционной сети на долгие годы.

Перед отгрузкой заказчику партия воздуховодов проходит контроль на соответствие геометрическим размерам и техническим условиям. Проверяется правильность формы сечения, отсутствие перекосов и качество фальцевых соединений.

Для систем высокого давления проводятся выборочные испытания на герметичность методом создания избыточного давления дымом или сжатым воздухом. Специалисты фиксируют объем утечек и сверяют его с нормативными показателями выбранного класса герметичности.

Также проверяется адгезия защитного покрытия и отсутствие острых заусенцев на кромках, которые могут быть опасны при монтаже. Результаты проверок фиксируются в паспорте на вентиляционную заготовку.

Наличие такого документа гарантирует, что все элементы системы идеально состыкуются между собой, а пусконаладочные работы на объекте пройдут без задержек и дополнительных затрат.
