Радиусная гибка металла

Несмотря на то, что оба метода позволяют получить скругленные формы, они различаются способом воздействия на металл. Вальцовка - непрерывный процесс проката заготовки между вращающимися валками, который оптимален для получения замкнутых окружностей (обечаек) и дуг большого диаметра. Радиусная гибка чаще выполняется на прессовом оборудовании путем локального воздействия инструмента на конкретный участок заготовки. Прессовый метод позволяет сочетать на одной детали прямые полки и радиусные сегменты с высокой точностью позиционирования. Гибка на прессе дает возможность работать с более толстыми материалами и получать сложные пространственные конфигурации, которые сложно реализовать на вальцах из-за ограничений по захвату. Выбор технологии зависит от геометрии конечного изделия: вальцовка предпочтительна для равномерных цилиндров, а радиусная гибка на прессе - для деталей со сложным переменным контуром.

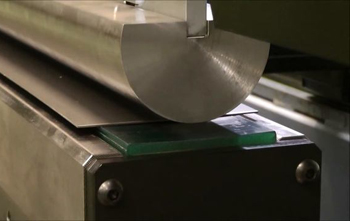

Для получения точных скруглений на прессе применяют пуансоны со сменными радиусными насадками. В отличие от стандартного острого инструмента радиусная оснастка имеет широкое пятно контакта, что предотвращает появление вмятин и продавливаний на внутренней поверхности заготовки. Форма инструмента в точности повторяет заданный чертежом радиус, обеспечивая высокую повторяемость размеров в партии. Насадки изготавливаются из высокопрочных легированных сталей с объемной закалкой, что гарантирует их долговечность при работе с жестким прокатом. Использование специализированной оснастки позволяет выполнять деформацию за один ход пресса, что значительно быстрее и точнее метода пошаговой гибки. Это решение является наиболее эффективным для производства серийных деталей, таких как хомуты, петли и элементы каркасов мебели, где требуется сочетание высокой скорости выпуска и безупречного качества поверхности.

Эффект пружинения при радиусной гибке проявляется в том, что после снятия нагрузки деталь стремится частично восстановить исходную форму, из-за чего радиус дуги увеличивается. Величина «отскока» зависит от предела текучести материала и радиуса деформации: чем больше радиус и прочнее сталь, тем сильнее будет выражен возврат. Для достижения точного результата технологи используют метод прогрессивного перегиба, настраивая инструмент на меньший радиус, чем указано в проекте. Точный коэффициент компенсации определяется опытным путем на пробных образцах из той же партии металла. Использование станков с цифровым управлением позволяет учитывать пружинение в автоматическом режиме, измеряя сопротивление заготовки в момент деформации. Тщательный учет упругости материала исключает появление зазоров при монтаже сложных криволинейных конструкций, обеспечивая их идеальное сопряжение.

При работе с малогабаритными заготовками процесс гибки затрагивает практически всю площадь детали, что может привести к общему искажению её геометрии. Внутренние напряжения в этом случае распределяются не только в зоне очага деформации, но и на свободных краях, вызывая их коробление. Для сохранения точности при гибке мелких элементов применяют специальные оправки и зажимные приспособления, которые жестко фиксируют деталь в станке. Особое внимание уделяется чистоте инструмента: любая соринка под прессом оставит заметный след на небольшой поверхности. Скорость подачи инструмента должна быть минимальной для предотвращения резких скачков напряжений. Высокая точность настройки оборудования позволяет получать миниатюрные радиусные детали для приборостроения и электротехники, где допуски по размерам составляют доли миллиметра, а эстетика шва имеет первостепенное значение.

Сохранение геометрической точности прохода трубы - главная задача при формировании радиуса. В процессе гибки существует риск отклонения оси трубы от проектной плоскости, что затруднит дальнейший монтаж трубопровода. Для контроля соосности на профессиональном производстве используются специальные кондукторы и лазерные измерительные системы. Важно обеспечить надежную фиксацию прямолинейных участков трубы, чтобы деформация происходила строго в заданной зоне. Если труба имеет сварной шов, его располагают на нейтральной линии, что предотвращает его разрыв и помогает избежать осевого скручивания («винта»). Тщательный мониторинг процесса на каждом этапе позволяет получать гнутые отводы с идеально совпадающими торцами. Это гарантирует герметичность системы и отсутствие паразитных напряжений в узлах соединений при сборке сложных технологических магистралей.

Гофры, или тангенциальные складки, появляются на внутренней стороне изгиба из-за потери устойчивости металла при сжатии. Металл в этой зоне стремится сократить длину, и если радиус слишком крут, а стенка заготовки тонка, излишки материала начинают выгибаться наружу или внутрь, образуя «волну». Это считается серьезным дефектом, нарушающим как внешний вид, так и пропускную способность изделия (в случае с трубами). Для предотвращения складкообразования применяют методы внутреннего подпора, такие как использование дорнов или плотная набивка песком. Эффективно и увеличение натяжения заготовки в процессе деформации. Правильно настроенное оборудование позволяет перераспределить напряжения таким образом, чтобы металл плавно утолщался на внутреннем радиусе без образования складок, что является признаком высокого качества металлообработки.

Деформация оцинкованных или предварительно окрашенных листов по радиусу возможна при соблюдении деликатных режимов обработки. Главное - исключить трение металла о металл, которое может разрушить защитный слой. Для этого применяются роликовые матрицы или пуансоны со вставками из полиуретана. Также часто используют защитные пленки, которые принимают на себя механическое воздействие инструмента. Низкая скорость гибки позволяет покрытию плавно адаптироваться к изменению формы без отслоения и растрескивания. Важно учитывать, что пластичность краски или цинка ниже, чем у стали, поэтому радиусы гиба для таких материалов выбираются с большим запасом. Правильно выполненная работа сохраняет антикоррозийные свойства изделия в полном объеме, что выгодно при производстве элементов кровли и фасадных панелей, не требующих последующей покраски.

Проверка качества радиусного изделия включает в себя использование натурных шаблонов, радиусомеров и современных цифровых систем контроля. Жесткий шаблон, изготовленный в масштабе 1:1, прикладывается к поверхности детали для визуального определения зазоров. Для замера больших радиусов (свыше 2 метров) применяется математический метод хорды и стрелы прогиба: на основе линейных измерений вычисляется фактическая кривизна дуги. В высокоточном производстве используются координатно-измерительные машины и лазерные трекеры, которые позволяют сравнить готовую деталь с электронной 3D-моделью. Проверяется не только основной радиус, но и отсутствие перекручивания заготовки по всей её длине. Высокая точность выходного контроля гарантирует, что гнутый элемент идеально впишется в общий узел при монтаже, обеспечивая надежность и долговечность всей металлоконструкции.

Да, замена резких угловых сгибов плавными радиусами значительно улучшает распределение внутренних напряжений в материале. В конструкциях с острыми углами под действием переменных нагрузок возникают зоны концентрации напряжений, где чаще всего зарождаются трещины. Радиусная гибка позволяет распределить деформацию по большей площади, что существенно снижает риск усталостного разрушения металла. Плавный изгиб способствует более равномерному прохождению силовых линий внутри детали. Это делает радиусную технологию незаменимой при изготовлении узлов, подвергающихся вибрациям, например, в автомобилестроении, авиации и при производстве деталей машин. Кроме того, в процессе холодной радиусной гибки происходит упрочнение (наклеп) металла в зоне деформации, что дополнительно повышает жесткость и износостойкость готового изделия в условиях длительной эксплуатации.

Использование радиусной гибки вместо крутоизогнутых сварных колен повышает эффективность систем, транспортирующих жидкости или газы. Плавный радиус минимизирует турбулентность потока, которая неизбежно возникает на стыках и в зонах резкого изменения направления. Снижение завихрений уменьшает гидравлическое сопротивление системы, что позволяет использовать насосное оборудование меньшей мощности и экономить электроэнергию. Кроме того, идеально гладкая внутренняя поверхность гнутой трубы препятствует образованию застойных зон и накоплению отложений, что важно для химической и пищевой промышленности. Отсутствие внутренних наплывов металла, характерных для сварки, предотвращает локальную кавитацию и эрозийный износ стенок. Профессиональное выполнение радиусной гибки гарантирует сохранение расчетного проходного сечения, обеспечивая стабильность рабочих параметров магистрали на протяжении всего срока её эксплуатации.
