Координатно-шлифовальная обработка

Координатное шлифование позволяет достигать исключительной точности расположения осей отверстий в пределах 0.002 мм, потому что станки оснащают прецизионными измерительными системами. Мастера добиваются отклонения диаметра не более 0.003 мм при использовании оборудования с числовым программным управлением.

Метод превосходит классическую расточку по качеству поверхности, так как абразивный инструмент снимает металл микроскопическими слоями. Специалисты настраивают режимы так, чтобы шероховатость стенок соответствовала значениям Ra 0.2 мкм или Ra 0.4 мкм. Такая точность необходима при изготовлении многопозиционных штампов и пресс-форм высокой сложности.

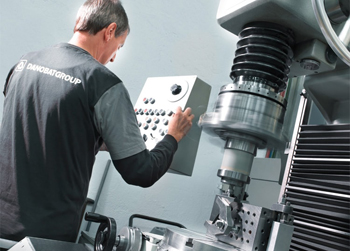

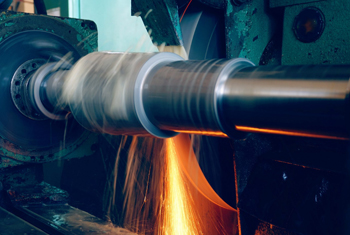

Оборудование имеет массивную станину и термостабильную конструкцию, из-за чего внешние вибрации не влияют на итоговый результат. Операторы контролируют температуру в цехе и в зоне резания, так как тепловое расширение металла может изменить допуски на несколько микрон. Современные станки учитывают износ шлифовального круга в автоматическом режиме и вносят правки в программу перемещений.

Главное отличие заключается в возможности обработки материалов с твердостью выше 60 HRC, которые обычный резец просто не сможет взять. Координатная расточка использует лезвийный инструмент и работает на сравнительно низких скоростях вращения шпинделя. Шлифовальный станок применяет абразивные головки и развивает скорость до 150 000 об/мин, потому что только так можно обеспечить эффективное отделение стружки.

Процесс исключает деформацию тонких стенок отверстий, так как силы резания при шлифовке значительно ниже радиальных нагрузок при расточке. Мастера выбирают шлифование для финишной отделки закаленных плит и калибров.

Шлифовальный инструмент совершает не только вращательное, но и планетарное движение вокруг оси отверстия. Это позволяет обрабатывать полости разного диаметра без смены оснастки, что значительно сокращает время выполнения сложного заказа.

Расточной станок требует точной настройки вылета резца для каждого нового размера, из-за чего производительность падает при работе с деталями разного типа. Абразивные зерна создают более гладкий микрорельеф поверхности и полностью удаляют следы предшествующей грубой обработки. Таким образом, координатное шлифование обеспечивает лучшую геометрию отверстий в деталях из инструментальной стали и твердых сплавов.

Закаленные детали требуют особого подхода, так как термическая обработка вызывает коробление и искажение формы отверстий. Координатное шлифование исправляет эти дефекты и возвращает осям их проектное положение с точностью до нескольких микрон.

Специалисты устанавливают заготовку на стол станка и проводят выверку базовых поверхностей по индикатору. Когда деталь имеет твердость около 62 HRC, используют головки из кубического нитрида бора или из алмаза. Инструмент снимает тонкий слой окалины и исправляет овальность, которая возникла при резком охлаждении металла в масле или воде.

Процесс исключает возникновение микротрещин, потому что обильная подача смазочно-охлаждающей жидкости предотвращает локальный перегрев. Специалисты выбирают малую глубину врезания и высокую скорость вращения головки для достижения зеркального блеска стенок. Если отверстие имеет глухую структуру, программу настраивают на точный реверс шпинделя у самого дна.

Высокая скорость вращения шпинделя необходима для достижения оптимальной окружной скорости резания при малом диаметре инструмента. Когда шлифуют отверстия размером 2 мм или 5 мм, головку разгоняют до 100 000 об/мин и выше. Если скорость окажется недостаточной, абразивные зерна будут просто царапать металл и вызывать сильные вибрации. Для стабильной работы на экстремальных режимах используют пневматические или электрические шпиндели с водяным охлаждением. Это позволяет получать поверхность высокого класса чистоты за минимальное количество проходов по всей длине отверстия.

Стабильность оборотов под нагрузкой напрямую влияет на точность формы и отсутствие дробления на стенках заготовки. Операторы следят за балансировкой шлифовальной оправки, так как на высоких скоростях малейший дисбаланс приводит к поломке подшипников.

Современные станки позволяют плавно регулировать частоту вращения в зависимости от материала и диаметра круга. Когда инструмент изнашивается и его размер уменьшается, скорость увеличивают для сохранения постоянных условий резания.

Современные координатно-шлифовальные станки с ЧПУ позволяют обрабатывать фасонные поверхности любой сложности за счет интерполяции осей. Траекторию движения инструмента программируют так, чтобы он плавно огибал все выступы и впадины детали. Это дает возможность изготавливать точные матрицы для вырубных штампов и сложные копиры с зеркальной поверхностью. Абразивная головка совершает планетарное движение и одновременно перемещается по заданной кривой в горизонтальной плоскости.

Для обработки криволинейных пазов специалисты используют специальные алгоритмы компенсации радиуса инструмента. Программа учитывает фактический размер круга после каждой правки, из-за чего геометрия детали остается неизменной.

Операторы контролируют плавность перемещений и отсутствие ступенек на стыках участков траектории. Когда требуется высокая чистота поверхности, назначают дополнительные проходы с минимальной подачей и высокой частотой вращения. Координатное шлифование контуров обеспечивает идеальное сопряжение деталей в сложных механизмах и приборах.

Контроль положения осей осуществляют с помощью высокоточных оптических линеек, которые фиксируют перемещение стола с дискретностью 0.0001 мм. Мастера проводят предварительную привязку инструмента к базовым отверстиям или к кромкам заготовки с использованием электронного щупа. Процедура позволяет станку «видеть» реальное положение детали и вносить коррективы в программу обработки.

Специалисты учитывают погрешность базирования и стремятся свести ее к минимуму для достижения эталонной точности. Когда станок работает в автоматическом цикле, система мониторинга отслеживает стабильность координат в реальном времени. Если деталь имеет большой вес, учитывают деформацию стола и вводят поправочные коэффициенты в систему управления.

Оборудование имеет обратную связь по положению, что исключает ошибки из-за люфтов в винтовых парах или приводах. Для подтверждения его технических характеристик периодически проверяют точность станка с помощью лазерных интерферометров. Когда шлифуют группу отверстий с общим центром, погрешность межосевого расстояния не превышает 0.005 мм.

Для координатного шлифования выбирают головки на керамической или металлической связке с напылением из синтетического алмаза или эльбора. Инструмент имеет небольшой диаметр, от 0.5 мм до 50 мм, потому что должен свободно входить в узкие отверстия и пазы.

Алмазные головки используют для обработки твердых сплавов, керамики и стекла, так как они обладают максимальной режущей способностью. Эльборовый инструмент лучше подходит для закаленных инструментальных сталей, потому что он выдерживает высокие температуры без потери прочности. Зернистость абразива подбирают в зависимости от требуемой шероховатости поверхности стенок.

Форма головок может быть цилиндрической, конической или сферической для выполнения разных технологических задач. Для исключения радиального биения специалисты следят за надежностью закрепления инструмента в цанговом патроне шпинделя. Когда требуется обработать очень глубокое отверстие, используют оправки из тяжелых сплавов для повышения жесткости.

Охлаждение при координатном шлифовании выполняют методом подачи масляного тумана или прямой струи СОЖ под высоким давлением. Поток жидкости направляют непосредственно в зону контакта абразивной головки с металлом, чтобы мгновенно отводить тепло.

Температура в месте соприкосновения может достигать +1000℃, потому что трение происходит на экстремальных скоростях вращения. Если охлаждение будет недостаточным, на стенках возникнут прижоги и микротрещины, которые разрушат структуру закаленной стали. Для защиты деталей и узлов станка используют синтетические масла с антикоррозионными присадками.

Система фильтрации должна удалять металлический шлам и частицы абразива размером более 2 мкм для сохранения чистоты состава. Операторы следят за температурой самой жидкости в баке и используют чиллеры для ее стабилизации в пределах +20℃. Это необходимо для исключения тепловых деформаций заготовки и самого шпиндельного узла во время долгого цикла обработки. Когда работают с мелкими отверстиями, СОЖ подают через внутренние каналы в шпинделе для более эффективного вымывания стружки.

Возможности современного оборудования позволяют шлифовать отверстия диаметром от 0.5 мм до 1 мм, то есть выполнять микрошлифование. Для таких задач используют алмазные головки на тонких стальных или вольфрамовых стеблях. Процесс требует максимальной частоты вращения шпинделя до 150 000 об/мин для обеспечения нужной скорости резания. Операторы настраивают подачу с особой осторожностью, потому что малейшее превышение нагрузки приведет к мгновенной поломке хрупкого инструмента.

Соосность и цилиндричность таких мелких каналов контролируют с помощью специальных оптических приборов или пневматических нутромеров. Использование планетарного движения позволяет калибровать размер с точностью до 0.001 мм даже при работе с очень твердыми материалами. Когда требуется обработать группу мелких отверстий в одной плите, ЧПУ станка обеспечивает их точное позиционирование. Специалисты подбирают вязкость охлаждающей жидкости так, чтобы она могла проникать в узкий зазор между инструментом и стенкой.

Правка шлифовальной головки необходима для восстановления ее правильной геометрической формы и обнажения новых острых зерен абразива. Мастера используют для этой цели алмазные бруски или вращающиеся диски, которые закрепляют на столе станка.

Процедуру проводят в автоматическом режиме через определенное количество проходов или при ухудшении чистота поверхности. Это позволяет полностью убрать следы засаливания и восстановить режущую способность инструмента после контакта с твердым металлом. Станок настраивают так, чтобы он учитывал изменение диаметра головки после каждой правки.

Если инструмент имеет идеальную цилиндрическую форму, риск появления конусности в отверстии сводится к нулю. Операторы контролируют состояние правящего алмаза, так как затупившийся кристалл будет просто крошить связку вместо ее чистого срезания. Качественная правка обеспечивает отсутствие вибраций и гарантирует стабильность размеров во всей партии деталей. Этот этап используют для формирования специфического профиля на торце головки при шлифовании ступенчатых поверхностей.

Координатно-шлифовальные станки позволяют обрабатывать внутренние и наружные конусы за счет наклона шпиндельной головки или использования планетарного движения. Когда требуется изготовить посадочные места для высокоточных оправок, угол наклона настраивают с точностью до угловых секунд. Процесс шлифования конуса идет при одновременном перемещении инструмента по вертикальной оси и изменении радиуса орбиты планетарного движения. Это гарантирует идеальное прилегание сопряженных деталей и отсутствие биения в собранном узле. Точность конуса проверяют с помощью специальных калибров-пробок и индикаторов.

Для обработки конических отверстий в плитах штампов используют программную интерполяцию осей в системе ЧПУ: эта технология позволяет получать конусы с любым углом наклона без механической перестройки узлов оборудования. Операторы следят за равномерностью съема металла, так как скорость резания меняется в зависимости от текущего диаметра. Координатное шлифование конусов обеспечивает высокую герметичность клапанов и точность центровки валов в приборах.

Величина припуска под координатное шлифование обычно составляет от 0.05 мм до 0.15 мм на сторону в зависимости от диаметра отверстия. Этот слой стремятся минимизировать, потому что абразивный инструмент малого размера обладает ограниченной производительностью. Если припуск будет слишком большим, время обработки возрастет и возникнет риск перегрева тонкого шпинделя.

Специалисты рассчитывают объем снимаемого материала так, чтобы полностью удалить дефекты после предварительной расточки или закалки. Когда деталь имеет сложный контур, припуск распределяют равномерно по всей поверхности для стабильного давления инструмента.

Если оставить недостаточно металла, на финишной поверхности могут сохраниться следы от чернового инструмента или зоны с измененной структурой. Поэтому учитывают возможные коробления после термообработки и заранее закладывают припуск для гарантированного исправления формы. На чистовом этапе станок снимает по 0.005 мм за один проход для достижения эталонной точности и блеска. Правильный расчет технологических слоев экономит дорогостоящие алмазные головки и сокращает общее время выполнения заказа.

Координатно-шлифовальная обработка незаменима в инструментальном производстве: при изготовлении матриц, пуансонов и плит для вырубных штампов. Эту технологию используют для создания прецизионных пресс-форм, где требуется идеальная точность расположения знаков и знаковых отверстий.

Координатное шлифование востребовано при выпуске калибров, эталонов и измерительных приборов самого высокого класса точности. В аэрокосмической отрасли метод востребован для обработки ответственных узлов топливных систем и подшипниковых опор. Высокая универсальность станков позволяет выполнять как уникальные штучные заказы, так и мелкие серии деталей.

Технологию также выбирают для доводки деталей из сверхтвердых материалов, которые невозможно обработать другими механическими способами. Мастера ценят координатные станки за возможность исправления ошибок, допущенных на предыдущих этапах производства. Оборудование часто используют для восстановления изношенных посадочных мест в дорогих корпусных деталях и оснастке. А использование ЧПУ расширило сферу применения метода на обработку сложных криволинейных профилей и кулачков.
