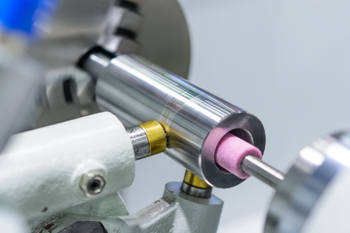

Шлифовка отверстий

Шлифование отверстий позволяет достигать 5-6 квалитета точности, так как современные станки минимизируют любые погрешности позиционирования инструмента. Мастера настраивают оборудование для получения отклонений не более 0.003 мм, потому что такая прецизионность необходима для прецизионных втулок и прецизионных гильз. В процессе работы контролируют круглость и прямолинейность оси заготовки.

Метод эффективно исправляет конусность и овальность, которые остались после токарной расточки или возникли из-за термической закалки металла. Точность размеров гарантирует идеальную посадку ответных валов и полностью исключает биение в собранном узле. Когда деталь устанавливают в патрон, оператор проверяет центровку для исключения радиальных смещений.

Профессиональный подход к шлифовке исключает появление микротрещин, так как абразивные зерна работают при постоянном обильном охлаждении. В результате заказчик получает отверстие с зеркальным блеском, которое полностью соответствует требованиям чертежа. Тщательная калибровка канала обеспечивает долгую службу гидравлических поршней и других ответственных элементов машин. Шероховатость поверхности после финишной стадии достигает значений Ra 0.16 мкм, что гарантирует плотное прилегание деталей в собранных узлах.

Современные внутришлифовальные станки позволяют обрабатывать отверстия диаметром от 1.5 мм до 2 мм. Для таких задач мастера используют специальные высокоскоростные шпиндельные головки, которые развивают скорость до 150 тыс. об/мин.

Инструмент подбирают так, чтобы его диаметр был на 1-2 мм меньше самого отверстия. Свободное пространство необходимо для удаления металлической пыли и подачи охлаждающей жидкости. Если зазор будет слишком мал, возникнет риск поломки круга или перегрева стенок. Для достижения высокой точности специалисты применяют алмазные или эльборовые головки на тонких стальных оправках.

Обработка малых диаметров требует исключительной жесткости оборудования и отсутствия вибраций в шпиндельном узле. Программа управления контролирует подачу с точностью до микрона, потому что малейшее превышение усилия приведет к поломке хрупкого абразива. Когда шлифуют отверстия в топливных форсунках или медицинских иглах, время цикла увеличивают для обеспечения чистоты поверхности.

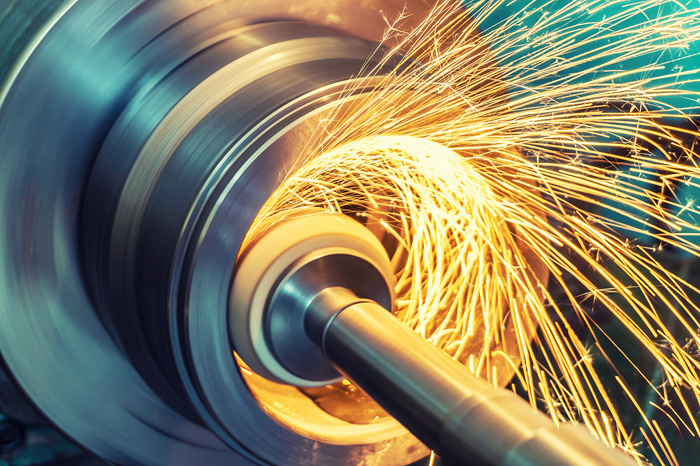

Метод шлифования на проход считается самым распространенным и точным способом обработки сквозных цилиндрических отверстий. Шлифовальная бабка совершает возвратно-поступательные движения вдоль всей оси заготовки, пока деталь равномерно вращается в патроне. Этот прием используют для достижения минимальной шероховатости и высокой прямолинейности стенок.

Абразивный круг за один ход проходит всю длину канала, что гарантирует однородность диаметра на каждом участке. Такие режимы подачи выбирают, чтобы инструмент успевал срезать металл без образования волнистости. Технология позволяет исправлять конусность, которая часто возникает при глубоком сверлении.

Когда круг выходит за края отверстия на небольшую величину, он эффективно очищает кромки от заусенцев и наплывов. Специалисты направляют струю СОЖ так, чтобы жидкость промывала всю полость заготовки при каждом перемещении стола.

Если длина отверстия велика, то мастера используют удлиненные оправки из тяжелых сплавов для повышения жесткости. Правильная настройка перекрытия хода круга исключает появление ступенек на краях детали. В результате внутренняя поверхность становится зеркальной и полностью готовой к эксплуатации в ответственных узлах.

Обработка глухих отверстий технически сложнее шлифования сквозных каналов, так как инструмент не имеет свободного выхода в конце хода. Мастера используют метод врезного шлифования, когда абразивный круг движется только радиально до достижения заданного диаметра.

Специалисты настраивают упоры станка на мгновенный реверс у самого дна, чтобы исключить удар шпинделя о торец заготовки. В нижней части отверстия часто предусматривают технологическую канавку, в которую заходит край шлифовальной головки. Это необходимо для обеспечения одинакового размера по всей глубине и предотвращения конусности у основания. Если канавка отсутствует, программу настраивают на постепенное снижение подачи.

Отвод шлама из тупиковой зоны затруднен, поэтому охлаждающую жидкость подают под большим давлением через внутренние каналы в оправке. Операторы следят за тем, чтобы на дне не скапливалась густая масса из масла и абразивной пыли. Если не удалять отходы вовремя, то чистота поверхности у основания будет хуже, чем у входа. Когда нужно одновременно обработать дно и боковые стенки, используют круги с торцевым абразивным слоем. Правильная стратегия движения инструмента исключает появление задиров и гарантирует точность формы.

Выбор шлифовального круга зависит от материала заготовки, диаметра отверстия и требуемой шероховатости поверхности стенок. Для обработки закаленных сталей мастера используют круги из белого электрокорунда, потому что этот абразив обладает высокой режущей способностью. Для твердых сплавов и чугуна выбирают карбид кремния или алмазные головки, так как они эффективно справляются со сверхтвердыми структурами.

Для обеспечения зазора под охлаждение диаметр инструмента должен составлять 70-90% от внутреннего размера отверстия. Специалисты подбирают связку так, чтобы круг самозатачивался в процессе работы и не забивался вязкой стружкой металла.

Тканевая или бакелитовая основа инструмента обеспечивает мягкий контакт, что важно при финишной доводке зеркальных поверхностей. Но на производстве обращают внимание на зернистость абразива, так как крупное зерно быстрее снимает припуск, но оставляет глубокие риски. Мелкозернистые круги применяют на завершающих стадиях, для получения Ra 0.16 мкм и выше.

Частота вращения круга при внутренней шлифовке достигает 60 тыс. об/мин и выше, так как диаметр инструмента обычно очень мал. Для эффективного отделения микростружки от поверхности металла окружная скорость резания должна составлять 30-50 м/с.

Шлифовщики подбирают обороты шпинделя так, чтобы обеспечить максимальную производительность без разрушения абразивной головки. Если скорость будет слишком низкой, зерна будут просто царапать сталь и вызывать сильный перегрев заготовки. Для достижения необходимых параметров вращения используют высокочастотные электрошпиндели или пневматические турбинки.

Высокая скорость предъявляет особые требования к балансировке инструмента и к качеству сборки шпиндельного узла. Малейшая вибрация на таких оборотах приведет к появлению дробления и резкому ухудшению шероховатости стенок. Операторы проверяют состояние оборудования перед каждой операцией для исключения аварийных ситуаций в цехе. Когда диаметр круга уменьшается после правки, частоту вращения увеличивают для сохранения постоянной скорости резания.

Конусность возникает из-за упругого отжима оправки под действием сил резания или неправильной установки передней бабки станка. Специалисты устраняют этот дефект путем точного поворота шлифовальной бабки на нужный угол в горизонтальной плоскости. Для контроля геометрии используют эталонные оправки и индикаторы, которые показывают отклонение диаметра в разных точках по длине. Если причиной стал прогиб тонкого инструмента, уменьшают глубину подачи или увеличивают жесткость шпинделя.

Для своевременной коррекции проводят пробные проходы и измеряют размер у входа и в глубине заготовки. Когда работают с глубокими каналами, влияние деформации оправки становится наиболее заметным на чистовых проходах. Мастера применяют метод выхаживания без подачи на последних ходах стола, чтобы убрать микроскопические неровности и стабилизировать размер.

Использование современных систем ЧПУ упрощает компенсацию конусности за счет программного изменения траектории движения круга. Качественная настройка оборудования исключает риск получения бракованных деталей с неправильной формой отверстия.

Шлифование отверстий использует жестко закрепленный инструмент, который вращается на высокой частоте и активно снимает слой металла. Хонингование работает за счет медленного вращения и возвратно-поступательного движения головки с брусками на шарнирных опорах.

При шлифовке мастер может исправлять положение оси отверстия и полностью устранять биение, чего хон сделать не способен. Шлифовальный круг эффективно убирает следы грубой расточки и закалочную окалину с твердых инструментальных сталей. Эта операция считается универсальной для создания точной геометрии на деталях любой сложности.

Хонингование обычно применяют на финальном этапе для создания специфической сетки микроканалов, которые удерживают масло в цилиндрах. Внутренняя шлифовка дает более гладкую поверхность и лучше справляется с исправлением серьезных искажений формы профиля. Специалисты выбирают шлифование для обработки коротких отверстий, пазов и уступов, где хонинговальная головка просто не поместится. Оборудование для шлифовки также имеет более широкие возможности по настройке режимов и типов используемого инструмента.

Оба метода часто дополняют друг друг в технологической цепочке производства ответственных узлов машин.

Шлифование отверстий малого диаметра в твердых сплавах требует применения алмазных головок на жестких вольфрамовых стеблях. Для обеспечения эффективного срезания сверхтвердого материала станки настраивают на максимальные обороты шпинделя.

Процесс идет при минимальных подачах, потому что хрупкий инструмент может сломаться при резком увеличении нагрузки. В зависимости от глубины канала специалисты используют метод врезного шлифования или шлифования на проход. Обильное охлаждение предотвращает термическое растрескивание твердого сплава в зоне интенсивного трения абразивных зерен.

Соосность и цилиндричность отверстий контролируют с помощью специальных оптических приборов или пневматических нутромеров. Использование планетарного движения позволяет калибровать размер с точностью до 0.001 мм даже при работе с очень сложными деталями. Когда требуется обработать группу мелких отверстий в одной плите, ЧПУ станка обеспечивает их точное позиционирование. Вязкость охлаждающей жидкости подбирают так, чтобы она могла проникать в узкий зазор между инструментом и стенкой.

Системы числового программного управления позволяют автоматизировать все этапы шлифования отверстий от подвода инструмента до окончательной калибровки размера. Программа точно контролирует величину подачи и скорость перемещения стола, что исключает ошибки из-за человеческого фактора.

Мастера настраивают циклы автоматической правки круга, когда станок самостоятельно восстанавливает режущие свойства абразива через заданное количество деталей. Электронные датчики отслеживают износ инструмента в реальном времени и вносят необходимую коррекцию в координаты шпинделя. Это обеспечивает стабильное качество и высокую повторяемость размеров в большой партии продукции.

ЧПУ станки позволяют реализовывать сложные траектории движения для шлифования ступенчатых, конических и фасонных отверстий. Режимы резания можно быстро менять в зависимости от текущего диаметра заготовки для сохранения постоянной скорости. Программное управление обеспечивает плавный вход круга в металл и мягкий отвод, что предотвращает появление сколов и задиров.

Шлифование конических отверстий требует поворота передней бабки или шлифовального шпинделя на угол, который соответствует половине угла конуса заготовки. Для точного выставления этого параметра используют высокоточные измерительные системы и синусные линейки. В процессе обработки стол станка совершает продольные движения, а инструмент постепенно врезается в металл под заданным наклоном.

Эта технология позволяет получать прецизионные посадочные места для инструментальных оправок и шпиндельных узлов. Качественная настройка гарантирует идеальное прилегание сопряженных конических поверхностей без люфтов.

Специалисты проверяют конусы на точность с помощью специальных калибров-пробок «на краску» или электронных угломеров. Равномерный отпечаток красителя по всей длине подтверждает правильность установленного угла и отсутствие искажений формы. Если контакт происходит только в одной зоне, оператор вносит микронную коррекцию в положение бабки.

Использование современных станков с ЧПУ позволяет шлифовать конусы без механического поворота узлов за счет интерполяции осей.
