Внутренняя шлифовка металла

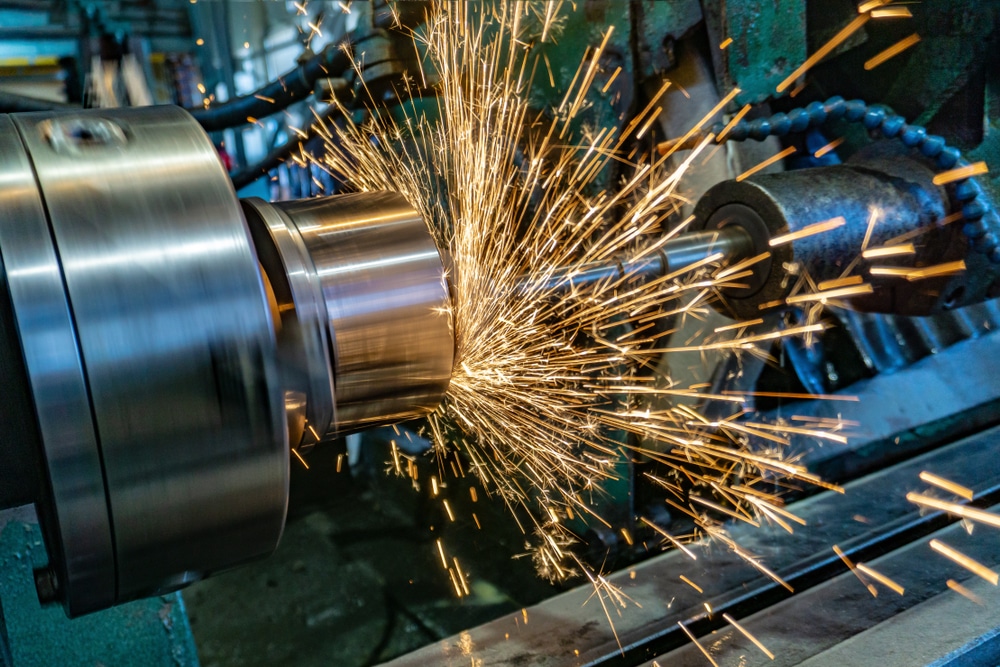

Высокие технические требования к отверстиям побуждают использовать прецизионное оборудование, потому что этот метод позволяет достигать 6 или 7 квалитета точности. Погрешность при выполнении работ часто не превышает 0,005 мм, если станок имеет достаточную жесткость и правильно настроенную систему подачи. Специалисты контролируют параметры в реальном времени, так как малейшее отклонение может привести к неправильной посадке подшипника или вала.

Когда применяют мелкозернистые абразивы и оптимальные режимы вращения шпинделя, чистота поверхности достигает значений Ra 0,16 мкм. Такая точность необходима для гидравлических цилиндров и деталей авиационных двигателей.

Когда деталь устанавливают на станок, оператор выверяет соосность отверстия с точностью до микрона. Любой перекос приведет к браку, потому что абразивный инструмент будет снимать металл неравномерно по окружности. Внутренняя шлифовка эффективно исправляет конусность и овальность, которые остались после предварительной расточки или термической закалки заготовки. Для проверки диаметра в нескольких сечениях по всей глубине канала используют нутромеры.

Толщина слоя металла под шлифование зависит от диаметра отверстия и предшествующей технологии обработки заготовки. Обычно оставляют припуск от 0,05 до 0,2 мм на сторону, чтобы полностью удалить следы резца или дефекты после закалки. Если слой будет слишком большим, маленькая шлифовальная головка подвергнется сильному нагреву и быстро потеряет свою форму.

Специалисты рассчитывают объем снимаемого материала так, чтобы обеспечить нужный квалитет за минимальное количество проходов. Когда заготовка имеет значительные коробления, припуск увеличивают для гарантированного исправления геометрии. Если оставить недостаточно металла, на стенках могут сохраниться черные пятна или микротрещины от предыдущих операций.

Также в процессе работы учитывают износ круга, ведь диаметр абразива постоянно уменьшается. На стадии чистовой доводки за один ход стола снимают всего 0,005 или 0,01 мм материала. Правильный выбор припуска экономит время и снижает нагрузку на высокоскоростной шпиндель станка.

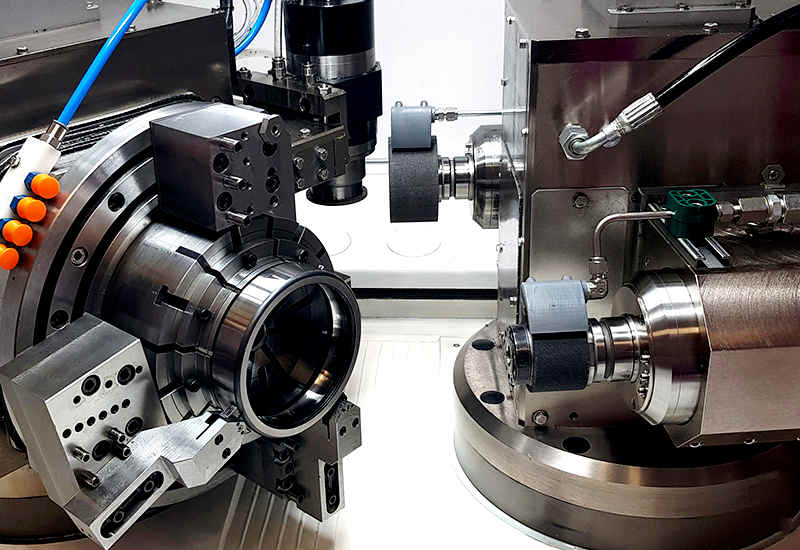

Диаметр абразивного инструмента должен составлять от 70 до 90% от внутреннего размера обрабатываемого отверстия. Если выбрать слишком большой круг, смазочно-охлаждающая жидкость не сможет свободно циркулировать в узком зазоре. Когда зазор недостаточен, в зоне резания быстро скапливается шлам и металлическая пыль. Это приводит к засаливанию инструмента и появлению прижогов на поверхности стенки.

Для надежного крепления маленьких головок используют специальные оправки, потому что жесткость всей системы влияет на отсутствие вибраций. Правильный подбор размера обеспечивает высокую производительность и отличное качество финишного покрытия. Для кругов со слишком маленьким диаметром износ будет мгновенным из-за высокой частоты контактов каждого зерна с металлом.

Специалисты подбирают длину оправки так, чтобы она была минимальной для конкретной глубины отверстия. Чем короче вылет шпинделя, тем выше точность обработки и меньше риск появления конусности. Также следят за тем, чтобы инструмент входил в контакт плавно и без микроударов.

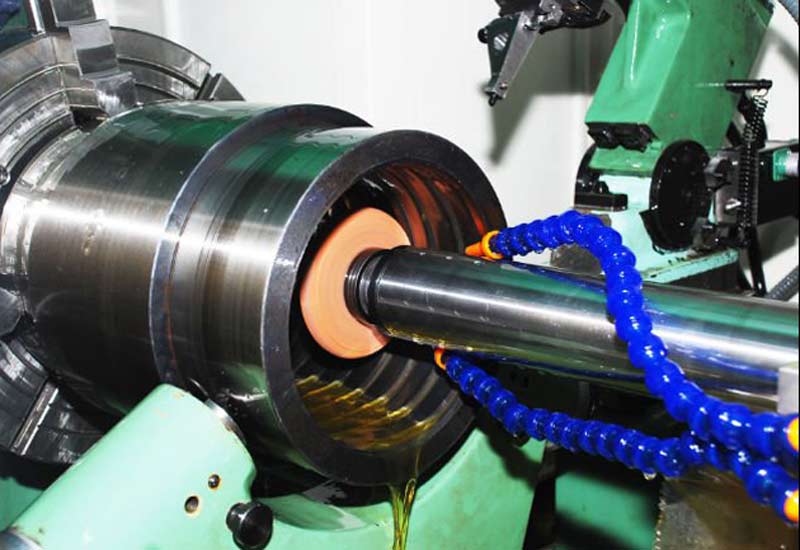

Интенсивная подача СОЖ необходима для отвода тепла и удаления продуктов резания из закрытого пространства отверстия. Температура в зоне контакта зерен абразива с металлом может достигать +1000℃, потому что трение происходит на огромных скоростях. Если охлаждение будет недостаточным, деталь расширится и после остывания ее размер выйдет за пределы допуска. Жидкость вымывает мелкую стружку, которая может поцарапать зеркальную поверхность или забить поры круга. Мастера направляют струю точно в зону резания, чтобы исключить появление микротрещин на стенках.

Чтобы снизить нагрузку на высокоскоростной шпиндель, выбирают составы с хорошими смазочными свойствами. Чистота эмульсии напрямую влияет на качество финишной отделки, поэтому в системе используют мощные фильтры. Постоянная циркуляция раствора предотвращает коррозию металла и защищает узлы станка от износа. Когда обрабатывают вязкие материалы, в СОЖ добавляют специальные присадки против налипания стружки.

Обработка глухих каналов технически сложнее шлифования сквозных отверстий, потому что инструмент не может выйти за пределы детали. Специалисты настраивают станок на мгновенный реверс при достижении дна, чтобы исключить удар шлифовальной головки о торец.

В конце отверстия часто предусматривают небольшую технологическую канавку для выхода края круга. Когда такой канавки нет, применяют метод врезного шлифования без продольного перемещения стола. Это требует высокой точности настройки упоров и контроля осевого положения заготовки.

Отвод шлама из тупиковой зоны затруднен, поэтому охлаждающую жидкость подают под большим давлением. Операторы следят за тем, чтобы на дне не скапливалась густая масса из масла и металлической пыли. Если не удалять отходы вовремя, чистота поверхности у основания будет хуже, чем у входа в отверстие. Когда нужно одновременно обработать дно и боковые стенки, используют круги с торцевым абразивным слоем.

Планетарный метод используют для обработки отверстий в массивных и тяжелых деталях, которые трудно вращать на станке. В этом случае заготовка остается неподвижной, а шлифовальный круг совершает сложные вращательные движения по круговой траектории. Шпиндель инструмента перемещается вокруг оси отверстия, одновременно вращаясь с высокой скоростью вокруг своей оси.

Такая технология позволяет шлифовать отверстия в блоках цилиндров, корпусах насосов и других крупногабаритных объектах. Специалисты настраивают радиус орбиты так, чтобы обеспечить нужный диаметр и высокую точность геометрии.

Жесткость планетарных головок ниже обычных шпинделей, поэтому выбирают более щадящие режимы подачи. Этот способ незаменим, когда отверстия расположены асимметрично или имеют большой межосевой разнос. На предприятиях контролируют равномерность съема металла на каждом участке окружности для исключения овальности. Использование ЧПУ позволяет программировать сложные траектории и автоматически корректировать износ абразива.

Частота вращения круга при внутренней шлифовке достигает 60000 об/мин и выше, потому что диаметр инструмента очень мал. Для эффективного отделения микростружки от металла окружная скорость резания должна составлять около 30-50 м/с.

Мастера подбирают обороты шпинделя так, чтобы обеспечить максимальную производительность без разрушения абразива. Если скорость будет слишком низкой, то зерна будут просто тереть сталь и вызывать сильный перегрев заготовки. Для достижения нужных параметров используют высокочастотные электрошпиндели или пневматические турбинки.

Высокая скорость вращения предъявляет особые требования к балансировке инструмента и качеству подшипников. Малейшая вибрация на таких оборотах приведет к появлению дробления и резкому ухудшению шероховатости. Операторы проверяют состояние шпиндельного узла перед каждой операцией, чтобы исключить аварийные ситуации. Когда диаметр круга уменьшается после правки, частоту вращения увеличивают для сохранения постоянной скорости резания.

Конусность возникает из-за отжима оправки под действием сил резания или неправильной установки передней бабки станка. Этот дефект устраняют путем точного поворота шлифовальной бабки на нужный угол в горизонтальной плоскости. Для контроля используют эталонные оправки и индикаторы, которые показывают отклонение в разных точках по длине. Если причиной стал прогиб инструмента, то специалисты уменьшают глубину подачи или увеличивают жесткость шпинделя.

Для своевременной коррекции проводят пробные проходы и измеряют диаметр у входа и в глубине заготовки. Когда работают с глубокими отверстиями, влияние упругой деформации оправки становится наиболее заметным. Чтобы убрать микроскопические неровности, применяют метод выхаживания без подачи на последних ходах стола. Использование современных систем ЧПУ упрощает компенсацию конусности за счет программного изменения траектории круга.

Шлифование использует жестко закрепленный инструмент, который вращается на высокой скорости и активно снимает слой металла. Хонингование работает за счет медленного вращения и возвратно-поступательного движения головки с брусками на шарнирах.

При шлифовке мастер может исправлять положение оси отверстия и устранять биение, чего хон сделать не способен. Шлифовальный круг эффективно убирает следы грубой расточки и закалочную окалину с твердых сталей. Эта операция считается универсальной для создания точной геометрии на деталях любой сложности.

Если хонингование применяют на финальном этапе для создания специфической сетки микроканалов, которые удерживают масло, внутренняя шлифовка дает более гладкую поверхность и лучше справляется с исправлением формы профиля. Специалисты выбирают шлифование для обработки коротких отверстий, пазов и уступов, где хон просто не поместится. Оборудование для шлифовки имеет более широкие возможности по настройке режимов и типов инструмента.

Правку инструмента выполняют для восстановления его правильной формы и обнажения новых острых зерен абразива. Когда замечают снижение режущей способности или ухудшение чистоты стенок, используют алмазные карандаши или ролики. Процедуру проводят после обработки каждых 5-10 деталей - в зависимости от твердости материала. Если круг засаливается слишком быстро, частоту правки увеличивают для предотвращения прижогов.

Каждый такой процесс удаляет со слоя круга несколько микрон, из-за чего его диаметр постепенно уменьшается. Специалисты учитывают это изменение и вносят коррекцию в положение шпинделя для сохранения точного размера отверстия. Правильно проведенная правка исключает биение инструмента и гарантирует высокую производительность процесса.

Когда работают с алмазными кругами, их правят реже, потому что они имеют огромный ресурс износостойкости. Операторы следят за качеством правящего алмаза, так как затупившийся кристалл будет просто давить на связку.

Внутренняя шлифовка подходит для обработки сталей любой твердости, включая мягкие конструкционные марки. Мастера выбирают специальные круги с открытой структурой, чтобы вязкая стружка не забивала пространство между зернами. Если металл слишком мягкий, риск засаливания возрастает, поэтому используют СОЖ с высокими очищающими свойствами.

Процесс позволяет достичь высокой точности даже на сырых заготовках, если требуется идеальная чистота стенок. Часто такую операцию проводят перед азотированием или гальваническим покрытием для улучшения адгезии.

Обработка мягких металлов требует более высокой скорости резания для чистого отделения стружки без образования заусенцев. Операторы следят за тем, чтобы давление круга не вызвало пластическую деформацию тонких стенок детали. При шлифовке алюминия или меди применяют специальные присадки в охлаждающую жидкость для предотвращения налипания.

Шлифование конусов требует поворота передней или шлифовальной бабки на угол, который соответствует половине угла конусности отверстия. Для точного выставления этого параметра используют высокоточные лимбы и синусные линейки. В процессе обработки стол станка совершает продольные движения, а инструмент постепенно врезается в металл под заданным наклоном. Эта технология позволяет получать прецизионные посадочные места для инструментальных оправок и шпинделей.

Специалисты проверяют точность конуса с помощью специальных калибров-пробок «на краску». Равномерный отпечаток по всей длине подтверждает правильность установленного угла и отсутствие искажений формы. Если контакт происходит только в одной зоне, оператор вносит микронную коррекцию в положение бабки. Тщательный контроль шероховатости важен для предотвращения заедания конусных соединений при эксплуатации.

Темп работы определяется скоростью съема металла, временем на смену заготовок и частотой проведения правок круга. Эффективность процесса повышают за счет использования автоматических циклов и быстродействующих зажимных патронов.

Когда в цехе стоят станки с ЧПУ, время обработки одной детали по сравнению с ручными моделями сокращается минимум в два раза. Высокая скорость вращения шпинделя и правильная подача позволяют быстро удалять припуск даже с твердых сплавов. Специалисты стремятся минимизировать количество проходов без ущерба для финального качества.

На общую производительность также влияет серийность заказа, так как долгая наладка на одну деталь увеличивает ее себестоимость. Использование алмазных и эльборовых кругов позволяет работать дольше без перерывов на правку инструмента. Но важно следить за состоянием системы подачи СОЖ, чтобы исключить простои из-за перегрева заготовок. Тщательная организация рабочего места и наличие измерительного инструмента под рукой экономят время мастера.
