Резьбошлифовальные работы

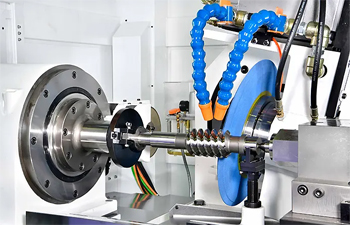

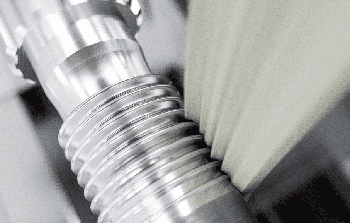

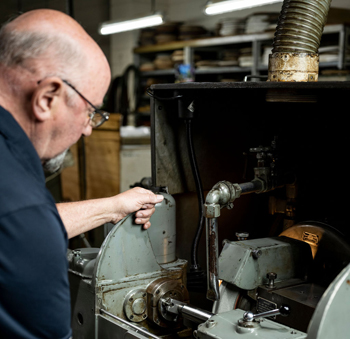

Резьбошлифование гарантирует получение 1-2 класса точности, так как оборудование позволяет выдерживать минимальные допуски на шаг и форму витка. Станки настраивают для устранения погрешностей, которые часто остаются после токарной нарезки или термической закалки металла.

Чистота поверхности достигает значений Ra 0.32 мкм, потому что мелкозернистые абразивы снимают металл очень тонкими слоями. Такая прецизионность необходима для ходовых винтов измерительных приборов и металлорежущих станков. Геометрия витка полностью соответствует заданным параметрам, так как система ЧПУ контролирует перемещение стола в реальном времени.

Отклонение шага на длине 100 мм часто не превышает 0.003 мм, что гарантирует идеальную работу кинематических пар. Профиль проверяют на оптических проекторах для исключения малейших искажений углов. Процесс исправляет накопленную ошибку шага, которая неизбежно возникает при нарезании резьбы резцом.

Правильная калибровка впадин и вершин витков обеспечивает равномерное распределение нагрузки между деталями. В результате винтовые соединения работают плавно и без люфтов в течение всего срока службы.

Термическая обработка вызывает коробление и осевую деформацию заготовок, из-за чего шаг резьбы может измениться на несколько сотых долей миллиметра. Резьбошлифование - единственный надежный способ восстановить точность размеров на деталях с твердостью выше 55 HRC.

На предприятиях удаляют тонкий слой окалины и исправляют искажения профиля, которые возникли в процессе резкого охлаждения стали. Операция гарантирует сохранение высокой прочности витков при идеальном качестве их сопряжения. Если оставить дефекты формы после печи, крепеж или вал быстро разрушатся под действием переменных нагрузок.

Абразивный инструмент легко справляется с перекаленным слоем металла и формирует чистую поверхность без внутренних напряжений. Специалисты подбирают режимы так, чтобы не допустить отпуска материала и сохранить заданную конструктором твердость. Обильное использование охлаждающей жидкости помогает эффективно отводить тепло из узкой зоны контакта круга с винтом. Финишная обработка делает боковые стороны резьбы зеркально гладкими, что исключает заедание при сборке узлов.

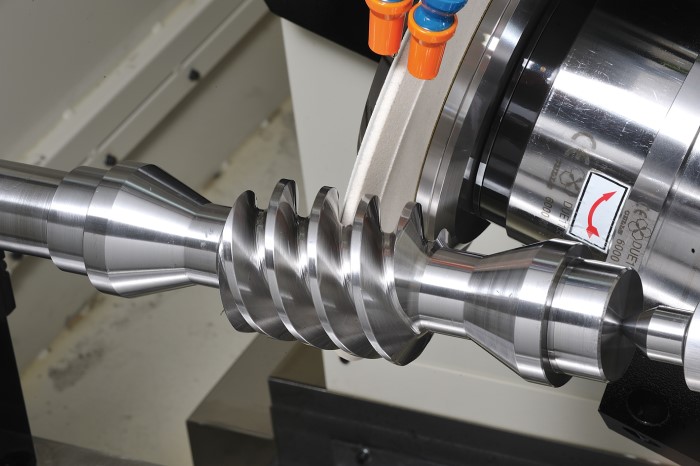

Многониточные круги имеют на рабочей поверхности сразу несколько гребней, которые соответствуют профилю и шагу обрабатываемой резьбы. Этот инструмент обеспечивает очень высокую производительность, потому что за один проход станок калибрует сразу группу витков. На производстве такие круги используют для серийного производства крепежных изделий и валов с короткой резьбовой частью.

Распределение нагрузки на большую площадь абразива снижает риск перегрева металла и появления прижогов. Инструмент изнашивается медленнее однониточного аналога, что гарантирует стабильность размеров в большой партии деталей. Ширина многониточного круга может достигать 100 мм, что позволяет шлифовать короткие резьбы методом врезания без продольного движения стола.

Специалисты настраивают оборудование для одновременной обработки всей длины резьбового участка за несколько оборотов заготовки. Такая технология значительно сокращает время цикла и снижает себестоимость готовой продукции. Качественная правка гребней стальным роликом обеспечивает идеальную повторяемость формы каждого витка. Многониточная схема работы лучше подходит для массового выпуска стандартных метрических резьб.

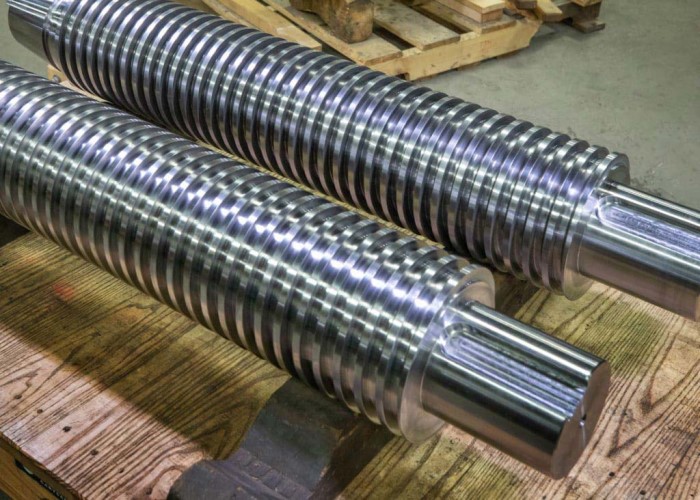

Трапецеидальная резьба имеет массивный профиль и глубокие впадины, поэтому ее шлифование требует поэтапного снятия больших объемов металла. Для формирования точного угла наклона боковых сторон витка используют специальные круги с широкой кромкой.

Процесс идет при малых скоростях подачи для предотвращения вибраций и обеспечения высокого класса чистоты. Этот вид резьбы часто применяют в ходовых винтах станков, где важна минимальная шероховатость для плавного перемещения суппортов. Ширину канавки по дну и по среднему диаметру контролируют с помощью прецизионных проволочек.

Для обработки длинных винтов используют люнеты, которые поддерживают заготовку и исключают ее прогиб под давлением круга. Операторы следят за равномерностью съема припуска по всей длине вала для исключения конусности и колебаний шага. Правка абразива алмазным инструментом гарантирует получение четких радиусов в основании резьбы. Это снижает концентрацию напряжений в металле и предотвращает появление усталостных трещин при работе механизма.

Прижоги возникают из-за избыточного трения в узкой зоне контакта, когда абразивные зерна забиваются металлической пылью и перестают резать. Мастера используют пористые круги и обильную подачу масла под давлением, чтобы мгновенно отводить тепло от тонких кромок резьбы. Температура в месте соприкосновения может подняться выше +800℃, что приведет к локальному размягчению закаленной стали.

Для обнажения новых острых кромок и восстановления режущей способности проводят регулярную правку инструмента. Если на металле появляются темные пятна, такие детали подлежат отбраковке из-за потери прочности поверхностного слоя.

Правильное направление струи охлаждающей жидкости играет решающую роль в защите профиля от перегрева. Форсунки настраивают так, чтобы поток пробивал воздушную подушку от быстро вращающегося шпинделя. Когда работают с мелкомодульными резьбами, риск прижога возрастает из-за малого объема металла в витке.

Операторы выбирают щадящие режимы подачи и увеличивают количество проходов для безопасного удаления припуска. Финишная стадия шлифовки проходит с минимальным съемом материала, что полностью исключает термические дефекты.

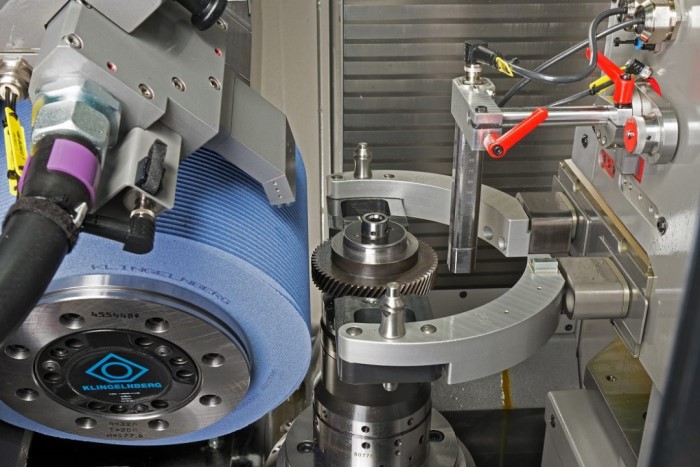

Правка шлифовального круга восстанавливает его точную геометрическую форму и острые режущие свойства абразивных зерен. Мастера используют алмазные иглы или карандаши для формирования нужного угла и радиуса на вершине режущего диска. В процессе работы контур круга неизбежно искажается, что сразу отражается на точности обрабатываемой резьбы.

Специалисты проводят процедуру правки автоматически через каждые несколько деталей для поддержания стабильного качества. Это позволяет убрать налипшую стружку и подготовить инструмент к чистовой калибровке профиля. Когда круг имеет идеальный профиль, он входит в металл без рывков и лишних вибраций шпинделя.

Состояние алмаза постоянно контролируют, так как затупившийся кристалл будет просто крошить связку вместо ее чистого срезания. Качественная правка обеспечивает отсутствие погрешностей шага и гарантирует получение зеркальной чистоты поверхности. Мастера вносят коррекцию в настройки станка после каждой процедуры для компенсации изменения диаметра круга.

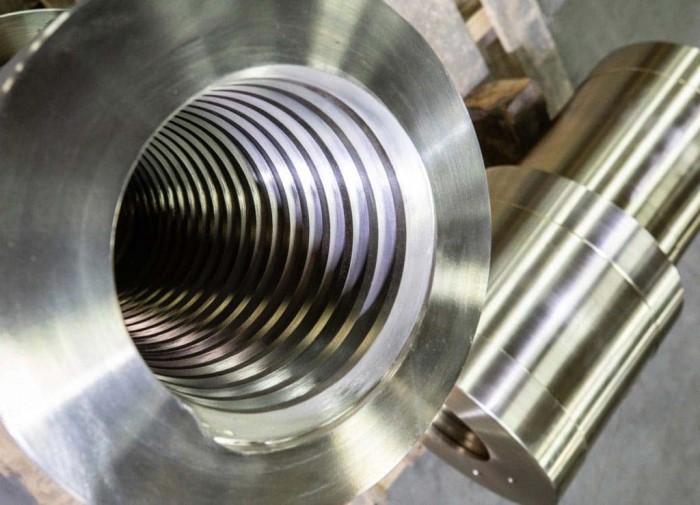

Шлифование внутренней резьбы требует использования компактных высокоскоростных шпинделей, которые могут свободно входить в узкие каналы. Мастера применяют маленькие абразивные головки для калибровки резьбовых колец, калибров и гаек прецизионных передач.

Процесс технически сложнее наружной обработки из-за трудностей с отводом тепла и стружки из закрытого пространства. Для эффективного промывания зоны контакта настраивают подачу СОЖ через внутренние каналы оправки. Точность внутреннего профиля критически важна для герметичности соединений в гидравлических системах и приборах.

Для предотвращения вибраций при работе с длинным вылетом инструмента оборудование должно обладать исключительной жесткостью шпиндельного узла. В зависимости от длины и диаметра отверстия используют планетарное движение или продольную подачу. Когда резьба имеет малый шаг, точность настройки угла наклона оси инструмента становится решающим фактором качества. Готовые изделия проверяют с помощью прецизионных резьбовых пробок и нутромеров.

Титан обладает низкой теплопроводностью и склонен к налипанию на абразив, поэтому его обработка требует применения специальных режимов и инструментов. Для предотвращения химической реакции металла с зернами электрокорунда выбирают круги из карбида кремния или алмаза. Скорость шлифования титана ниже обычных значений для сталей, так как это снижает риск воспламенения мелкой пыли и перегрева витков. Специалисты используют СОЖ с активными присадками, которые препятствуют образованию наростов на режущих кромках.

Операторы следят за остротой инструмента особенно внимательно, потому что затупившийся круг мгновенно вызывает деформацию тонкого профиля. Тщательная очистка зоны резания от стружки исключает появление задиров на боковых поверхностях витков. Для сохранения его режущих свойств и правильной геометрии гребней правку круга проводят чаще обычного. Использование современных станков с ЧПУ позволяет точно контролировать силы резания при работе с вязкими сплавами.

Накопленная погрешность шага - сумма отклонений между любыми витками на всей длине резьбового участка. Этот параметр измеряют с помощью высокоточных измерительных машин или специальных резьбовых микрометров. Показатель определяет точность перемещения в винтовых парах, поэтому его контроль обязателен для ходовых валов. Специалисты строят графики отклонений и настраивают станок для автоматической компенсации ошибок в программе перемещения стола. Качественная калибровка позволяет удерживать погрешность в пределах нескольких микрон на метр длины.

Если накопленная ошибка велика, механизм будет работать с рывками и быстро выйдет из строя из-за неравномерного износа. Операторы учитывают температурное расширение заготовки при измерениях, так как нагретый металл удлиняется и искажает результаты.

Финальную проверку проводят в метрологической лаборатории после полной стабилизации температуры изделия. Правильная настройка кинематики станка обеспечивает идеальную синхронизацию вращения детали и движения суппорта.

Эльборовые круги на основе кубического нитрида бора обладают экстремальной твердостью и высокой термостойкостью при контакте с металлом. Этот инструмент выбирают для обработки закаленных сталей с твердостью выше 60 HRC, когда обычный электрокорунд быстро тупится. Эльбор сохраняет остроту режущих кромок в течение долгого времени, что обеспечивает стабильность размеров резьбы в больших сериях.

На производстве такие круги используют для шлифования ответственных деталей из жаропрочных сплавов и инструментальных сталей. Высокая цена инструмента окупается за счет сокращения времени на правку и повышения производительности труда.

Инструмент из эльбора выделяют меньше тепла при резании, что значительно снижает риск появления прижогов и микротрещин на витках. Мастера настраивают станки на работу с повышенными скоростями подачи для достижения максимальной эффективности. Круг отлично держит форму профиля, что важно при изготовлении резьбонакатных роликов и метчиков. Но важно следить за качеством фильтрации масла в системе охлаждения, так как эльбор чувствителен к чистоте рабочей среды.

Средний диаметр - важнейший параметр, который определяет плотность и надежность резьбового зацепления деталей. Его измеряют методом трех проволочек, когда в канавки резьбы закладывают прецизионные цилиндрические стержни. После этого проводят замер внешнего размера по проволочкам с помощью микрометра и вычисляют среднее значение по формуле.

Этот способ считается самым точным и позволяет фиксировать отклонения в пределах 0.001 мм. Современные станки с ЧПУ часто оснащают контактными датчиками для измерения параметра прямо в процессе шлифования.

Правильный подбор диаметра проволочек зависит от шага и угла профиля резьбы, чтобы получился контакт точно по средней линии. Специалисты используют этот метод для контроля калибров и ответственных резьбовых валов перед их сборкой. Если средний диаметр выходит за пределы допуска, соединение будет слишком тугим, или появится опасный люфт. Для исключения конусности операторы проводят измерения в нескольких сечениях по длине детали.
