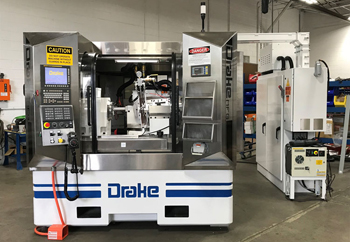

Резьбошлифовальные станки

Механизм, называемый гитарой, представляет собой набор зубчатых колес разного диаметра, которые передают вращение от шпинделя к ходовому винту стола. Подбор передаточного отношения определяет величину перемещения суппорта за один оборот детали. Этот параметр в точности соответствует шагу нарезаемой резьбы.

Шестерни монтируют на подвижных приклонах, которые позволяют регулировать зацепление без демонтажа основных узлов оборудования. Точная настройка цепи гарантирует отсутствие погрешности шага на всей длине изделия. Зубчатые колеса изготавливают из легированной стали с высокой твердостью зубьев для минимизации износа и сохранения точности деления в течение всей смены.

Внутри механизма гитары часто используют паразитные шестерни, которые позволяют изменять направление вращения ходового винта для получения левых или правых резьб. Корпус гитары закрывают герметичным кожухом со встроенной системой смазки для снижения шума и эффективного отвода тепла от зон трения. Регулярная очистка зубьев от металлической пыли предотвращает заедание и гарантирует плавность перемещения рабочего стола по направляющим.

Ось поворота позволяет наклонять шлифовальную бабку на угол подъема винтовой линии резьбы для обеспечения правильного контакта инструмента с металлом. Шпиндель монтируют на массивном поворотном суппорте, который снабжают точной угловой шкалой с нониусом для настройки с погрешностью до 1'. Когда плоскость абразивного круга совпадает с направлением витка, форма профиля получается симметричной и исключается риск подрезания боковых сторон резьбы.

Эта функция необходима при обработке ходовых винтов с большим шагом и червяков, где наклон достигает 25-30°. Механизм поворота фиксируют мощными болтовыми зажимами, чтобы вибрации от шпинделя не вызывали смещение бабки во время интенсивного съема припуска.

Внутри поворотного узла часто располагают систему червячной передачи, которая обеспечивает высокую плавность настройки и предотвращает самопроизвольное падение тяжелой бабки. При использовании многониточных кругов точность установки угла наклона становится еще более важной для предотвращения искажения шага резьбы. Система ЧПУ в автоматическом режиме рассчитывает наклон и управляет приводом оси.

Устройство коррекции вносит микронные поправки в движение стола для компенсации погрешностей ходового винта или теплового расширения заготовки. Механизм включает наклонную линейку или электронный датчик, который воздействует на гайку винта через систему рычагов в процессе перемещения суппорта.

Когда металл заготовки нагревается, линейное удлинение материала меняет шаг резьбы, и тогда корректор смещает стол на нужную величину для исправления ошибки. Подобная система позволяет достигать 2-го или 3-го класса точности даже на оборудовании с большим сроком эксплуатации механических узлов. Настройку корректирующего устройства проводят по результатам замеров эталонных калибров с помощью микрометрических винтов на боковой панели.

В автоматизированных моделях программный модуль ЧПУ считывает данные с температурных датчиков и вносит правки в команды сервомоторов в режиме реального времени. Это исключает необходимость ручного вмешательства и гарантирует стабильность размеров партии изделий при изменении климата в производственном помещении. Коррекцию также применяют для изменения шага, когда нужно создать натяг в резьбовом соединении при сборке точных узлов.

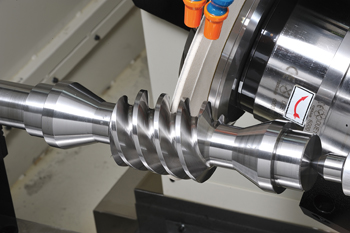

Многониточный круг имеет на рабочей периферии несколько параллельных кольцевых гребней, которые в точности повторяют шаг и профиль нарезаемой резьбы. Инструмент работает методом врезания или с небольшой продольной подачей, что позволяет обрабатывать несколько витков одновременно и сокращает время цикла.

Абразивные зерна внутри связки распределяют равномерно, чтобы не возникало износа отдельных вершин. Такая конструкция круга повышает жесткость системы и исключает отжатие инструмента, которое часто возникает при работе одиночным тонким диском. Для заправки профиля применяют алмазные ролики, которые формируют сразу все витки за один цикл правки инструмента.

Использование многониточных инструментов требует высокой мощности привода шпинделя, так как суммарная площадь контакта с заготовкой возрастает в несколько раз. Круги изготавливают на керамической или бакелитовой связке, которая выдерживает термические нагрузки без разрушения структуры и потери формы гребней. Ширину абразива подбирают исходя из длины резьбовой части детали.

Датчик ориентации (резьбоискатель) - измерительный щуп, который находит положение существующей резьбы для повторного шлифования. Перед началом операции инструмент касается боковых сторон витка и система ЧПУ запоминает угловую позицию детали и осевую координату шпинделя. Электроника синхронизирует данные для точного входа круга в зазор без повреждения вершин и боковых плоскостей профиля.

Эта функция необходима при восстановлении изношенных ходовых винтов или после термической обработки, когда металл деформируется и шаг резьбы смещается. Бесконтактные лазерные датчики позволяют выполнять процедуру на высоких скоростях без риска поломки хрупкого наконечника щупа.

Устройство монтируют на шлифовальной бабке или на отдельном кронштейне с механизмом быстрого подвода к заготовке в автоматическом режиме. Программное обеспечение анализирует сигналы от сенсора и вычисляет среднюю линию профиля для обеспечения равномерного съема припуска с обеих сторон витка. После привязки датчик убирают в защитную нишу для исключения контакта с абразивной пылью и брызгами агрессивной эмульсии.

Внутрирезьбовые головки предназначены для обработки внутренней резьбы в отверстиях деталей типа гаек, корпусов и втулок. Узел включает компактный электрошпиндель и длинную оправку, на конце которой закрепляют абразивный круг. Из-за ограниченного пространства внутри заготовки инструмент имеет малый диаметр, что требует скорости вращения до 60000 об/мин.

Конструкция головки обеспечивает высокую жесткость консольного вала для предотвращения вибраций и прогибов при контакте с металлом на большой глубине. Для сохранения точности геометрических параметров узла охлаждение встроенного мотора производят через внутренние каналы с циркулирующим маслом.

Оправки для внутреннего шлифования изготавливают из тяжелых антивибрационных сплавов для гашения резонансных колебаний, которые портят чистоту зеркальной поверхности. Подача смазочно-охлаждающей жидкости осуществляется через центральное отверстие вала непосредственно в зону резания для эффективного смыва шлама. Система ЧПУ управляет перемещением головки по винтовой траектории, обеспечивая получение правильного профиля резьбы.

Механизм затылования создает специальный рельеф на задней поверхности зубьев метчика для уменьшения трения при нарезании резьбы. Шлифовальная бабка совершает дополнительные радиальные колебания в такт с вращением детали. Каждый зуб после шлифования приобретает форму эксцентрика, при которой диаметр постепенно уменьшается от режущей кромки к задней части.

Это устройство предотвращает заклинивание инструмента в металле и обеспечивает свободное пространство для выхода мелкой стружки. Величина затылования настраивается с точностью до 0,01 мм с помощью сменных кулачков или программных настроек в системе управления станком.

Жесткость возвратных пружин в механизме должна быть достаточной для исключения отрыва бабки от копира на высоких скоростях вращения шпинделя изделия. В станках с ЧПУ функцию затылования реализуют через высокодинамичные линейные приводы, которые позволяют обрабатывать изделия со сложной конфигурацией канавок. Система компенсирует износ шлифовального круга и корректирует траекторию движения для сохранения заданных углов резания.

Гидростатические пары в приводе стола обеспечивают перемещение суппорта без механического контакта между винтом и гайкой через слой масла под давлением. Постоянный поток жидкости исключает сухое трение и износ деталей, поэтому точность шага резьбошлифовального оборудования сохраняется годами. Масляный слой работает как эффективный демпфер, который поглощает микровибрации от процесса шлифования и внешние колебания станины.

Высокая осевая жесткость узла позволяет выдерживать значительные нагрузки при обработке многозаходных резьб с большим съемом металла за один проход. Отсутствие люфта и эффекта залипания при малых подачах гарантирует прецизионное позиционирование инструмента по всей длине заготовки.

Система питания гидростатического узла включает в себя прецизионные насосы, теплообменники и многоступенчатые фильтры для поддержания чистоты рабочей среды. Автоматика контролирует температуру масла и стабилизирует ее с точностью до 0,5℃ для предотвращения тепловых деформаций ходового винта. Если давление в системе падает, датчики блокируют работу станка для исключения повреждения поверхностей трения.

Деление на заходы осуществляется путем поворота шпинделя изделия на строго определенный угол после завершения шлифования каждой отдельной нитки. В универсальных станках для этой цели применяют диски с отверстиями или делительные головки с червячной передачей. Позицию детали фиксируют в новом положении, и это позволяет начать обработку следующего витка с идеальным смещением относительно предыдущего.

В автоматизированных машинах деление выполняет программная ось C, которая имеет разрешение в несколько миллионов импульсов на один оборот вала. Этот метод исключает накопление угловой погрешности и гарантирует симметричность всех заходов на винтах и червяках.

Система ЧПУ синхронизирует вращение заготовки и продольное перемещение стола таким образом, что каждый последующий заход начинается в строго заданной точке. Это позволяет шлифовать многозаходные резьбы с переменным шагом или сложным профилем за один цикл без ручной переналадки. Двигатели прямого привода исключают влияние погрешностей зубчатых передач на результат деления.

Стабильное натяжение приводных ремней необходимо для исключения вибраций и проскальзывания вала. И то, и другое может испортить профиль резьбы и чистоту поверхности. Станки оснащают автоматическими натяжителями с пружинным или пневматическим блоком, который поддерживает постоянное усилие на шкивах независимо от растяжения материала.

Внутренние датчики контролируют частоту собственных колебаний ремня и передают данные в систему диагностики для своевременного обнаружения износа. Если ремень ослабевает, возникает риск появления гранености на металле из-за нарушения равномерности вращения абразивного инструмента. Подобная система защиты предотвращает поломку шпинделя при резком росте нагрузки в процессе резания.

Применение поликлиновых ремней с арамидным кордом снижает уровень шума и обеспечивает передачу высокого крутящего момента без значительного нагрева узлов. Механизм натяжения снабжают амортизаторами, которые гасят рывки при запуске и торможении двигателя главного привода. Для работы в условиях обильного орошения СОЖ ремни изготавливают из каучуков, устойчивых к воздействию масел и агрессивных присадок.

Поводковый патрон обеспечивает передачу вращающего момента от шпинделя к заготовке без радиального сжатия металла, которое может вызвать деформацию. Конструкция включает корпус с плавающим центром и регулируемый поводок, который захватывает хомутик, закрепленный на конце вала. Такая фиксация позволяет детали свободно самоустанавливаться в центрах станка, что гарантирует идеальную соосность резьбы относительно геометрической оси.

Отсутствие зажимных кулачков исключает возникновение биений и перекосов, которые опасны для получения точного профиля на длинных и тонких винтах. Материал поводка проходит термообработку для защиты от износа при многократных циклах смены заготовок.

Для работы с деталями разного диаметра патроны снабжают сменными вставками и регулируемыми упорами, которые позволяют быстро перенастраивать оснастку. Гибкая связь между поводком и хомутиком компенсирует небольшие погрешности в расположении центровых отверстий и предотвращает появление паразитных вибраций. Балансировка патрона в сборе с зажимными элементами снижает нагрузку на переднюю бабку и обеспечивает плавность хода на высоких скоростях.
