Изготовление шевронных шестерен

Шевронное зацепление представляет собой комбинацию двух косозубых венцов с противоположным направлением наклона зубьев. В процессе работы косозубой передачи неизбежно возникает осевая сила, стремящаяся сдвинуть вал вдоль его оси.

Техническая особенность шеврона заключается в том, что эти силы на левой и правой сторонах венца равны по величине, но направлены в противоположные стороны. В результате происходит их взаимное уравновешивание внутри самой шестерни. Это избавляет конструкторов от необходимости установки массивных упорных подшипников, которые обязательны для обычных косозубых передач.

При изготовлении шевронных колес достигается возможность передачи колоссальных мощностей при использовании стандартных радиальных опор. Это существенно упрощает конструкцию редуктора, снижает потери на трение и значительно увеличивает общий ресурс подшипниковых узлов валов в тяжелом машиностроении.

В стандартных косозубых передачах угол наклона зуба редко превышает 18 или 20 градусов из-за лавинообразного роста осевых нагрузок. Поскольку в шевронных шестернях эти нагрузки самокомпенсируются, инженеры могут закладывать гораздо большие углы наклона, обычно в диапазоне от 25 до 40 градусов.

С технической стороны увеличение угла наклона ведет к резкому росту коэффициента перекрытия зубьев. В каждый момент времени в контакте находится большее количество пар, что обеспечивает исключительную плавность передачи крутящего момента.

При изготовлении шевронных изделий с большими углами наклона достигается максимальная бесшумность работы даже на сверхвысоких скоростях вращения. Это позволяет передавать больше мощности по сравнению с прямозубыми колесами тех же габаритов. Такие шевроны незаменимы в приводах мощных турбин и в главных судовых редукторах.

При проектировании и изготовлении шевронных шестерен выбирают одну из двух конструктивных схем.

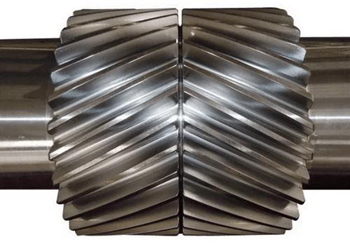

Более распространена шестерня с технологической канавкой (проточкой) посередине венца. Эта канавка необходима для выхода режущего инструмента - червячной фрезы или долбяка - при нарезании зубьев на станке. Такая конструкция проще в производстве и позволяет использовать стандартное зуборезное оборудование.

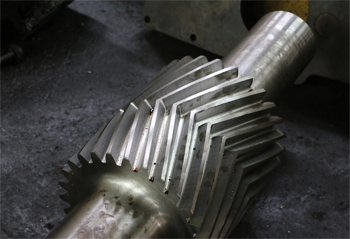

Непрерывный, или неразрывный шевронный зуб не имеет канавки, и левая часть зуба плавно переходит в правую в форме вершины угла. Изготовление таких деталей технически гораздо сложнее и требует применения специализированных пальцевых фрез или уникальных зубострогальных станков.

Непрерывный зуб обладает более высокой жесткостью и несущей способностью, так как рабочая площадь контакта выше, но его производство обходится значительно дороже из-за низкой производительности инструмента.

Идеальное распределение нагрузки в шевронной передаче возможно только при условии полной симметрии зацепления обеих половин зуба. Из-за неизбежных погрешностей изготовления и монтажа один из венцов может входить в контакт раньше другого. Если оба вала зафиксированы жестко, это приведет к перегрузке одной стороны шестерни и к быстрому разрушению металла.

Техническое решение - использование плавающего вала, который имеет возможность свободного осевого перемещения в пределах нескольких миллиметров. При вращении шевронная пара самоцентрируется: осевые силы сами сдвигают вал в положение, где нагрузки на левую и правую части зуба становятся равными.

При изготовлении оборудования важно правильно подобрать тип подшипников для плавающего вала, обычно это роликовые цилиндрические модели. Такая система гарантирует равномерный износ поверхностей и исключает возникновение паразитных вибраций в корпусе редуктора.

Шевронные шестерни работают в условиях экстремальных контактных давлений, поэтому для их производства применяют высоколегированные стали с глубокой прокаливаемостью.

В отечественной практике наиболее эффективны хромоникелевые стали марок 12Х2Н4А, 20ХН3А или 18ХГТ. Никель в составе сплава обеспечивает высокую ударную вязкость и предотвращает хрупкое разрушение зуба при резких пусках мощных двигателей. Хром повышает твердость и износостойкость рабочих поверхностей.

При изготовлении шевронных колес для особо тяжелых условий, например, для прокатных станов, применяют стали с добавлением молибдена и ванадия. После правильно проведенной термической обработки такие детали приобретают способность выдерживать миллионы циклов нагружения без образования микротрещин в основании зуба.

Выбор качественного сырья позволяет существенно уменьшить массу и габариты мощных передач при сохранении их абсолютной эксплуатационной надежности.

Для достижения максимального ресурса зубья шевронных колес подвергают химико-термической обработке. Наиболее востребованный метод - цементация с последующей закалкой, которая создает на поверхности слой твердостью до 60 единиц по шкале Роквелла. Но для крупногабаритных шевронных венцов диаметром свыше 1000 мм закалка может быть технически опасна из-за риска температурных деформаций и коробления металла.

В таких случаях при изготовлении применяют метод азотирования. Процесс насыщения поверхности азотом протекает при более низких температурах, что гарантирует сохранение идеальной геометрии изделия без последующей шлифовки. Азотированный слой обладает сверхвысокой твердостью и отличными антифрикционными свойствами, что снижает риск задиров при высоких скоростях скольжения.

Качественное упрочнение позволяет шевронной паре работать годами в условиях ограниченной смазки или запыленности, характерной для горнодобывающих предприятий.

Исключительная тишина работы шевронных шестерен обусловлена их геометрией и высоким коэффициентом перекрытия. Технически процесс входа зубьев в контакт происходит максимально плавно: вершина угла шеврона начинает зацепление первой, после чего контакт волнообразно распространяется к краям венца. Это исключает мгновенные удары по всей ширине зуба, которые являются основным источником шума в прямозубых парах.

При изготовлении шевронных изделий достигается снижение уровня звукового давления на 25-30 децибел. Плавное перекатывание поверхностей минимизирует динамические нагрузки на валы и подшипники, что практически полностью устраняет характерный гул при работе на высоких оборотах.

Благодаря этой особенности шевронные передачи являются единственным решением для главных редукторов атомных ледоколов и высокоскоростных турбоагрегатов электростанций, где требования к уровню вибрации и шума максимально жесткие.

Самый ответственный этап изготовления шевронной шестерни - обеспечение соосности и правильного взаимного расположения левого и правого зубчатых венцов. Малейшее угловое смещение одного венца относительно другого приведет к тому, что в каждый момент нагрузку будет воспринимать только одна сторона шеврона. Это вызывает перекос вала и мгновенный выход привода из строя.

При производстве на станках с числовым программным управлением контроль положения зубьев осуществляется с помощью электронных датчиков и лазерных измерительных систем. Точность совмещения вершин углов должна составлять сотые доли миллиметра. Важный тест - проверка пятна контакта на обкаточном стенде с использованием индикаторной краски: симметричные отпечатки на обеих половинах шеврона подтверждают высокое качество мехобработки.

Безупречное исполнение гарантирует отсутствие осевых биений и долговечность всей трансмиссии.

Ввиду высокой стоимости изготовления новых шевронных шестерен больших диаметров процедура их восстановления экономически оправдана. При износе или выкрашивании отдельных зубьев применяется технология автоматической наплавки износостойких сплавов под слоем флюса. В процессе ремонта на поврежденные участки наносится слой металла, химический состав которого идентичен или превосходит по твердости основной материал шестерни.

После наплавки деталь проходит цикл термического отдыха для снятия сварочных напряжений и последующую механическую обработку. Нарезание нового профиля зубьев по наплавленному слою требует высокой точности позиционирования инструмента относительно сохранившихся участков венца.

Профессиональное восстановление позволяет вернуть шевронному колесу до 90% первоначального ресурса, что в два раза дешевле покупки нового изделия для тяжелого промышленного пресса или мельницы.

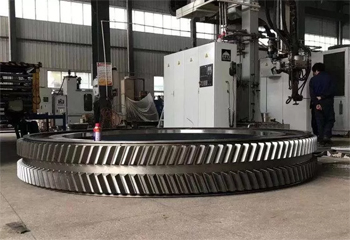

Для шевронных колес диаметром от 2000 мм и более наличие дисбаланса массы становится критическим фактором риска. Даже небольшая разница в плотности литья или погрешность в толщине венца на таких радиусах порождает огромные центробежные силы. При изготовлении таких гигантов процедура динамической балансировки проводится на специализированных стендах большой грузоподъемности.

Техническая сложность состоит в том, что шевронная конструкция из-за своей ширины требует балансировки в двух плоскостях одновременно. Корректировка веса осуществляется путем высверливания технологических отверстий или приварки балансировочных грузов в ненагруженных зонах ступицы.

Качественная балансировка исключает риск резонансных колебаний, которые могут привести к разрушению корпуса редуктора и фундаментных болтов установки. Достижение минимального остаточного дисбаланса гарантирует плавный ход оборудования и безопасность персонала цеха.
