Изготовление гипоидных шестерен

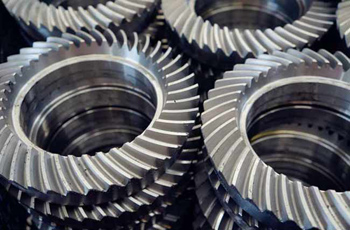

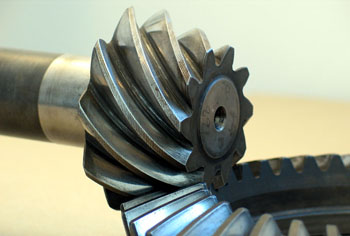

Главное конструктивное отличие гипоидной передачи в смещении осей ведущей и ведомой шестерен относительно друг друга. В обычных конических парах оси пересекаются в одной точке, а в гипоидных скрещиваются, при этом ведущая шестерня расположена выше или ниже оси ведомого колеса. Величина этого смещения называется гипоидным эксцентриситетом.

С технической стороны это позволяет существенно увеличить диаметр ведущей шестерни при неизменном передаточном числе. Благодаря такой геометрии зубья гипоидной пары имеют большую длину и более сложную криволинейную форму. При изготовлении гипоидных шестерен достигается увеличение коэффициента перекрытия, когда в зацеплении одновременно находятся несколько пар зубьев. Это обеспечивает колоссальную нагрузочную способность и плавность работы, превосходящую возможности любых других типов угловых передач.

Гипоидное зацепление характеризуется наличием значительного продольного скольжения зубьев друг относительно друга в процессе вращения. Технически это создает экстремальные условия для смазки: обычная масляная пленка мгновенно разрывается под воздействием высокого давления и сил трения скольжения.

Для предотвращения повреждений при изготовлении редукторов предписывается использование масел с противозадирными присадками на основе серы и фосфора. Эти компоненты при нагреве в зоне контакта вступают в химическую реакцию с металлом, образуя тончайший слой сульфидной пленки, которая предотвращает сваривание зубьев. Без специализированной смазки гипоидная пара выйдет из строя из-за катастрофического износа и заклинивания уже через 15 минут работы под нагрузкой.

Правильный подбор вязкости масла гарантирует эффективный отвод тепла от смещенного зацепления и сохранение зеркальной поверхности зубьев.

Гипоидный эксцентриситет напрямую определяет эксплуатационные характеристики всей передачи. Смещение оси ведущей шестерни вниз в автомобильных мостах позволяет понизить центр тяжести транспортного средства и уменьшить высоту туннеля для карданного вала, что улучшает устойчивость машины.

С инженерной точки зрения смещение позволяет сделать ведущую шестерню более массивной и прочной по сравнению с аналогичной деталью в простой конической паре. Это повышает общую жесткость узла и его способность выдерживать ударные нагрузки. Однако при проектировании и изготовлении важно соблюдать меру: чрезмерное смещение ведет к резкому росту трения скольжения и снижению коэффициента полезного действия.

Обычно величина эксцентриситета не превышает 20-25% от диаметра ведомого колеса. Точный расчет этого параметра позволяет добиться идеального баланса между компактностью редуктора и его долговечностью.

Гипоидные шестерни работают в условиях высочайших контактных напряжений, что требует особого подхода к упрочнению металла. Основной метод химико-термической обработки - цементация: насыщение поверхностного слоя стали углеродом в газовой среде. При изготовлении гипоидных пар глубина цементированного слоя должна составлять от 1,2 до 1,8 мм. После последующей закалки поверхность зубьев приобретает твердость до 62 единиц по шкале Роквелла.

Важнейшая задача - сохранение вязкой и прочной сердцевины, которая должна поглощать энергию крутильных колебаний. Для минимизации деформаций при закалке часто используют специальные зажимные приспособления, предотвращающие поводку тонкостенных венцов ведомых колес.

Правильно проведенный цикл термообработки гарантирует, что зубья будут успешно сопротивляться питтингу и не лопнут при резком старте тяжелой техники.

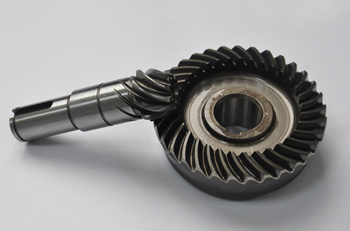

Из-за чрезвычайно сложной геометрии зубьев и специфики контакта гипоидная передача не допускает раздельной замены элементов. Ведущая и ведомая шестерни проходят финальную стадию изготовления совместно, методом взаимной притирки на специальных обкаточных стендах.

В процессе притирки с использованием мелкозернистых абразивных паст достигается идеальное пятно контакта, которое учитывает малейшие погрешности нарезания зубьев. После этого паре присваивается уникальный номер, и детали маркируются как единый комплект.

Установка шестерни из другого набора приведет к мгновенному нарушению кинематики зацепления, возникновению резкого воя и лавинообразному износу поверхностей. При заказе изготовления гипоидных шестерен всегда указывается необходимость производства именно пары, что гарантирует тихую работу и высокий ресурс редуктора сразу после его монтажа.

Формирование зубьев гипоидной передачи требует применения специализированных зуборезных полуавтоматов и уникального инструмента. В отличие от прямозубых передач зубья здесь имеют форму дуги окружности с переменным профилем по длине.

При изготовлении используется метод обкатки, где движение резцовой головки и заготовки связано сложной математической зависимостью. Мастер должен учитывать не только модуль и количество зубьев, но и угол наклона, а также направление спирали. На современных предприятиях для этих целей применяют пятикоординатные станки с программным управлением.

Малейшая погрешность в установке инструмента приведет к смещению пятна контакта к краям зуба, что вызовет выкрашивание металла. Высокая трудоемкость настройки оборудования и необходимость использования дорогостоящих резцов определяют статус гипоидных шестерен как наиболее сложных изделий в зуборезном производстве.

Качество изготовления гипоидной пары окончательно подтверждается при проверке пятна контакта под нагрузкой. Для этого на зубья ведомого колеса наносят тонкий слой специальной краски (берлинской лазури), после чего пара проворачивается в корпусе.

Правильное пятно контакта в гипоидной передаче должно располагаться ближе к узкому концу зуба (носку) и занимать не менее 50% его рабочей поверхности. При увеличении нагрузки пятно должно равномерно распределяться к широкому краю. Если след от контакта уходит на вершину или к основанию зуба, это свидетельствует об ошибке регулировки зазоров или браке производства.

Точная настройка осуществляется с помощью дистанционных шайб, смещающих ведущую шестерню вдоль её оси. Безупречное положение пятна контакта обеспечивает отсутствие вибраций и гарантирует, что удельное давление на металл не превысит критических значений.

Коэффициент полезного действия гипоидных пар обычно ниже, чем у простых конических или цилиндрических передач, и составляет от 90 до 96%. Основные потери энергии вызваны повышенным трением скольжения из-за смещения осей.

При изготовлении шестерен для повышения эффективности используют методы суперфиниширования боковых поверхностей зубьев, доводя шероховатость до минимальных значений. Снижение шероховатости на 1 класс позволяет поднять результат работы на 1 или 2%.

На этот показатель также влияет точность сборки: перекос осей всего на несколько сотых долей миллиметра вызывает резкий рост потерь мощности и ведет к перегреву узла. Использование синтетических масел с низкой вязкостью также способствует снижению потерь на перемешивание.

Несмотря на чуть меньший общий итог по энергии, гипоидные передачи незаменимы благодаря своей бесшумности и способности передавать огромную мощность в малом объеме.

Склонность к заклиниванию - естественный риск для гипоидных пар из-за высокой интенсивности скольжения. Если твердость поверхности зубьев будет ниже 50 единиц по шкале Роквелла, под нагрузкой может произойти микросваривание выступов металла, что приведет к задиру.

Для борьбы с этим явлением при изготовлении пружин и шестерен применяют глубокую цементацию и последующее фосфатирование. Фосфатный слой работает как твердый смазочный элемент в моменты запуска механизма, пока основное масло еще не поступило в зону контакта.

Важный фактор - соблюдение температурного режима: нагрев масла свыше 110 градусов провоцирует разрушение защитных пленок. Качественное изготовление пары с точным соблюдением углов зацепления минимизирует риск самопроизвольной блокировки передачи и обеспечивает плавный выход зубьев из контакта даже при пиковых моментах сопротивления.

Притирка - завершающий и наиболее ответственный этап производства гипоидных шестерен. После закалки и очистки от окалины пара устанавливается на специальный стенд, имитирующий реальное положение в редукторе. Во время вращения в зону контакта подается смесь масла и абразивного порошка.

Процесс контролируется программно: меняются осевые положения шестерен для обработки всех участков зубьев. Это позволяет окончательно сформировать пятно контакта и устранить микрогеометрические ошибки нарезания.

Результатом притирки становится достижение зеркальной гладкости рабочих поверхностей и существенное снижение уровня шума. При изготовлении на заказ этот этап может длиться от нескольких часов до целой смены в зависимости от размера колес.

Тщательно притертая пара не требует длительной обкатки в процессе эксплуатации и готова к восприятию полной нагрузки сразу после установки.

В промышленном оборудовании гипоидные пары используют там, где необходимо обеспечить высокую точность вращения при отсутствии вибраций. Например, в поворотных столах многокоординатных станков с числовым программным управлением гипоидная передача позволяет добиться плавности движения, недоступной червячным приводам.

Изготовление прецизионных гипоидных шестерен для станков требует высокой степени точности. Особенность таких изделий - использование азотируемых сталей, которые не деформируются при термической обработке, сохраняя идеальную соосность. Высокая жесткость зацепления исключает возникновение резонансных явлений при высокоскоростной обработке деталей.

Применение гипоидных механизмов в робототехнике позволяет создавать компактные и мощные суставы манипуляторов, способные выдерживать значительные консольные нагрузки без потери точности позиционирования.
