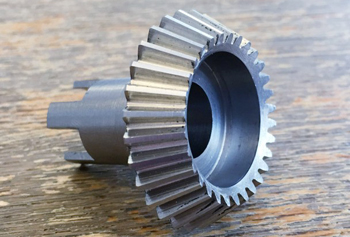

Изготовление конических шестерен

Конические шестерни спроектированы для передачи вращательного момента между валами, оси которых пересекаются под определенным углом. В большинстве случаев этот угол составляет 90 градусов, что позволяет изменять направление энергетического потока в пространстве.

Техническая особенность такой передачи заключается в том, что начальные и делительные поверхности зубчатых колес представляют собой конусы. Вершины этих конусов при идеальной настройке должны сходиться в одной точке - центре зацепления. При изготовлении конических шестерен крайне важно соблюдать точность конусных углов, так как малейшее отклонение ведет к смещению пятна контакта и возникновению радиальных сил, разрушающих подшипники.

Конические пары незаменимы в дифференциалах автомобилей, приводах станков и в конструкциях вертолетных редукторов, где требуется компактное изменение вектора вращения при сохранении высокого коэффициента полезного действия.

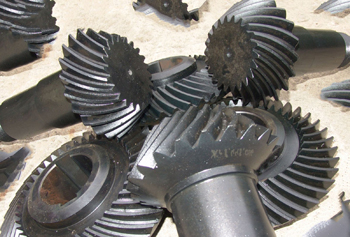

Главное преимущество кругового, или спирального зуба перед прямым в более высоком коэффициенте перекрытия. При вращении конической пары с круговым зубом в зацеплении одновременно находятся сразу несколько пар зубьев, а контакт плавно перемещается от одного края к другому.

Технически это обеспечивает мягкое вхождение в зацепление без ударных импульсов, что снижает уровень шума минимум на 20 децибел. Изготовление шестерен с такой геометрией позволяет передавать крутящий момент, на 40% превышающий возможности прямозубых колес тех же габаритов. Кроме того, круговой зуб менее чувствителен к небольшим упругим деформациям валов под нагрузкой.

Благодаря плавному перекатыванию поверхностей существенно снижается тепловыделение и износ металла, что делает такие шестерни стандартом для скоростных трансмиссий и мощного промышленного оборудования.

Сталь марки 18ХГТ - одна из наиболее востребованных при изготовлении конических шестерен, работающих в условиях высоких динамических нагрузок. Этот сплав содержит хром, марганец и титан, что обеспечивает отличную прокаливаемость и мелкозернистую структуру металла. Титан выполняет роль модификатора, который препятствует росту зерен стали при длительном нагреве в процессе цементации.

После закалки и низкого отпуска детали из этой стали приобретают высокую поверхностную твердость при сохранении исключительной вязкости сердцевины. Это техническое свойство позволяет зубьям выдерживать резкие ударные воздействия без хрупкого разрушения. При производстве конических шестерен из этой марки стали достигается стабильность геометрических размеров, что критично для поддержания точности зацепления.

Правильно обработанная деталь из 18ХГТ обладает высокой контактной выносливостью, предотвращая появление питтинга на рабочих поверхностях.

Проектирование конических передач требует проведения сложнейших математических вычислений, так как профиль зуба меняется по всей его длине. Согласно ГОСТу 19326-73 инженеры должны рассчитать параметры внешнего, среднего и внутреннего делительных диаметров, а также углы начальных конусов.

Техническая сложность состоит в том, что расчет ведется не только для одного колеса, но и для всей пары в совокупности. Необходимо учитывать изменение толщины зуба по высоте и по длине, чтобы обеспечить правильный боковой зазор. Малейшая ошибка в расчете углов вершин или впадин приведет к тому, что зубья будут контактировать только краями (кромочный контакт), что вызовет мгновенное выкрашивание металла.

При изготовлении на заказ профессиональные технологи используют специализированное программное обеспечение для моделирования зацепления, что гарантирует идеальное совпадение профилей ведущей и ведомой шестерен.

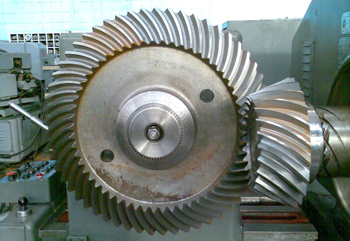

Изготовление конических шестерен, особенно с круговым зубом, подразумевает их финишную притирку или обкатку в паре на специализированных стендах. В процессе этой операции зубья ведущей и ведомой шестерни взаимно адаптируются друг к другу, компенсируя микроскопические погрешности нарезания. После притирки паре присваивается индивидуальный номер, и они становятся неразъемным комплектом.

Установка одной новой шестерни к старой, уже имеющей естественный износ, технически недопустима. Разница в профилях приведет к нарушению кинематики, возникновению сильных вибраций и резкому вою редуктора. Даже если шестерни абсолютно новые, но из разных партий производства, добиться качественного пятна контакта будет практически невозможно.

Замена комплектом гарантирует расчетный срок службы узла и исключает риск аварийного разрушения зубьев из-за локальных перегрузок в зоне контакта.

Пятно контакта - главный индикатор качества изготовления и правильности монтажа конической пары. Это область на поверхности зуба, где происходит реальное соприкосновение с зубом ответной шестерни.

Для ее проверки на зубья наносят тонкий слой контрольной краски, после чего пару проворачивают под небольшой нагрузкой. При идеальном изготовлении пятно должно располагаться в средней части зуба, ближе к узкому концу, и занимать около 60% его активной поверхности. Если пятно смещено к вершине или основанию, это свидетельствует о нарушении геометрии конусов.

Технически правильное расположение пятна контакта гарантирует равномерное распределение давления по металлу, что предотвращает появление задиров и существенно снижает уровень шума. Контроль на обкаточном стенде позволяет выявить скрытые дефекты нарезания зубьев еще до установки деталей в корпус редуктора.

Наиболее эффективным методом упрочнения конических шестерен, работающих под высоким давлением, считается цементация. Процесс заключается в насыщении поверхностного слоя стали углеродом в газовой среде при температуре около +900 градусов. После последующей закалки на поверхности зубьев образуется слой твердостью до 62 единиц по шкале Роквелла, проникающий в глубину на 0,8-1,5 мм.

Технический смысл цементации состоит в создании структуры пирога: сверхтвердая оболочка успешно сопротивляется истиранию и контактной усталости, а вязкая сердцевина поглощает энергию ударов, предотвращая поломку зуба у основания. Это особенно важно для конических передач, где нагрузки часто имеют импульсный характер.

Качественно проведенная цементация позволяет увеличить долговечность редуктора в пять раз по сравнению с деталями, прошедшими простую объемную закалку, обеспечивая надежность трансмиссии при пиковых моментах.

Формирование кругового профиля на конической заготовке требует использования специальных зуборезных полуавтоматов и сложной инструментальной оснастки: резцовых головок. Технология базируется на принципе обкатки, при котором режущий инструмент и заготовка совершают сложное согласованное движение, имитирующее работу реальной зубчатой пары. Резцы головки описывают дугу окружности, одновременно с этим заготовка медленно поворачивается вокруг своей оси.

При изготовлении таких шестерен точность синхронизации движений станка должна составлять микроны. Мастер настраивает положение инструмента в трех плоскостях для задания требуемого угла наклона и радиуса кривизны зуба. Современные станки с числовым программным управлением позволяют выполнять нарезку за один установ, что исключает накопленную погрешность шага и гарантирует идеальную повторяемость геометрии всех изделий в серийной партии.

В процессе закалки массивные конические шестерни подвергаются температурным деформациям, которые могут изменить угол конуса или вызвать поводку зубчатого венца. Для минимизации этого негативного эффекта при изготовлении качественных шестерен применяют закалку в специальных зажимных приспособлениях: закалочных прессах. Пресс жестко фиксирует деталь во время охлаждения в масле, не позволяя металлу изменить форму.

Другой эффективный метод - проведение многократного отпуска для стабилизации структуры стали. Если деформация все же произошла, финальная точность восстанавливается методом зубошлифования или прецизионной притирки.

Соблюдение технологии термической обработки позволяет сохранить высокую степень точности по государственному стандарту, что является залогом тихой работы и отсутствия вибраций при эксплуатации механизма на высоких скоростях вращения.

Конические передачи характеризуются наличием компонентов трения скольжения, особенно в парах с круговым зубом. При работе под нагрузкой свыше 10 т масляная пленка может разрываться, что ведет к моментальному перегреву и задирам.

При изготовлении и эксплуатации таких узлов предписывается использование трансмиссионных масел с противозадирными присадками. Эти вещества образуют на поверхности зубьев тончайший химический слой, который предотвращает сваривание металла в точках контакта.

Важное техническое требование - обеспечение правильного направления подачи масла: струя должна попадать непосредственно в зону входа зубьев в зацепление для эффективного отвода тепла. В закрытых редукторах часто предусматривают системы принудительной циркуляции с фильтрацией, что позволяет увеличить межсервисный интервал и гарантирует сохранность прецизионных поверхностей зацепления.

Для воссоздания конической передачи при отсутствии чертежей необходимо провести процедуру обратного инжиниринга. Заказчик должен предоставить обе шестерни пары, даже если одна из них сильно изношена.

Специалисты проводят замеры диаметров, углов конусов и определяют модуль зацепления. Их ключевая задача - определение параметров кругового зуба: радиуса кривизны и угла наклона.

При изготовлении дубликата важно восстановить исходную геометрию, учитывая износ металла. На современных предприятиях для этого используют координатно-измерительные машины, которые сканируют профиль зуба с точностью до 0,001 мм. На основе полученного облака точек инженер создает цифровую модель и подбирает соответствующую резцовую головку.

Наличие обоих элементов пары позволяет провести их финальную притирку на стенде, что гарантирует работоспособность восстановленного узла в существующем оборудовании.
