Изготовление разрезных шестерен

Главное конструктивное различие состоит в возможности изменения углового положения зубчатого венца относительно ступицы вала без демонтажа ремня или цепи.

Стандартная шестерня - монолитное изделие, жестко зафиксированное на распределительном валу с помощью шпонки или штифта. Это накладывает ограничение: фазы газораспределения заданы заводом раз и навсегда.

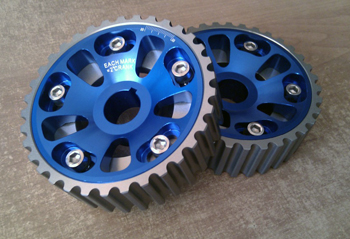

Разрезная шестерня имеет составную структуру из внешней части с зубьями и внутреннего диска-ступицы. Соединение этих элементов выполнено через дугообразные прорези, что позволяет плавно проворачивать распредвал на несколько градусов в обе стороны.

При изготовлении разрезных шестерен достигается возможность компенсации погрешностей производства и растяжения привода, что обеспечивает идеальное совмещение моментов открытия клапанов с положением поршней. Это техническое решение является базовым для точной настройки форсированных двигателей и оптимизации характеристик серийных агрегатов.

Материал для производства разрезных шестерен выбирают исходя из требований к жесткости и минимальному весу вращающихся масс. Для ступиц и внешних венцов чаще всего применяют легированные стали марок 40Х или 30ХГСА. Эти сплавы после термической обработки обладают высокой прочностью и сопротивляемостью деформациям.

В некоторых модификациях для снижения инерционности привода ступицу изготавливают из высокопрочного алюминиевого сплава Д16Т, а зубчатый венец оставляют стальным. При изготовлении разрезных шестерен на заказ важно учитывать, что сталь должна пройти процедуру закалки до твердости 45 или 50 единиц по шкале Роквелла. Это предотвращает быстрый износ зубьев от контакта с ремнем или цепью.

Использование качественных материалов гарантирует, что крепежные прорези не разобьются от вибраций, а шестерня сохранит заданные настройки фаз в течение всего срока службы двигателя до капитального ремонта.

Установка разрезной шестерни позволяет сместить диапазон максимального крутящего момента двигателя в сторону низких или высоких оборотов. Технически это реализуется за счет опережения или запаздывания открытия впускных и выпускных клапанов.

При изготовлении и настройке таких узлов мастер может добиться так называемого «перекрытия», когда оба клапана открыты одновременно для лучшей продувки цилиндров. Смещение фаз на два или три градуса может дать прирост мощности до 5 или 10% без изменения конструкции самого железа двигателя. Это особенно актуально при использовании тюнинговых распределительных валов с измененным профилем кулачков.

Без точной юстировки положения вала относительно коленвала такие запчасти не смогут реализовать свой потенциал. Качественно изготовленная шестерня обеспечивает стабильность этих настроек, превращая теоретические расчеты инженеров в реальные динамические показатели автомобиля на дороге.

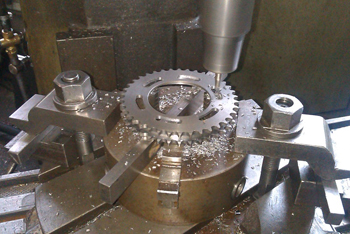

Крепежный узел разрезной шестерни - наиболее ответственный элемент конструкции. При изготовлении детали на ступице фрезеруют дугообразные пазы, длина которых определяет диапазон регулировки, обычно составляющий от 10 до 15 градусов. Техническая сложность заключается в обеспечении идеальной гладкости стенок паза для предотвращения самопроизвольного смещения под нагрузкой.

Для фиксации используют высокопрочные болты класса 10.9 или 12.9, которые вкручиваются в стальной венец. Количество болтов может варьироваться от трех до шести в зависимости от передаваемого момента. При производстве важно рассчитать толщину перемычек между прорезями, чтобы исключить риск разрушения ступицы при резких изменениях частоты вращения.

Точная обработка посадочных плоскостей гарантирует монолитность соединения после затяжки крепежа, исключая риск смещения фаз и последующей встречи клапанов с поршнями.

Разрезная шестерня вращается со скоростью, в два раза меньшей скорости коленчатого вала, что для современных двигателей составляет 3000 или 4000 оборотов в минуту. Любая асимметрия массы в составной конструкции порождает центробежные силы, вызывающие вибрацию распределительного вала. Это приводит к ускоренному износу постелей распредвала, сальников и самого приводного ремня.

В процессе изготовления разрезных шестерен обязательна динамическая балансировка узла в сборе. Технически это достигается путем высокоточной обработки всех поверхностей на станках с программным управлением. Если в конструкции используются массивные регулировочные болты, их вес должен быть идентичен с точностью до сотых долей грамма.

Идеально сбалансированная шестерня работает бесшумно и не создает паразитных нагрузок на систему газораспределения, что существенно продлевает ресурс всех сопряженных деталей двигателя.

Нарезание зубьев на внешнем кольце разрезной шестерни требует особой точности соосности относительно внутреннего отверстия ступицы. При изготовлении таких изделий сначала производится обработка посадочного места пары «венец-ступица» по высшим квалитетам точности. Малейший люфт или эксцентриситет приведет к неравномерному натяжению ремня ГРМ за один оборот вала. Технически это вызывает пульсации нагрузки, которые могут стать причиной обрыва зубьев ремня.

Нарезание зубьев выполняется методом обкатки на зубофрезерных станках уже после предварительной сборки или с использованием специальных калиброванных оправок. Точность шага зубьев должна соответствовать 6 или 7 классу по государственным стандартам.

Тщательный контроль профиля исключает проскальзывание привода на высоких оборотах и гарантирует надежное сцепление с ремнем в любых температурных режимах работы моторного отсека.

При капитальном ремонте двигателя часто выполняется шлифовка привалочной плоскости головки блока цилиндров для устранения деформаций. Техническим следствием этой операции становится уменьшение расстояния между осями коленчатого и распределительного валов. Даже при снятии 0,5 мм металла ремень ГРМ прослабляется, а метки фаз неизбежно уходят от проектных значений. Это ведет к потере мощности и нестабильному холостому ходу.

Изготовление и установка разрезной шестерни в этом случае - единственный технически верный способ вернуть двигатель к заводским параметрам. С помощью регулировочного механизма мастер выставляет валы в нулевое положение, компенсируя изменение геометрии блока. Это позволяет избежать дорогостоящей замены головки и гарантирует правильное протекание процессов сгорания топлива в цилиндрах восстановленного агрегата.

Для удобства настройки на торцевую поверхность разрезной шестерни наносится градусная шкала. При изготовлении инструмента эта операция выполняется методом лазерной гравировки или прецизионного фрезерования.

Техническая задача заключается в обеспечении точного соответствия одного деления шкалы реальному углу поворота вала. Обычно цена деления составляет 1 или 2 градуса. Нулевая отметка должна быть строго выверена относительно шпоночного паза ступицы и теоретической оси симметрии зубьев. Малейшая ошибка в разметке сделает процесс настройки фаз бессмысленным и может ввести механика в заблуждение, что чревато неправильной работой двигателя.

На современных предприятиях проверка точности шкалы проводится на делительных головках или с использованием оптических измерительных систем, что гарантирует достоверность данных при проведении пусконаладочных работ в автосервисе.

Разрезные шестерни (звездочки) для цепных двигателей работают в условиях интенсивного трения скольжения и ударных нагрузок со стороны звеньев цепи. В отличие от ременных моделей такие детали требуют обязательной химико-термической обработки.

При изготовлении используется метод цементации или нитроцементации рабочих кромок зубьев. Это позволяет создать слой сверхвысокой твердости на глубину до 1,2 мм при сохранении вязкой структуры основного тела венца. Твердость поверхности должна составлять от 56 до 60 единиц по шкале Роквелла. Технически это предотвращает преждевременный износ профиля зуба и его выкрашивание, что критично для сохранения точности фаз на протяжении 150 или 200 тысяч километров пробега.

После закалки зубчатый венец проходит финишную очистку дробеструйным методом для удаления окалины, что исключает попадание абразивных частиц в систему смазки двигателя.

Да, надежность разрезной шестерни на 50% зависит от правильности финальной сборки регулировочного узла. При изготовлении и последующем монтаже детали необходимо строго соблюдать регламентированный момент затяжки стопорных болтов. Недостаточное усилие приведет к проскальзыванию венца относительно ступицы под воздействием крутильных колебаний.

Чрезмерная затяжка может вызвать деформацию прорезей или обрыв резьбы, что сделает шестерню непригодной к дальнейшей эксплуатации. Обычно для болтов диаметром 6 или 8 мм момент затяжки составляет от 15 до 25 Ньютон-метров.

При производстве резьбовые отверстия проверяют прецизионными калибрами, а торцы болтов снабжают стопорными шайбами или обрабатывают резьбовым герметиком. Соблюдение технологии сборки гарантирует монолитность конструкции и полную безопасность эксплуатации автомобиля при любых режимах работы силового агрегата.
