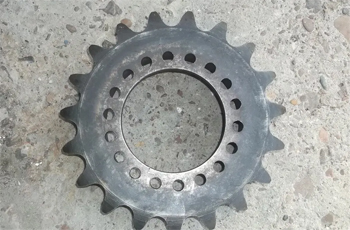

Изготовление шестерен для грейдеров

Выбор материала для шестерен дорожно-строительной техники определяется необходимостью выдерживать высокие контактные напряжения и ударные нагрузки. В отечественной практике для изготовления таких деталей чаще всего применяются легированные конструкционные стали марок 40Х или 18ХГТ.

Сталь 40Х после процедуры улучшения обладает отличным балансом прочности и вязкости. Марка 18ХГТ, содержащая марганец, хром и титан, идеально подходит для деталей, подвергающихся цементации. Этот сплав обеспечивает создание сверхтвердого поверхностного слоя при сохранении пластичной сердцевины, что критично для предотвращения поломки зубьев при резком столкновении отвала с камнями или замерзшим грунтом.

Использование качественного легированного сырья гарантирует, что шестерня отработает положенный ресурс в 10-12 тысяч моточасов без выкрашивания металла и изменения геометрии эвольвентного профиля.

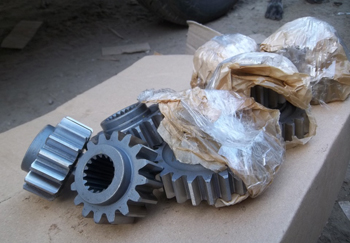

Косозубое исполнение шестерен для грейдеров обеспечивает значительно большую плавность хода и высокую нагрузочную способность трансмиссии. В отличие от прямой формы косой зуб входит в зацепление постепенно, что исключает резкие ударные импульсы и снижает уровень вибраций, передаваемых на корпус машины.

Технически это достигается за счет увеличения коэффициента перекрытия: в каждый момент времени нагрузку воспринимают одновременно две или три пары зубьев. Это позволяет передавать крутящий момент, на 30% превышающий возможности прямозубой пары аналогичных габаритов.

При изготовлении косозубых шестерен достигается максимальная плотность контакта, что крайне важно при работе на малых скоростях с высоким сопротивлением грунта. Использование таких передач в редукторах грейдеров позволяет существенно продлить срок службы подшипниковых узлов валов за счет минимизации динамических перегрузок.

Грейдеры работают в условиях постоянного воздействия песка, пыли и мелких частиц щебня, которые действуют как мощный абразив. При попадании в открытые узлы или из-за нарушения герметичности картера эти частицы стремительно уничтожают поверхность металла.

Главное техническое решение при изготовлении шестерен - достижение высокой поверхностной твердости, не менее 58 или 62 единиц по шкале Роквелла. Это обеспечивается методом глубокой цементации или азотирования. Твердый слой металла толщиной до 2 мм успешно сопротивляется царапающему воздействию абразива. Кроме того, на стадии проектирования инженеры предусматривают лабиринтные уплотнения и специализированные грязесъемники в корпусах редукторов.

Качественное упрочнение рабочих поверхностей зубьев в сочетании с правильным подбором смазки позволяет эксплуатировать технику в тяжелых полевых условиях без риска преждевременного выхода из строя ключевых узлов привода.

Цементация - наиболее эффективный метод химико-термической обработки при производстве шестерен для тяжелой спецтехники. Процесс заключается в насыщении поверхностного слоя стали углеродом в газовой среде при температуре около +900 градусов. Последующая закалка формирует на зубьях слой сверхвысокой твердости.

Смысл цементации состоит в создании структуры, которую металлурги называют градиентной: твердая корка сопротивляется износу и питтингу, а вязкая сердцевина поглощает энергию ударов. Это предотвращает хрупкое разрушение зуба у основания при резких пусках двигателя или блокировке рабочего органа. При изготовлении ответственных шестерен контроль глубины цементированного слоя осуществляется на каждом этапе.

Правильно проведенная процедура позволяет шестерне выдерживать миллионы циклов зацепления без образования микротрещин, обеспечивая стабильность работы механизма в течение многих лет.

Шестерни поворотного механизма отвала относятся к категории крупномодульных и работают в условиях открытых или полузакрытых передач. Изготовление таких деталей требует применения мощных зубофрезерных станков, способных нарезать зубья с модулем 10 или 12 мм. Особенность эксплуатации - восприятие огромных радиальных усилий со стороны грунта.

При производстве таких шестерен часто применяют метод закалки токами высокой частоты для упрочнения только рабочих граней зубьев, оставляя тело колеса пластичным. Это минимизирует температурные деформации массивной детали и сохраняет точность шага зацепления. Важно обеспечить идеальную соосность посадочного отверстия и зубчатого венца, так как малейшее биение приведет к рывкам при повороте отвала и неравномерному износу направляющих.

Качественное исполнение этого узла напрямую влияет на точность планировки дорожного полотна и производительность машины.

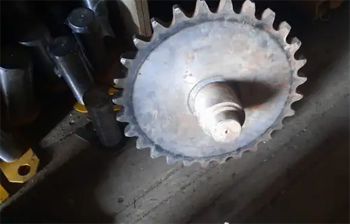

В условиях дефицита оригинальных запчастей для импортной техники востребована услуга изготовления дубликатов по предоставленным образцам. Процесс начинается с реверсивного инжиниринга: специалисты проводят химический анализ металла оригинала и измеряют его твердость. Главное - точно определить параметры зацепления, которые в зарубежных моделях часто выполнены в дюймовой системе.

При изготовлении аналога мастер восстанавливает геометрию зуба с учетом естественного износа, используя координатно-измерительные машины. На основе полученных данных создается цифровая модель и подбирается отечественная марка стали с идентичными характеристиками.

Применение современного оборудования с числовым программным управлением позволяет выпускать шестерни, которые по ресурсу не уступают продукции ведущих мировых брендов, что обеспечивает полную независимость дорожных служб от иностранных поставок.

Дорожная техника часто эксплуатируется в экстремальных температурных диапазонах, от -40 до +40 градусов Цельсия. При сильных морозах сталь может приобретать склонность к хрупкому разрушению.

Для предотвращения этого при изготовлении шестерен для северных регионов используют стали с повышенным содержанием никеля, сохраняющие ударную вязкость на холоде. При высоких летних температурах основной проблемой становится разжижение смазки, что ведет к разрыву масляной пленки в зацеплении. Это провоцирует перегрев зубьев и их ускоренный износ.

При проектировании инженеры рассчитывают тепловые зазоры с учетом коэффициента линейного расширения металла. Точное соблюдение технологических допусков при производстве гарантирует, что шестерни не заклинят при нагреве и не будут иметь избыточного люфта на морозе, сохраняя работоспособность машины в любых климатических зонах России.

Своевременное определение момента критического износа позволяет избежать аварийной поломки и дорогостоящего ремонта всего редуктора. Основной индикатор состояния зацепления - уровень шума и вибрации при работе под нагрузкой. Появление характерного воя или ритмичных ударов свидетельствует о нарушении профиля зубьев или их выкрашивании.

Другим эффективным методом становится лабораторный анализ отработанного масла на наличие металлических частиц. Высокая концентрация стальной крошки говорит об интенсивном разрушении цементированного слоя. Также на износ указывает увеличение люфта в органах управления или замедленная реакция отвала на команды оператора.

При обнаружении этих признаков рекомендуется провести дефектоскопию и запланировать изготовление новых шестерен, не дожидаясь окончательного заклинивания механизма, что позволит сохранить в целостности валы и корпуса агрегатов.

Грейдер регулярно сталкивается с непредвиденными препятствиями в грунте: валунами, пнями или выходами скальных пород. В момент удара отвала о такое препятствие в трансмиссии и приводах возникают колоссальные пиковые нагрузки, в 10 раз превышающие расчетные.

Чтобы шестерня не лопнула, при её изготовлении применяется технология сквозной закалки в сочетании с последующим длительным изотермическим отпуском. Это позволяет добиться уникальной структуры металла, которая способна упруго деформироваться под ударом и возвращаться в исходное состояние без образования микротрещин. Использование сталей с добавлением никеля при производстве таких деталей позволяет сохранять эту вязкость даже при экстремально низких температурах в зимний период.

Правильно изготовленная шестерня выступает в роли предохранителя: она должна выдержать импульс, не передавая разрушительную энергию на валы и дорогостоящий двигатель машины.

Для тяжелых машин, работающих на малых скоростях с огромным тяговым усилием, главным местом возникновения поломок становится основание зуба. При изготовлении шестерен грейдера конструкторы намеренно увеличивают радиус переходной кривой (галтели) во впадине.

Суть этого решения заключается в снижении концентрации напряжений. В стандартных шестернях острый угол в основании становится местом зарождения усталостной трещины под действием изгибающего момента. Увеличенный и тщательно отполированный радиус распределяет нагрузку по большей площади.

При нарезании зубьев используют специальные фрезы с модифицированным профилем вершин. Такая геометрия позволяет шестерне выдерживать длительное давление при разравнивании тяжелых глинистых грунтов или плотного снежного наста, предотвращая внезапный отлом зуба у самого основания венца.
