Изготовление шестерен для станков

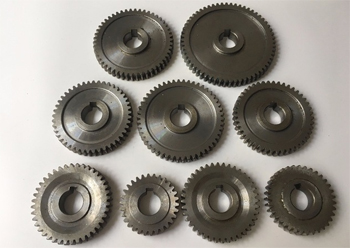

Выбор материала зависит от условий эксплуатации и типа нагрузки на узел. Для изготовления высоконагруженных шестерен станков чаще всего применяются легированные конструкционные стали. Популярный выбор - сталь 40Х, которая после улучшения обладает отличным сочетанием прочности и вязкости. Если требуется высокая поверхностная твердость при сохранении пластичной сердцевины (для работы на удар), используют цементуемые стали, такие как 18ХГТ, 12ХН3А или 20Х. В станках, работающих в химически агрессивных средах или при высоких температурах, могут применяться нержавеющие стали или специальные жаропрочные сплавы.

Важно понимать, что марка стали подбирается исходя из модуля зубьев и требуемой глубины закалки. Неправильный выбор материала может привести или к хрупкому разрушению зуба при пиковой нагрузке, или к его быстрому истиранию из-за недостаточной твердости поверхности. Это может вывести из строя систему передач или редуктор станка.

Модуль (m) основной геометрический параметр зубчатого зацепления, равный отношению делительного диаметра к количеству зубьев. По сути, это коэффициент, определяющий размер зуба. При заказе шестерни для станка важно точно определить модуль, так как детали с разными модулями технически не могут работать в одной паре: у них будут разные шаг и профиль зуба.

В российском станкостроении значения модулей стандартизированы согласно ГОСТу 9563-60. При замене изношенной детали новой важно учитывать, что существуют стандартные и нестандартные (питчевые) модули. Последние часто встречаются в оборудовании импортного производства (США, Великобритания). Если ошибиться в расчете модуля даже на десятые доли миллиметра, зацепление будет происходить с повышенным шумом, вибрацией и приведет к моментальному слизыванию зубьев или поломке валов.

При отсутствии чертежа опытные технологи рассчитывают модуль по внешнему диаметру и количеству зубьев, используя специальные формулы и таблицы допусков.

Выбор метода термообработки зависит от требуемых эксплуатационных характеристик. Закалка токами высокой частоты (ТВЧ) позволяет упрочнить только поверхность зубьев, оставляя сердцевину и тело шестерни в исходном состоянии. Это быстрый и относительно недорогой способ, который отлично подходит для крупномодульных деталей, где важно избежать коробления всей заготовки.

Цементация (науглероживание) с последующей закалкой считается более надежным методом для высоконагруженных узлов станков. Она создает глубокий упрочненный слой (до 1.5–2 мм) с очень высокой твердостью, при этом сердцевина остается вязкой, что позволяет шестерне выдерживать огромные динамические и ударные нагрузки без риска раскалывания. Это более длительный и дорогой процесс, требующий специального оборудования и строгого контроля атмосферы в печи.

Для прецизионных станков после любой термообработки обязательна операция зубошлифования, чтобы исправить микродеформации профиля, возникшие при нагреве и охлаждении металла.

Да, изготовление по образцу - стандартная практика для ремонта старого или импортного оборудования. Для начала технолог проводит обмеры предоставленной детали: определяет количество зубьев, внешний и внутренний диаметры, тип зацепления (эвольвентное, круговое), угол наклона зуба и, самое главное, модуль.

Важный этап - определение химического состава металла и его текущей твердости, чтобы подобрать аналогичный материал и режим термообработки. Даже если шестерня сильно изношена или у нее выломано несколько зубьев, специалисты могут восстановить исходную геометрию расчетным путем.

Для сложных случаев, например, при работе с гипоидными передачами или нестандартными эвольвентами, применяется 3D-сканирование детали. На основе полученного облака точек строится точная компьютерная модель, по которой затем пишется программа для станков с ЧПУ. Это позволяет получить деталь, которая идеально встанет в родное посадочное место и обеспечит корректное пятно контакта.

Точность изготовления зубчатых колес в России регламентируется ГОСТом 1643-81, который устанавливает 12 классов точности ( 1-й — самый точный, 12-й — самый грубый).

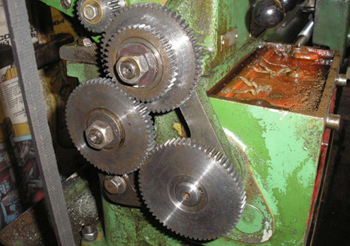

Для универсальных станков старого образца обычно достаточно 7-го или 8-го класса точности. Однако для высокоскоростных и прецизионных станков с ЧПУ, где важна минимальная погрешность позиционирования и отсутствие люфтов, требуются шестерни 6-го и даже 5-го класса.

Достижение таких показателей невозможно только с помощью фрезерования. Здесь обязательна финишная операция - зубошлифование. Высокий класс точности гарантирует плавность хода, минимальный уровень шума и нагрева при работе на высоких оборотах.

При выборе исполнителя важно уточнить, располагает ли он контрольно-измерительными приборами (зубомерами, кромомерами) для подтверждения заявленного класса точности. Использование шестерни низкого класса точности в высокоточном узле приведет к быстрому износу направляющих станка и к браку при обработке деталей из-за микровибраций.

Косозубые шестерни выбирают для механизмов, где требуется передача большой мощности на высоких скоростях при минимальном уровне шума. В отличие от прямозубых передач, где контакт происходит сразу по всей длине зуба, в косозубых зубья входят в зацепление постепенно и плавно. Это увеличивает площадь контакта (коэффициент перекрытия), что позволяет передавать значительно больший крутящий момент при тех же габаритах детали.

Главный минус прямозубых передач в станках - характерный «вой» и ударные нагрузки при входе каждого зуба в контакт, что ведет к ускоренному износу подшипников. Косозубые лишены этого недостатка, но они создают осевое усилие на вал, что требует установки специальных упорных подшипников.

При изготовлении косозубых шестерен на заказ крайне важно точно соблюсти угол наклона линии зуба (обычно от 8 до 20 градусов). В противном случае сопрягаемые детали будут работать с перекосом, что вызовет мгновенный локальный перегрев и разрушение поверхностного слоя металла.

Шероховатость поверхности зубьев (параметр Ra) напрямую определяет интенсивность трения и скорость износа зубчатой пары. После нарезания зубьев на фрезерном станке поверхность остается относительно грубой, с микроскопическими гребешками от фрезы. Если установить такую деталь в станок без дополнительной обработки, в процессе притирки эти гребешки будут скалываться, загрязняя смазку металлической пудрой, которая сработает как абразив.

Для высоконагруженных передач станков очень важно достижение низкой шероховатости - высокой чистоты поверхности. Эффект достигается путем зубошлифования, шевингования или хонингования. Гладкая, зеркальная поверхность зубьев обеспечивает формирование стабильной масляной пленки, которая препятствует прямому контакту металла с металлом. Это не только продлевает срок службы самих шестерен в 2–3 раза, но и значительно снижает тепловыделение в редукторе, что важно для сохранения геометрической точности станка при длительной непрерывной работе.

Поломка зубьев у недавно установленной детали - результат одной из трех ошибок: неправильного подбора материала, нарушения технологии термообработки или ошибки в геометрии.

Самая частая причина - избыточная хрупкость после закалки. Если сталь перекалена и не прошла процедуру отпуска, зуб может отколоться при первой же ударной нагрузке. Вторая причина - нарушение геометрии (неправильный профиль эвольвенты), из-за чего нагрузка распределяется не по всей поверхности зуба, а концентрируется на его кромке.

Чтобы избежать подобных проблем, при заказе следует требовать паспорт изделия с указанием марки стали и результатов замеров твердости. Также рекомендуется проводить проверку «на краску» непосредственно при монтаже узла: это покажет реальное пятно контакта. Если пятно смещено к краю или к корню зуба, эксплуатировать станок нельзя: требуется регулировка межосевого расстояния или исправление геометрии шестерни.

Профессиональное изготовление шестерен для станков всегда подразумевает контроль качества на каждом этапе: от входного анализа металла до финальной проверки биения.

Стоимость и время изготовления одной шестерни могут существенно варьироваться. Главный фактор цены - сложность геометрии (конические и червячные пары всегда дороже прямозубых) и требуемый класс точности. Изготовление «черновой» шестерни под нарезку занимает меньше времени, чем производство детали с полной термообработкой и последующим шлифованием.

Наличие спецсталей на складе исполнителя также влияет на сроки: если требуется редкая марка легированной стали под конкретный ГОСТ, ожидание поставки металла может занять время.

Серийность заказа значительно снижает стоимость единицы продукции, так как настройка (наладка) зубофрезерного станка - трудоемкий процесс, который иногда занимает больше времени, чем сама нарезка.

При поиске исполнителя важно обращать внимание не только на самую низкую цену, но и на техническую оснащенность площадки: наличие ЧПУ-центров и лаборатории ОТК. Слишком низкая цена часто означает экономию на термической обработке или использование дешевых марок стали, что в итоге приведет к повторным затратам на ремонт.

Шевронные шестерни - это, по сути, сдвоенные косозубые колеса с противоположным направлением наклона зубьев (в форме буквы V). Их главное преимущество в станках - полная взаимная компенсация осевых усилий, которые считаются главной проблемой обычных косозубых передач.

Шевроны позволяют передавать колоссальные мощности, обеспечивая при этом максимально плавный и бесшумный ход. Их производство - одно из самых сложных и дорогих в металлообработке, требующее специального оборудования: зубодолбежных станков для нарезания шеврона с канавкой или без.

Винтовые шестерни используют для передачи движения между валами, которые не пересекаются, а скрещиваются в пространстве (обычно под углом 90 градусов). В отличие от червячных передач винтовые имеют меньшую нагрузочную способность и применяются в малых узлах управления или вспомогательных механизмах станков.

При заказе таких деталей важно точно указывать межосевое расстояние и передаточное число, так как малейшее отклонение сделает сборку узла физически невозможной из-за заклинивания зубьев.

Даже идеально изготовленная шестерня выйдет из строя за считанные часы при неправильном подборе смазочных материалов или нарушении температурного режима. Смазка выполняет две критические функции: снижение трения в зоне контакта зубьев и отвод тепла.

В современных станках применяются системы масляного тумана или принудительной циркуляции под давлением. Если вязкость масла слишком низкая, масляная пленка будет разрываться, допуская прямой контакт металла с металлом (сухое трение), что ведет к моментальному нагреву и «задирам». Напротив, слишком густое масло при высоких оборотах создает избыточное сопротивление, вызывая перегрев всего узла.

При заказе шестерен важно учитывать рекомендации производителя станка по типу присадок, которые необходимы для работы в тяжелых условиях. Правильное охлаждение предотвращает тепловое расширение металла, которое может изменить межосевое расстояние и привести к заклиниванию передачи. Регулярный анализ состояния масла на наличие металлической стружки позволяет диагностировать износ шестерен на ранней стадии.
