Изготовление ведущих шестерен

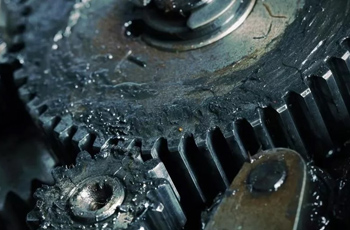

Техническая причина ускоренного износа ведущей шестерни кроется в разнице количества циклов нагружения зубьев. Поскольку ведущая шестерня в понижающих передачах имеет меньший диаметр и меньшее число зубьев, каждый её зуб вступает в зацепление в несколько раз чаще, чем зуб ведомого колеса. Например, при передаточном отношении 3 к 1 ведущий элемент совершает в 3 раза больше оборотов, что пропорционально увеличивает усталостные нагрузки на металл. Кроме того, на ведущую шестерню часто приходятся пиковые динамические импульсы со стороны двигателя или привода.

При изготовлении таких деталей инженеры закладывают повышенные требования к поверхностной твердости и чистоте шлифовки. Чтобы выровнять ресурс всей пары, ведущую шестерню часто изготавливают из более дорогих легированных сталей или подвергают более глубокой цементации по сравнению с ведомым колесом, что позволяет сохранить общую работоспособность механизма.

Для производства ведущих шестерен, испытывающих колоссальные контактные и изгибающие напряжения, применяются стали с высоким содержанием хрома и никеля. В отечественной практике эталоном считаются марки 18ХГТ, 20ХН3А и 12ХН3А. Эти сплавы характеризуются великолепной прокаливаемостью и ударной вязкостью. Никель в составе стали обеспечивает сохранение прочности при резких ударах, а хром повышает износостойкость кромок.

Если ведущая шестерня работает в условиях экстремальных скоростей, часто выбирают сталь 38Х2МЮА, которая идеально подходит для процесса азотирования. При изготовлении инструмента высокого класса также применяют сталь 30ХГСА, обладающую отличной сопротивляемостью деформациям.

Правильный выбор марки стали позволяет увеличить межсервисный интервал оборудования, исключая риск внезапного выкрашивания зубьев при максимальном крутящем моменте.

Косозубое исполнение ведущей шестерни обеспечивает значительно большую плавность хода и высокую нагрузочную способность передачи. В отличие от прямой формы косой зуб входит в зацепление постепенно, что исключает резкие ударные импульсы и снижает уровень шума минимум на 15 децибел.

Технически это достигается за счет увеличения коэффициента перекрытия: в каждый момент времени нагрузку воспринимают одновременно несколько пар зубьев. Это позволяет передавать крутящий момент, на 30% превышающий возможности прямозубой пары тех же габаритов.

При изготовлении косозубых изделий требуется прецизионная точность угла наклона линии зуба, так как любая ошибка приведет к возникновению паразитных осевых сил. Использование таких шестерен в редукторах и автомобильных коробках передач гарантирует отсутствие вибраций на высоких оборотах и существенно продлевает жизнь подшипниковым узлам валов.

Цементация - наиболее эффективный метод химико-термической обработки при производстве ведущих шестерен. Процесс заключается в диффузионном насыщении поверхностного слоя стали углеродом в специальных газовых средах. Последующая закалка формирует на поверхности зуба слой сверхвысокой твердости толщиной до 2 мм.

Технический смысл цементации состоит в создании структуры, которую металлурги называют пирогом: твердая корка сопротивляется истиранию и контактной усталости, а вязкая сердцевина поглощает энергию ударов. Это предотвращает хрупкое разрушение зуба у основания при резких остановках или пусках двигателя. При изготовлении ответственных шестерен твердость поверхности доводят до 58–62 единиц по шкале Роквелла.

Качественно проведенная цементация позволяет шестерне выдерживать миллионы циклов зацепления без образования раковин и изменения теоретического профиля зуба.

Использование станков с числовым программным управлением при нарезании зубьев ведущих шестерен исключает ошибки человеческого фактора и гарантирует идеальную повторяемость профиля. Ведущая шестерня из-за малых размеров требует высочайшей точности шага и эвольвенты, так как малейшая погрешность приведет к заклиниванию пары или повышенному нагреву.

Современные обрабатывающие центры позволяют выполнять зубофрезерование с допуском в несколько микрон. При изготовлении шестерен на ЧПУ возможна реализация сложных модификаций профиля, таких как продольная и профильная модификация зуба, что обеспечивает идеальное пятно контакта под нагрузкой. Это избавляет от необходимости длительной ручной притирки деталей при сборке.

Высокая скорость работы цифрового оборудования позволяет выполнять заказы на нестандартные шестерни круглосуточно, обеспечивая при этом высокую степень точности по государственным стандартам.

Гипоидные ведущие шестерни - одни из самых сложных в производстве из-за смещения осей зацепления и криволинейной формы зубьев. Такие детали широко применяют в ведущих мостах автомобилей для обеспечения бесшумности и передачи огромных моментов. При изготовлении гипоидных пар используется круговой зуб, нарезание которого требует специализированных зуборезных полуавтоматов.

Особенность процесса - необходимость финишной обкатки ведущей шестерни вместе с ведомой на контрольном стенде с использованием специальной пасты. Это позволяет проверить правильность расположения пятна контакта, которое в гипоидной передаче должно быть строго локализовано в центре зуба. Высокая точность геометрии обеспечивает КПД передачи на уровне 98%.

Малейшее отклонение при производстве приведет к мгновенному перегреву узла и разрушению масляной пленки, поэтому такие шестерни выпускаются только согласованными парами.

Да, чистота обработки боковых поверхностей зубьев напрямую определяет потери энергии на трение и интенсивность тепловыделения в редукторе. При изготовлении ведущих шестерен высокого класса после нарезания зубьев всегда следует этап финишного зубошлифования.

Достижение низкой шероховатости на уровне 0,4 микрометра способствует созданию устойчивой масляной пленки в зоне контакта, которая предотвращает прямой контакт металла о металл. Гладкая поверхность зуба позволяет повысить КПД зубчатой передачи, что при больших мощностях дает значительную экономию электричества или топлива. Технически это также замедляет процесс питтинга, так как микротрещины обычно зарождаются в неровностях поверхности.

Качественно отшлифованная ведущая шестерня работает практически бесшумно и не требует массивных систем охлаждения корпуса, что упрощает конструкцию всего агрегата.

Ведущая шестерня в планетарной передаче, часто называемая солнечной, работает в условиях многопарного зацепления: она одновременно контактирует с несколькими сателлитами. Это накладывает особые требования к симметрии и точности изготовления зубчатого венца.

При производстве солнечных шестерен важно обеспечить идеальную концентричность зубьев относительно посадочного отверстия или шлицевого вала. Малейшее биение вызовет неравномерное распределение нагрузки между сателлитами, что приведет к перекосу водила и разрушению подшипников.

При изготовлении таких деталей часто применяется глубокое азотирование для достижения высокой твердости без деформации тонкостенных участков. Планетарные ведущие шестерни отличаются компактностью и позволяют передавать колоссальные мощности, что делает их незаменимыми в автоматических трансмиссиях и приводах тяжелых экскаваторов. Точность обработки здесь определяет долговечность всего планетарного модуля.

Процесс воссоздания ведущей шестерни при отсутствии чертежей требует проведения сложных инженерных изысканий. На первом этапе с изношенного образца снимаются базовые размеры: наружный диаметр, высота зуба и ширина венца. Ключевая задача - определение модуля зацепления, который в импортном оборудовании часто бывает нестандартным.

При изготовлении дубликата мастер должен учитывать износ: расчеты ведутся исходя из теоретического профиля до начала эксплуатации. Для этого используются формулы восстановления делительного диаметра и проверка по шаговому расстоянию между несколькими зубьями.

Применение координатно-измерительных машин позволяет оцифровать профиль с точностью до 0,001 мм. Такой подход гарантирует, что новая ведущая шестерня будет иметь идеальное зацепление с существующим ведомым колесом, исключая шум и биение при работе восстановленного узла.

После интенсивной термической обработки в структуре стали ведущей шестерни могут сохраняться остаточные напряжения, которые вызывают микроскопические изменения размеров в течение первых месяцев эксплуатации. Для прецизионных передач это недопустимо, так как изменение диаметра на 0,02 мм может вызвать заклинивание.

При изготовлении высокоточных шестерен применяется процедура искусственного старения или многократного отпуска при умеренных температурах. Это позволяет полностью завершить структурные превращения в металле и стабилизировать кристаллическую решетку. Ножи и шестерни, прошедшие такую обработку, сохраняют заданные допуски и посадки в течение 10 лет работы при температурах до +150 градусов.

Качественная термостабилизация - признак профессионального производства и обязательное условие для деталей авиационной техники и станкостроения.

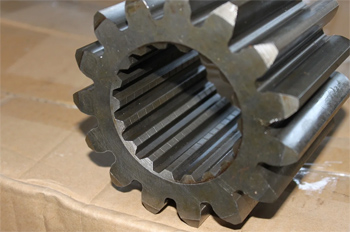

Поскольку ведущая шестерня вращается с высокой частотой, надежность её крепления на валу определяет безопасность всего привода. При изготовлении деталей посадочное отверстие обрабатывается по высшим квалитетам точности, обычно это 6-й или 7-й класс.

Используются переходы по прессовой или плотной посадке, часто дополняемые шпоночным пазом или шлицевым соединением. Малейший люфт в месте посадки под воздействием переменных нагрузок приведет к разбиванию вала и возникновению ударных вибраций, которые разрушат зубчатый венец в течение 100 часов работы.

При производстве отверстие подвергается финишному развертыванию или внутреннему шлифованию для обеспечения идеальной цилиндричности. Высокая точность сопряжения гарантирует передачу полного крутящего момента без проскальзывания и сохраняет соосность шестерни относительно вала, что критично для поддержания стабильного пятна контакта в зубчатом зацеплении.
