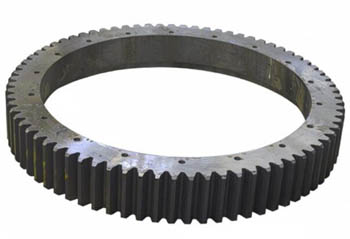

Изготовление зубчатых венцов

Выбор материала для зубчатого венца определяется габаритами изделия и типом передаваемой нагрузки.

Для крупногабаритных венцов промышленного оборудования, таких как детали цементных печей или шаровых мельниц, наиболее часто применяются литейные конструкционные стали марок 35ХМЛ или 40ХЛ. Эти сплавы обладают высокой прочностью и позволяют получать качественные заготовки методом литья с последующей термической обработкой.

При изготовлении венцов среднего размера, работающих в условиях высоких скоростей и ударных нагрузок, приоритет отдается легированным сталям типа 40Х или 30ХГСА. Наличие хрома и марганца обеспечивает глубокую прокаливаемость металла и однородность структуры зубьев.

Правильный подбор стали на этапе проектирования гарантирует, что венец выдержит миллионы циклов зацепления без образования усталостных трещин в основании зубьев, что критично для безопасности тяжелого машиностроения.

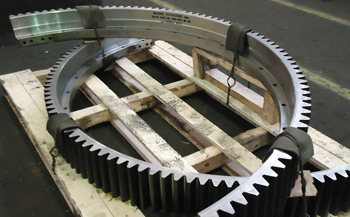

Применение разъемных, или секторных венцов обусловлено прежде всего удобством монтажа и обслуживания на крупногабаритных агрегатах. С технической стороны разъемный венец позволяет производить замену изношенного элемента без полного демонтажа вала или барабана установки.

Стык секторов выполняется с прецизионной точностью, а соединение обеспечивается высокопрочными призонными болтами, которые работают на срез и обеспечивают монолитность узла. При изготовлении таких изделий особое внимание уделяется обработке торцов секторов: малейшая погрешность приведет к нарушению шага зубьев в месте стыка, что вызовет сильные удары и вибрацию при работе.

Хотя цельные венцы обладают более высокой жесткостью, разъемные модели незаменимы в условиях ограниченного пространства цехов, где доставка и установка многометровой детали в сборе технически невозможна или требует колоссальных затрат на логистику.

Шевингование - операция чистовой обработки зубьев, которая выполняется после фрезерования, но до окончательной закалки. Процесс заключается в соскабливании тончайших слоев металла (толщиной в несколько микрон) специальным инструментом - шевером. Главная техническая цель этой процедуры - устранение погрешностей профиля и шага, возникших при черновом нарезании.

При изготовлении зубчатых венцов шевингование позволяет добиться 6-й или 7-й степени точности, что радикально снижает уровень шума и вибрации при работе передачи. Гладкая поверхность зубьев способствует равномерному распределению масляной пленки, предотвращая сухой контакт металла о металл.

Качественно проведенное шевингование увеличивает площадь пятна контакта, что повышает несущую способность венца на 20% и существенно продлевает ресурс сопряженной ведущей шестерни, обеспечивая плавность хода всей системы.

Зубчатые венцы с внутренним расположением зубьев позволяют создавать планетарные и эпициклические передачи с уникальными характеристиками. С технической стороны внутреннее зацепление обладает более высоким коэффициентом перекрытия, так как вогнутая поверхность венца лучше облегает выпуклую поверхность сателлита. Это позволяет одновременно находиться в контакте большему количеству зубьев, что снижает удельное давление на металл и повышает нагрузочную способность узла при меньших габаритах.

При производстве таких венцов обеспечивается высокая компактность редуктора, так как межосевое расстояние сокращается. Кроме того, вогнутая форма зубьев способствует лучшему удержанию смазки в зоне контакта под действием центробежных сил.

Единственная сложность производства - необходимость использования зубодолбежных станков или протяжек, так как обычное фрезерование червячными фрезами для внутренних поверхностей неприменимо.

Для достижения максимальной износостойкости поверхности при сохранении вязкости сердцевины зубчатые венцы подвергают химико-термической обработке. Цементация подразумевает насыщение поверхностного слоя стали углеродом с последующей закалкой, что создает слой высокой твердости на глубину до 2 мм. Азотирование же насыщает поверхность азотом, формируя сверхтвердый слой без значительного нагрева всей детали.

Техническое преимущество азотирования при изготовлении венцов заключается в минимальных температурных деформациях: изделие сохраняет свою геометрию и не требует последующего шлифования зубьев. Цементация чаще применяется для венцов, испытывающих сильные ударные нагрузки, так как полученный слой лучше сопротивляется выкрашиванию.

Правильно подобранный режим упрочнения позволяет значительно увеличить срок службы зубчатого венца, обеспечивая надежную работу привода в условиях абразивного износа и переменных давлений.

Шевронное зацепление, имеющее форму латинской буквы V, - отличное решение в производстве передач. Главное техническое преимущество шеврона — полная компенсация осевых сил, которые возникают в обычных косозубых передачах. Это избавляет валы от лишних нагрузок и позволяет отказаться от установки тяжелых упорных подшипников.

При изготовлении шевронных венцов требуется высочайшая точность совмещения двух половин зуба в средней части. Любое несовпадение приведет к концентрации напряжений в вершине угла и быстрому разрушению металла. Процесс нарезания таких зубьев выполняется на специализированных станках с использованием спаренных фрез или методом долбления.

Из-за высокой трудоемкости настройки оборудования и сложности контроля профиля стоимость производства шевронных венцов значительно выше стандартных, однако их надежность и бесшумность делают их незаменимыми в мощных турбинах и главных редукторах судов.

Точность шага зацепления определяет равномерность вращения и отсутствие динамических ударов в передаче. При изготовлении зубчатых венцов этот параметр контролируется с помощью штангензубомеров и специальных шагомеров. Проверяется как основной шаг (расстояние между одноименными профилями соседних зубьев), так и накопленная погрешность по всей окружности.

На современных предприятиях для этих целей используют координатно-измерительные машины, которые сканируют профиль каждого зуба. Малейшее отклонение в шаге на 0,02 или 0,03 мм приведет к тому, что зубья будут входить в контакт с ударом, вызывая ускоренный износ подшипников и риск облома вершины зуба.

Соблюдение заданного класса точности по государственному стандарту гарантирует полную взаимозаменяемость венца и его идеальную приработку к ведущей шестерне без необходимости проведения длительной холодной обкатки на стенде.

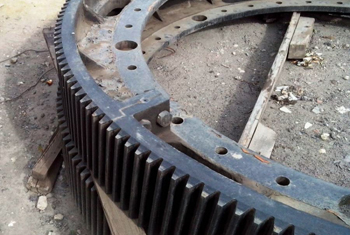

Зубчатые венцы для тяжелых промышленных агрегатов отличаются гигантскими размерами, достигающими нескольких метров в диаметре. Изготовление таких деталей - уникальный процесс, требующий огромных литейных мощностей и карусельных станков с большими планшайбами.

Особенность эксплуатации таких венцов - их установка на барабан через специальные пружинные пластины, которые компенсируют температурное расширение печи. При производстве важно обеспечить идеальную плоскостность привалочной поверхности, чтобы избежать перекоса венца относительно оси вращения. Зубья таких гигантов обычно имеют большой модуль (от 20 до 50), что требует использования массивного режущего инструмента.

Каждая деталь проходит обязательный ультразвуковой контроль на отсутствие внутренних литейных дефектов, так как поломка венца на работающей печи означает остановку всего завода и многомиллионные убытки из-за застывания расплава.

Модификация профиля зуба (фланкирование) - преднамеренное изменение теоретического профиля зуба путем небольшого поднутрения у вершины или основания.

Техническая необходимость этой процедуры при изготовлении зубчатых венцов вызвана упругими деформациями валов и корпусов под нагрузкой. Без модификации кромка зуба может врезаться в поверхность ответной шестерни в момент входа в зацепление, что вызывает локальные перегрузки и сколы.

Правильно рассчитанное фланкирование обеспечивает плавное вхождение зубьев в контакт даже при небольших перекосах осей. Это позволяет существенно снизить динамические нагрузки. Процесс выполняется на этапе финишного зубошлифования на станках с числовым программным управлением.

Инвестиции в точную доводку профиля окупаются за счет бесшумности работы редуктора и отсутствия задиров на поверхностях зубьев в течение всего периода эксплуатации.

Поверхность впадины между зубьями - зона максимальных изгибающих напряжений, где чаще всего зарождаются трещины, ведущие к облому зуба. При изготовлении зубчатых венцов высокого класса чистота обработки впадин контролируется так же строго, как и рабочих поверхностей. Наличие следов от фрезы, зазубрин или грубых рисок недопустимо, так как они работают как концентраторы напряжений.

Для повышения надежности применяется процедура полирования впадин или их дробеструйное упрочнение. Удары мелкой стальной дроби создают в поверхностном слое металла напряжения сжатия, которые препятствуют раскрытию усталостных трещин.

Качественная отделка дна впадины позволяет увеличить предел выносливости венца на 25%. Это особенно важно для деталей, работающих в реверсивном режиме, где направление нагрузки постоянно меняется, создавая экстремальные условия для кристаллической решетки стали.
