Изготовление шестерен комплектами

Теоретическое совпадение модуля и количества зубьев не гарантирует корректную работу механизма при смешивании деталей от разных изготовителей. Каждый завод использует свои допуски, уникальные настройки зуборезного оборудования и специфические режимы термообработки.

Даже минимальное отклонение в профиле эвольвенты или угле наклона зуба приводит к тому, что пятно контакта смещается. В результате возникают микровибрации, повышенный шум и ускоренный износ наиболее мягкого элемента в паре.

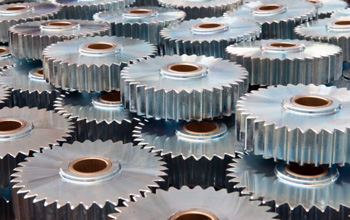

Заказ изготовления шестерен полным комплектом на одном предприятии гарантирует, что все детали будут нарезаны одним инструментом с идентичными настройками. Это обеспечивает идеальное сопряжение поверхностей, равномерное распределение нагрузки и существенно продлевает жизненный цикл всего редуктора или коробки передач.

Установка новой шестерни в пару к уже изношенной - распространенная ошибка, ведущая к быстрой поломке. Старая деталь уже имеет выработку и изменение геометрии профиля зуба, которые не видны невооруженным глазом. При вхождении в зацепление новый, идеально острый зуб будет контактировать с изношенной поверхностью только в отдельных точках, а не по всей плоскости. Это создает колоссальное удельное давление, которое буквально «слизывает» металл или приводит к выкрашиванию закаленного слоя. Кроме того, старая деталь может иметь накопленную усталость металла и скрытые микротрещины.

Изготовление и установка комплекта шестерен позволяют узлу начать работу с нулевым износом всех компонентов, что исключает риск внезапного заклинивания механизма из-за разрушения старого элемента.

При изготовлении комплекта шестерен из одной партии проката достигается полная однородность физико-химических свойств всех деталей. Разные плавки стали могут незначительно отличаться по содержанию углерода и легирующих элементов, что критично проявляется во время термической обработки.

Если шестерни в паре имеют разную прокаливаемость, после закалки их твердость и коэффициент линейного расширения будут различаться. При нагреве узла до рабочих температур зазоры в зацеплении могут измениться неравномерно, вызывая подклинивание или люфты.

Комплект из одной партии металла одинаково реагирует на температурные нагрузки и циклическое напряжение. Это обеспечивает стабильность работы трансмиссии в любых климатических условиях и исключает возникновение электрохимической коррозии между деталями с разным химическим составом.

Профессиональное изготовление комплектов завершается обязательной процедурой проверки на контрольно-обкатных станках. Суть метода заключается в установке пары шестерен на валы с возможностью регулировки межосевого расстояния. На зубья одной из деталей наносится специальная краска, после чего механизм приводится в движение под небольшой нагрузкой.

По отпечатку краски на ответной детали специалисты анализируют форму и расположение пятна контакта. Оно должно располагаться строго по центру зуба и занимать расчетную площадь. Если пятно смещено к корню или вершине, производится дополнительная притирка или корректировка параметров обработки.

Такой контроль гарантирует, что заказчик получит полностью готовый к эксплуатации узел, который не потребует длительной и болезненной притирки деталей непосредственно на дорогостоящем оборудовании.

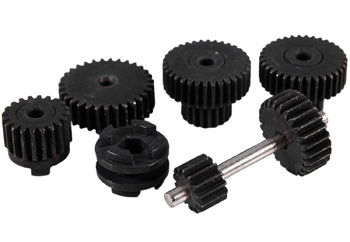

Вал-шестерня - монолитная деталь, где зубчатый венец - неотъемлемая часть вала. Изготовление таких изделий в комплекте с ответным зубчатым колесом требует особой точности в соблюдении соосности. Главное преимущество такого решения — высокая жесткость конструкции и способность передавать огромный крутящий момент без риска срезания шпонок или шлицов.

При заказе комплекта важно, чтобы посадочные места под подшипники на валу и центральное отверстие ответного колеса были выполнены с учетом общих допусков на биение. Это минимизирует радиальные нагрузки на опоры и предотвращает возникновение резонансных вибраций на высоких оборотах.

Монолитное исполнение ведущего элемента в паре позволяет сделать механизм более компактным и надежным, что особенно ценится в современном станкостроении и автомобильной промышленности.

Классический комплект червячной передачи состоит из стального червяка и венца червячного колеса, изготовленного из бронзы или латуни. Такое сочетание материалов обусловлено спецификой работы узла, где преобладает трение скольжения, а не качения.

Бронза обладает отличными антифрикционными свойствами и способностью «залечивать» мелкие задиры. В этой паре износу подвергается более дешевое и простое в замене бронзовое колесо, в то время как дорогостоящий стальной червяк остается невредимым.

При заказе такого комплекта важно точно подобрать марку бронзы под конкретные условия нагрузки и скорости вращения. Использование стального колеса вместе со стальным червяком без специального покрытия недопустимо, так как это приведет к мгновенному схватыванию металлов и полному заклиниванию передачи под воздействием возникающего в зоне контакта тепла.

Уровень шума при работе редуктора напрямую зависит от накопленной погрешности шага и профиля зубьев во всем комплекте шестерен. Даже если каждая деталь в отдельности соответствует среднему классу точности, их случайное сочетание может давать резонансный гул.

При изготовлении комплектом мастер проводит селективную сборку и подгонку деталей друг к другу. Использование технологий зубошлифования и хонингования для всей партии позволяет добиться минимальной шероховатости поверхностей. Гладкие зубья входят в зацепление плавно, без микроударов, что снижает звуковое давление на десятки децибел. Это особенно важно для оборудования, установленного в закрытых помещениях или в технике с высокими требованиями к эргономике.

Тихая работа механизма - главный индикатор высокого КПД и отсутствия паразитных потерь энергии на трение.

Изготовление комплектов на заказ часто требуется для модернизации оборудования с целью изменения его скоростных или силовых характеристик. В этом случае инженеры рассчитывают новые параметры зубчатых колес таким образом, чтобы они вписались в существующее межосевое расстояние и габариты корпуса.

Просто заменить одну шестерню на деталь с другим количеством зубьев невозможно, так как это изменит геометрию зацепления. Заказывается именно пара, где общее передаточное отношение корректируется за счет изменения количества зубьев на обеих деталях или применения коррегирования профиля. Это позволяет, например, увеличить тяговое усилие станка без замены двигателя или повысить скорость вращения выходного вала.

Такой подход превращает обычный ремонт в эффективный апгрейд промышленной техники с минимальными вложениями.

Гипоидные передачи отличаются тем, что оси их валов не пересекаются, а скрещиваются. Это создает сложные условия работы, сочетающие качение и продольное скольжение вдоль зуба. Изготовление таких комплектов требует высочайшего мастерства и использования пятиосевых станков с ЧПУ. Из-за смещения осей возникают специфические требования к смазке и твердости поверхности, так как давление в пятне контакта здесь выше, чем в обычных конических парах.

Гипоидные шестерни всегда изготавливаются и поставляются исключительно парами. На заводе они проходят процедуру взаимной притирки со специальной пастой, что позволяет сформировать идеальный профиль для бесшумного хода. Попытка заменить только одну деталь в гипоидном мосту приведет к немедленному разрушению передачи, так как настроить корректное зацепление с чужой деталью в такой сложной геометрии практически невозможно.

После завершения всех этапов обработки и финальной притирки детали в комплекте становятся уникально подходящими друг к другу. Чтобы при монтаже или последующем обслуживании на складе не возникла путаница, на торцы шестерен наносится специальная маркировка. Обычно это порядковый номер пары или буквенный код, подтверждающий их совместное прохождение тестов на обкаточном стенде.

Для конических передач с круговым зубом также может указываться рекомендуемое монтажное расстояние в миллиметрах, которое необходимо соблюсти для получения идеального пятна контакта.

Наличие заводской маркировки - признак высокой культуры производства и гарантия того, что детали прошли индивидуальную подгонку. Заказчику следует строго следить за совпадением номеров на сопрягаемых деталях, чтобы полностью реализовать заложенный производителем ресурс надежности и долговечности.

Поскольку шестерни в комплекте проходят финишную высокоточную обработку, их рабочие поверхности крайне чувствительны к механическим повреждениям и коррозии. Даже небольшая забоина на кромке зуба, полученная при соударении деталей в ящике, станет источником шума и преждевременного износа.

На производстве каждая деталь комплекта тщательно очищается, покрывается слоем консервационной смазки и упаковывается отдельно в парафинированную бумагу или вакуумную пленку. При перевозке тяжелых комплектов используются специальные деревянные ложементы, исключающие перемещение изделий внутри тары. Особое внимание уделяется защите кромок зубьев конических шестерен, которые наиболее уязвимы для сколов.

Правильная упаковка гарантирует, что зеркальная поверхность шлифованных зубьев сохранит свои свойства до момента установки в механизм, независимо от условий хранения и дальности перевозки.

Да,использование комплектов, состоящих из стальной ведущей шестерни и ведомого колеса из капролона или текстолита, широко распространено в легком машиностроении. Главное преимущество такой пары - способность работать без смазки и очень низкий уровень шума.

Полимерная деталь в таком комплекте выступает в роли демпфера, поглощая вибрации и компенсируя небольшие погрешности монтажа. Кроме того, пластиковая шестерня часто служит своего рода предохранителем: при резком заклинивании механизма она срезается, спасая дорогостоящий электродвигатель и стальной вал от повреждений.

При заказе таких комплектов важно учитывать коэффициент теплового расширения пластика, который значительно выше, чем у металла. Мастер рассчитывает увеличенный тепловой зазор, чтобы при нагреве детали не расширились и не заклинили передачу. Это идеальное решение для высокооборотистых узлов с умеренной нагрузкой.

Каждый комплект шестерен, изготовленный на серьезном производстве, должен сопровождаться паспортом изделия и сертификатом качества на использованный металл. В документации указывают фактические параметры твердости после термообработки, достигнутый класс точности по ГОСТ и результаты контрольной обкатки. Если комплект изготавливался по образцу или техническому заданию заказчика, к нему прилагается протокол замеров ключевых размеров.

Эта информация важна для службы эксплуатации предприятия, так как позволяет планировать сроки следующего техобслуживания и правильно подобрать тип смазочных материалов. Наличие полной документации также облегчает повторный заказ аналогичного комплекта в будущем, так как на заводе сохраняется вся технологическая карта и настройки программ для станков с ЧПУ. Это обеспечивает преемственность и стабильное качество запчастей для всего парка оборудования.
