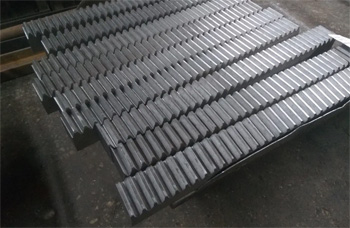

Изготовление зубчатых реек

Косозубое зацепление в реечной передаче обеспечивает значительно большую плавность хода и высокую нагрузочную способность. В отличие от прямозубой рейки, где контакт зуба шестерни происходит мгновенно по всей ширине, в косозубой паре вход в зацепление осуществляется постепенно. Это позволяет увеличить пятно контакта, распределяя усилие на большую площадь металла, что повышает ресурс узла на 30–40%.

Кроме того, косозубые рейки работают гораздо тише, что важно для высокоскоростных станков и автоматизированных линий. При их изготовлении на ЧПУ используется угол наклона зуба, обычно составляющий 19°31'42", что является международным стандартом.

Для корректной работы механизма важно обеспечить идеальное совпадение углов наклона зубьев рейки и приводной шестерни, поэтому заказывайте эти детали комплектом у одного производителя.

Для изготовления зубчатых реек применяют стали, обладающие высокой стабильностью размеров и способностью к поверхностному упрочнению. Наиболее востребована качественная конструкционная сталь марки 45, которая отличается хорошей обрабатываемостью и предсказуемым поведением при закалке.

В высоконагруженных приводах станков ЧПУ используют легированную сталь 40Х или 30ХГСА, обладающую повышенной вязкостью и сопротивлением усталостному разрушению. Для изделий, требующих экстремальной износостойкости, применяют цементуемые стали типа 18ХГТ.

Важно, чтобы заготовка прошла этап предварительной нормализации для снятия внутренних напряжений, иначе после нарезки зубьев рейку может «повести» дугой. Выбирайте материал исходя из режима работы привода: для систем позиционирования важна стабильность Стали 45, а для силовых передач — прочность легированных сплавов.

Одна из главных особенностей реечной передачи - возможность создания практически неограниченной длины перемещения путем последовательного монтажа нескольких сегментов. Для обеспечения бесшовного перехода шестерни со стыка на стык торцы реек обрабатываются специальным образом под «половинный шаг».

При монтаже используется технологическая оснастка: контр-рейка (небольшой отрезок рейки того же модуля), которая вкладывается в зубья на месте стыка двух секций, выравнивая их положение. Это гарантирует сохранение точности шага в месте соединения и исключает удары и рывки при движении каретки. Фиксация сегментов производится на прецизионные штифты и болты к жесткому основанию станины.

Для длинных трасс (свыше 3 метров) обязательно используйте метод калибровки стыков по индикатору, чтобы суммарная погрешность шага не привела к накоплению ошибки позиционирования.

Поверхностное упрочнение зубьев методом закалки токами высокой частоты (ТВЧ) обязательно для реек, работающих в условиях интенсивного износа. В процессе обработки нагревается и закаливается только профиль зуба на глубину 1,5–3 мм, в то время как «спинка» рейки остается относительно мягкой и вязкой. Это позволяет сохранить общую прямолинейность детали и её способность сопротивляться вибрационным нагрузкам без риска хрупкого разлома.

Твердость закаленной поверхности обычно составляет 50–55 HRC, что предотвращает смятие кромок и появление выкрашивания металла. После закалки рейка обязательно проходит процедуру стабилизирующего отпуска в печи. При заказе упрочненных реек закладывайте припуск на финишное шлифование, так как термическое воздействие может вызвать микродеформации, влияющие на точность зацепления.

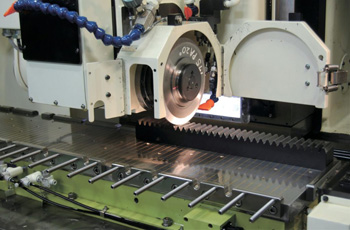

Метод финишной обработки определяет класс точности изделия по ГОСТ 10242-81. Фрезерованные рейки делают на зубофрезерных станках. Они имеют шероховатость Ra 1.6–3.2 и подходят для общепромышленных приводов, ворот и подъемников (9–10 класс точности). Шлифованные рейки проходят дополнительную стадию обработки на прецизионных шлицешлифовальных станках после закалки. Это позволяет достичь 6-го или 7-го класса точности с шероховатостью Ra 0.8–0.4.

Шлифовка исправляет погрешности шага и профиля зуба, обеспечивая идеальную плавность и бесшумность хода на скоростях до 10 м/с. Шлифованные изделия незаменим для станков лазерной резки и портальных обрабатывающих центров, где важна микронная точность. Для минимизации затрат шлифованные рейки лучше применять только в узлах, где требуется высокая динамическая точность перемещений.

Точность работы реечной передачи напрямую зависит от жесткости и правильности крепления рейки к станине. Монтажные отверстия могут быть выполнены как сквозными под болт, так и с цековкой под головку винта с внутренним шестигранником. Важно, чтобы межосевые расстояния отверстий на рейке и на ответной части станины совпадали с высокой точностью.

На производстве эти отверстия сверлят на станках с ЧПУ за один установ с нарезкой зубьев. Дополнительно в конструкции часто предусматриваются отверстия под конические или цилиндрические штифты, которые фиксируют рейку от смещения при резких реверсах и аварийных остановках. Рекомендуется располагать крепеж с шагом не более 100–150 мм для исключения прогиба рейки под нагрузкой.

Для фиксации крайних точек каждого сегмента рейки нужно использовать калиброванные штифты, чтобы обеспечить стабильность геометрии привода.

Для обеспечения плавного хода и минимизации люфта необходимо точно выставить расстояние между делительными линиями рейки и шестерни.

Существует два основных конструктивных метода регулировки. Первый - использование эксцентриковых валов или подвижных плит для крепления приводного мотора, что позволяет физически поджимать шестерню к рейке. Второй применение подпружиненных кареток, которые обеспечивают безлюфтовое зацепление за счет постоянного прижима.

Важно не «пережать» пару, так как отсутствие минимального теплового зазора приведет к перегреву, повышенному шуму и ускоренному износу вершин зубьев. Оптимальный зазор проверяется с помощью щупа или по пятну контакта с использованием маркировочной краски. В высокоточных системах используйте шестерни со встроенным механизмом компенсации люфта для достижения максимальной повторяемости позиционирования.

Тыльная поверхность зубчатой рейки - технологическая база, относительно которой нарезаются и шлифуются зубья. Любая непараллельность «спинки» и делительной линии зубьев приведет к тому, что при монтаже рейки на ровную станину шестерня будет входить в зацепление на разную глубину. Это спровоцирует неравномерный износ и пульсацию скорости перемещения.

На производстве тыльная и боковые поверхности рейки проходят обязательное чистовое фрезерование или шлифование в строгий размер (допуск h6 или h7). Высокая плоскостность основания обеспечивает плотное прилегание к станине по всей длине, что исключает вибрации при работе привода.

При приемке следует проверить перпендикулярность боковых граней к основанию, так как это определяет точность позиционирования рейки в посадочном пазу оборудования.

Реечные передачи чувствительны к попаданию абразивной пыли, стружки и окалины в зону зацепления. Твердые частицы, попадая между зубом шестерни и рейкой, работают как наждак, быстро разрушая упрочненный слой металла. Для защиты узлов в станках применяют защитные гофрочехлы или телескопические кожухи.

Также эффективно использование щеточных очистителей, которые монтируются на каретке и сметают мусор перед шестерней. В ряде случаев для открытых передач применяют «сухую» смазку, которая не притягивает пыль.

Использование реек с защитным оксидированием или азотированием повышает коррозионную стойкость в условиях высокой влажности. Регулярная очистка и осмотр состояния зубьев позволяют вовремя заметить износ и предотвратить дорогостоящую замену всей приводной системы.

Изготовление цельных реек большой протяженности требует использования станков с длинным рабочим столом и специальной системы поддержек. Главная технологическая трудность - накопление погрешности шага зуба по всей длине изделия. При нарезке длинной рейки инструмент постепенно изнашивается, а заготовка может нагреваться, что ведет к микроскопическому изменению размеров.

Для минимизации этих факторов на предприятиях используют станки с ЧПУ, оснащенные системалами температурной компенсации и лазерным контролем положения фрезы. Важно обеспечить надежный прижим заготовки по всей длине, чтобы исключить её вибрацию в процессе резания.

Производство цельных длинных реек дороже стыковочных вариантов, но гарантирует отсутствие проблем с юстировкой стыков. Это критично для прецизионных портальных систем и тяжелых токарных станков.

Эффективная смазка - залог долговечности пары «рейка-шестерня»: она снижает трение и отводит тепло из зоны контакта. Для скоростных передач рекомендуется использовать автоматические системы импульсной подачи жидкого масла. Для умеренных скоростей и тяжелых условий эксплуатации применяют консистентные смазки с противозадирными присадками (EP-смазки).

Современное технологичное решение - использование войлочных шестерен-аппликаторов, которые постоянно касаются рейки и равномерно распределяют тонкий слой масла по всему профилю зубьев. Это исключает избыточный расход смазки и загрязнение оборудования.

Важно следить за совместимостью смазочного материала и материала рейки, особенно если используются детали из нейлона или композитов. Регулярное обновление смазочного слоя предотвращает появление задиров и существенно снижает уровень шума при работе механизма.

Выявление износа позволяет заменить рейку до момента выхода из строя всего привода. Основные симптомы - повышенный шум («хруст») при работе, рывки каретки и ухудшение точности позиционирования (рост люфта). Визуально проблемы проявляются в изменении формы профиля зуба: вершины становятся острыми, а на боковых поверхностях появляются вмятины, риски или характерные пятна питтинга (выкрашивания металла).

Для точной оценки используется штангензубомер, измеряющий толщину зуба по постоянной хорде. Если износ превышает 10–15% от первоначальной толщины, деталь подлежит замене.

Рекомендуется менять рейку одновременно с приводной шестерней, так как работа старой шестерни по новой рейке приведет к мгновенной порче профиля зубьев из-за несовпадения приработанных поверхностей.
