Изготовление ведомых шестерен

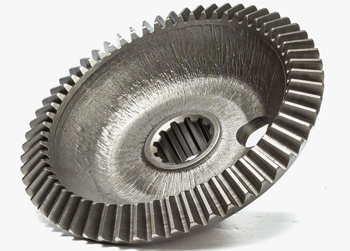

В любой зубчатой паре ведомая шестерня выполняет задачу приема вращательного момента от ведущего элемента и его передачи на исполнительный вал. Технически ведомую деталь чаще называют зубчатым колесом, так как в большинстве понижающих редукторов она имеет значительно больший диаметр, чем ведущая малая шестерня.

Главная функция этого узла заключается в преобразовании энергии: за счет разницы в количестве зубьев происходит снижение частоты вращения вала с одновременным пропорциональным увеличением крутящего момента. При изготовлении ведомых шестерен инженеры учитывают, что это изделие подвергается более частому циклическому нагружению каждого зуба в сравнении с малой шестерней при равном времени работы.

Правильный расчет геометрии ведомого колеса позволяет оптимизировать тяговые характеристики машин, обеспечивая плавность хода и требуемую мощность на выходном валу оборудования.

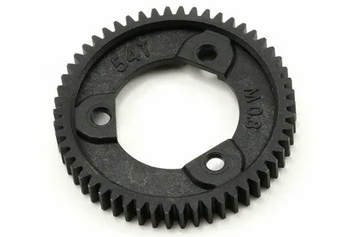

Выбор материала для изготовления ведомой шестерни зависит от габаритов изделия и от требуемого ресурса. Поскольку ведомые колеса обычно массивнее ведущих, к стали предъявляют высокие требования по прокаливаемости и вязкости сердцевины.

В отечественном машиностроении базовой маркой является сталь 40Х, которая после закалки и отпуска обеспечивает отличную прочность. Для тяжелонагруженных передач грузовых автомобилей и промышленного оборудования используют легированные сплавы типа 20ХН3А или 18ХГТ. Эти марки содержат никель и хром, что гарантирует высокую ударную вязкость и сопротивляемость усталостному разрушению. При производстве ведомых шестерен для работы в агрессивных средах применяют коррозионностойкие стали типа 40Х13.

Использование качественного сырья позволяет ведомой детали выдерживать колоссальные нагрузки без деформации ступицы и выкрашивания зубчатого венца на протяжении 10 и более лет.

При изготовлении ведомых шестерен метод горячей объемной штамповки считается более прогрессивным и экономически выгодным способом получения заготовок. В отличие от свободной ковки, где форма детали придается последовательными ударами без жесткого ограничения объема, штамповка происходит в закрытых формах. Это позволяет получать изделия с минимальными припусками на последующую механическую обработку, что экономит до 30% металла.

Технически штампованная заготовка обладает более однородной структурой: волокна металла ориентированы вдоль контура зуба, что значительно повышает прочность венца на излом. Штамповка обеспечивает высокую повторяемость размеров, что критично для серийного производства.

Несмотря на необходимость изготовления дорогостоящей оснастки, этот метод существенно снижает трудоемкость токарных операций и позволяет выпускать ведомые колеса сложной конфигурации с высокой скоростью.

Термическая подготовка заготовок - обязательный этап, предшествующий нарезанию зубьев. После штамповки или ковки в металле остаются значительные внутренние напряжения и неоднородность зерна. Отжиг подразумевает медленный нагрев детали в печи с последующим остыванием вместе с ней, что делает сталь более мягкой и податливой для резца. Нормализация отличается охлаждением на спокойном воздухе и направлена на измельчение структуры металла.

При изготовлении ведомых шестерен эти процедуры гарантируют, что в процессе финишной обработки деталь не изменит свою геометрию из-за высвобождения скрытых напряжений. Правильно проведенная термоподготовка обеспечивает стабильность размеров и высокую чистоту поверхности при нарезании зубьев, что существенно снижает риск появления микротрещин и увеличивает срок службы режущего инструмента на зубофрезерных станках с числовым программным управлением.

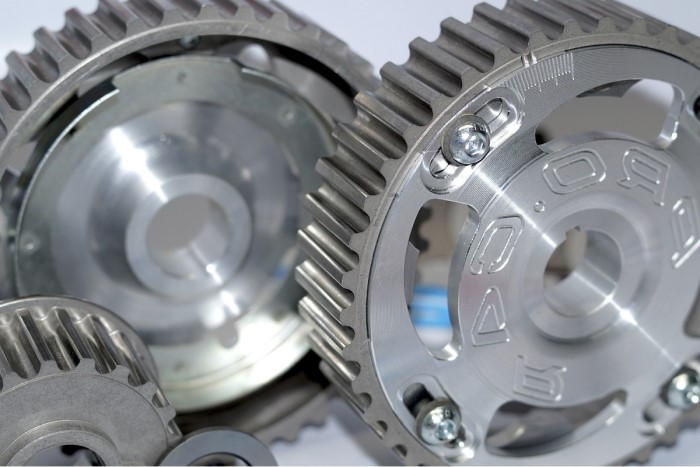

Ведомая шестерня обычно устанавливается на вал с высокой точностью, поэтому параметры посадочного отверстия и торцевых поверхностей должны быть безупречными. После предварительной обточки заготовка проходит чистовую обработку на токарных станках с программным управлением. Это позволяет выдерживать допуски в пределах нескольких сотых долей миллиметра. Идеальная плоскостность торцов и цилиндричность отверстия исключают осевое и радиальное биение шестерни при вращении.

При изготовлении ведомых колес любое отклонение от соосности вызовет неравномерный износ зубьев и повышенную нагрузку на подшипниковые узлы. Высокая точность обработки на современных станках гарантирует правильное базирование детали при последующем нарезании зубьев, что является залогом тихой работы передачи и исключает необходимость длительной притирки пары при сборке механизма.

Нарезание зубьев на ведомых колесах диаметром свыше 500 мм требует применения мощных зубофрезерных станков и специализированного инструмента. Процесс осуществляется методом обкатки, при котором вращение фрезы и заготовки строго синхронизировано. Для ведомых шестерен важно обеспечить точный профиль зуба, соответствующий ведущей шестерне, чтобы исключить кромочный контакт.

При изготовлении крупногабаритных деталей мастера часто применяют метод постепенного снятия металла за несколько проходов, что предотвращает перегрев заготовки и инструмента. Контроль шага зацепления и толщины зуба проводится на каждом этапе. Точность формирования венца напрямую влияет на коэффициент полезного действия передачи: малейшая ошибка в геометрии приведет к потере мощности на трение и ускоренному износу всей системы.

Современные цифровые системы контроля позволяют диагностировать профиль зуба с точностью до микрона.

Цементация - основной метод химико-термического упрочнения для деталей, работающих в условиях высокого контактного давления. Суть процесса заключается в насыщении поверхностного слоя стали углеродом в специальных печах с газовой средой. Последующая закалка создает на зубьях слой сверхвысокой твердости толщиной от 0,8 до 2 мм.

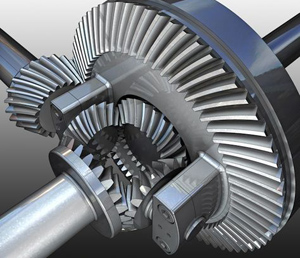

Техническое преимущество цементации при изготовлении ведомых шестерен состоит в получении «пирога»: твердая поверхность эффективно сопротивляется истиранию и питтингу, а вязкая сердцевина поглощает энергию ударов, предотвращая поломку зуба у основания. Это особенно важно для мостовых систем автомобилей и тяжелой строительной техники.

Качественно проведенная цементация увеличивает ресурс зубчатой пары по сравнению с деталями, прошедшими только объемную закалку, обеспечивая надежность трансмиссии при пиковых нагрузках.

Шлифование зубьев - завершающая операция, устраняющая деформации, возникшие при закалке. При изготовлении ведомых шестерен шлифовка боковых поверхностей зубьев позволяет добиться высокой точности. Технически это обеспечивает идеально гладкое зацепление с минимальным коэффициентом трения.

Шлифованная поверхность способствует формированию устойчивой масляной пленки в зоне контакта, что предотвращает прямой контакт металла о металл. Это не только снижает уровень шума до 20 децибел, но и практически исключает нагрев редуктора при длительной работе.

Использование прецизионных зубошлифовальных станков с алмазными кругами позволяет восстановить теоретический эвольвентный профиль зуба, что гарантирует равномерное распределение нагрузки по всей ширине венца. Финишное шлифование существенно замедляет процесс естественного износа и повышает общий коэффициент полезного действия всей зубчатой передачи.

Система контроля качества включает инструментальные замеры и неразрушающие методы дефектоскопии. На этапе выходного контроля проверяют радиальное биение зубчатого венца, погрешность основного шага и толщину зуба по хорде. Важнейший тест - проверка пятна контакта в паре с эталонной шестерней: краска должна распределяться равномерно по рабочей поверхности зуба без смещения к краям.

Для выявления скрытых дефектов структуры металла, таких как закалочные трещины или раковины, при изготовлении используют магнитную или ультразвуковую дефектоскопию. Твердость поверхности проверяется электронными твердомерами в нескольких точках. Каждый комплект ведомых шестерен сопровождается паспортом изделия, где зафиксированы результаты испытаний.

Такой жесткий подход гарантирует заказчику полную техническую совместимость детали с механизмом и долговечность работы узла под расчетной нагрузкой.

Ведомые шестерни с внутренним расположением зубьев часто применяют в планетарных передачах и поворотных механизмах кранов. Изготовление таких деталей технически сложнее, чем производство внешних колец.

Для формирования внутреннего венца используют зубодолбежные станки или специальные протяжки. Главная сложность заключается в ограниченном пространстве для движения режущего инструмента и трудностях с отводом стружки.

При проектировании шестерен инженеры обеспечивают высокую точность концентричности внутреннего венца относительно наружного диаметра корпуса. Внутреннее зацепление обладает более высоким коэффициентом перекрытия, что позволяет передавать большие моменты при меньших габаритах.

При производстве таких изделий из легированных сталей особое внимание уделяется чистоте обработки впадин зубьев, так как скопление продуктов износа внутри закрытого венца может привести к быстрому заклиниванию передачи.

Химическое оксидирование, или воронение, применяется для защиты ведомой шестерни от атмосферной коррозии и улучшения условий приработки. В процессе обработки на поверхности стали образуется тонкая пленка оксида железа темного цвета. Эта пленка имеет микропористую структуру, которая превосходно удерживает смазочные материалы.

При изготовлении шестерен воронение позволяет избежать появления ржавчины при хранении на складе и транспортировке. Техническое преимущество вороненого слоя - снижение риска появления задиров в первые часы работы новой детали в составе редуктора. Масло, накопленное в порах покрытия, обеспечивает надежную смазку до момента полной приработки поверхностей зубьев.

Кроме того, воронение не меняет геометрические размеры детали, что позволяет обрабатывать прецизионные шестерни с жесткими допусками. Это доступный и эффективный способ повышения надежности инструмента в условиях переменной влажности.
