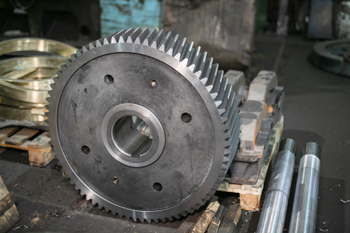

Изготовление прямозубых шестерен

Прямозубые цилиндрические передачи обладают одним из самых высоких показателей коэффициента полезного действия среди всех типов механических передач, достигающим 99%. Это обусловлено отсутствием осевых усилий при работе зацепления.

В отличие от косозубых пар, где часть энергии тратится на создание бокового давления на подшипники, в прямозубой передаче вся нагрузка направлена радиально. Это техническое свойство позволяет существенно снизить потери на трение в опорах валов и упростить конструкцию корпуса редуктора.

При изготовлении прямозубых шестерен обеспечивается минимальное тепловыделение, что позволяет использовать менее вязкие масла и упрощать системы охлаждения. Высокая эффективность делает прямозубые колеса незаменимыми в механизмах, где важна максимальная передача мощности при минимальных энергозатратах, например, в приводах высокоточных станков и подъемных агрегатах.

Высокий уровень шума и вибрации при работе прямозубых шестерен связан с особенностями входа зубьев в контакт. Технически в такой передаче зацепление происходит мгновенно по всей ширине зуба, что сопровождается резким микроударом. Каждый такой контакт генерирует звуковой импульс, частота которого зависит от скорости вращения и количества зубьев.

При изготовлении прямозубых шестерен даже идеальная точность профиля не может полностью устранить этот эффект, так как он заложен в самой кинематике процесса. По мере износа зацепления шум нарастает из-за увеличения бокового зазора.

Чтобы минимизировать акустический дискомфорт, на производстве применяют методы прецизионного шлифования и фланкирования зубьев - небольшого скругления вершин, что смягчает момент входа в контакт. Прямозубые пары обычно рекомендуются для тихоходных узлов или механизмов, где шумность не является критическим эксплуатационным фактором.

Для изготовления прямозубых колес, работающих под средними и высокими нагрузками, применяют конструкционные и легированные стали с хорошей способностью к упрочнению. Наиболее распространена сталь 45, которая после нормализации или улучшения обеспечивает надежную работу в приводах общего назначения.

Для более ответственных деталей используют легированную сталь марки 40Х. Наличие хрома повышает прокаливаемость металла, гарантируя однородную твердость зубчатого венца. При производстве шестерен, испытывающих ударные нагрузки, выбирают стали типа 20Х или 18ХГТ с последующей цементацией. Это позволяет получить сверхтвердый поверхностный слой при вязкой сердцевине.

Правильный выбор марки стали позволяет увеличить ресурс зацепления, предотвращая выкрашивание кромок и излом зубьев у основания, что часто случается при использовании некачественного сырья.

Чугунные прямозубые шестерни применяют преимущественно в открытых передачах крупных машин и в узлах с невысокими скоростями вращения. Для производства используют серый чугун СЧ20 или высокопрочный чугун с шаровидным графитом.

Техническое преимущество чугуна заключается в его отличных антифрикционных свойствах и способности эффективно гасить вибрации. Благодаря пористой структуре графита такие детали могут кратковременно работать в условиях дефицита смазки без риска мгновенного заклинивания.

Однако при изготовлении следует учитывать хрупкость материала: чугунные зубья плохо сопротивляются изгибающим и ударным нагрузкам. По сравнению со сталью несущая способность чугунного зацепления значительно ниже. Чугунные шестерни - экономически выгодное решение для ручных приводов лебедок, сельскохозяйственных машин и вспомогательных механизмов станочного оборудования.

Государственный стандарт 1643-81 устанавливает 12 классов точности для цилиндрических передач, определяющих допуски на геометрические параметры зубьев. Самыми востребованными при изготовлении прямозубых шестерен являются 7-й и 8-й классы, обеспечивающие стабильную работу в большинстве редукторов.

6-й класс точности считается повышенным и требует обязательного зубошлифования после закалки, что увеличивает стоимость детали почти вполовину. Прецизионные шестерни 5-го и 4-го классов применяют в скоростных и делительных механизмах, где недопустимы ошибки шага.

Чем выше класс точности, тем равномернее распределяется нагрузка между зубьями и тем ниже динамические удары при вращении. Переход от 8-го класса к 6-му позволяет увеличить долговечность передачи почти в два раза за счет снижения вибрационного износа и обеспечения идеального пятна контакта по всей ширине венца.

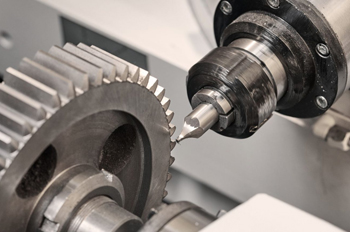

Обкатка - наиболее точный и производительный способ изготовления прямозубых шестерен. Процесс основан на имитации работы зубчатой пары, где инструментом служит червячная фреза, а заготовкой - будущее колесо.

Во время вращения фреза совершает поступательное движение вдоль оси шестерни, а заготовка вращается синхронно с ней. Технически фреза постепенно вырезает в металле впадины, формируя эвольвентный профиль зуба. Этот метод гарантирует высокую точность шага и исключает погрешности, возникающие при использовании пальцевых или дисковых фрез.

При производстве серийных партий на станках с числовым программным управлением достигается идеальная повторяемость геометрии. Обкатка позволяет нарезать зубья с любым модулем и количеством, обеспечивая правильное зацепление без необходимости сложной ручной подгонки деталей при сборке механизма.

Поверхностная закалка токами высокой частоты (ТВЧ) - оптимальный метод термической обработки прямозубых шестерен из среднеуглеродистых сталей типа 45 или 40Х. Процесс заключается в быстром нагреве зубчатого венца электромагнитным полем с последующим резким охлаждением. Технически это позволяет создать закаленный слой твердостью до 50 или 55 единиц по шкале Роквелла на глубину от 1 до 3 мм.

Главное преимущество метода - сохранение мягкой и прочной сердцевины заготовки, которая эффективно гасит энергию ударов. При изготовлении шестерен закалка ТВЧ минимизирует температурные деформации детали по сравнению с объемной закалкой в печи. Это крайне важно для прямозубых колес, так как позволяет избежать искривления зубьев и сохранить точность шага.

Правильно упрочненный венец успешно сопротивляется истиранию и значительно отодвигает момент появления питтинга на рабочих поверхностях.

Конструктивная особенность прямозубого зацепления в том, что линия контакта зубьев параллельна осам вращения колес. В момент контакта нормальная сила давления действует строго в плоскости вращения. С инженерной точки зрения это означает, что вектор силы раскладывается только на окружную и радиальную составляющие, а осевая равна нулю.

Это фундаментальное преимущество при изготовлении механизмов: валы не стремятся сместиться вдоль своей оси, что избавляет от необходимости установки дорогих и массивных упорных подшипников. Достаточно использовать обычные радиальные шарикоподшипники, что снижает общую металлоемкость и габариты агрегата.

Прямозубые пары идеально подходят для конструкций с плавающими валами и механизмов, где требуется частое осевое переключение скоростей, например, в классических механических коробках передач станков.

Прямозубые пары с внутренним венцом применяют в планетарных передачах и поворотных механизмах для экономии пространства и увеличения коэффициента перекрытия. Изготовление таких деталей технически сложнее производства внешних колец.

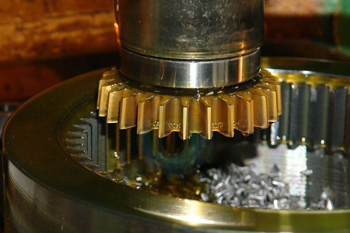

Основной метод нарезания зубьев - зубодолбление на специальных станках, где режущий инструмент (долбяк) совершает возвратно-поступательные движения внутри заготовки. При проектировании важно учитывать риск интерференции: соударения вершин зубьев при входе в зацепление, что требует специфической коррекции профиля. Внутреннее зацепление обладает более высокой нагрузочной способностью, так как вогнутая поверхность зуба большего колеса лучше прилегает к выпуклой поверхности малой шестерни.

Качественно изготовленное внутреннее кольцо обеспечивает компактность привода и повышенную плавность хода по сравнению с внешними прямозубыми парами.

Для запуска производства прямозубой шестерни заказчик должен предоставить ключевые параметры зацепления. Основные характеристики - количество зубьев, модуль и внешний диаметр колеса. Необходимо также указать ширину зубчатого венца и параметры посадочного места: диаметр отверстия, допуск на посадку и размеры шпоночного паза или шлицев.

При отсутствии чертежа допускается изготовление по образцу, однако в этом случае важно предоставить и ответную шестерню пары для проверки межцентрового расстояния и пятна контакта.

Заказчик должен также определить требования к твердости металла и точности изготовления (класс точности). Полная информация в техническом задании избавляет от необходимости дорогостоящих переделок и гарантирует, что новая деталь идеально подойдет к существующему механизму, обеспечивая его бесперебойную работу.
