Изготовление эвольвентных шестерен

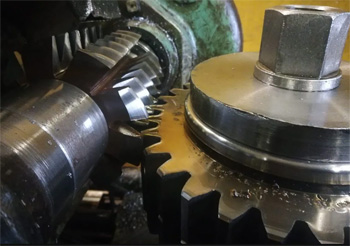

изготовление эвольвентных шестерен для конических пар
изготовление эвольвентных шестерен для конических пар

Эвольвентные шестерни на заказ относятся к элементам зубчатой передачи и образуют так называемое “эвольвентное зацепление”. В отличие от родственных ему циклоидальных соединений шестерен отличаются более простым способом производства и большей функциональностью. Они обеспечивают плотный контакт деталей и безопасную для механизма передачу значительного усилия.

Особенности эвольвентных шестерен и соединений

Название этому типу контакта деталей дали зубья шестерен, выполненные в форме эвольвент, то есть элементов, имеющих искривленную форму. Зубчатую передачу на их основе еще в 18-м столетии впервые представил математик и механик Леонард Эйлер. Он доказал, что именно эвольвента имеет преимущество перед другими кривыми, которые на тот момент использовались в механике, а у изготовления эвольвентных шестерен отличный потенциал.

Главная особенность эвольвенты заключается в переменном радиусе кривизны. В ее основе - точка, расположенная на условной прямой линии, по которой происходит обкатка. В этом случае не наблюдается свойственного другим типам зацеплений скольжения. Эвольвентная шестерня движется мягко и плавно, в то же время гарантируя плотное и стабильное сцепление.

Проектирование эвольвентной шестерни

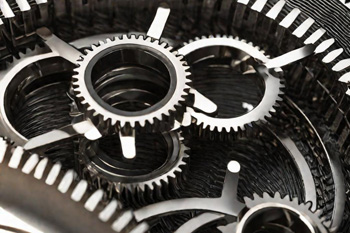

изготовление эвольвентных шестерен оживляет самые сложные механизмы
изготовление эвольвентных шестерен оживляет самые сложные механизмы

Шестерни стандартных типоразмеров создают по уже имеющимся чертежам. Если необходимо заказать эвольвентные шестерни с уникальными параметрами, работа над такими деталями начинается с проекта. Кроме шага и количества зубьев инженеры рассчитывают такие величины, как угол профиля и коэффициент смещения.

Под окружным шагом может пониматься расстояние между двумя равноудаленными точками на двух находящихся рядом зубьях. Такой шаг называют “угловым”. Наравне с ним может выводиться и угловой, при котором “единицей измерения” становится центральный по отношению к дуге делительной окружности угол.

Количество зубьев на эвольвентных шестернях на заказ может быть различным, а размещаться на окружности они могут плотнее или реже. Чтобы определить, сколько их будет на детали, проектировщики опираются на ее диаметр.

Сфера применения эвольвентных шестерен

Надежность зацепления в механизмах с эвольвентными шестернями оценили ведущие отрасли промышленности. В автомобилестроении они становятся частью механизма в коробке передач. Эвольвентные передачи используют в сборке техники для оборонной, аграрной, строительной и судостроительной отраслей, подъемного оборудования, часовых механизмов. Кроме надежности и производительности привлекает такое качество шестерен этого типа, как бесшумность в процессе работы.

Способы формирования зубьев на эвольвентных шестернях

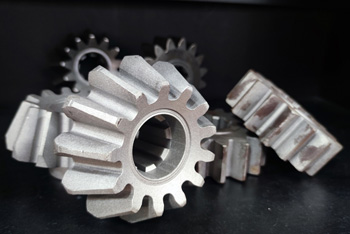

процесс изготовление эвольвентных шестерен: зубья приобретают форму
процесс изготовление эвольвентных шестерен: зубья приобретают форму

Все технологии изготовления эвольвентных шестерен, а конкретно создания их зубьев, можно условно разделить на классические и современные. К классическим относятся копирование и обкатка.

При копировании зуб формируется инструментом, имеющим аналогичные впадине очертания. По сути, инструмент в этом случае вырезает в металле “сам себя”. Чтобы добиться такого результата, применяют фрезы двух типов - пальцевые и дисковые. Процесс достаточно трудоемок, каждое углубление образуется постепенно и в порядке очередности. Копирование выручает при обработке больших заготовок и для изготовления таких же габаритных деталей.

При обкатке равномерно движущийся инструмент формирует с заготовкой то самое зацепление, которое потом будет у шестерни и сопутствующей детали. В качестве инструмента здесь могут выступать долбяк, рейка или червячная фреза.

Заказать эвольвентные шестерни можно и по более современным, точным, но нередко трудоемким технологиям. К ним, в частности, относятся электроэрозионная резка, 3D-печать и скайвинг (нечто среднее между долбением и обработкой фрезой-червяком).

Эвольвентные шестерни - напрямую с заводов

Необходимость в шестернях может возникнуть в двух случаях - для сборки новой техники или ремонта старой. И в той, и в другой ситуации заказчику нужны качественные детали, изготовленные с гарантией. Особенно если техника импортная, необходимые комплектующие очень дороги или их просто нет, а требуется срочная замена. В этом случае на помощь приходят технологии импортозамещения, когда в условиях отечественных предприятий создаются детали, совпадающие с импортными по техническим характеристикам.

Наши партнеры - ведущие предприятия столицы и регионов России - на “отлично” владеют всеми технологиями производства эвольвентных шестерен на заказ: от выпуска по образцу до разработки уникальных, ранее не существовавших деталей. Они гарантируют качество каждого изделия и готовы начать работу над вашим проектом уже сегодня. Всё, что требуется от вас, - вовремя разместить на нашем сайте тендер и указать в нем как можно более полную информацию.

Вид шестерни Стоимость
Цилиндрическая прямозубая  по договоренности
Цилиндрическая косозубая  по договоренности
Коническая прямозубая по договоренности
Коническая косозубая  по договоренности
Коническая с круговым зубом по договоренности
Шестерня с внутренним зацеплением  по договоренности
