Изготовление двухрядных шестерен

Выбор материала для двухрядных шестерен определяется типом передаваемой нагрузки и скоростью вращения привода. В отечественном машиностроении базовым материалом служит сталь марки 45, которая после закалки обеспечивает достаточную прочность для механизмов средней нагруженности.

Для тяжелонагруженных узлов спецтехники и промышленного оборудования применяют легированную сталь 40Х. Хром в её составе повышает прокаливаемость металла, что позволяет добиться однородной твердости по всей глубине зубчатого венца.

При изготовлении деталей для работы в условиях экстремальных динамических ударов используют цементируемые стали типа 18ХГТ или 20ХН3А. Эти сплавы характеризуются высокой ударной вязкостью сердцевины при сверхтвердой поверхности зубьев.

Правильный подбор металла на этапе проектирования гарантирует, что деталь выдержит многократные циклы зацепления с цепью без выкрашивания кромок и преждевременного износа посадочного отверстия.

При производстве двухрядных шестерен параметр расстояния между центрами двух зубчатых венцов определяющий для ресурса всей передачи. Этот размер должен строго соответствовать межосевому расстоянию пластин двухрядной приводной цепи согласно государственным стандартам.

Если при изготовлении допущена погрешность более 0,05 мм, нагрузка начнет распределяться неравномерно: один ряд зубьев будет воспринимать 90% усилия, а второй останется незагруженным. Это ведет к стремительному растяжению цепи, перегреву подшипников и быстрому разрушению наиболее нагруженного венца шестерни.

Использование высокоточных фрезерных и токарных станков с числовым программным управлением позволяет выдерживать заданный шаг между рядами с идеальной точностью, что обеспечивает синхронную работу обоих рядов зацепления и увеличивает срок службы узла в два раза.

Закалка токами высокой частоты - наиболее эффективный метод термической обработки для двухрядных шестерен. Особенность технологии заключается в локальном нагреве только рабочих поверхностей зубьев, в то время как основание шестерни и ступица остаются в исходном состоянии. Это позволяет добиться твердости в диапазоне от 45 до 52 единиц по шкале Роквелла именно в зоне контакта с роликами цепи.

Техническое преимущество такого метода - отсутствие температурных деформаций всей детали, что крайне важно для сохранения соосности двух рядов зубьев. При изготовлении шестерен закалка токами высокой частоты предотвращает хрупкость ступицы, позволяя ей успешно сопротивляться крутильным колебаниям.

Правильно проведенный цикл упрочнения создает на зубьях износостойкий слой, который эффективно противостоит абразивному воздействию пыли и грязи, попадающих в зону зацепления.

Геометрия зуба шестерни для цепной передачи существенно отличается от профиля эвольвентных шестерен. При изготовлении двухрядных изделий мастера ориентируются на требования ГОСТа 591-69, который определяет радиус впадины, угол заострения и форму боковых поверхностей зубьев.

Профиль должен обеспечивать плавный вход ролика цепи в зацепление и его свободный выход без заклинивания. Малейшее отклонение в радиусе впадины приведет к тому, что цепь будет «набегать» на вершины зубьев, что спровоцирует скачки напряжения и может закончиться обрывом звеньев.

В процессе производства чистовая обработка зубьев выполняется специализированными дисковыми или червячными фрезами. Высокое качество поверхности впадин снижает коэффициент трения и уменьшает уровень шума при работе привода, что особенно важно для оборудования, эксплуатируемого в закрытых цехах.

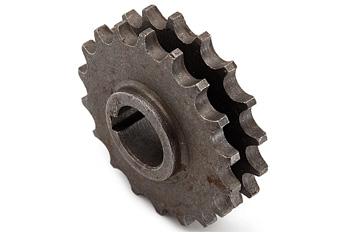

При проектировании двухрядных шестерен инженеры выбирают между изготовлением из цельной заготовки и сваркой двух однорядных звездочек на общей ступице. Монолитная конструкция, полученная методом токарной обработки цельного стального круга или поковки, обладает абсолютной жесткостью. В такой детали отсутствует риск нарушения соосности рядов из-за сварочных деформаций или разрушения шва под воздействием вибрации. Технически монолитная шестерня способна передавать крутящий момент на 30% выше, чем сварной аналог тех же размеров.

При производстве монолитных изделий обеспечивается идеальная параллельность зубчатых плоскостей. Несмотря на более высокую металлоемкость и трудоемкость процесса, именно цельные шестерни считаются эталоном надежности для систем газораспределения двигателей, мощных элеваторов и буровых установок, где недопустим внезапный отказ привода.

Поскольку двухрядные шестерни часто работают в условиях переменных нагрузок и реверса, точность их посадки на вал определяет долговечность всего механизма. При изготовлении шестерен центральное отверстие обрабатывается по высшим квалитетам точности, обычно это 7-й или 8-й класс.

Наиболее надежным методом фиксации считается использование шпоночного паза или шлицевого соединения. Допуск на ширину шпоночного паза контролируется с точностью до 0,02 мм для исключения люфта. Если посадка будет слишком свободной, под действием инерции цепи шестерня начнет «разбивать» вал, что вызовет ударные нагрузки на зубья.

При производстве прецизионных узлов отверстие подвергается финишному шлифованию или протягиванию. Идеальное сопряжение с валом гарантирует отсутствие радиального биения, что критично для поддержания стабильного натяжения цепи и предотвращения её соскальзывания.

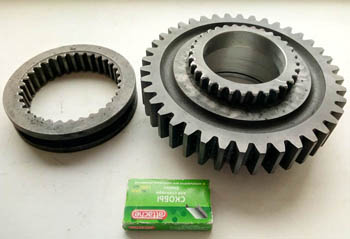

В некоторых специфических механизмах применяются двухрядные шестерни, у которых количество зубьев на двух плоскостях различается. Такие детали служат для одновременного привода двух разных узлов с разными передаточными числами от одной оси.

Техническая сложность изготовления подобных изделий заключается в необходимости обеспечения идеальной балансировки. Разница в диаметрах рядов создает неравномерное распределение массы, что на высоких оборотах порождает вибрацию.

При производстве таких шестерен часто применяются методы облегчения более крупного венца путем сверления технологических отверстий. Особое внимание уделяется жесткости перемычки между рядами, чтобы исключить её скручивание при передаче крутящего момента.

Подобные уникальные детали выпускаются только по индивидуальным чертежам на многоцелевых токарно-фрезерных центрах, обеспечивающих полную соосность обоих венцов.

Чистота обработки поверхностей зубьев напрямую определяет интенсивность износа внутренних пластин и роликов цепи. При изготовлении двухрядных шестерен высокого качества после нарезания зубьев следует этап полировки или финишного шлифования кромок. Если на зубьях останутся микроскопические следы от фрезы или заусенцы, они будут работать как абразив, стачивая металл цепи при каждом контакте.

Снижение шероховатости до уровня 1,6 мкм способствует сохранению масляной пленки в зоне зацепления. Технически это уменьшает тепловыделение и предотвращает «растяжение» цепи, которое на самом деле является износом шарниров. Качественно обработанная шестерня работает значительно тише и позволяет увеличить интервал между смазками в полтора раза.

На современных предприятиях контроль шероховатости проводится профилометрами, что гарантирует соответствие изделия заявленному классу чистоты.

Радиальное и торцевое биение двухрядной шестерни - главная причина преждевременного выхода привода из строя.

Радиальное биение вызывает циклические изменения натяжения цепи при каждом обороте вала. Это приводит к возникновению динамических ударов, которые разрушают подшипники и могут вызвать обрыв звеньев. Торцевое биение провоцирует осевое смещение цепи, из-за чего она начинает тереться о боковые поверхности зубьев, вызывая их ускоренный износ.

При изготовлении шестерен допустимое биение строго ограничивается и обычно не превышает 0,1 мм для средних диаметров. В процессе производства этот параметр контролируется с помощью индикаторных головок на проверочных стендах.

Достижение минимального биения обеспечивается за счет обработки зубьев и посадочного отверстия за одну установку детали на станке, что гарантирует идеальную геометрию вращения.

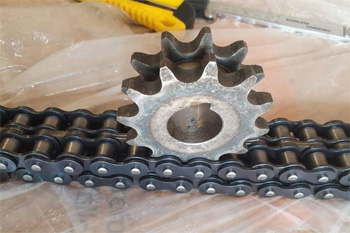

Цепи типа 2ПР - наиболее распространенный стандарт двухрядных приводных цепей в России. При изготовлении шестерен под него важно точно соблюдать геометрические параметры согласно ГОСТу 13568-97.

Ключевой размер - ширина зуба и расстояние между внутренними гранями рядов. Ширина зуба должна обеспечивать свободное вхождение ролика с небольшим осевым зазором для компенсации температурных расширений. Слишком широкий зуб вызовет заклинивание цепи, а слишком узкий приведет к её «рысканию» и быстрому износу боковых пластин.

При производстве используется калиброванная проволока для проверки шага зацепления. Использование качественных фрез, точно соответствующих профилю 2ПР, позволяет получить пятно контакта по всей ширине ролика, что равномерно распределяет нагрузку на металл и исключает возникновение локальных зон перегрева.

Ступица - центральная часть шестерни, через которую передается крутящий момент от вала к зубчатому венцу. Для двухрядных моделей она обычно выполняется более массивной по сравнению с однорядными аналогами. Это техническое требование обусловлено необходимостью обеспечить жесткость конструкции при передаче возросшего в два раза усилия.

Увеличенная длина ступицы позволяет разместить более длинную шпонку или большее количество шлицев. Это снижает удельное давление на вал и предотвращает его смятие.

При изготовлении шестерен на заказ форма ступицы может быть симметричной или смещенной в одну сторону в зависимости от конфигурации корпуса редуктора. Важным этапом производства является торцевая шлифовка ступицы, которая служит базой для установки дистанционных шайб или подшипников. Прочная ступица исключает риск деформации шестерни «тарелкой» при максимальных нагрузках.

Проверка точности изготовления двухрядной шестерни включает замеры толщины зуба и шага зацепления. На этапе выходного контроля используется штангензубомер, который позволяет измерить толщину зуба по хорде на заданном расстоянии от вершины. Эти данные сравниваются с теоретическими значениями чертежа.

Для контроля профиля применяются накладные шаблоны или оптические проекторы, увеличивающие изображение зуба в десятки раз. Малейшая ошибка в форме эвольвенты или радиусе впадины на таких приборах становится очевидной.

При изготовлении ответственных партий шестерен проводится проверка на краску: пару шестерен проворачивают на стенде, анализируя равномерность пятна контакта. Если краска распределяется пятнами, деталь отправляется на повторную доводку. Тщательный контроль гарантирует, что шестерня будет работать плавно, без рывков и преждевременного износа цепи.
