Изготовление червячных шестерен

При изготовлении червячных передач профиль витков червяка определяет технологию его нарезки и качество зацепления.

Архимедов червяк имеет в осевом сечении прямолинейный трапецеидальный профиль. Он прост в производстве, так как может нарезаться обычными резцами на токарных станках, но его сложно шлифовать после закалки. Эвольвентный червяк представляет собой цилиндрическое косозубое колесо с очень малым числом зубьев и большим углом наклона. Его профиль в сечении, перпендикулярном оси, является эвольвентой.

Главное техническое преимущество эвольвентного типа заключается в возможности прецизионного шлифования витков конусным или тарельчатым кругом. Это позволяет добиться высокой степени точности, что необходимо для скоростных и тяжелонагруженных редукторов. Выбор профиля зависит от требований к долговечности и чистоте работы механизма.

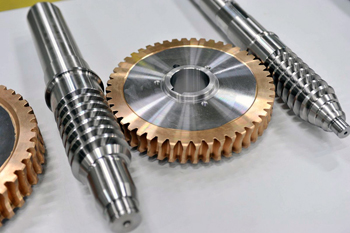

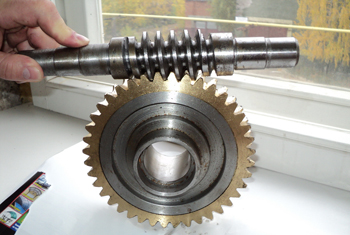

Техническая специфика червячной передачи заключается в преобладании трения скольжения над трением качения. При работе в зоне контакта выделяется большое количество теплоты, что создает риск молекулярного сваривания (заедания) металлов. Для минимизации этого эффекта при изготовлении червяк всегда делают из твердой легированной стали, а венец червячного колеса - из антифрикционного сплава, чаще всего бронзы.

Бронза обладает уникальной способностью к прирабатываемости и низким коэффициентом трения в паре со сталью. При использовании оловянистых бронз типа БрО10Ф1 достигается максимальная сопротивляемость задирам. Если нагрузка велика, а скорость скольжения не превышает пяти метров в секунду, применяют алюминиево-железистые бронзы марки БрАЖ9-4.

Использование чугуна для колеса допустимо только в маломощных ручных приводах, так как его ресурс под динамической нагрузкой в 10 раз ниже, чем у бронзовых изделий.

Червячные передачи имеют самый низкий коэффициент полезного действия среди всех зубчатых механизмов, который может варьироваться от 50 до 90%. Основные потери энергии вызваны трением в зацеплении и подшипниках. Коэффициент полезного действия напрямую зависит от угла подъема витка червяка и количества его заходов. Чем больше заходов имеет червяк (например, 4 вместо 1), тем выше угол подъема и эффективнее передача энергии.

При изготовлении червячных пар для повышения этого показателя используют методы финишного полирования витков червяка и зубошлифования колеса. Снижение шероховатости поверхностей до 0,2 мкм позволяет поднять результат работы. Также решающую роль играет вязкость и химический состав смазки: использование синтетических масел с антифрикционными присадками позволяет существенно сократить тепловые потери и снизить температуру в картере редуктора.

Самоторможение - уникальное свойство червячной передачи, при котором вращение невозможно передать от червячного колеса к червяку. Это происходит в тех случаях, когда угол подъема винтовой линии червяка меньше угла трения в зацеплении (обычно менее 3 или 4 градусов). Технически это означает, что при остановке двигателя ведомый вал блокируется под действием нагрузки.

Данный эффект критически важен при изготовлении подъемных механизмов, лифтов, эскалаторов и лебедок. Он служит дополнительной системой безопасности, предотвращая самопроизвольное падение груза при отключении питания. Однако стоит учитывать, что самотормозящиеся передачи обладают самым низким коэффициентом полезного действия и склонны к быстрому нагреву.

При проектировании таких узлов инженеры тщательно рассчитывают углы зацепления, чтобы гарантировать надежную блокировку при сохранении приемлемой производительности агрегата.

Глобоидная передача отличается от цилиндрической вогнутой формой червяка, которая как бы охватывает часть окружности червячного колеса. С инженерной точки зрения это позволяет увеличить количество зубьев, одновременно находящихся в зацеплении, в три или четыре раза. Площадь пятна контакта в глобоидной паре значительно выше, что дает возможность передавать крутящие моменты, в два раза превышающие показатели стандартных червячных пар тех же размеров.

При изготовлении глобоидных передач достигается высочайшая жесткость и компактность узла. Однако производство таких деталей крайне сложно и требует специального зуборезного оборудования, работающего по методу обкатки в замкнутом пространстве. Шлифовка глобоидного червяка после закалки является уникальной операцией, доступной только на высокотехнологичных предприятиях.

Эти передачи незаменимы в механизмах управления судами, тяжелых прокатных станах и в других системах, где требуется максимальная надежность.

В процессе работы червяк действует на колесо подобно винту в гайке, что порождает мощную осевую силу, направленную вдоль вала червяка. Эта сила стремится выдавить червяк из корпуса, и её величина может достигать нескольких тонн.

При изготовлении редукторов этот фактор диктует необходимость установки радиально-упорных или конических роликовых подшипников, способных воспринимать комбинированные нагрузки. Корпус должен иметь высокую жесткость и усиленные посадочные места, чтобы исключить деформацию и смещение вала. Малейший осевой люфт червяка приведет к нарушению геометрии зацепления, смещению пятна контакта к краям зубьев и их быстрому выламыванию.

Профессиональное производство червячных передач включает обязательную проверку жесткости опорных узлов, так как стабильность положения червяка относительно оси колеса является залогом тихой работы и долговечности всего привода.

Для обеспечения износостойкости винтовой поверхности червяк изготавливают из легированных сталей марок 18ХГТ, 20ХН3А или 40Х. Основной метод упрочнения - цементация с последующей закалкой. Техническая задача заключается в получении поверхностной твердости в диапазоне от 56 до 63 единиц по шкале Роквелла. Глубина упрочненного слоя должна составлять от 1,2 до 2 мм в зависимости от модуля. Такая твердость необходима для успешного сопротивления абразивному износу и контактной усталости.

При изготовлении червяка после закалки обязателен низкотемпературный отпуск для снятия внутренних напряжений, иначе на витках могут появиться микротрещины под нагрузкой. Важно, чтобы сердцевина вала оставалась вязкой для поглощения ударных импульсов.

Качественно закаленный и отшлифованный червяк в паре с бронзовым колесом способен отработать более 10 000 часов без заметного изменения профиля зацепления.

Изготовление червячного колеса осуществляется на зубофрезерных станках методом обкатки. В качестве режущего инструмента используется червячная фреза, параметры которой (диаметр, шаг, профиль) должны быть идентичны параметрам реального червяка, с которым колесо будет работать в паре.

В процессе нарезки заготовка колеса и фреза вращаются синхронно. Фреза постепенно врезается в тело бронзового венца на полную глубину зуба. На станках с числовым программным управлением точность этой синхронизации достигает микронов, что исключает ошибки шага зацепления. Если для конкретной пары нет стандартной фрезы, используют метод нарезки летучим резцом на универсальном оборудовании, однако этот способ менее производителен и требует высочайшей квалификации мастера.

Точное соблюдение технологии обкатки гарантирует получение правильной вогнутой формы зубьев колеса, обеспечивающей максимальную площадь контакта с витками червяка.

Из-за высокого трения скольжения червячные редукторы преобразуют значительную часть мощности в тепловую энергию. Если температура масла превысит 90 или 100 градусов Цельсия, его вязкость упадет и масляная пленка разрушится, что приведет к задирам на бронзовом колесе.

При изготовлении мощных червячных передач инженеры предусматривают меры по принудительному охлаждению. Корпус редуктора снабжают развитым оребрением для увеличения площади теплоотдачи. Часто на вал червяка устанавливают вентилятор для обдува корпуса. В особо нагруженных агрегатах применяют системы циркуляционной смазки с внешними радиаторами (теплообменниками).

Правильный расчет теплового баланса на этапе проектирования позволяет избежать аварийных остановок и гарантирует сохранение свойств смазочного материала в течение всего межсервисного интервала, что критично для непрерывных производственных циклов.

Число заходов червяка (количество независимых винтовых линий) напрямую определяет передаточное отношение и коэффициент полезного действия передачи. Однозаходный червяк позволяет получить максимальное передаточное число при компактных размерах, но обладает самым низким коэффициентом полезного действия и выраженным эффектом самоторможения.

Многозаходные червяки (от 2 до 6 заходов) имеют больший угол наклона витка. При их изготовлении существенно возрастает скорость передачи энергии и улучшаются условия формирования масляного клина. Технически многозаходная передача работает более плавно и меньше греется, но её сложнее изготовить из-за строгих требований к точности взаимного расположения витков. Малейшее отклонение шага между заходами приведет к неравномерной нагрузке и быстрому выходу из строя зубьев колеса.

Многозаходные системы применяются в скоростных приводах, где важна эффективность и высокая частота вращения выходного вала.
