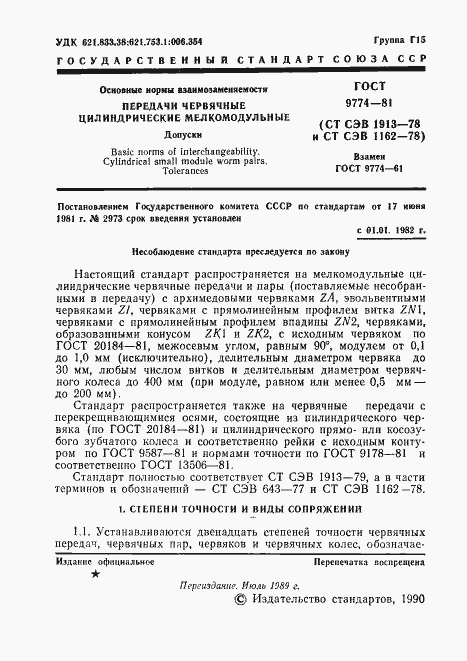

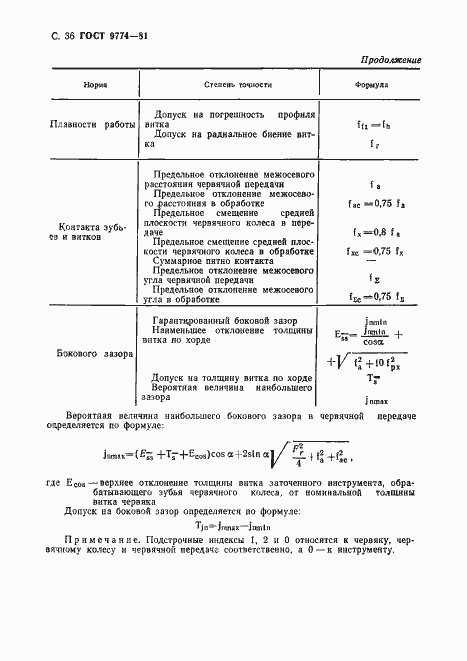

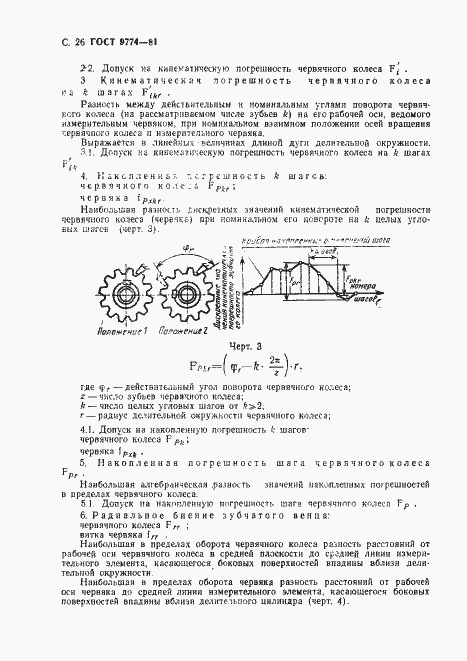

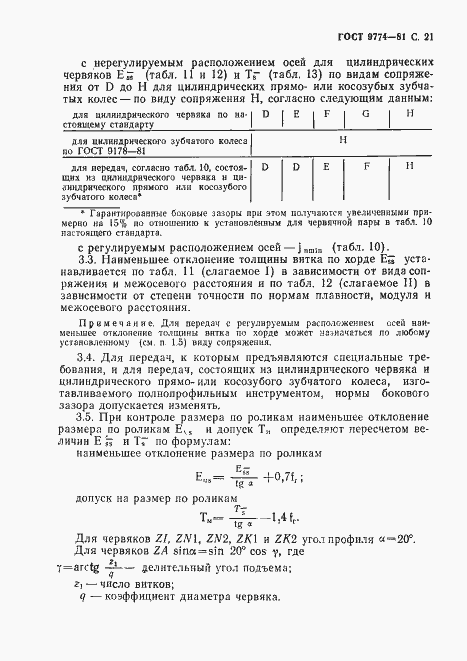

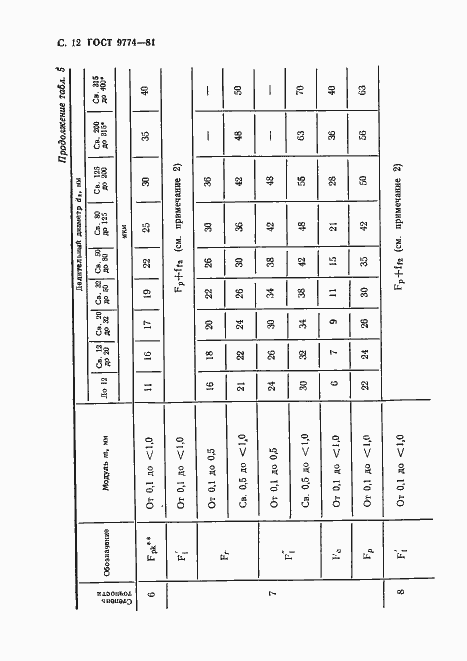

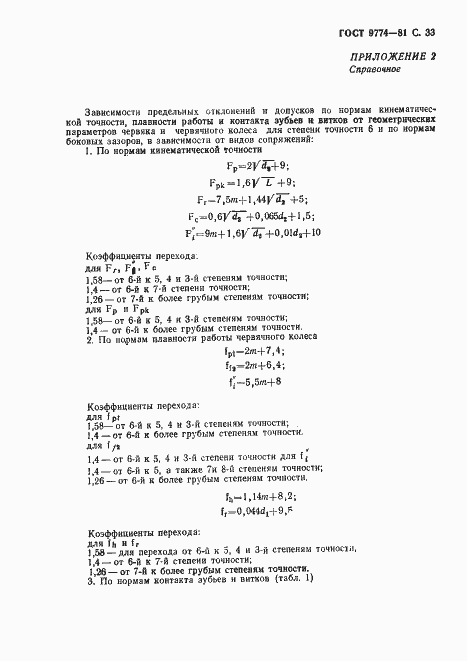

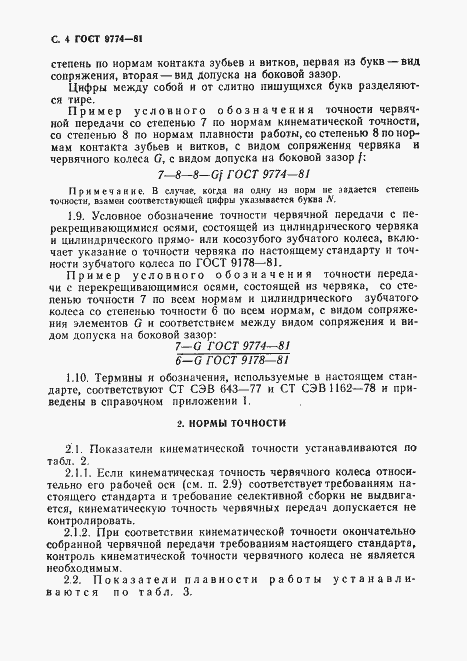

ГОСТ 9774-81 Основные нормы взаимозаменяемости. Передачи червячные цилиндрические мелкомодульные. Допуски

ГОСТ

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ 9774-81

Статус: Действует

Тип: ГОСТ

Название русское: Основные нормы взаимозаменяемости. Передачи червячные цилиндрические мелкомодульные. Допуски

Название английское: Basic requirements for interchangeability. Cylindrical small modyle worm pairs. Tolerances

Даты и сроки

Дата издания: 07-01-89

Дата введения в действие: 01-01-82

Дата завершения срока действия: -

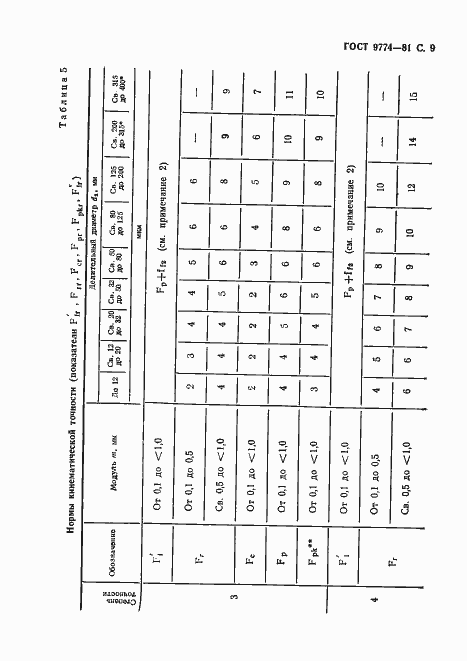

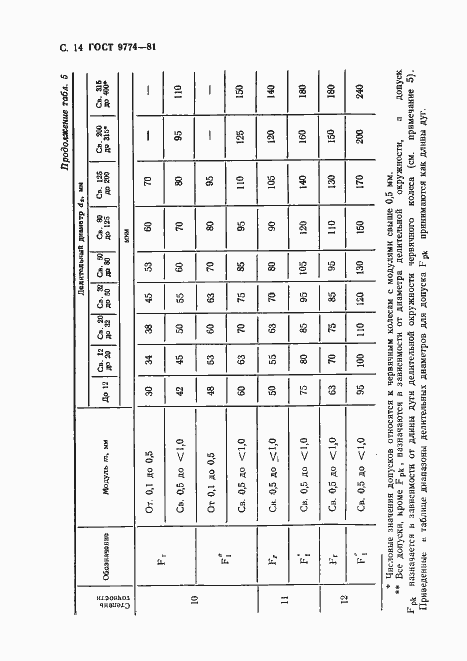

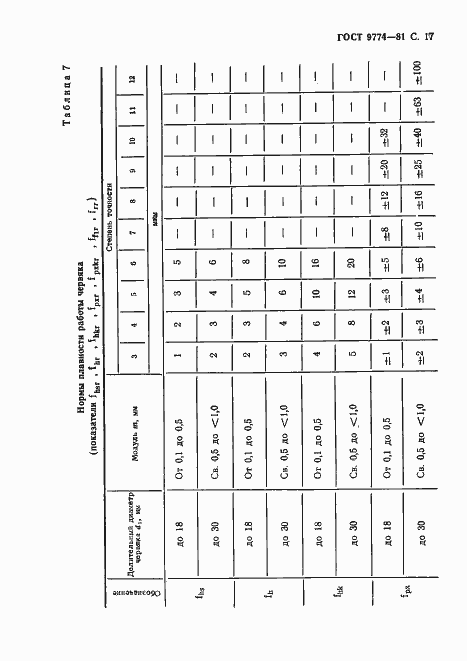

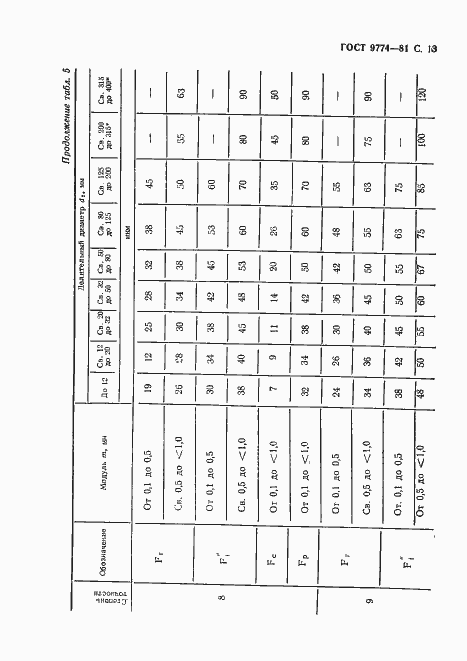

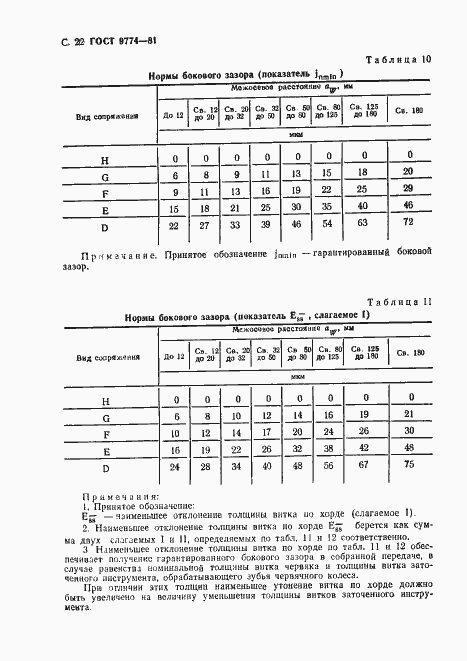

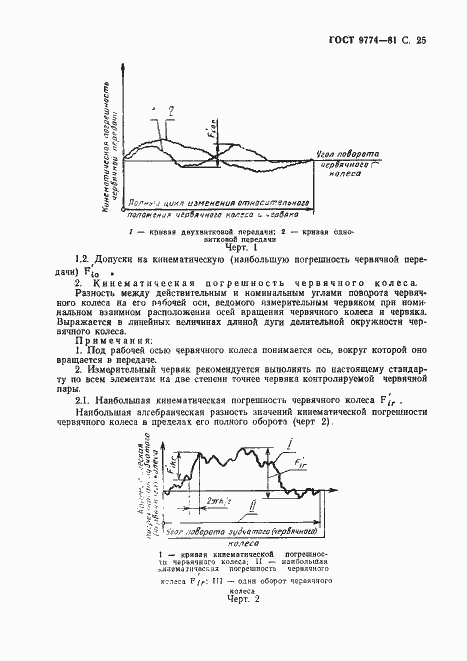

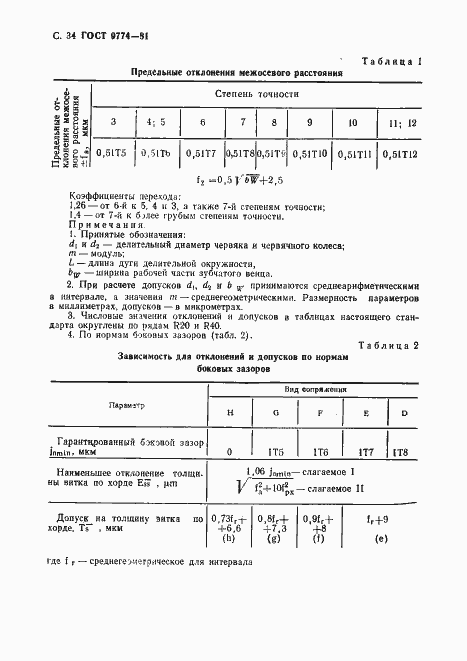

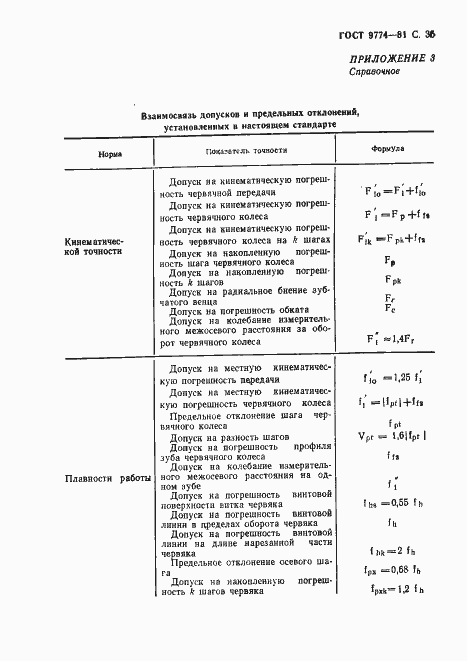

Применение и описание

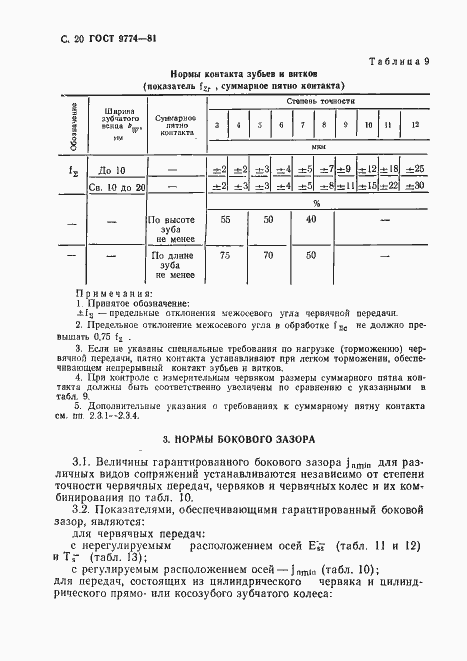

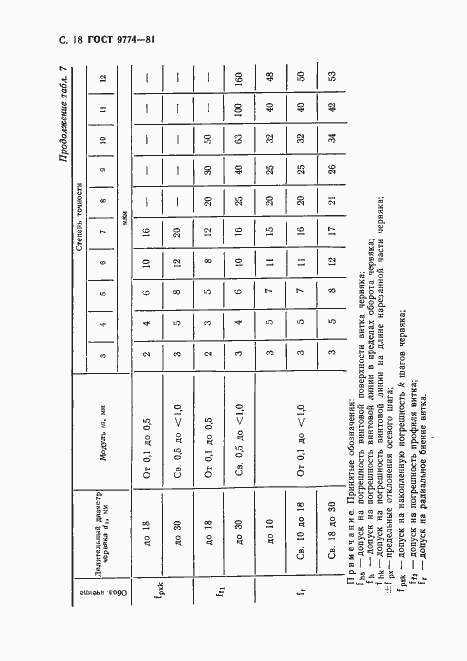

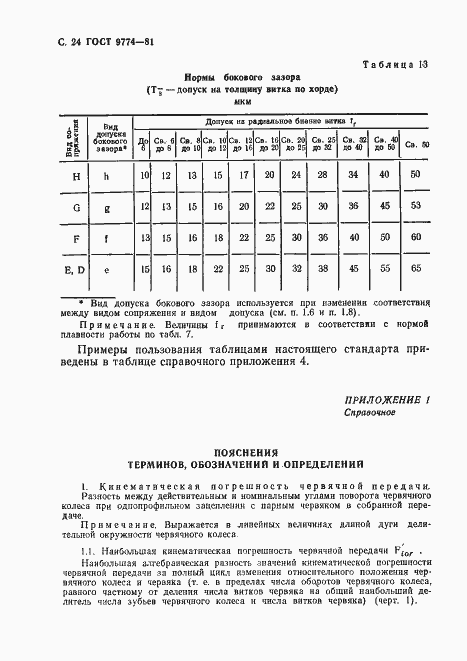

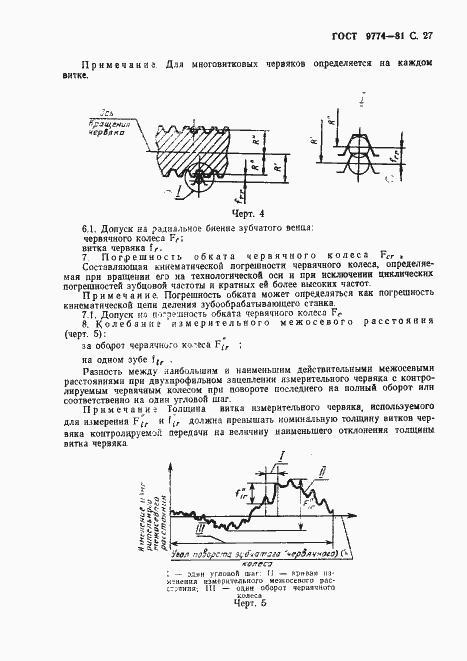

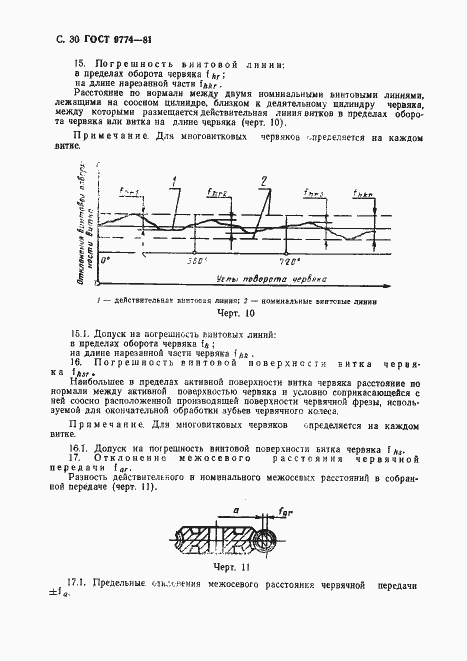

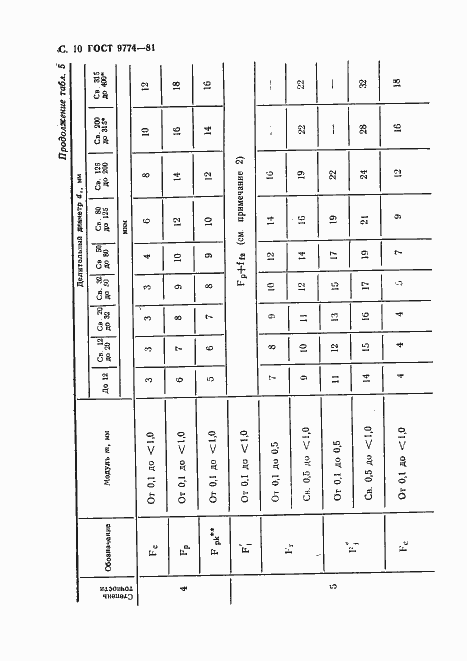

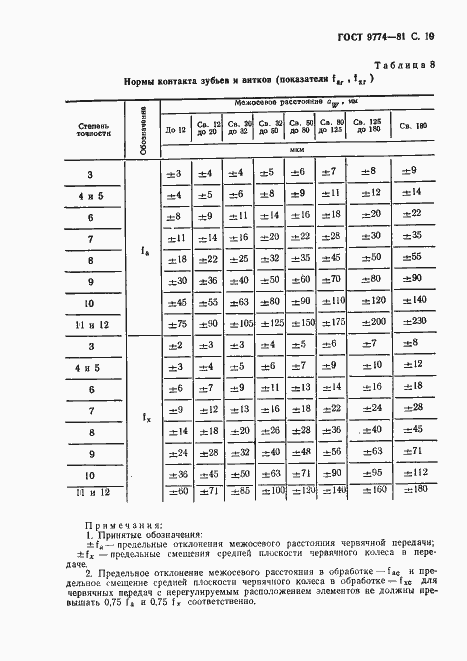

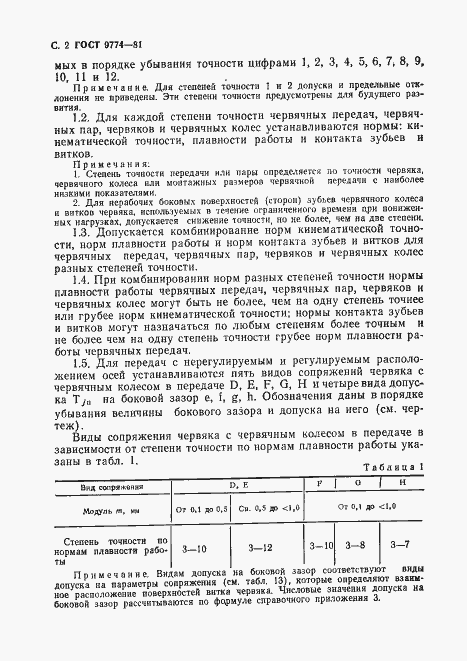

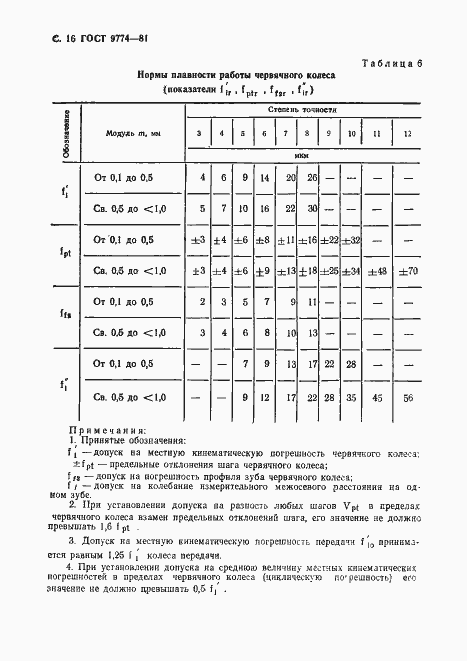

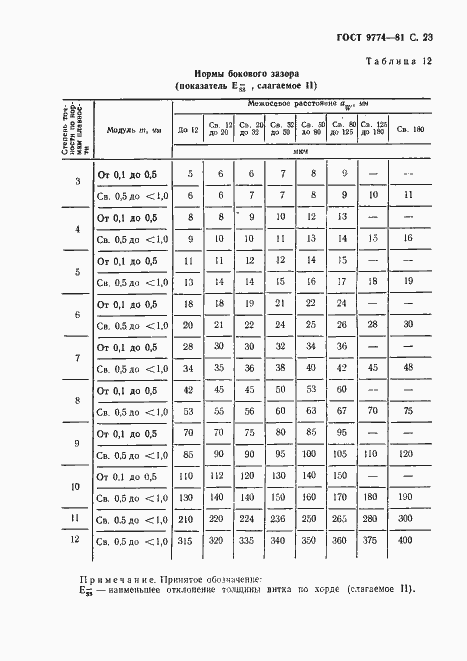

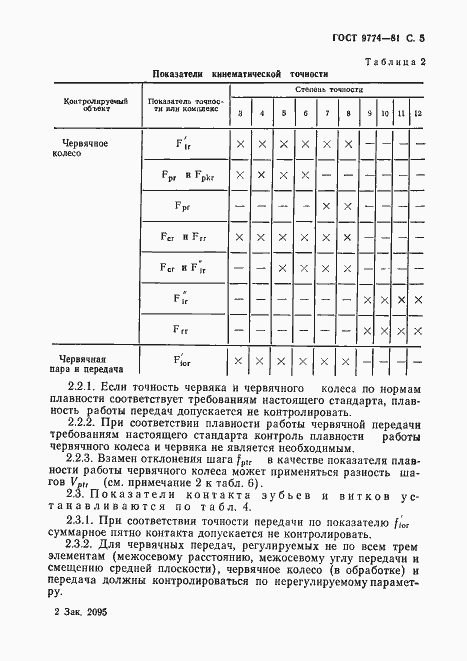

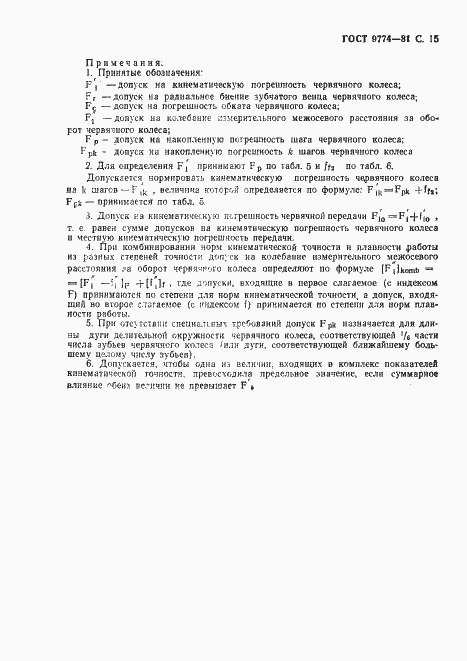

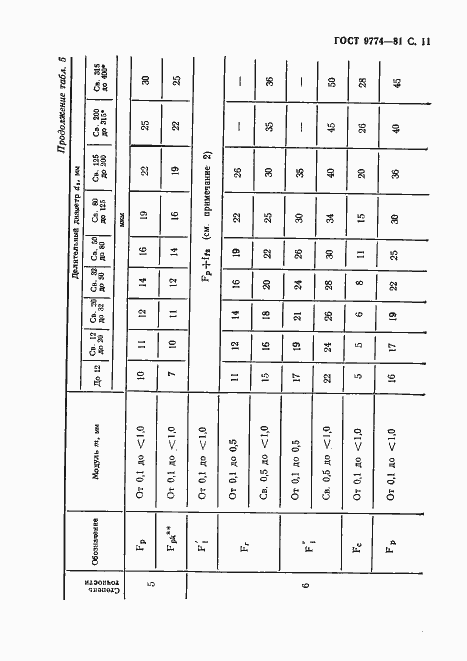

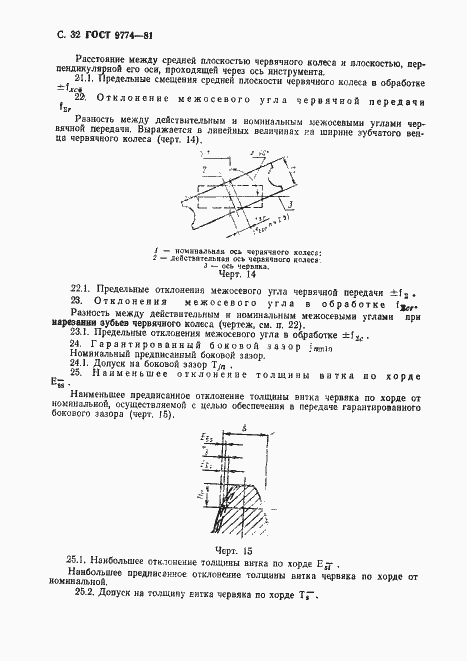

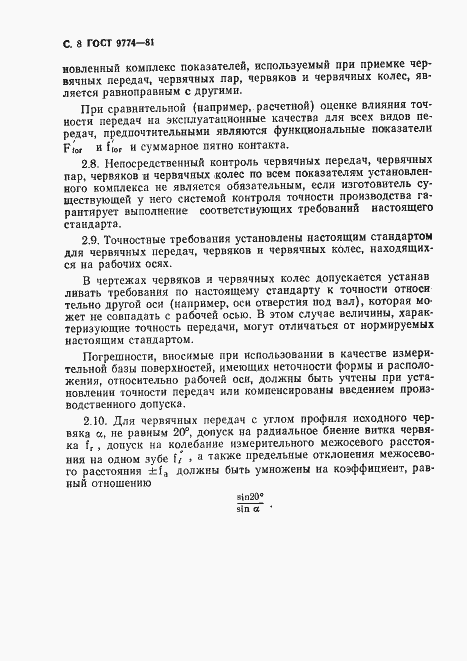

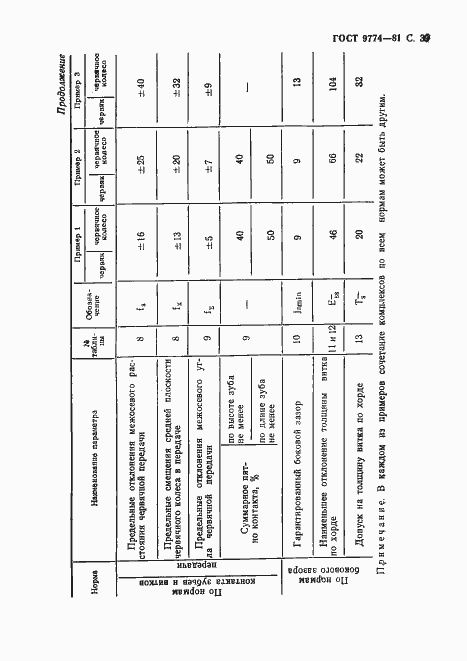

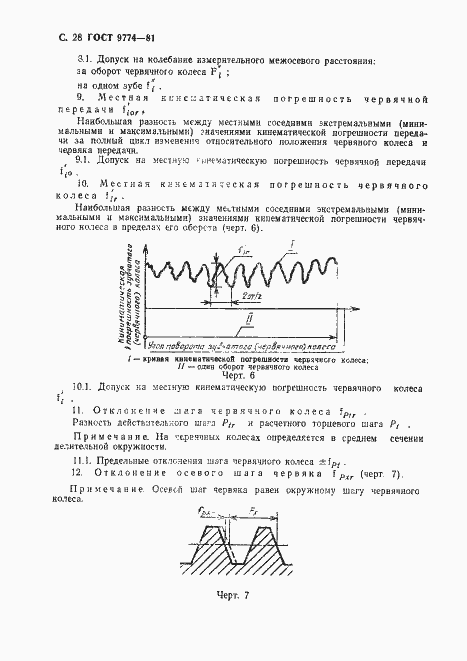

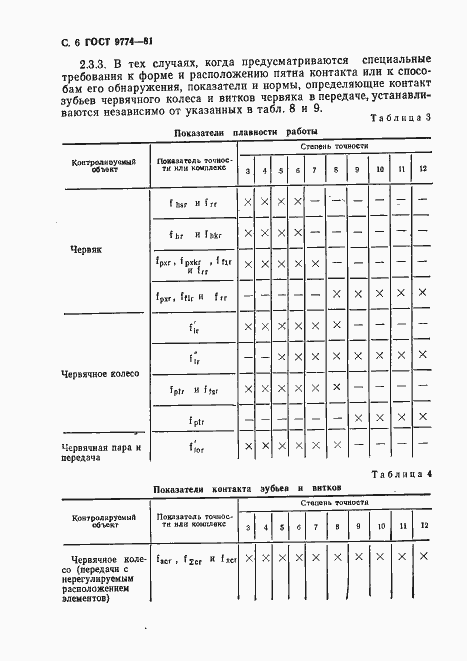

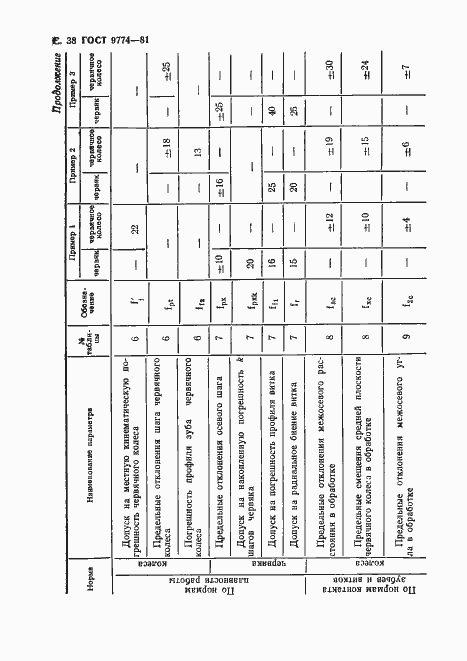

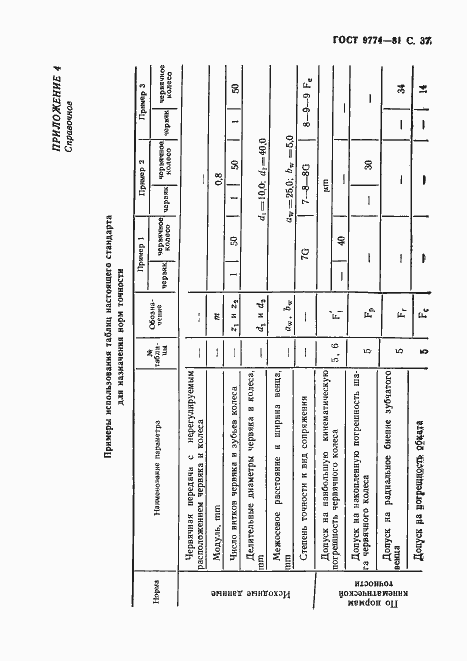

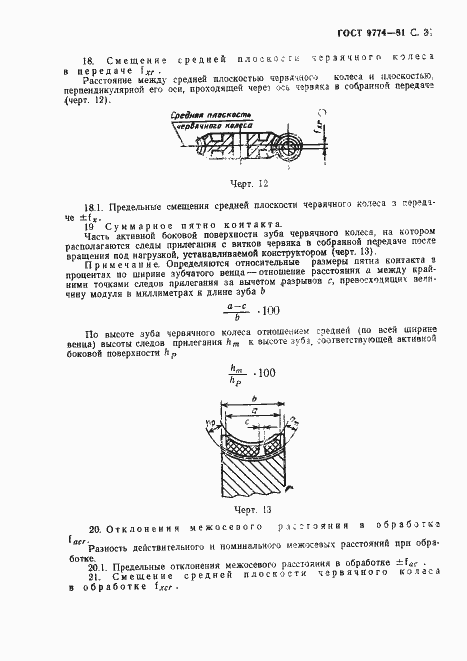

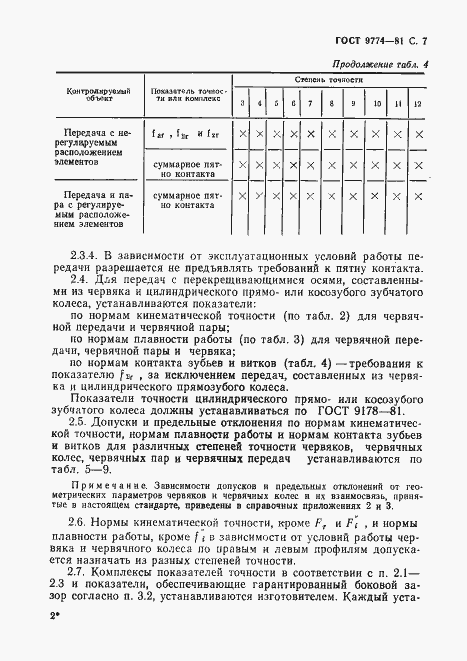

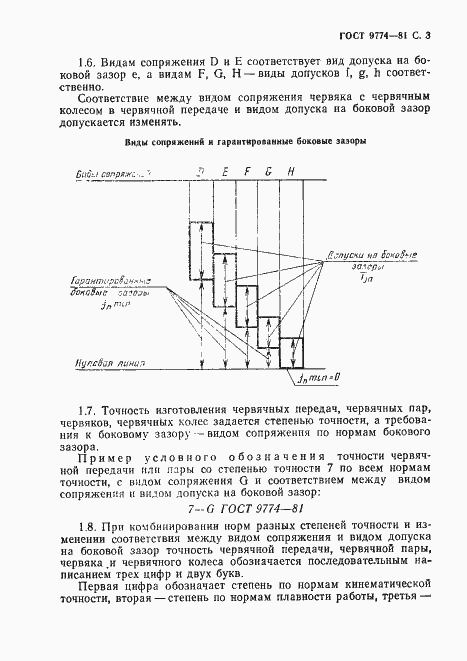

Область и условия применения: Настоящий стандарт распространяется на мелкомодульные цилиндрические червячные передачи и пары (поставляемые несобранными в передачу) с архимедовыми червяками ZA, эвольвентными червяками ZI, червяками с прямолинейным профилем витка ZN1, червяками с прямолинейным профилем впадины ZN2, червяками, образованными конусом ZK1 и ZK2, с исходным червяком по ГОСТ 20184-81, межосевым углом, равным 90 град., модулем от 0,1 до 1,0 мм (исключительно), делительным диаметром червячного колеса до 400 мм (при модуле, равном или менее 0,5 мм - до 200 мм). Стандарт распространяется также на червячные передачи с перекрещивающимися осями, состоящие из цилиндрического червяка и цилиндрического прямо- или косозубого зубчатого колеса и соответственно рейки с исходным контуром по ГОСТ 9587-81 и нормами точности по ГОСТ 9178-81 и соответственно ГОСТ 13506-81
