Изготовление червячных колес

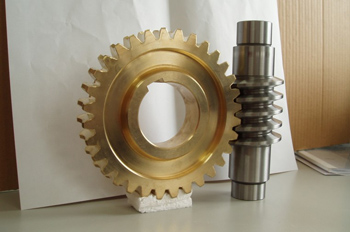

Из-за высокого трения скольжения, характерного для червячной передачи, использование одного и того же материала для червяка и колеса недопустимо. Чтобы избежать заедания и перегрева, обод червячного колеса изготавливают из антифрикционных материалов, таких как оловянистая бронза марок БрОФ или БрОЦС.

Но бронза - дорогостоящий и относительно мягкий металл, поэтому из нее делают только зубчатый венец. Ступицу (центр) колеса производят из более дешевой и прочной стали или чугуна.

Соединение двух частей выполняется методом напрессовки с последующей фиксацией или путем отливки бронзового обода непосредственно на стальной центр. Такая комбинированная конструкция позволяет существенно снизить себестоимость детали, сохранив при этом высокие антифрикционные свойства рабочей зоны и механическую прочность посадочного места на валу.

Самоторможение - уникальное свойство червячной передачи, при котором передача вращения возможна только от червяка к колесу, но не в обратном направлении. Этот эффект возникает, когда угол подъема витка червяка меньше угла трения в зацеплении. В этом случае при попытке вращения за вал червячного колеса механизм просто блокируется. Такое свойство важно для безопасности подъемных механизмов, лебедок и лифтов: при внезапном отключении двигателя груз не начнет опускаться под собственным весом.

При изготовлении червячных пар на заказ инженеры рассчитывают геометрию витков так, чтобы обеспечить надежное самоторможение, если это предусмотрено техническим заданием. Это позволяет исключить из конструкции громоздкие дополнительные тормозные устройства, делая механизм более компактным, надежным и безопасным в эксплуатации.

Коэффициент полезного действия червячной передачи напрямую зависит от угла подъема винтовой линии червяка. Чем он больше, тем выше КПД, так как снижаются потери на трение скольжения.

Однозаходные червяки с малым углом подъема обеспечивают максимальное передаточное число и эффект самоторможения, но их КПД редко превышает 40–50%. Многозаходные червяки (с двумя, тремя или четырьмя заходами резьбы) имеют больший угол подъема, что позволяет поднять КПД до 80–90%. Но при этом теряется свойство самоторможения.

При изготовлении червячных колес на заказ важно найти баланс между требуемой мощностью, скоростью и энергоэффективностью. Инженеры подбирают оптимальное количество заходов червяка исходя из режима работы оборудования, чтобы избежать избыточного нагрева узла и обеспечить эффективную передачу крутящего момента.

В отличие от обычных цилиндрических шестерен зубья червячного колеса дугообразной вогнутой формы. Это необходимо для увеличения площади контакта с витками червяка.

Плоская форма зуба приводила бы к точечному контакту, что при высоких нагрузках вызвало бы моментальное смятие металла и разрушение передачи. Вогнутый профиль позволяет зубьям шнека буквально обхватывать витки червяка, распределяя давление по значительной площади поверхности. Это значительно повышает нагрузочную способность узла и плавность его работы.

При производстве таких колес на зубофрезерных станках используется специальный инструмент, диаметр которого в точности соответствует диаметру сопрягаемого червяка. Такая прецизионная подгонка геометрии - обязательное условие для достижения высокого ресурса передачи и отсутствия преждевременного износа бронзового венца.

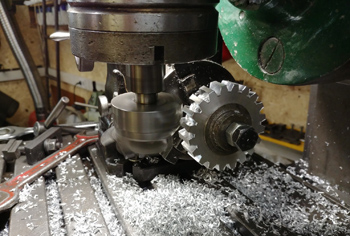

Основной метод изготовления - зубофрезерование обкаткой с использованием червячных фрез. Существуют два способа подачи инструмента: радиальный и тангенциальный.

При радиальной подаче фреза медленно врезается в центр заготовки. Это наиболее производительный метод для серийного выпуска. Тангенциальная подача подразумевает движение фрезы вдоль оси червяка, что позволяет получить более точный профиль и высокое качество поверхности. Но она требует более сложной наладки станка.

Важнейшее требование - полная идентичность параметров фрезы параметрам реального червяка, включая шаг, модуль и диаметр. На современных предприятиях с ЧПУ-оборудованием возможно изготовление уникальных червячных пар по индивидуальным параметрам, что гарантирует идеальное пятно контакта и минимальный уровень шума даже в нестандартных редукторах спецтехники.

Червячная передача характеризуется высоким выделением тепла из-за трения скольжения. Если температура внутри редуктора превышает допустимые 80–90 градусов, рабочее масло теряет вязкость, и масляная пленка между червяком и колесом разрывается. Начинается прямой контакт металлов, что ведет к «наволакиванию» мягкой бронзы на твердый стальной червяк. Это вызывает катастрофический износ зубьев колеса и может привести к заклиниванию узла.

При изготовлении червячных колес на заказ инженеры учитывают тепловой баланс и могут предусмотреть использование бронзы с повышенной жаростойкостью. Также для защиты от перегрева в конструкцию редукторов часто вводят охлаждающие ребра на корпусе или принудительную систему циркуляции масла.

Регулярный контроль температуры и качества смазки является залогом того, что бронзовый венец отработает весь заложенный ресурс без преждевременного разрушения.

В отличие от цилиндрических передач червячная пара крайне чувствительна к точности межосевого расстояния и взаимному расположению осей. Малейшее отклонение в несколько сотых долей миллиметра приводит к смещению пятна контакта к краю зуба. Это вызывает концентрацию напряжений в одной точке, что провоцирует быстрый износ бронзы и может привести к отлому зуба под нагрузкой.

При изготовлении и сборке червячных редукторов корпуса проходят прецизионную расточку, а положение червяка относительно колеса тщательно регулируется с помощью набора тонких прокладок. Правильно собранная пара должна иметь пятно контакта, расположенное строго по центру зуба и занимающее не менее 60% его поверхности.

Соблюдение геометрической точности при производстве гарантирует бесшумность работы, высокий КПД и отсутствие вибраций, которые могли бы привести к усталостному разрушению валов.

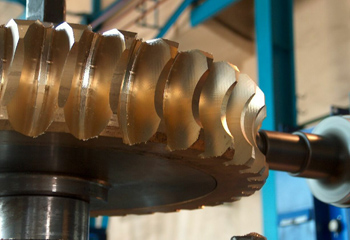

Глобоидная передача отличается тем, что червяк имеет не цилиндрическую, а вогнутую форму, как бы охватывая колесо. Это позволяет одновременно задействовать в зацеплении большее количество зубьев, что значительно повышает нагрузочную способность механизма при тех же габаритах.

Изготовление глобоидных пар технически гораздо сложнее обычных: оно требует специального оборудования и сложнейших расчетов траектории режущего инструмента. Такие передачи крайне чувствительны к осевому смещению червяка, поэтому их сборка требует высочайшей квалификации слесарей.

Глобоидные колеса применяются в самых ответственных узлах, например, в рулевых механизмах тяжелого транспорта или в мощных редукторах лифтов. Несмотря на сложность производства, они обеспечивают максимальную компактность и надежность там, где обычная цилиндрическая червячная пара не справилась бы с передаваемым крутящим моментом.

Задиры на бронзовом венце червячного колеса возникают вследствие разрыва масляного слоя и последующего микросваривания металлов. Главные их причины - работа под избыточной нагрузкой или использование неподходящего масла.

В отличие от обычных редукторов червячные пары требуют специальных масел с повышенными противозадирными свойствами (присадки EP). Другой проблемой может стать попадание в зацепление мелкой металлической стружки или абразивной пыли, которая повреждает гладкую поверхность зуба и создает очаги задиров.

На этапе производства для минимизации этого риска проводят тщательную очистку корпусов и предусматривают магнитные пробки для сбора продуктов износа. Если задиры уже появились, эксплуатацию необходимо немедленно прекратить, так как процесс разрушения бронзы будет нарастать лавинообразно. Это может привести к полному выходу редуктора из строя в течение нескольких часов.

Передаточное число червячной передачи рассчитывается как отношение количества зубьев колеса к количеству заходов червяка. Например, если у колеса 40 зубьев, а червяк однозаходный, передаточное число составит 40:1. Это позволяет получить огромное замедление вращения в одном компактном узле, что невозможно для обычных шестерен. Использование двухзаходного червяка при том же колесе снизит передаточное число до 20:1, но увеличит скорость и КПД передачи.

При изготовлении на заказ выбор количества заходов определяется требуемой скоростью выходного вала и мощностью двигателя. Однозаходные червяки идеальны для силовых медленных перемещений с самоторможением, а многозаходные — для скоростных приводов, где важна энергоэффективность.

Точное соответствие количества заходов червяка шагу зубьев колеса проверяется на контрольно-обкатных стендах перед финальной сборкой агрегата.

В легконагруженных механизмах и пищевом оборудовании часто применяют червячные колеса из капролона (полиамида). Главное преимущество таких деталей - способность работать с минимальной смазкой или вовсе без нее, а также чрезвычайно низкий уровень шума.

Капролон обладает отличными антифрикционными свойствами и высокой коррозионной стойкостью, что делает его незаменимым на линиях розлива напитков или в фармацевтическом производстве. Кроме того, полимерное колесо значительно легче металлического и обладает демпфирующей способностью, поглощая ударные нагрузки.

При изготовлении таких колес на заказ важно учитывать повышенный коэффициент теплового расширения пластика и закладывать большие зазоры в зацеплении. Хотя капролон уступает бронзе по грузоподъемности, он обеспечивает чистоту производства и существенную экономию средств при обслуживании маломощных конвейерных систем.
