Линии для прокатки зубчатых колес

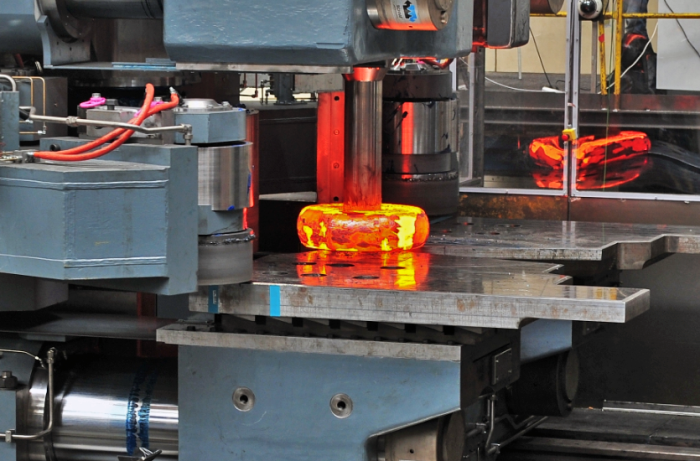

Рабочая клеть - массивный замкнутый каркас Н-образного типа, который поглощает колоссальные радиальные и осевые нагрузки в процессе деформации заготовки. Основную раму отливают из модифицированного чугуна, так как этот материал обладает уникальной способностью гасить вибрации и сохранять стабильность размеров при нагреве.

Внутри клети располагают суппорты с профилированными валками, которые перемещаются по прецизионным направляющим скольжения. Все поверхности станины проходят процедуру искусственного термического старения, чтобы полностью исключить риск постепенного искривления конструкции. Плита основания имеет глубокие анкерные колодцы для жесткой фиксации станка к железобетонному фундаменту.

Механизм включает системы автоматической регулировки межцентрового расстояния валков, которые позволяют изменять параметры прокатки с точностью до 0.01 мм. Направляющие планки суппортов изготавливают из износостойких бронзовых сплавов и снабжают каналами для подачи смазки под высоким давлением. Конструкция клети предусматривает открытый доступ для быстрой смены инструментальных кассет.

Инструментальные валки производят из высоколегированных хромованадиевых сталей или специализированных порошковых сплавов, потому что инструмент должен выдерживать экстремальное давление при контакте с нагретым металлом. Рабочую поверхность валка подвергают многократной закалке и азотированию для достижения твердости в пределах 62-65 HRC, так как это защищает профиль от быстрого истирания абразивной окалиной.

Форма ребер на валке в точности соответствует негативному профилю будущих впадин зубчатого колеса с учетом коэффициента теплового расширения материала заготовки. Финишную шлифовку зубьев инструмента выполняют на пятикоординатных станках с ЧПУ, чтобы обеспечить минимальную шероховатость поверхности и идеальную плавность хода при обкатке.

Внутреннюю полость валка снабжают разветвленной сетью каналов для циркуляции воды, так как постоянный контакт с разогретой сталью вызывает сильный нагрев и потерю прочности инструмента. Хвостовики валков имеют прецизионные шлицевые или конусные соединения для надежной передачи крутящего момента без люфтов и перекосов. Каждый комплект инструмента проходит обязательную процедуру динамической балансировки. Ресурс качественных валков составляет до 500 000 рабочих циклов.

Калибровочный узел располагают непосредственно за основной прокаткой клетью. В этой зоне заготовка проходит через систему калибрующих роликов, которые воздействуют на металл при более низких температурах для повышения твердости поверхностного слоя.

Калибровка устраняет микроскопические отклонения шага и биения, которые могут возникнуть из-за неоднородного нагрева или упругости станины в черновой фазе. Механизм обеспечивает высокую точность эвольвентного профиля, потому что усилие прижима регулируют через прецизионные гидравлические актуаторы с обратной связью по положению. Это позволяет получать детали, которые не требуют последующего зубошлифования перед сборкой редуктора.

Станция включает датчики контроля межосевого расстояния, и они передают информацию в систему ЧПУ в режиме реального времени для микроподстройки зазоров. Инструмент калибровочной клети изготавливают из сверхтвердых сплавов с алмазоподобным покрытием для исключения налипания микрочастиц металла на рабочие кромки. Жидкостная система охлаждения поддерживает тепловой режим в зоне контакта, предотвращая термическую деформацию венцов.

Индукционные модули обеспечивают скоростной и равномерный прогрев цилиндрических заготовок до температуры пластической деформации в диапазоне +1150-1200℃. Принцип действия основан на создании переменного магнитного поля, которое вызывает вихревые токи в слоях металла. Оборудование позволяет достичь требуемого нагрева всего за 40-90 секунд, что в несколько раз быстрее работы газовых или электрических печей.

Короткое время воздействия минимизирует окисление стали и предотвращает образование толстого слоя твердой окалины, которая быстро уничтожает профилированные валки. Это положительно влияет на чистоту поверхности готового изделия и снижает припуски на последующую калибровку деталей.

Система управления индуктором интегрируется в общую сеть ЧПУ линии, обеспечивая автоматическую подстройку мощности тока в зависимости от диаметра и марки сплава. Оптические пирометры сканируют температуру заготовки перед ее входом в клеть и блокируют подачу при отклонении от заданного режима. Это исключает поломку инструмента из-за чрезмерной твердости холодного металла и гарантирует стабильность условий прокатки для всей серии шестерен.

Идеальное совпадение угловых скоростей инструментальных валов достигается за счет применения электронного редуктора и индивидуальных сервоприводов. Система ЧПУ сравнивает текущее положение каждого валка и корректирует частоту тока в обмотках двигателей.

Цифровая синхронизация полностью исключает механические люфты, которые неизбежны при использовании длинных кинематических цепей с зубчатыми передачами. Точное совпадение фаз вращения гарантирует, что зубья верхнего и нижнего валков будут входить в заготовку строго одновременно без осевых перекосов. Это предотвращает искажение профиля и исключает возникновение опасных вибраций в подшипниковых узлах.

Для передачи энергии используют безлюфтовые планетарные редукторы и универсальные шпиндельные соединения, которые компенсируют радиальные смещения валков при настройке зазоров. В случае малейшего рассогласования осей автоматика останавливает привод и блокирует цикл. Для компенсации несимметричности течения металла ПО позволяет настраивать микроскопическое опережение или отставание одного из валков.

Механизм центрования удерживает нагретую заготовку точно на оси прокатки в момент ее захвата профилированными валками и в процессе деформации. Устройство включает подвижные призматические опоры или гидравлические зажимы, которые жестко фиксируют деталь и предотвращают ее радиальное смещение.

Правильное положение прутка гарантирует симметричное распределение усилий по всему контуру будущего зубчатого венца, что исключает появление одностороннего брака. Центрователь принимает на себя часть вибраций от процесса резания-давления, обеспечивая стабильность траектории инструмента на начальном этапе формирования профиля. Привод опор синхронизируют с циклом движения клети для своевременного освобождения готовой детали после завершения операции.

В современных линиях применяют адаптивные системы центрования с лазерными датчиками, и они автоматически настраиваются под реальный диаметр подаваемого сырья. Контактные элементы изготавливают из жаропрочных сплавов или керамики, так как они постоянно соприкасаются с раскаленным добела металлом. Для предотвращения повреждения заготовки используют системы с контролируемым усилием прижима, которые исключают появление вмятин и царапин.

Система импульсной смазки подает строго дозированное количество технологического масла или эмульсии на рабочие поверхности валков перед каждым новым циклом деформации. Жидкость распыляют через сеть прецизионных форсунок, которые создают направленный масляный туман в зоне будущего контакта инструмента с горячим металлом.

Смазочная пленка выполняет функцию разделительного барьера, и она полностью исключает эффект диффузионного сваривания заготовки с валком под высоким давлением. Такая защита значительно снижает коэффициент трения, что уменьшает нагрузку на двигатели привода и экономит до 15% электроэнергии за смену. Смазка также способствует эффективному вымыванию мелкой металлической пыли и остатков окалины из глубоких впадин инструмента.

Контроллер позволяет индивидуально настраивать время и объем подачи состава для каждого участка профиля валка в зависимости от сложности формы зубьев. Отработанный туман улавливают мощные системы аспирации с фильтрами, которые поддерживают чистоту воздуха в производственном помещении цеха. Качество смазочного материала постоянно проверяют на отсутствие влаги и механических примесей, так как чистота среды напрямую влияет на ресурс прецизионных узлов.

Установка гидросбива высокого давления удаляет слой печной окалины с поверхности нагретой заготовки непосредственно перед ее входом в рабочую клеть стана. Мощные струи воды под давлением 150-250 бар буквально срезают твердые оксиды, которые образуются на стали в процессе индукционного нагрева.

Это важно для защиты профилированных валков, так как частицы окалины имеют крайне высокую твердость и работают как абразив в зоне контакта. Без эффективной очистки режущие кромки инструмента затупляются за несколько часов работы, что ведет к потере точности профиля и появлению заусенцев. Гидросбив обеспечивает получение идеально чистой поверхности металла, гарантируя высокое качество эвольвентного зацепления.

Конструкция узла включает кольцевой коллектор с форсунками специальной формы, которые перекрывают всю площадь сечения прутка за минимальное время. Весь процесс занимает доли секунды, поэтому металл не успевает остыть ниже температуры пластичности до начала основной операции деформации. Отработанная вода вместе со шламом стекает в нижний отстойник, проходит через систему магнитных сепараторов и возвращается в контур после фильтрации.

Бесконтактные лазерные сканеры монтируют на выходе из линии для мгновенной проверки точности профиля, шага и толщины каждого сформированного зуба. Прибор направляет на деталь световую линию или сетку и фиксирует отраженный сигнал при помощи высокоскоростной камеры с КМОП-матрицей. Программное обеспечение сравнивает полученное облако точек с идеальной 3D-моделью из чертежа, вычисляя отклонения в реальном времени с точностью до 2 мкм.

Эти устройства позволяют контролировать 100% выпускаемой продукции без остановки конвейера и привлечения ручного труда. Если параметры выходят за границы допуска, электроника мгновенно подает сигнал на калибровочную клеть для корректировки зазоров.

Данные измерений записывают в цифровой паспорт каждого изделия, что обеспечивает полную прослеживаемость качества в рамках системы складского учета предприятия. Лазерные головки снабжают защитными кожухами с обдувом очищенным воздухом, чтобы на линзах не оседали масляный туман и пыль. Система позволяет обнаруживать не только геометрические погрешности, но и поверхностные дефекты типа микротрещин или сколов металла.

Система водяного или масляного охлаждения обеспечивает принудительный отвод тепла от инструментальных валков, подшипников и корпусов редукторов. Внутреннее охлаждение валков через осевые каналы позволяет поддерживать стабильную температуру стали в пределах +50-70℃ даже при контакте с раскаленными заготовками. Это полностью исключает термическое расширение деталей, которое может привести к нарушению настроек профиля и заклиниванию подвижных частей.

Внешние контуры обдува или орошения активируются автоматически после каждого прохода детали для мгновенного гашения температуры поверхностных слоев инструмента. Маслостанции также оснащают теплообменниками для стабилизации вязкости смазочных материалов в течение всей рабочей смены.

Жидкость циркулирует по замкнутому контуру через градирни или холодильные установки, что минимизирует потребление воды из внешних источников. Электронные расходомеры и датчики температуры на каждой ветке магистрали позволяют автоматике контролировать эффективность процесса в реальном времени. В случае перегрева любого узла система безопасности мгновенно блокирует запуск нового цикла и подает световой сигнал на пульт.

Мониторинг технического состояния инструмента выполняют при помощи встроенных систем анализа профиля и контроля потребляемого тока приводов. Когда режущие кромки валков затупляются, сопротивление металла возрастает и электроника фиксирует рост нагрузки на двигатели выше установленного базового уровня.

Современные станки оснащают тензометрическими датчиками в опорах подшипников, которые передают сигнал в ЧПУ для сравнения с эталонной кривой усилия прокатки. Любое отклонение формы графика указывает на износ калибрующих поверхностей или появление выкрашиваний в структуре стали инструмента. Диагностика позволяет вовремя планировать замену оснастки до того, как брак станет массовым.

Вторым методом контроля является визуальный осмотр поверхности готовых колес при помощи видеокамер высокого разрешения с функцией машинного зрения. Появление характерных рисок, пятен или «матовости» на зубьях свидетельствует о критическом износе или о налипании частиц металла на инструмент. Специалисты ведут цифровой учет количества проходов для каждой пары валков, анализируя накопленную статистику для оптимизации сроков перешлифовки.
