Изготовление мелкомодульных зубчатых колес

В машиностроении мелкомодульными считаются зубчатые колеса с модулем менее 1 мм. Нижний порог может достигать сотых долей миллиметра, что характерно для часовых механизмов и микроэлектроники.

В отличие от общепромышленных передач, где модуль определяет прочность зуба на излом, в мелкомодульных системах этот параметр отвечает за кинематическую точность и плавность хода. Такие детали требуют особого подхода к выбору оборудования, так как стандартные зубофрезерные станки не могут обеспечить необходимую чистоту профиля на столь малых размерах.

Изготовление мелкомодульных колес - практически ювелирная работа, требующая использования микроскопического режущего инструмента и специализированных систем позиционирования заготовки. Только предельная точность позволяет исключить малейшие биения.

Основная сфера применения мелкомодульных зубчатых колес - прецизионное приборостроение и робототехника. Они используются в авиационных навигационных приборах, медицинском диагностическом оборудовании, оптических системах и измерительной технике. В этих узлах передача работает не на передачу огромных мощностей, а на максимально точное воспроизведение углов поворота и перемещений.

Мелкомодульные шестерни также востребованы в производстве бытовой электроники, принтеров, фототехники и сервоприводов для беспилотных летательных аппаратов. Изготовление таких колес на заказ часто требуется для ремонта уникальных лабораторных установок или восстановления редких механических хронометров, где важна не только прочность, но и идеальная геометрия каждого зуба для обеспечения синхронности работы сложной системы.

Понятие мертвого хода, или люфта, критично для систем точного позиционирования, где любая задержка в передаче движения ведет к погрешности измерений. Для минимизации этого эффекта при изготовлении мелкомодульных колес применяют сверхмалые допуски на толщину зуба и шаг зацепления. Часто используют безлюфтовые пары, состоящие из двух подпружиненных шестерен, которые выбирают зазор в зацеплении.

Точность обработки профиля должна быть такова, чтобы зубья входили в контакт плавно, без рывков. На производстве этого добиваются с помощью финишного хонингования или электроэрозионной прошивки.

Качественное исполнение мелкомодульной передачи позволяет добиться того, что ведомый вал откликается на микронное движение ведущего без видимых задержек, что является стандартом для систем наведения и высокоточных датчиков.

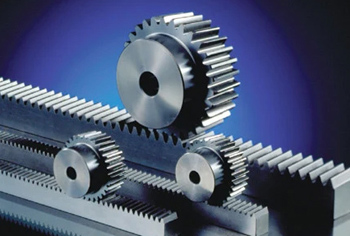

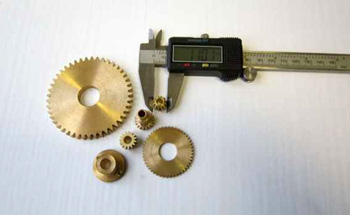

Для производства мелкомодульных шестерен подбирают материалы с высокой размерной стабильностью и низким коэффициентом температурного расширения. В приборостроении часто применяют твердые латуни марок ЛС59-1, бериллиевую бронзу или нержавеющие стали типа 12Х18Н10Т. Эти сплавы не только устойчивы к коррозии, но и позволяют получать очень чистую поверхность зуба без образования заусенцев, которые на мелком модуле практически невозможно удалить вручную.

В некоторых случаях, когда необходимо максимально снизить инерцию, используют инженерные пластики или композиты, полученные методом прецизионного литья. Однако для ответственных узлов металл остается приоритетом, так как он лучше сохраняет форму зуба при длительной эксплуатации под нагрузкой и позволяет проводить финишную доводку алмазным инструментом.

Эта конструктивная особенность обусловлена необходимостью обеспечения высокого передаточного числа в компактном пространстве. Тонкий вал и широкое колесо позволяют значительно увеличить крутящий момент или скорость вращения на выходе из редуктора при сохранении малых габаритов всего устройства. Но это накладывает ограничения на жесткость детали: широкое и тонкое полотно диска склонно к вибрациям и осевому биению.

При изготовлении таких колес мастера используют специальные оправки, которые надежно фиксируют деталь по всей плоскости в процессе нарезания зубьев. Это предотвращает деформацию заготовки под давлением фрезы.

Точное соблюдение параллельности торцов и перпендикулярности отверстия оси вращения гарантирует, что даже при малом модуле зацепление будет происходить по всей ширине венца.

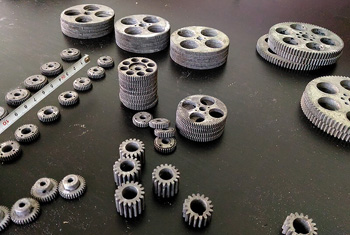

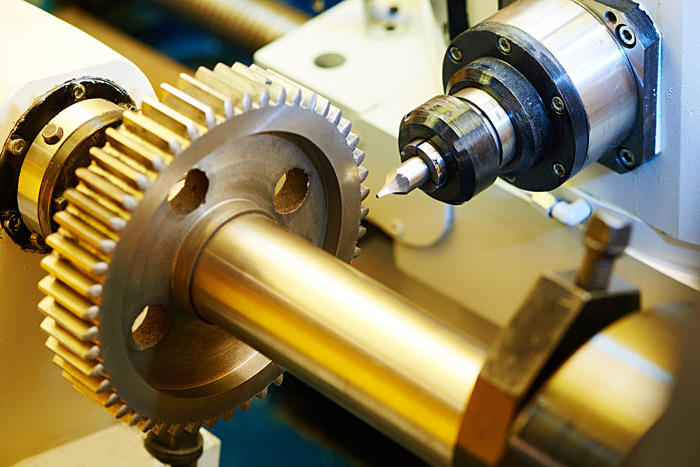

Процесс нарезания зубьев на мелкомодульных заготовках требует применения червячных фрез с уникальной заточкой и минимальными радиальными биениями. В отличие от крупных передач здесь малейшая вибрация шпинделя станка приведет к тому, что профиль зуба будет полностью испорчен или срезан.

На производстве используют прецизионные зубофрезерные станки высокого класса точности, часто установленные на виброизолирующих фундаментах. Процесс происходит на высоких скоростях вращения инструмента при малых подачах, что обеспечивает зеркальную чистоту поверхности впадин. Специалисты постоянно контролируют состояние режущих кромок фрезы под микроскопом, так как малейшее затупление инструмента мгновенно сказывается на качестве зацепления.

Использование СОЖ в этом процессе служит не только для охлаждения, но и для немедленного удаления микроскопической стружки, которая может повредить тонкий профиль.

Зубчатое хонингование - финишная операция, доводящая мелкомодульное колесо до эталонного качества. Хон представляет собой инструмент в форме шестерни, на рабочие поверхности которого напылен слой алмазного порошка. В процессе взаимной обкатки он бережно снимает микроны металла, исправляя погрешности шага и профиля, возникшие после фрезерования или закалки. Алмазное покрытие обеспечивает постоянство формы инструмента в течение длительного времени, что крайне важно для серийного производства.

Такая обработка делает поверхность зуба исключительно гладкой, снижая трение и шумность передачи. По мере износа алмазный слой на хоне восстанавливают химическим методом, что делает технологию экономически эффективной. Результатом хонингования становится деталь, обеспечивающая плавность хода, сравнимую с работой лучших часовых механизмов.

ГОСТ 9587-81 - основной нормативный документ, устанавливающий допуски и технические требования для мелкомодульных цилиндрических зубчатых колес. Стандарт жестко регламентирует параметры точности по кинематическим показателям, плавности работы и пятну контакта.

Согласно ГОСТу мелкомодульные передачи делятся на группы по назначению: от наиболее точных отсчетных механизмов до силовых передач приборов. Соблюдение стандартов при изготовлении на заказ гарантирует полную взаимозаменяемость деталей и предсказуемость поведения механизма при различных нагрузках.

Наличие сертификата соответствия ГОСТу подтверждает, что колесо прошло все необходимые замеры на специализированном оборудовании и может быть установлено в ответственные узлы авиационной или космической техники, где надежность каждого малого элемента является абсолютным приоритетом.

Контроль качества мелкомодульных зубчатых колес невозможен без использования высокоточной оптики и электронных измерительных систем. На современных предприятиях применяются видеоизмерительные микроскопы с программным обеспечением для автоматического распознавания профиля. Прибор сканирует каждый зуб, сравнивая его реальные очертания с эталонной цифровой моделью.

Проверяются такие параметры, как накопленная погрешность шага, радиальное биение зубчатого венца и шероховатость поверхности. Также широко используются координатно-измерительные машины с микрощупами, способными заходить в узкие впадины мелкомодульных шестерен.

Результаты такого контроля позволяют выявить даже мельчайшие отклонения, вызванные износом инструмента или температурными колебаниями в цеху, что гарантирует поставку заказчику только безупречных изделий.

Термическая обработка деталей с микроскопическими зубьями сопряжена с риском их полного обезуглероживания или деформации. Из-за малого объема металла зуб может прогреться слишком быстро и потерять углерод в поверхностном слое, став мягким.

Для предотвращения этого при изготовлении используют вакуумную закалку или цианирование в специальных соляных ваннах. Эти методы обеспечивают равномерный нагрев и защиту поверхности от окисления. После закалки мелкомодульные колеса часто подвергаются низкотемпературному отпуску для снятия напряжений. Главная задача — добиться высокой твердости кромок при сохранении геометрической точности, так как исправить поводку металла на мелком модуле практически невозможно.

Правильно проведенная термообработка делает шестерню износостойкой и способной выдерживать миллионы циклов срабатывания в составе прецизионного механизма.

Применение полимеров типа полиамида или полиформальдегида позволяет изготавливать мелкомодульные шестерни методом высокоточного литья под давлением. Такие детали отличаются легкостью, способностью работать без смазки и отличными демпфирующими свойствами, что делает их идеальными для бытовой техники и оргтехники. Но при проектировании необходимо учитывать усадку материала и его склонность к тепловому расширению.

Для повышения прочности и стабильности размеров в пластик могут добавляться стеклянные или углеродные волокна. При изготовлении на заказ мелкомодульных пластиковых колес важна чистота литьевой формы, которая сама по себе является сложнейшим инструментальным изделием.

Полимерные шестерни обеспечивают бесшумную работу механизма и защиту от перегрузок, так как в случае заклинивания пластиковый зуб срезается, спасая более дорогостоящие металлические валы и двигатели.

Создание точной трехмерной модели - обязательный этап проектирования мелкомодульных передач перед запуском в производство. Современные CAD-системы позволяют моделировать работу будущего зацепления, выявлять зоны интерференции зубьев и рассчитывать коэффициент перекрытия. На этапе моделирования можно оптимизировать профиль зуба для достижения максимальной плавности хода или снижения контактных напряжений.

Цифровая модель служит основой для написания управляющей программы для станков с ЧПУ, что исключает ошибки ручного ввода данных. Кроме того, она позволяет провести виртуальные испытания механизма на износ и прочность, что значительно сокращает количество натурных прототипов и ускоряет процесс разработки новых приборов.

Для заказчика наличие такой модели гарантирует получение детали, которая идеально впишется в существующую кинематическую схему устройства.
